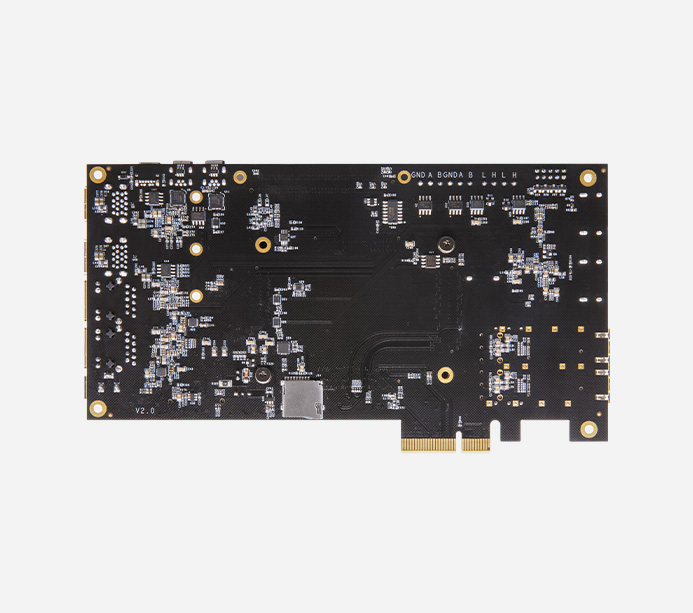

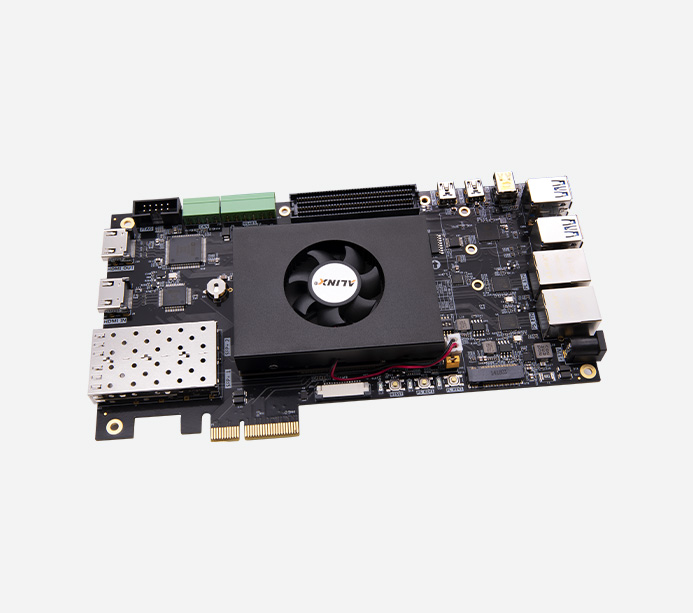

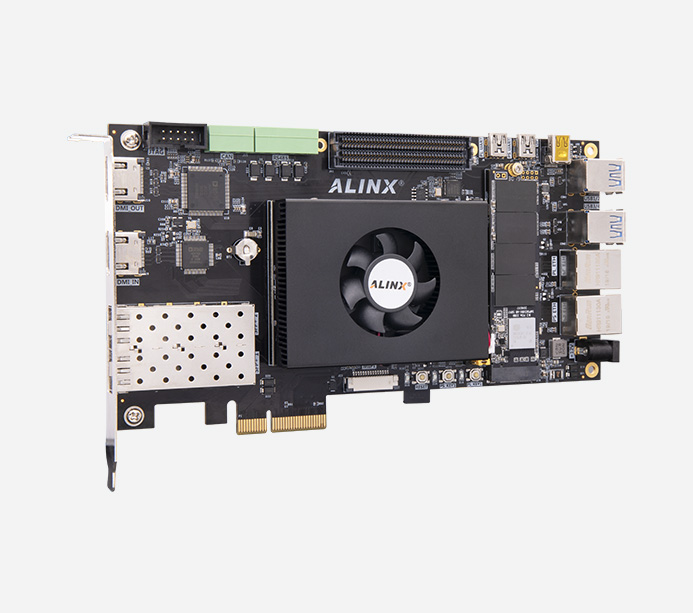

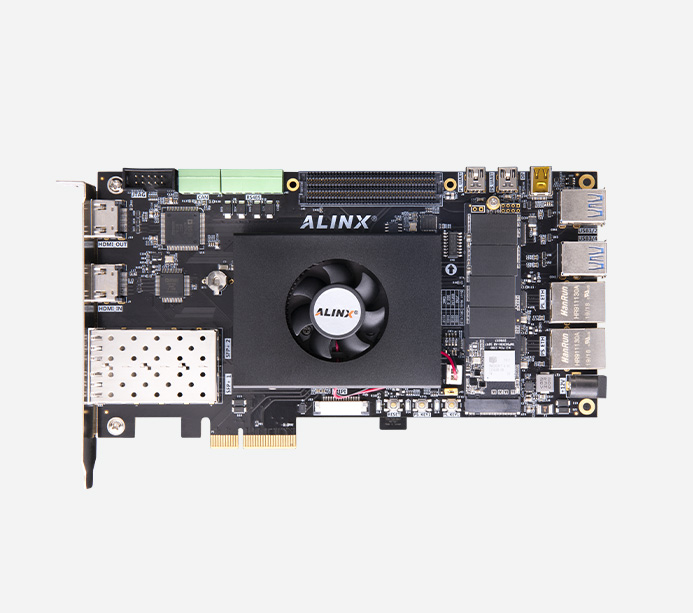

ok138cn太阳集团黑金Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA开发板 ZU5EV XCZU5EV AXU5EVB-P

XCZU5EV

产品型号
AXU5EVB-P
产地
上海
EAN码
6971390275955
价格
￥7599.00

天猫京东

产品推荐

产品详情
资料下载
售后服务

购买须知：

该系列开发板有 AXU5EV-P 和 AXU5EVB-P 两种，仅扩展板网口芯片不同，功能相同，两个型号会根据库存随机发货，请根据二维码标签区分。

Xilinx Zynq UltraScale+ MPSoC FPGA 高端开发板

支持 XILINX Vitis-AI DPU，支持 PCIe 3.0 x2，支持万兆光纤通信
集成 H.264/H.265 视频编解码器

满足网络通信、高速数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传输处理以及航空航天应用

·ARM 处理器
四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5
·GPU 图形处理器
Mali™-400 MP2 GPU

·5GB DDR4
PS 端 4GB DDR4+PL 端 1GB DDR4
·FLASH 存储
8GB eMMC FLASH/256Mbit QSPI FLASH

技术支持

开发软件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取

开发环境篇
01. Vitis 开发环境安装
02. 安装虚拟机、Ubuntu 系统
03. Ubuntu 安装 Linux 版 Vitis 软件
04. Petalinux 工具安装

05. NFS 服务软件安装
06. QT Creator 开发环境
07. Linux 常用命令
注：Vitis 2020.1

FPGA 实验篇
01. Ultrascale+ MPSoC 介绍
02. 开发板硬件介绍
03. Verilog 基础模块介绍
04. PL 的“Hello World”LED 实验
05. Vivado 下 PLL 实验
06. FPGA 片内 RAM 读写测试
07. FPGA 片内 ROM 测试
08. FPGA 片内 FIFO 读写测试

09. Vivado下按键实验
10. PWM 呼吸灯实验
11. UART 实验
12. RS485 实验
13. PL 端 DDR4 读写测试实验
14. HDMI 输出实验
15. HDMI 字符显示实验
16. HDMI 直通ILA调试实验
17. GTX 收发器误码率测试 IBERT 实验

SDK 实验篇
01. 体验 ARM，裸机输出“Hello World”
02. PS 端 RTC 中断实验
03. PS 端 MIO 的使用
04. PS 端 UART 读写控制
05. PS 端 CAN 的使用
06. PS 端 I2C 的使用
07. PS 端 DiplayPort 的使用
08. PS 端 SD 卡读写
09. PS 端以太网使用之 lwip
10. PS 端之网络远程更新 QSPI
11. System Monitor 的使用
12. PS 端 EMIO 的使用

13. PL 端 AXI GPIO 的使用
14. PL 端 RS485 测试
15. PL 端以太网实验
16. 自定义 IP 实验
17. 双核 AMP 的使用
18. ZYNQ 下使用 Free RTOS
19. PL 读写 PS 端 DDR 数据
20. 通过 BRAM 实现 PS 与 PL 数据交互
21. 使用 VDMA 驱动 HDMI 显示
22. 使用 VDMA 驱动 HDMI 采集与显示
23. 基于 AN5641 模块的 MIPI 采集 DP 显示
24. 基于 AN5641 模块的MIPI 采集 HDMI 显示
25. PCIe 测试

LINUX 基础篇
01. 使用 Petalinux 定制 Linux 系统
02. 程序 hello world
03. Gpio 控制 LED
04. 添加开机自启动脚本及用户文件

05. SD 卡根文件系统
06. QT 和 OPENCV 交叉编译开发环境
07. 使用 Vitis 开发 Linux 程序
08. Vitis 加速基本平台创建
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1

LINUX 驱动篇
01. 字符设备
02. 字符设备的新写法
03. 设备树和 of 函数
04. Pinctrl 和 gpio 子系统
05. 并发的处理
06. Pio 输入
07. 定时器
08. 中断
09. 阻塞 IO
10. 非阻塞 IO
11. 异步 IO
12. Platform平台设备

13. Platform 与设备树
14. MISC 设备驱动
15. Input 子系统
16. Pwm 驱动
17. I2C 驱动
18. USB 驱动
19. SPI 驱动
20. 串口驱动
21. 块设备驱动
22. 网卡驱动
23. DMA 驱动
24. 多点触摸屏驱动
25. LCD 驱动

LINUX 应用篇
01. 极简工作环境搭建
02. 可远程调试的 Hello World
03. OpenCV 之边缘检测
04. OpenCV+Qt 之人脸检测

05. GStreamer 的摄像头显示
06. Qt+DRM+Gstreamer 摄像头显示
07. Qt+GPU 的摄像头显示
08. linux 寄存器操作

H.264 / H.265 编解码篇
01. 环境介绍
02 .程序运行准备

03. 视频编解码

Vitis AI 基础篇
01. Docker 环境搭建
02. Vitis-AI 开发流程

03. 基于 Keras 框架的神经网络训练
04. 调试工具

功能接口

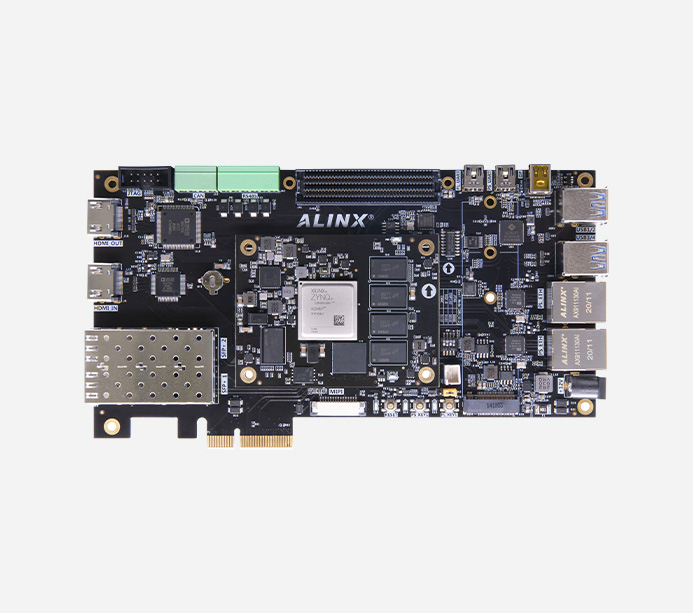

·核心板

点击上方图片查看核心板详情>>

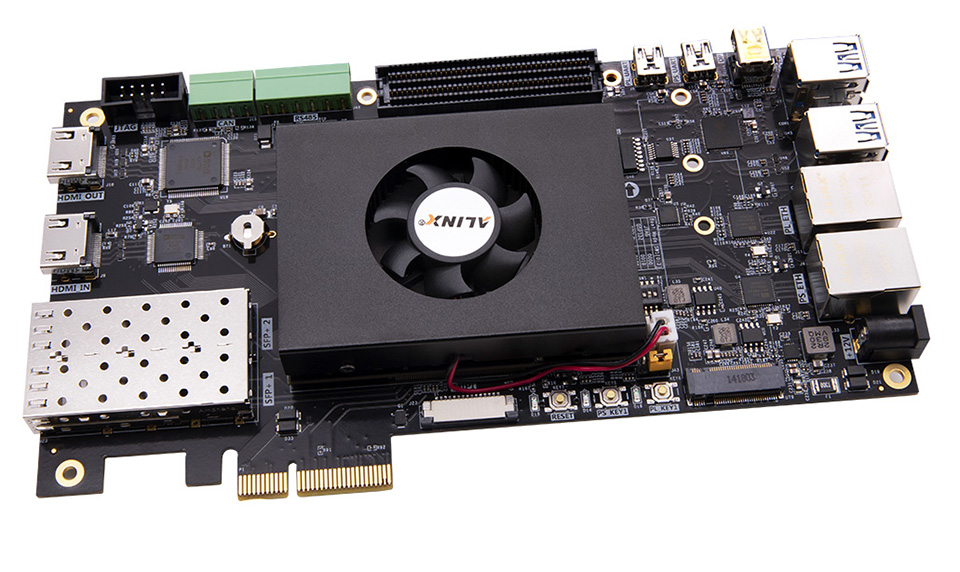

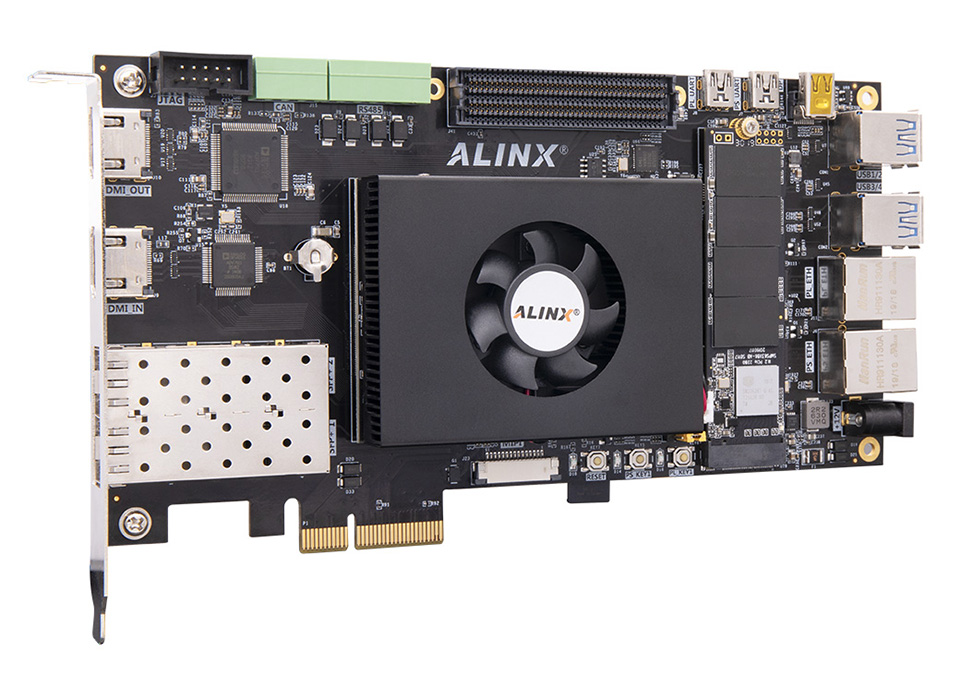

·开发板

产品参数

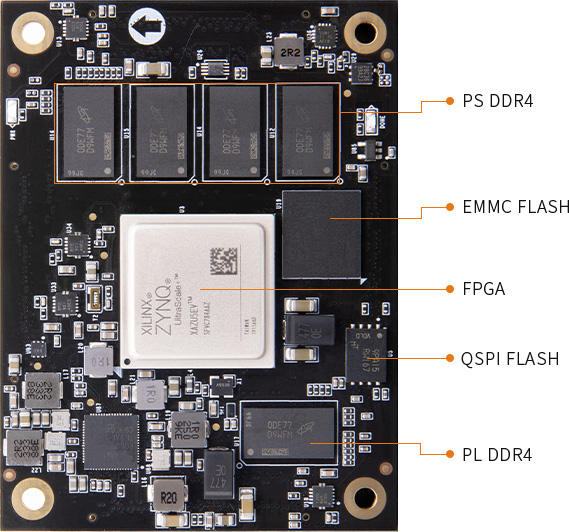

核心板主要参数

核心板

ACU5EV

FPGA 型号

XCZU5EV-2SFVC784I

内核 CPU

ARM Cortex™-A53 x4，主频 1.2GHz
ARM Cortex™-R5 x2，533MHz

芯片 GPU

PS 端 4GB DDR4，64bit，2400Mbps
PL 端 1GB DDR4，16bit，2400Mbps

速度等级

-2

芯片级别

工业级

芯片工作温度

-40°c~85°c

逻辑单元

256K

触发器

234K

查找表

117K

Block RAM

5.1Mb

DSP Slices

1248

eMMC FLASH

8GB

QSPI FLASH

256Mbit

视频编解码器

H.264 / H.265

PL PCIe Gen3

收发器

12.5Gb/s x4

HP I/O

96 个

HD I/O

84 个

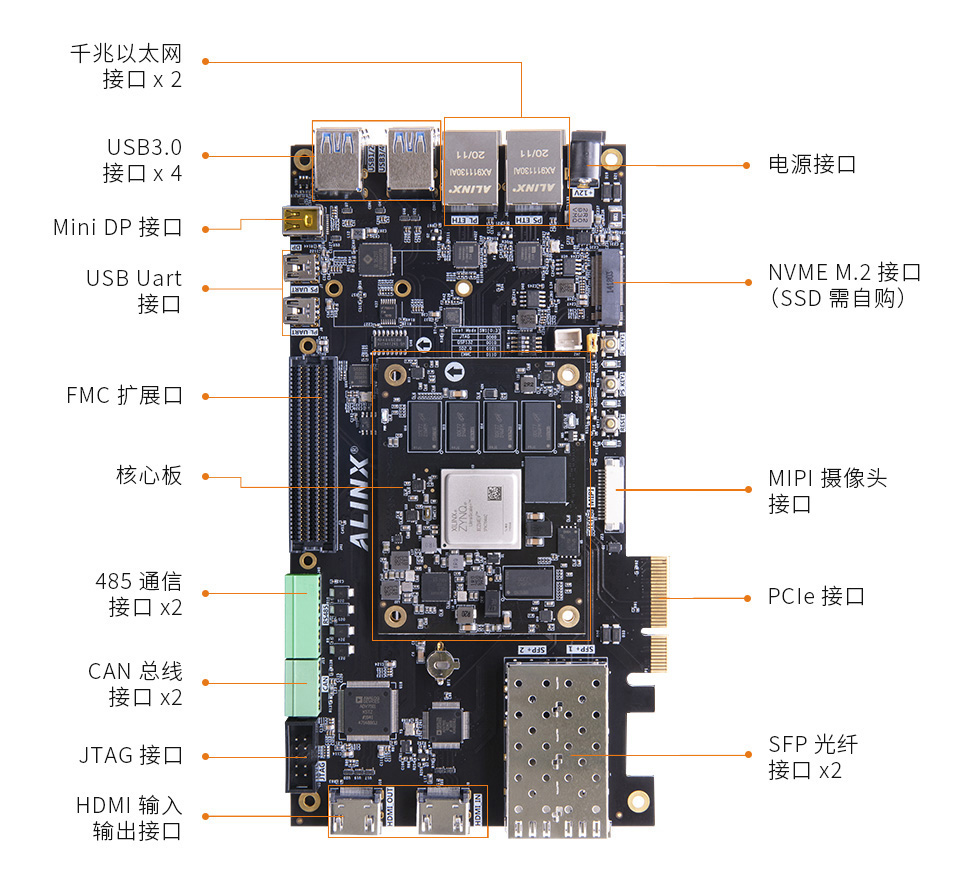

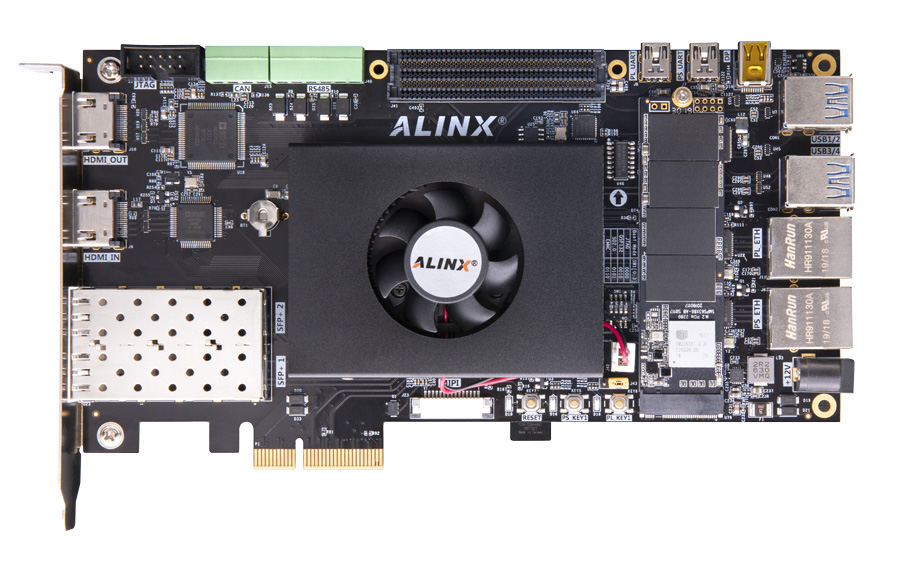

功能和接口

DDR4

PS 端 4 片 1GB DDR4 共 4GB，64bit，数据速率 2400Mbps
PL 端 1 片 1GB DDR4，16bit，数据速率 2400Mbps

QSPI Flash

1 片 32MB QSPI FLASH, 可用作 FPGA 用户数据的存储

eMMC Flash

1 片 8GB eMMC FLASH，作为系统大容量的存储设备

DP 接口

1 路 Mini Display Port 输出显示接口，最高支持 4K@30Hz 或 1080P@60Hz 输出

M.2 接口

1 路标准 NVME M.2 接口，接 M.2 SSD 固态硬盘 ( 需自己购买 )

MIPI 接口

1 个 MIPI 摄像头接口，连接 ok138cn太阳集团 MIPI 接口 OV5640 摄像头

光纤接口

2 路 SFP光纤接口，光纤数据通信接收和发送的速度高达 12.5Gb/s

HDMI 输入

1 路 HDMI 输入，最高支持 1080P@60Hz 输入，不同格式数据输入

HDMI 输出

1 路 HDMI 输出，最高支持 1080P@60Hz 输出，支持 3D 输出

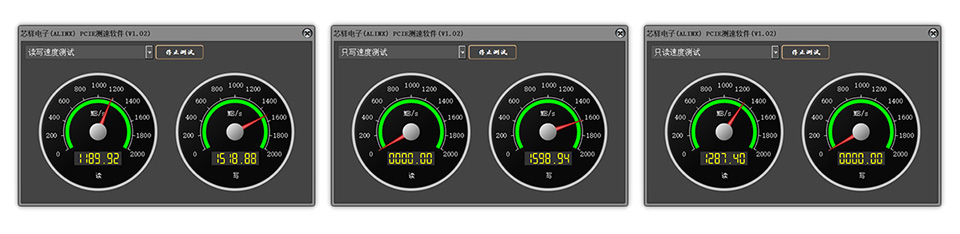

PCIe x2 接口

支持 PCI Express 3.0 标准 ( 兼容 2.0 )，单通道通信速率高达 8Gb/s

USB3.0 接口

4 路 USB3.0 接口，用于连接外部的 USB 外设

USB 转串口

2 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

千兆以太网接口

2 路千兆以太网接口，和电脑或其它网络设备进行以太网数据交换

晶振

1 个单端 33.333MHz 晶振提供给 PS 系统
1 个差分 200MHz 晶振提供给 PL 逻辑 DDR 参考时钟

485 通信接口

2 路 485 通信接口，为用户 485 通信服务

CAN 通信接口

2 路 CAN 通信接口，为用户 CAN 通信服务

JTAG 口

10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试

温度传感器

1 片温度传感器芯片 LM75，检测周围环境温度

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

RTC 实时时钟

1 路内置的 RTC 实时时钟

LED 灯

5 个 LED 灯，核心板上 2 个，底板上 3 个

按键

3 个按键，1 个复位按键，2 个用户按键

FMC 扩展口

1 个标准的 FMC LPC 的扩展口，可以外接 ok138cn太阳集团各种 FMC 模块（ HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等）。FMC 扩展口包含 34 对差分 IO 信号，电平标准默认 1.8V

电源参数

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流

包装清单

FPGA 开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

PCIe 挡板

1 块

TF 卡

1 个

读卡器

1 个

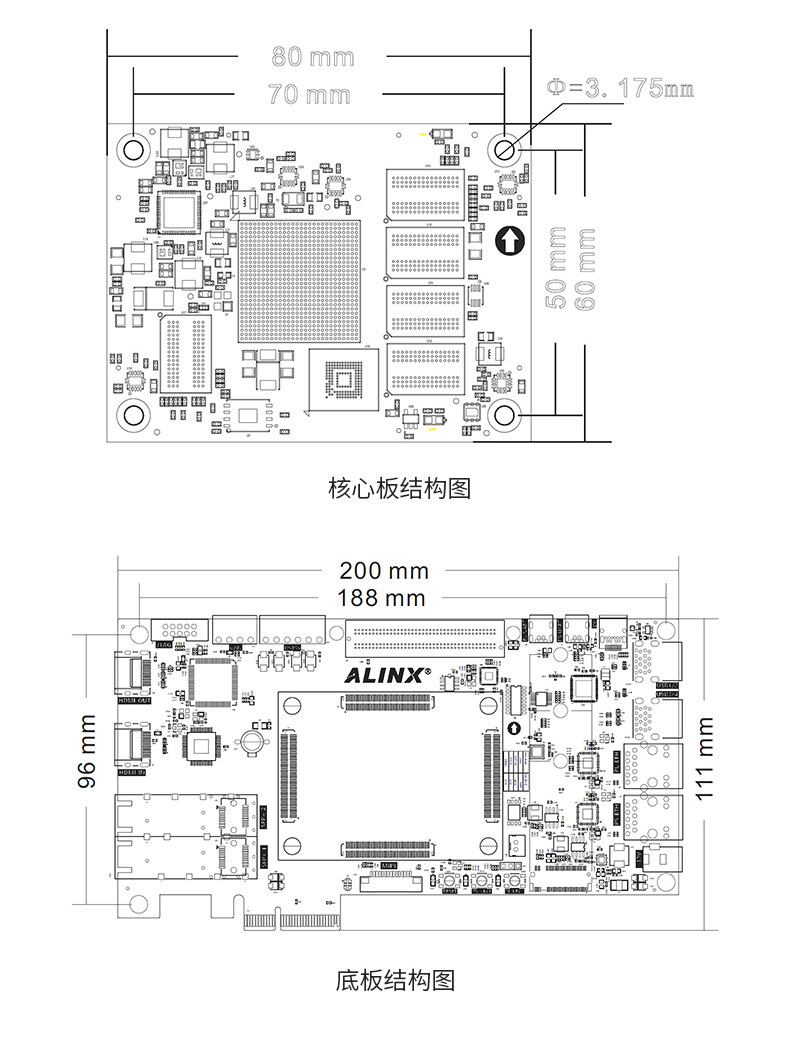

结构尺寸

尺寸大小

核心板 80mmx 60mm，扩展板 200mmx 111mm

叠层数量

核心板 16 层 PCB 板设计，扩展板采用 8 层 PCB 板设计预留独立电源层和 GND 层

支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别

行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB 缺陷检测

搭配 Mali™-400 MP2 GPU 、内存 64bit DDR4 超强组合

工业级 FPGA 芯片双 ARM 应用处理器

4x ARM Cortex-A53，1.333GHz；双核 Cortex™-R5，533MHz；PS 端 4GB DDR4 共 4GB，64bit 数据速率 2400Mbps；PL 端 1GB DDR4，64bit 数据速率 2400Mbps

丰富的扩展接口

多领域开发高速传输

深度学习、AI 计算、视频处理、高速数据传输处理等


采用核心板加扩展板的模式，方便用户对核心板的二次开发利用。

丰富的外围接口：1 个 FMC LPC 接口、2 路 SFP 光纤接口、HDMI 输入输出各 1 路、1 路 NVME M.2 接口、1 路 DP 接口、1 个 MIPI 摄像头接口、4 个 USB3.0 接口、2 路千兆以太网接口、2 路 UART 串口接口、1 路 SD 卡接口、2 路 CAN 总线接口，2 路 RS485 接口，支持 AI 智能、云计算、深度学习、网络通信、高速数据传输、视频图像处理和工业控制等多领域应用

高速数据传输处理

支持 PCIe 3.0 x2 高速传输

单通道通信速率可高达 8GBaud


SFP 光纤接口

万兆光纤传输通信

光纤数据通信接收和发送的速度高达 12.5Gb/s


高清视频理念设计

H.264 / H.265 视频编解码器

多媒体、汽车 ADAS、监控及其它嵌入式视觉应用

能够同时编解码达 4K x 2K（ 60fps ）视频

智能识别、医疗安防、车载数码、工业控制、智能电网

摄像头采集系统视频图像采集处理

MIPI 摄像头模块上机展示图

Xilinx Zynq UltraScale+ MPSoC FPGA开发板

MIPI 摄像头模块 AN5641 进行视频采集，通过开发板的 Mini DP 接口显示到显示器上

AXU5EVB-P 用户手册

所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。

所有配件及赠品不在保修范围内。
