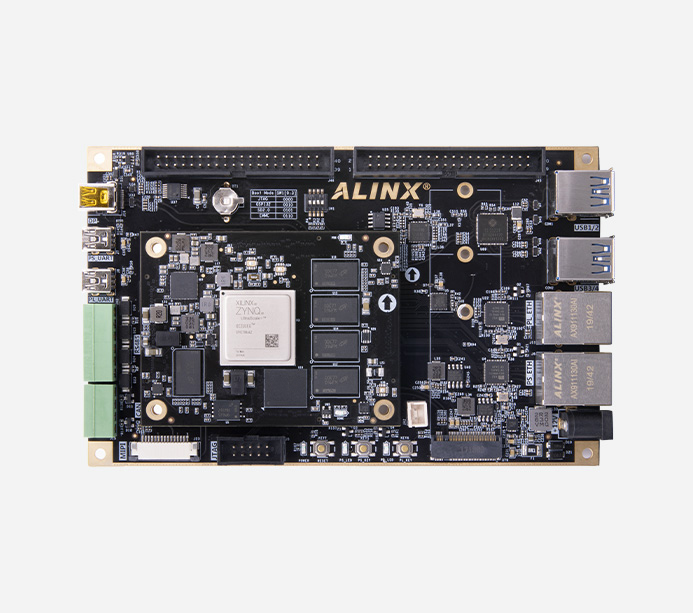

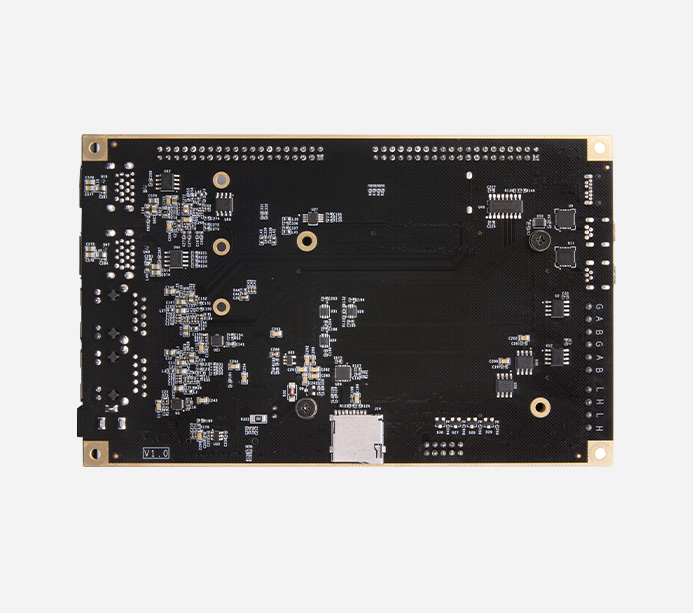

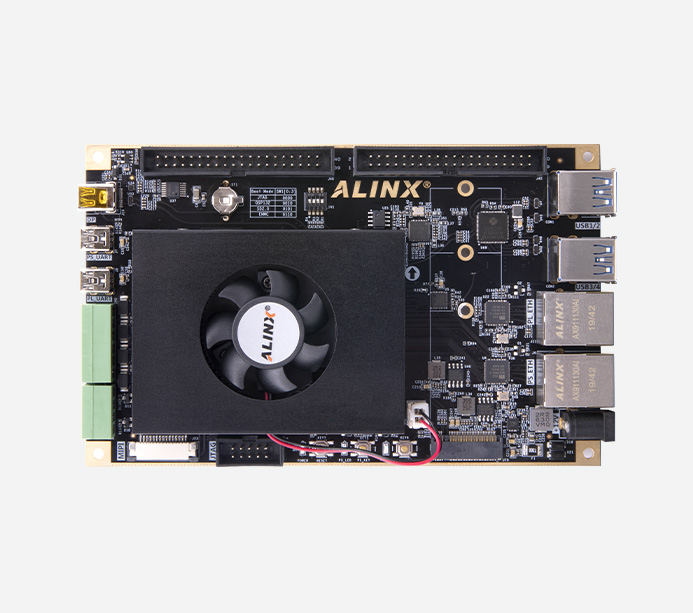

XCZU5EV
产品型号
AXU5EVB-E产地
上海EAN码
6971390275962价格
￥6999.00购买须知：
该系列开发板有 AXU5EV-E 和 AXU5EVB-E 两种，仅扩展板网口芯片不同，功能相同，两个型号会根据库存随机发货，请根据二维码标签区分。
满足网络通信、高速数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传输处理以及航空航天应用
双核 ARM CORTEX-A53 + 四核 ARM CORTEX-R5
PS 端 4GB DDR4+ PL 端 1GB DDR4
最高支持 4K@30Hz 或 1080P@60Hz 输出
8GB eMMC FLASH/256Mbit QSPI FLASH
开发软件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取
开发环境篇
01. Vitis 开发环境安装
02. 安装虚拟机、Ubuntu 系统
03. Ubuntu 安装 Linux 版 Vitis 软件
04. Petalinux 工具安装
05. NFS 服务软件安装
06. QT Creator 开发环境
07. Linux 常用命令
注：Vitis 2020.1
FPGA 实验篇
01. Ultrascale+ MPSoC 介绍
02. Vitis 开发环境介绍
03. 开发板硬件介绍
04. Verilog 基础模块介绍
05. PL 的 "Hello World"LED 实验
06. Vivado 下 PLL 实验
07. FPGA 片内 RAM 读写测试
08. FPGA 片内 ROM 测试
09. FPGA 片内 FIFO 读写测试
10. Vivado 下按键实验
11. PWM 呼吸灯实验
12. UART 实验
13. RS485 实验
14. PL 端 DDR4 读写测试实验
15. HDMI 输出实验
16. HDMI 字符显示实验
17. 7 寸液晶屏显示实验
18. AD7606 多通道波形显示
19. AD9238 双通道波形显示
20. ADDA 测试实验
21. AD9767 双通道正弦波产生
SDK 实验篇
01. 体验 ARM，裸机输出“Hello World”
02. PS 端 RTC 中断实验
03. PS 端 MIO 的使用
04. PS 端 UART 读写控制
05. PS 端 CAN 的使用
06. PS 端 I2C 的使用
07. PS 端 DiplayPort 的使用
08. PS 端 SD 卡读写
09. PS 端以太网使用之 lwip
10. PS 端之网络远程更新 QSPI
11. System Monitor 的使用
12. PS 端 EMIO 的使用
13. PL 端 AXI GPIO 的使用
14. PL 端 RS485 测试
15. PL 端以太网实验
16. 自定义 IP 实验
17. 双核 AMP 的使用
18. ZYNQ 下使用 Free RTOS
19. PL 读写 PS 端 DDR 数据
20. 通过 BRAM 实现 PS 与 PL 数据交互
21. DMA 环通测试
22. DMA 使用之 DAC 波形发生器 (AN108)
23. DMA 使用之 ADC 示波器 (AN108)
24. DMA 使用之 ADC 示波器 (AN9238)
25. DMA 使用之 ADC 示波器 （AN706）
26. 基于 ADC 模块 Scatter/Gather DMA 使用 (AN108)
27. 基于 DAC 模块的 Scatter/ Gather DMA 使用（AN9767）
28. AN5642 双目摄像头采集显示
29. SD 卡读写操作之摄像头抓拍
30. 双目摄像头以太网传输
31. 基于 AN5641 模块MIPI采集 显示
32. 音频模块 AN831 录音与播放
33. 7 寸触摸屏模块的显示
34. 7 寸触摸屏的GUI及触摸控制
35. 基于 AN108 模块的 ADC 采集之以太网传输
36. 基于 AN9238 模块 ADC 采集之以太网传输
37. 基于 AN706 模块的 ADC 采集之以太网传输
HLS 实验篇
01. 初识 Vitis HLS
02. Vitis HLS 入门
03. HLS 与 CPU 寄存器交互
04. 如何使用 xfopencv 库中自带函数
05. 图像 RGB 转灰度变换
06. 图像 RGB 转 YCrCb
07. 图像形态学滤波
08. 图像叠加
09. 图像对比度调整
10. 角点检测
11. SOBEL 算子实现边缘检测
12. Canny 算子实现边缘检测
LINUX 基础篇
01. 使用 Petalinux 定制 Linux 系统
02. 程序 Hello world
03. Gpio 控制 led
04. 添加开机自启动脚本及用户文件
05. SD 卡根文件系统
06. QT 和 OPENCV 交叉编译开发环境
07. 使用 Vitis 开发 Linux 程序
08. Vitis 加速基本平台创建
09. Linux 下 NVMe SSD 操作
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1
LINUX 驱动篇
01. 字符设备
02. 字符设备的新写法
03. 设备树和 of 函数
04. Pinctrl 和 Gpio 子系统
05. 并发的处理
06. Pio 输入
07. 定时器
08. 中断
09. 阻塞 IO
10. 非阻塞 IO
11. 异步 IO
12. Platform 平台设备
13. Platform 与设备树
14. MISC 设备驱动
15. Input 子系统
16. Pwm 驱动
17. I2C 驱动
18. USB 驱动
19. SPI 驱动
20. 串口驱动
21. 块设备驱动
22. 网卡驱动
23. DMA 驱动
24. 多点触摸屏驱动
25. LCD 驱动
LINUX 应用篇
01. 极简工作环境搭建
02. 可远程调试的 Hello World
03. OpenCV 之边缘检测
04. OpenCV+Qt 之人脸检测
05. GStreamer 的摄像头显示
06. Qt+DRM+Gstreamer 摄像头显示
07. Qt+GPU 的摄像头显示
08. linux 寄存器操作
H.264/H.265 编解码篇
01. 环境介绍
02. 程序运行准备
03. 视频编解码
Vitis AI 基础篇
01. Docker 环境搭建
02. Vitis-AI 开发流程
03. 基于 Keras 框架的神经网络训练
04. 调试工具
开发板
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
MIPI 摄像头
●
●
7 寸屏
●
●
套餐配套模块，点击了解更多

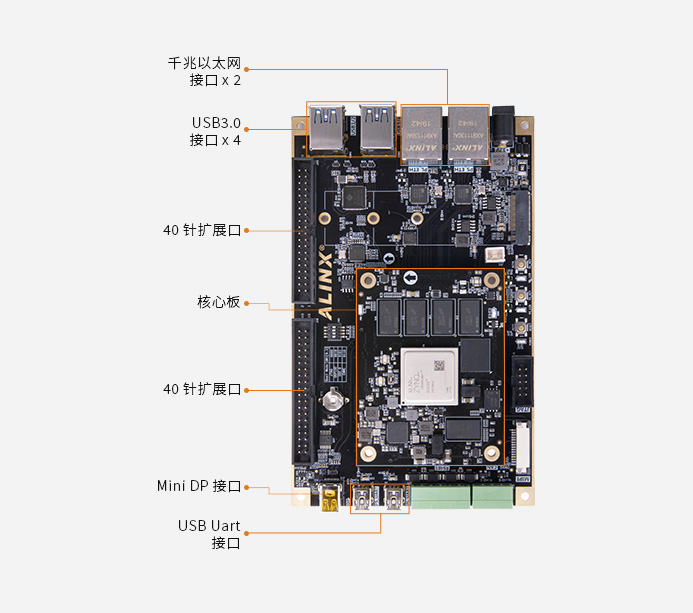

点击上方图片查看核心板详情>>

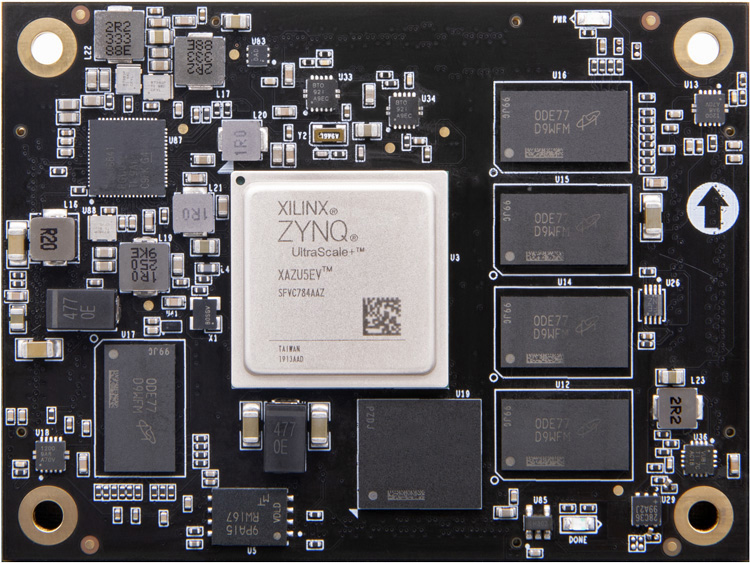

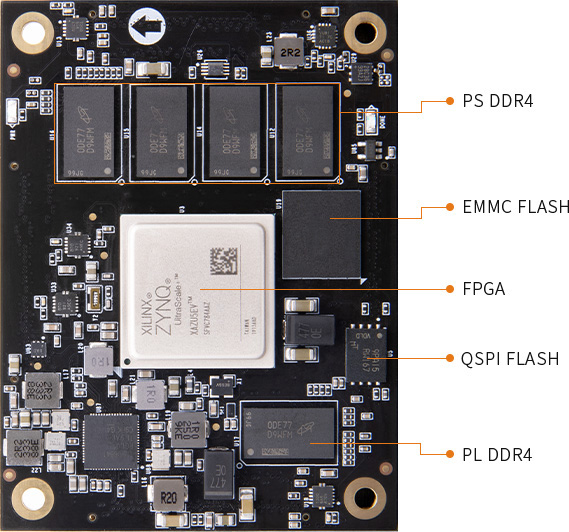

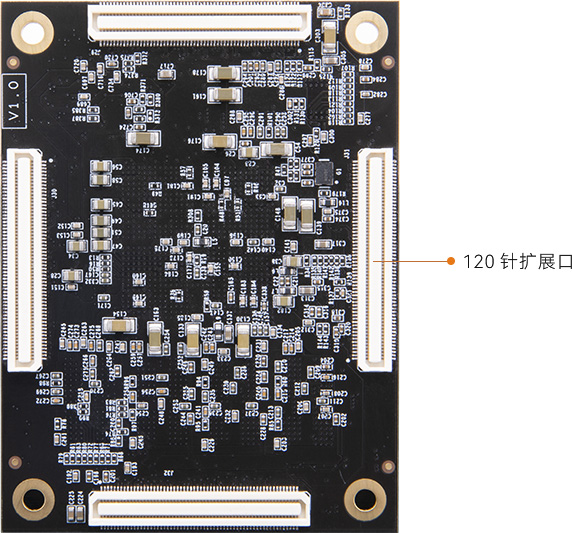

核心板
ACU5EV
FPGA 型号
XCZU5EV -2SFVC784I
内核 CPU
ARM Cortex-A53 x4，主频 1.333GHz
ARM Cortex-R5 x2，533MHz
芯片 GPU
Mali™-400 MP2
内存
PS 端 4GB DDR4，64bit，2400Mbps
PL 端 1GB DDR4，16bit，2400Mbps
速度等级
-2
芯片级别
工业级
芯片工作温度
-40°c~85°c
逻辑单元
256K
触发器
234K
查找表
117K
Block RAM
5.1Mb
DSP Slices
1248
eMMC FLASH
8GB
QSPI FLASH
32MB
视频编解码器
H.264/H.265
PL PCIe Gen3
4
PL GTH 收发器
12.5Gb/s x4 ( 核心板 )
HP I/O
96 个
HD I/O
84 个

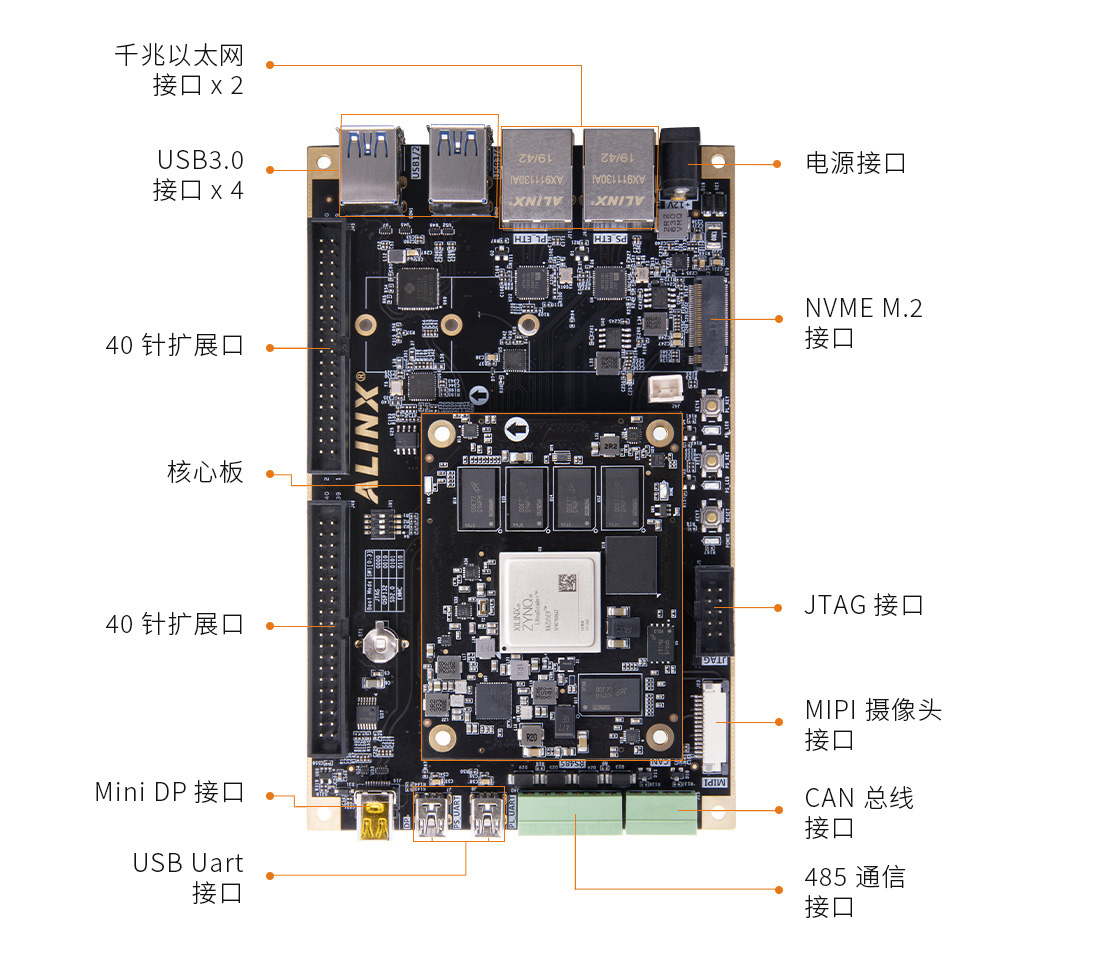

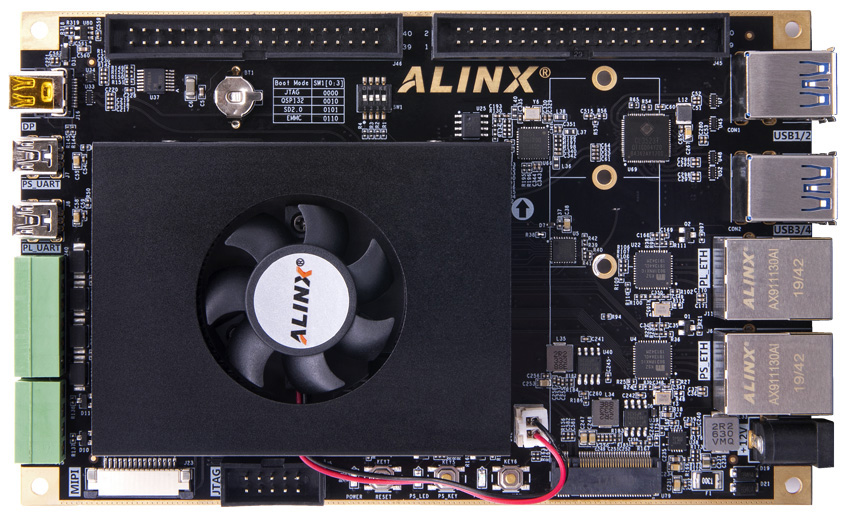

DDR4
PS 端 4 片 1GB DDR4 共 4GB，64bit
PL 端 1 片 1GB DDR4，16bit
QSPI Flash
1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储
eMMC Flash
1 片 8GB eMMC FLASH，作为系统大容量的存储设备
DP 接口
1 路 Mini Display Port 输出显示接口，最高支持 4K@30Hz 或 1080P@60Hz 输出
M.2 接口
1 路标准 NVME M.2 接口，接 M.2 SSD 固态硬盘(需要自己购买)
MIPI 接口
1 个 MIPI 摄像头接口，连接 ok138cn太阳集团 MIPI 接口 OV5640 摄像头
USB3.0 接口
4 路 USB3.0 接口，用于连接外部的 USB 外设
USB 转串口
2 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试
千兆以太网接口
2 路千兆以太网接口，和电脑或其它网络设备进行以太网数据交换
晶振
1 个单端 33.333MHz 晶振提供给 PS 系统
1 个差分 200MHz 晶振提供给 PL 逻辑 DDR 参考时钟
485 通信接口
2 路 485 通信接口，为用户 485 通信服务
CAN 通信接口
2 路 CAN 通信接口，为用户 CAN 通信服务
JTAG 口
10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试
温度传感器
1 片温度传感器芯片 LM75，检测周围环境温度
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
RTC 实时时钟
1 路内置的 RTC 实时时钟
LED 灯
核心板上 2 个，底板上 3 个
按键
1 个复位按键，2 个用户按键
40 针扩展口
预留 2 个 40 针 2.54mm 间距的扩展口，可以外接 ok138cn太阳集团 各种模块（双目摄像头，TFT LCD 屏，高速 AD 模块等）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路
输入电压
+12V 电压输入
供电
12V / 3A 供电
输入电流
3A 最大电流
FPGA 开发板
1 块

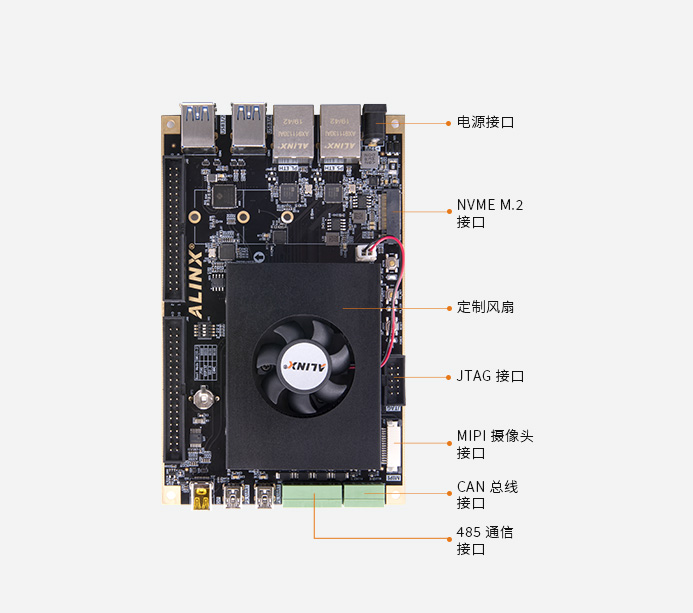

散热风扇
1 个
Mini USB 线
1 根
USB 下载器
1 套
12V 电源
1 个
透明保护板
1 个
TF 卡
1 个
读卡器
1 个

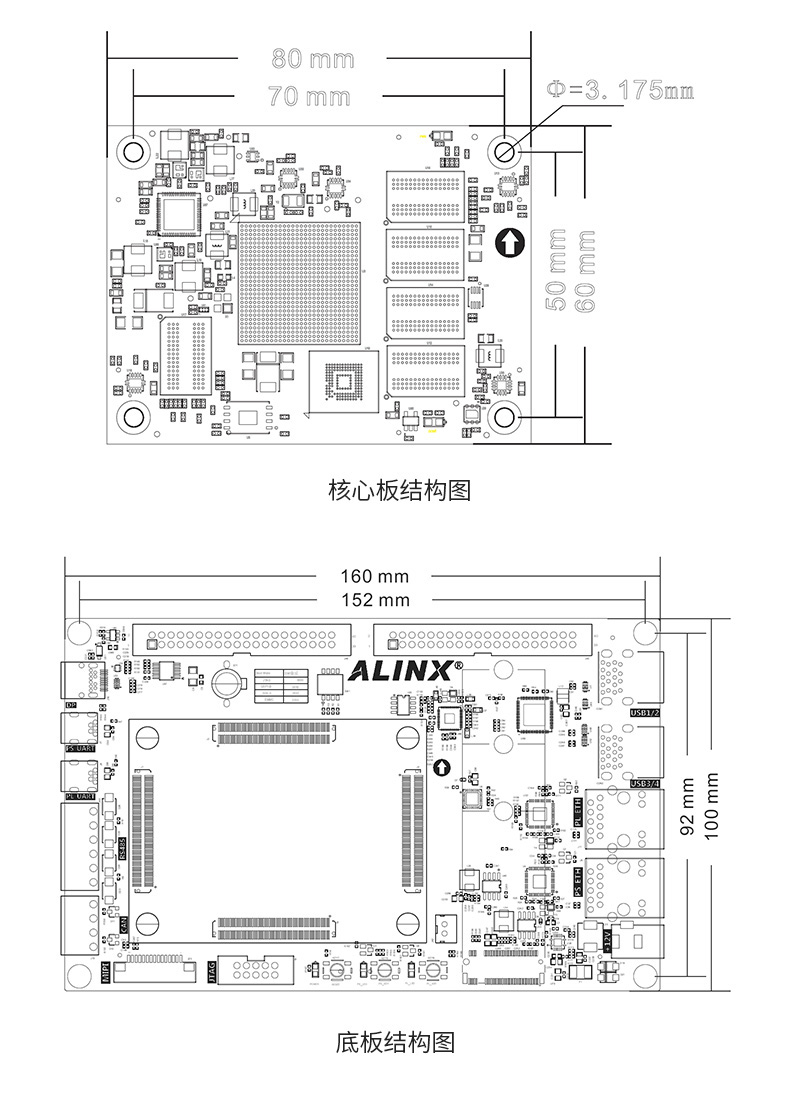

尺寸大小
核心板 80mmx 60mm，扩展板 160mmx 100mm
叠层数量
核心板 16 层 PCB 板设计，扩展板采用 6 层 PCB 板设计 预留独立电源层和 GND 层
内存 64bit DDR4 超强组合
2x ARM Cortex-A53，1.2GHz；四核 Cortex™-R5，500MHz；PS 端 4GB DDR4；PL 端 1GB DDR4
智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网
车辆识别
红外车辆识别
行人识别
室内人物识别
火灾检测
安全帽检测
混凝土缺陷检测
PCB缺陷检测
深度学习、AI 计算、视频处理、高速数据传输处理等
采用核心板加扩展板的模式，方便用户对核心板的二次开发利用。
丰富的外围接口：1 个 FMC LPC 接口、2 路 SFP 光纤接口、HDMI 输入输出各 1 路、1 路 NVME M.2 接口、1 路 DP 接口、1 个 MIPI 摄像头接口、4 个 USB3.0 接口、2 路千兆以太网接口、2 路 UART 串口接口、1 路 SD 卡接口、2 路 CAN 总线接口、2 路 RS485 接口、支持 AI 智能、云计算、深度学习、网络通信、高速数据传输、视频图像处理和工业控制等多领域应用
ＭIPI 摄像头模块上机展示图
MIPI 摄像头模块 AN5641 进行视频采集，通过开发板的 Mini DP 接口显示到显示器上
AN9767/AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块，运行系统进行波形数据绘制，通过开发板的 mini DP 接口显示到显示器
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。
所有配件及赠品不在保修范围内。
