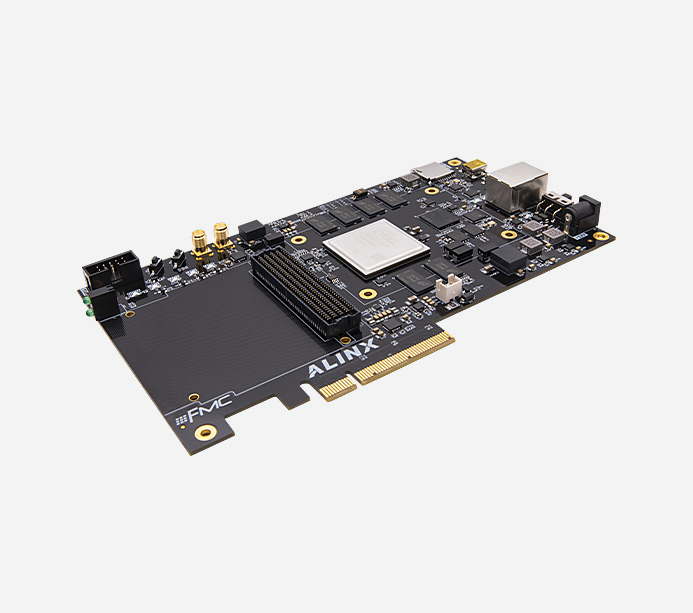

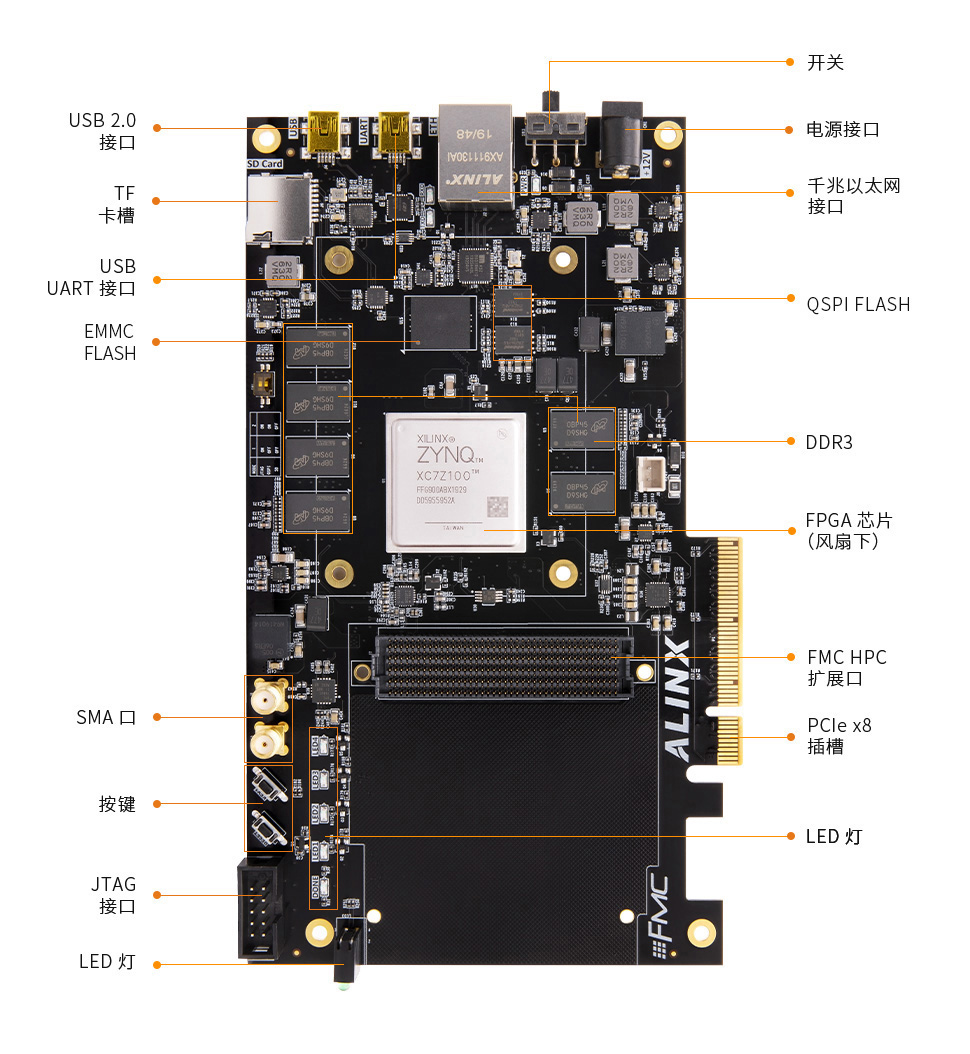

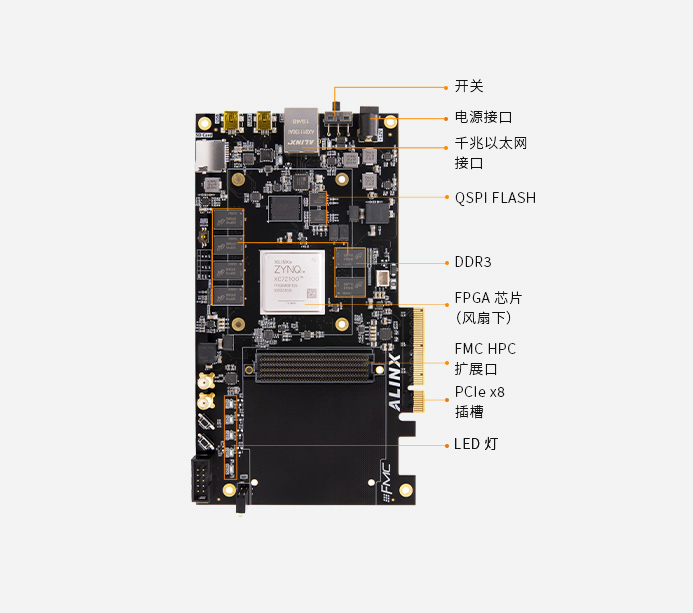

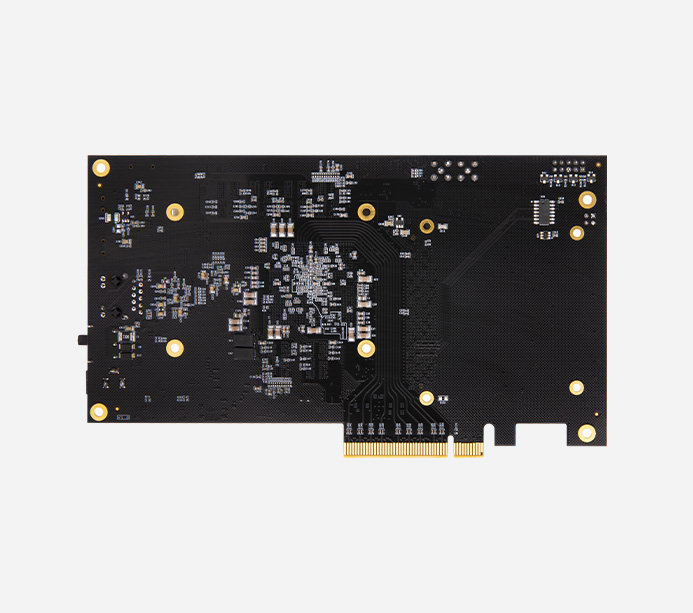

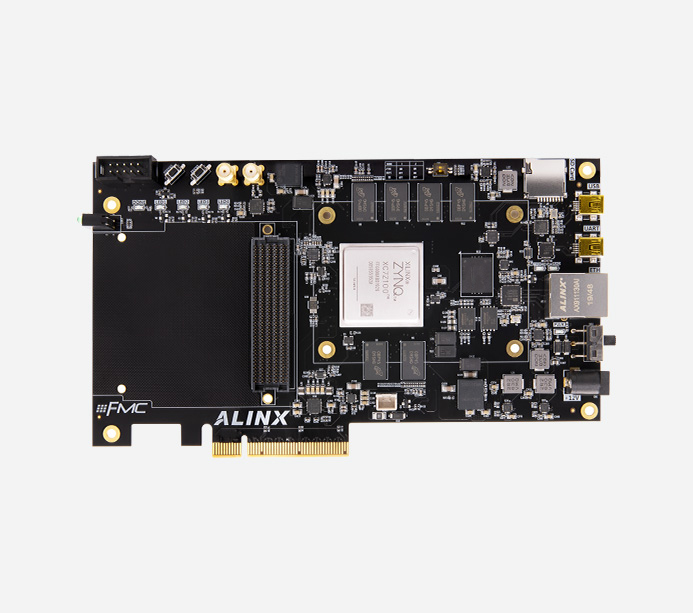

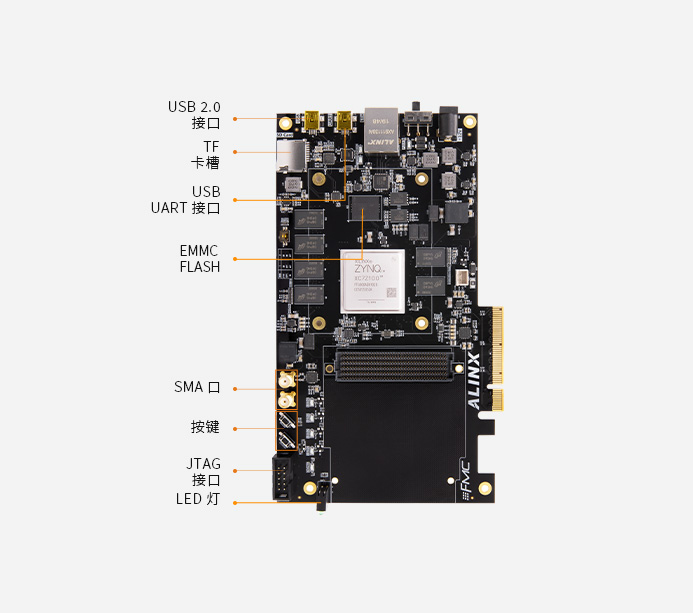

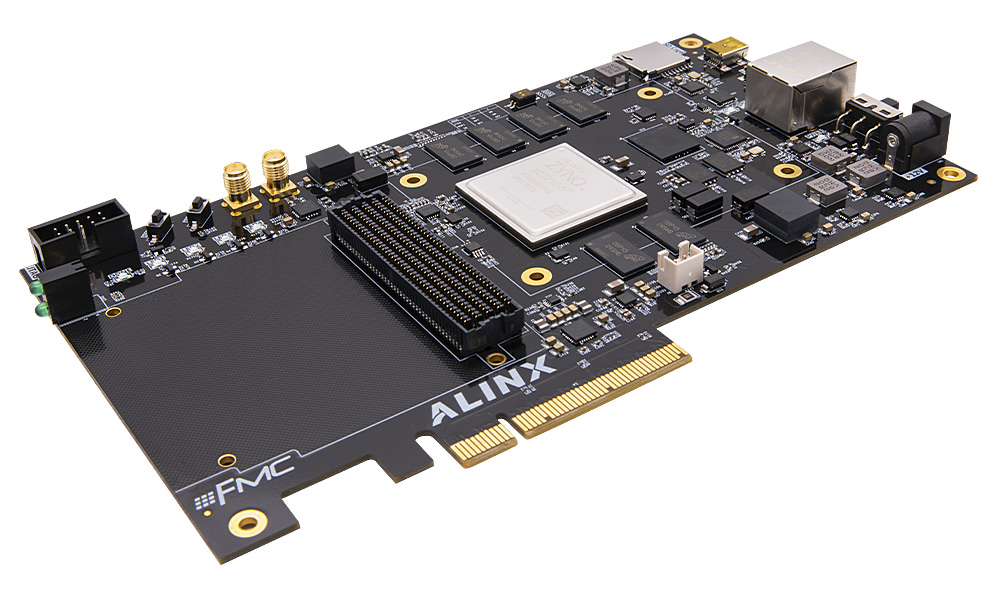

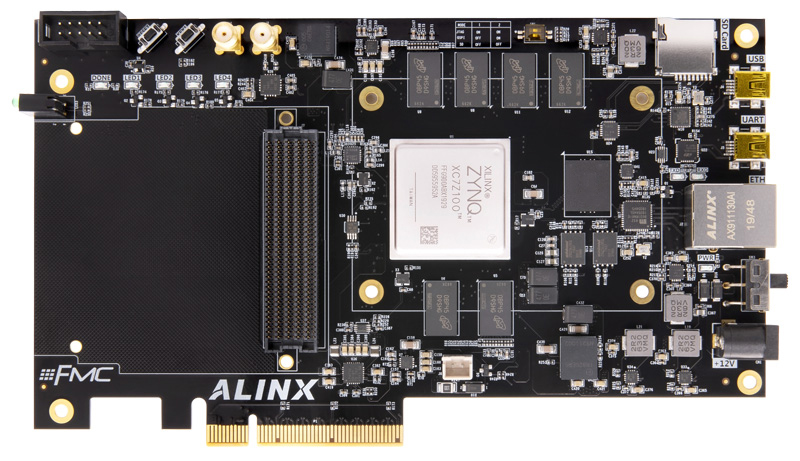

XILINX ZYNQ-7000 PCIe HPC FPGA 开发板 XC7Z100 AX7450B

开发板

AX7450

FPGA 型号

XC7Z100-2FFG900

内核 CPU

双核 ARM Cortex-A9，主频 800MHz

PL 端内存

2GB DDR3，数据速率 1600Mbps，64bit

PS 端内存

1GB DDR3，数据速率 1066Mbps，32bit

收发器

16 路，支持 PCIE Gen2 x8

速度等级

-2

工作温度

-40°C~85°C

查找表

277,400

触发器

554,800

eMMC FLASH

8GB

芯片级别

工业级

逻辑单元数量

444k

乘法器

2020 ( 18x25MACCs )

Block RAM

26.5Mb

QSPI FLASH

64MB

DDR3

PS 端 2 片 512MB DDR3 共 1GB，32bit 总线，可作为 ZYNQ 芯片数据缓存,操作系统运行内存
PL 端 4 片 512MB DDR3 共 2GB，64bit 总线，可作为 FPGA 的数据存储,图像分析缓存，数据处理

QSPI Flash

2 片 32MB QSPI FLASH，可用作 FPGA 用户数据存储

EMMC Flash

PS 端挂载 1 片 8GB eMMC FLASH 存储芯片，用户存储操作系统文件或者其他用户数据

PCIe 接口

支持 PCI Express 2.0 标准，提供标准的 PCIe x8 高速数据传输接口，单通道通信速率可高达 5Gb/s

以太网接口

1 路千兆以太网 RJ-45 接口，进行以太网数据交换

JTAG 口

1 路 JTAG 调试接口，对 ZYNQ 系统进行调试和下载

USB 2.0 接口

1 路 USB 2.0 接口，PC 或 USB 设备的 OTG 通信

USB Uart

1 路 USB Uart 接口，用于和电脑通信,方便用户调试

TF 卡座

1 路 TF 卡座,用于存储操作系统镜像和文件系统

晶振

1 个 33.333Mhz 有源晶振，给 PS 系统提供稳定时钟源
1 个 50MHz 的有源晶振，为 PL 逻辑提供额外的时钟
1 个可编程时钟芯片给 GTX 提供时钟源，为 PCIE、光纤和 DDR 工作提供参考时钟

SMA 口

2 路 SMA 接口，连接外部触发信号或者时钟信

LED

1 个电源指示灯，1 个 DONE 指示灯，4 个用户调试 LED 灯，1 个前面板双色 LED 灯

按键

2 个按键，1 个复位按键，1 个 PL 用户按键

FMC 扩展口

1 个标准的 FMC HPC 扩展口，可外接 ok138cn太阳集团 各种 FMC 模块 ( HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等 ) FMC 扩展口包含 84 对差分 IO 信号和 8 路高速 GTX 收发信号

输入电压

+12V 电压输入

供电

12V / 3A 供电

输入电流

3A 最大电流保护

FPGA 开发板

1 块

散热风扇

1 个

下载器

1 套

TF 卡

1 个

12V 电源

1 个

读卡器

1 个

Mini USB 线

2 根

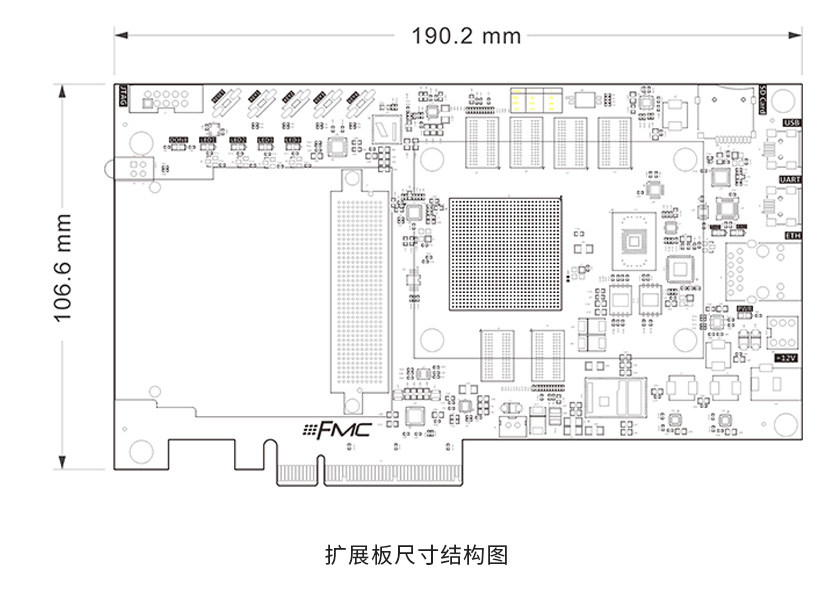

尺寸大小

扩展板 190.2mmx 106.6mm

叠层数量

扩展板 4 层 PCB 板设计
