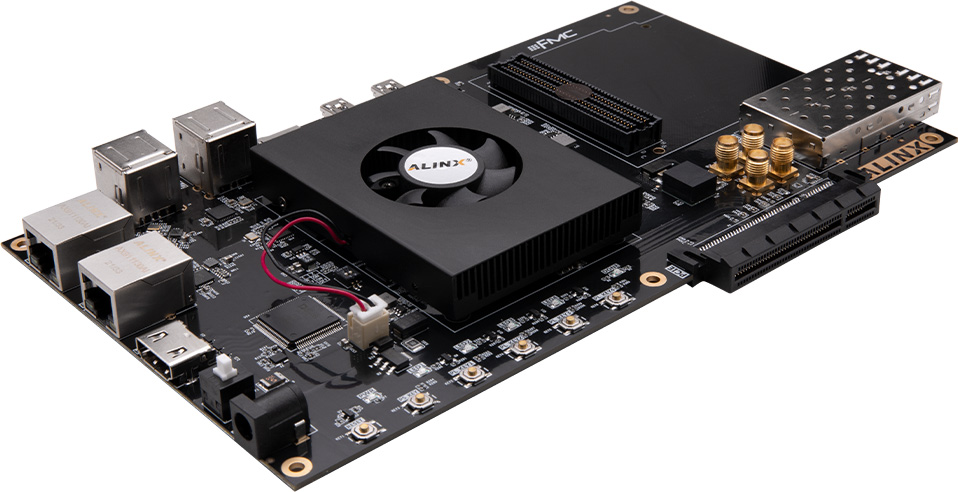

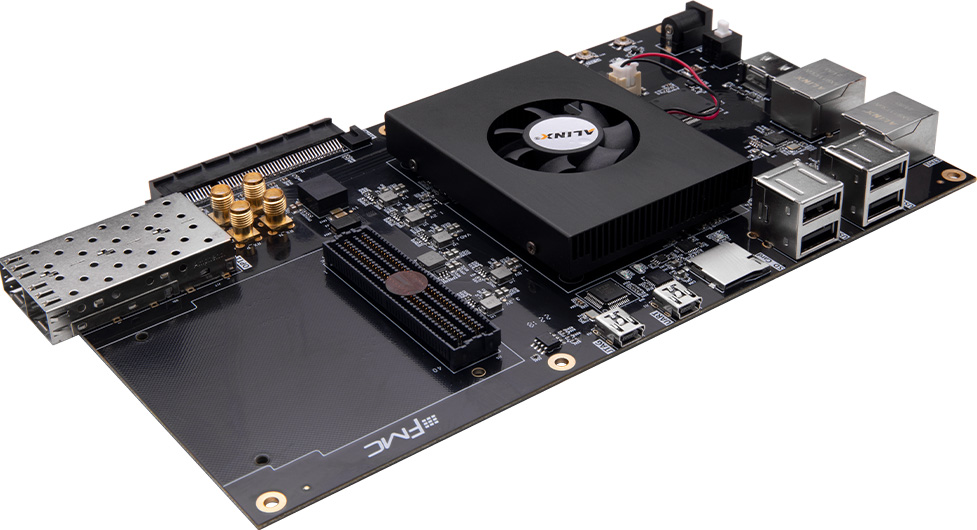

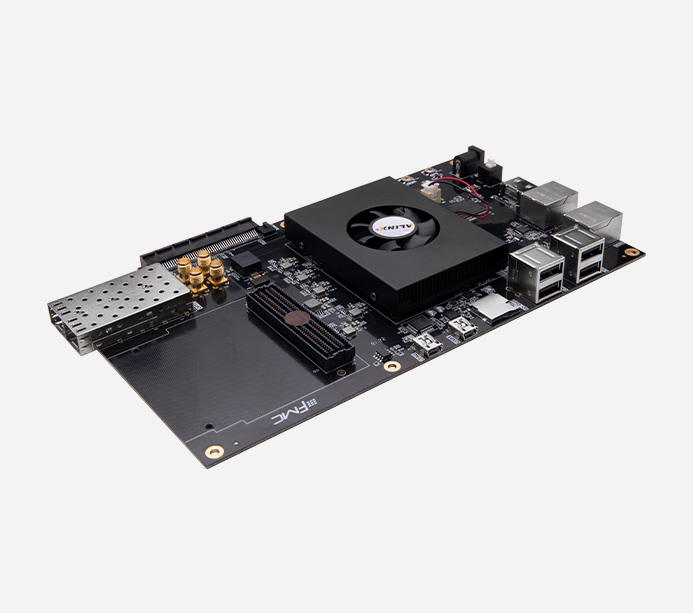

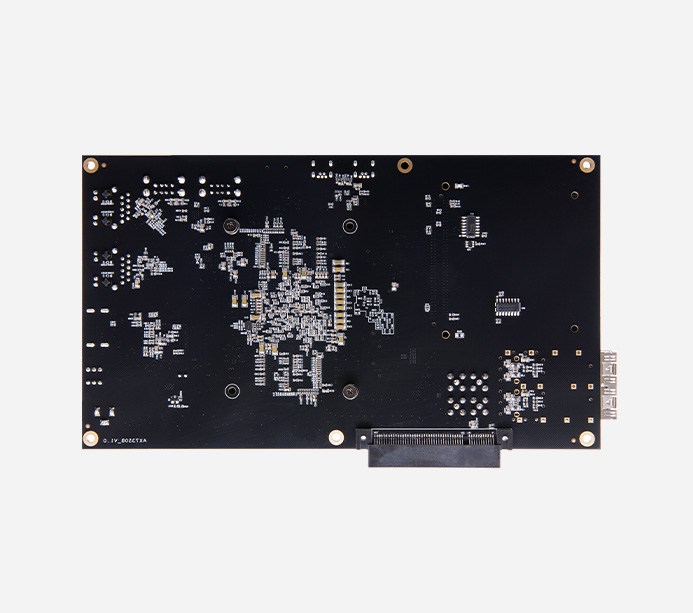

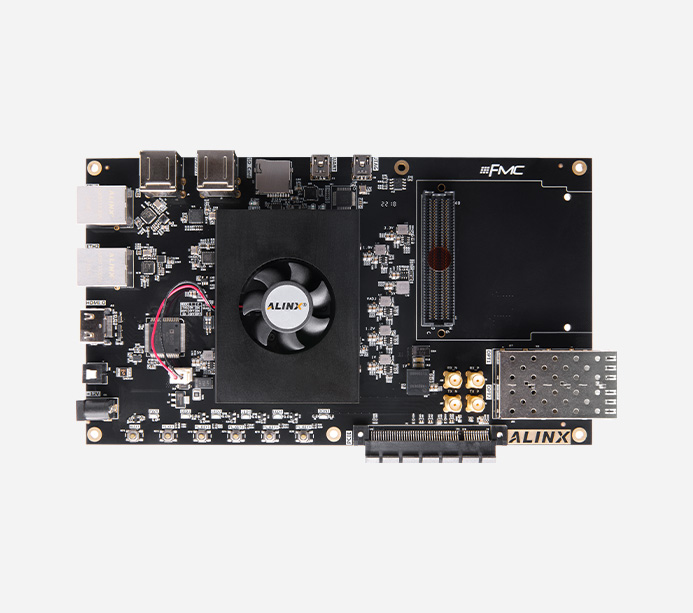

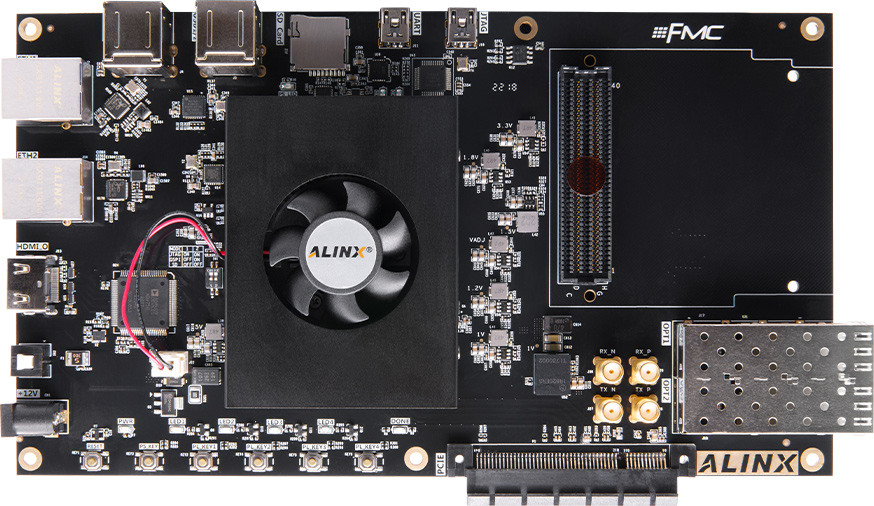

XILINX zynq7035 PCIe FMC FPGA开发板 XC7Z035 AX7350B

XC7Z035

  • 产品型号

    AX7350B
  • 产地

    上海
  • EAN码

    6971390272374
  • 价格

    ¥5199.00

产品推荐


Xilinx Zynq 7000 SoC FPGA 开发板

PCIe x4 接槽 x1,光纤接口 x2,千兆以太网接口 x2,USB2.0 接口 x4,HDMI 输出接口 x1,FMC 扩展接口 x1

适用于高速数据交换、数据存储、视频传输处理、 光纤/以太网通信、以及工业控制等



技术支持

开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取。

基础实验
01. 开发板简介和检测
02. ZYNQ 简介
03. Vivado 开发环境
04. PL 的 "Hello World" LED 实验
05. HDMI 输出实验
06. 可编程时钟 Sl5338 实验
07. PL 端 DDR3 读写测试实验
08. GTX 收发器误码率测试 IBERT 实验
09. 体验 ARM,裸机输出 "Hello World”
10. PS 点亮 PL 的 LED 灯
11. PS 定时器中断实验
12. PL 按键中断实验
13. 以太网实验 ( LWIP )
14. 自定义 IP 实验
15. 使用 VDMA 驱动 HDMI 显示


16. 固化程序
17. PCle ROOT 枚举测试
18. 安装虚拟机和 Ubuntu 系统
19. Ubuntu 安装 Linux 版 Vivado 软件
20. Petalinux 工具安装
21. NFS 服务软件安装
22. 使用 Petalinux 定制 Linux 系统
23. 使用 SDK 开发 Linux 程序
24. Linux 下 GPIO 实验
25. Petalinux下的 HDMI显示
26. 使用 Debian 8 桌面系统
27. PCle SSD 应用
28. QSPI 和 eMMC 启动 Linux
29. GTX 光纤数据通信
30. GTX 光纤视频图像传输


产品套餐






开发板

HDMI 模块套餐

AD 模块套餐

双目摄像头套餐

四网口套餐

豪华套餐

开发板

FL9134





FL9627





FL0214





FL9031






套餐配套模块,点击了解更多


AN9627 双通道 DA 模块


FL9134 HDMI 模块


FL0214 双目摄像头模块


FL9031 四网口模块

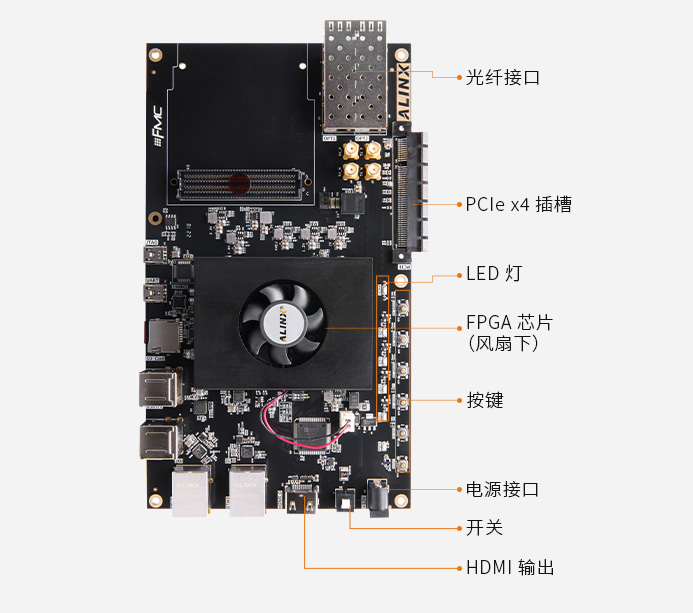

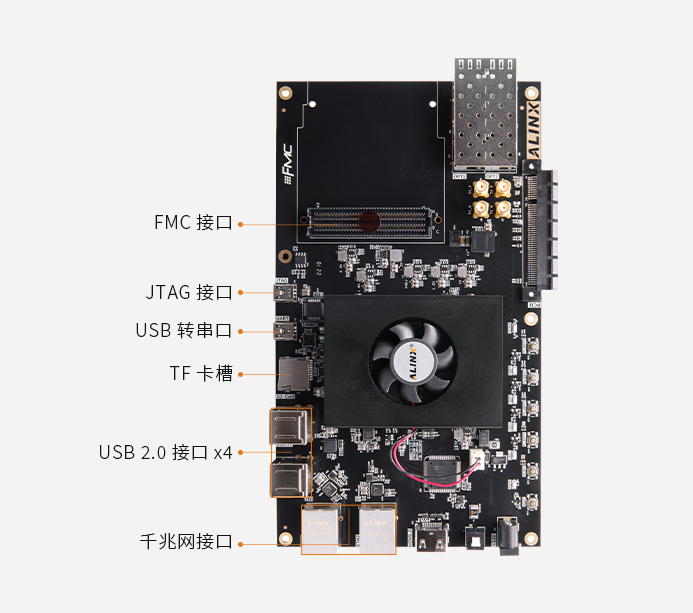

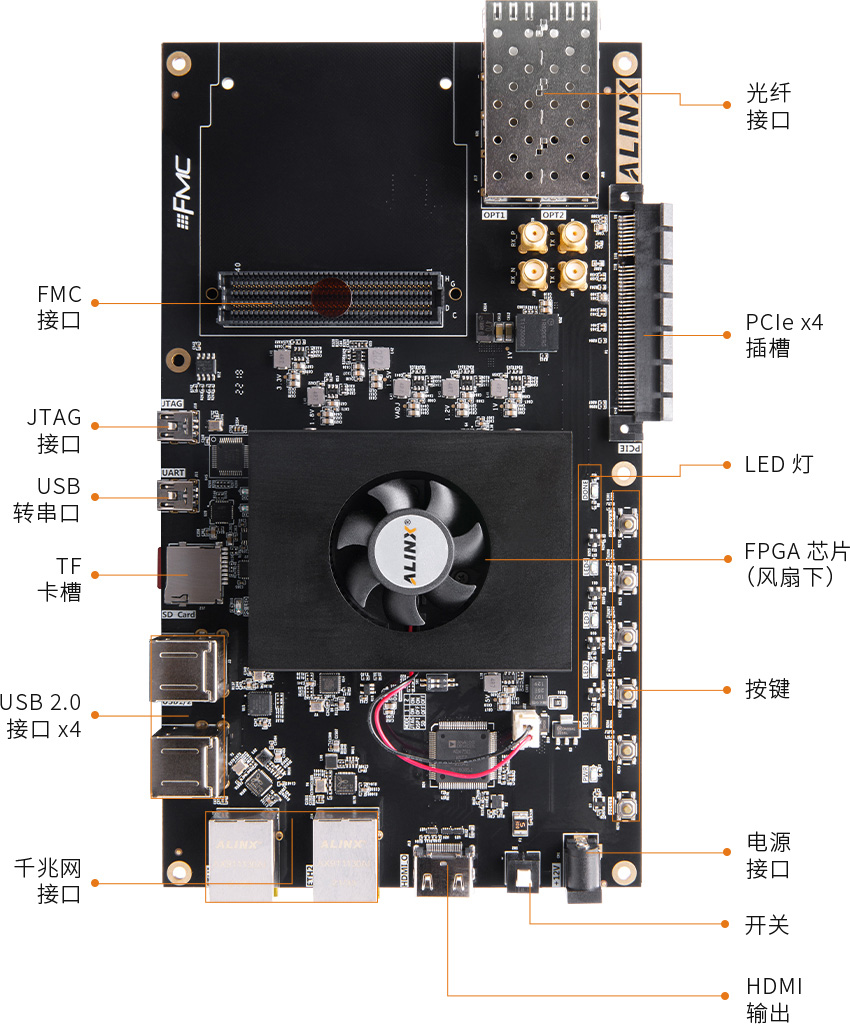

功能接口

·开发板



产品参数

核心板主要参数

开发板

AX7350B

FPGA 型号

XC7Z035-2FFG676I

内核 CPU

双核 ARM Cortex-A9 主频 800MHz

PL 端内存

1GB DDR3,数据速率 1600Mbps

PS 端内存

1GB DDR3,数据速率 1066Mbps

GTX 收发器

8 路,支持 PCIE Gen2 x8

速度等级

-2

工作温度

-40°C~85°C

查找表

171900

触发器

343800

eMMC FLASH

8GB

MIO (ARM 端)

37 个

电压可调 IO

96 个

芯片级别

工业级

逻辑单元数量

275k

乘法器

900 ( 18 x 25MACCs )

Block RAM

17.6Mbit

QSPI FLASH

256MBit

PL IO (FPGA)

144 个

LVDS 差分对

48 个

功能和接口

DDR3

PS 端 1GB DDR3,32bit 总线,可作为 ZYNQ 芯片数据缓存,操作系统运行内存
PL 端 1GB DDR3,32bit 总线,可作为 FPGA 的数据存储,图像分析缓存,数据处理

QSPI Flash

1 片 32MB QSPI FLASH,可用作 FPGA 用户数据存储

eMMC Flash

8GB,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备

光纤接口

2 路 SFP 高速光纤接口,每路的光纤数据通信接收和发送的速度高达 10.3125Gb/s

PCIe 插槽

支持 PCIe 2.0 x4 ROOT 模式,单通道通信速率可高达 5Gb/s,可连接 NVMe SSD

以太网接口

2 路千兆以太网 RJ-45 接口,进行以太网数据交换

JTAG 口

1 路板载 USB JTAG 调试接口,对 ZYNQ 系统进行调试和下载

HDMI 输出

1 路 HDMI 视频输出接口,最高支持 1080P@60Hz 输出,支持 3D 输出

USB 2.0 接口

4 路 USB 2.0 接口,可连接鼠标、键盘等 USB 外设

USB 转串口

1 路 USB Uart 接口,用于和电脑通信,方便用户调试

晶振

1 个 33.333Mhz 有源晶振,给 PS 系统提供时钟源
1 个 50MHz 的有源晶振,为 PL 逻辑提供额外时钟
1 个可编程时钟芯片给 GTX 提供时钟源,为 PCIE,光纤和 DDR 工作提供参考时钟

TF 卡座

1 路 TF 卡座,用于存储操作系统镜像和文件系统

LED

5 个 LED 灯,1 个 PS 控制,4 个 PL 控制

按键

6 个按键和,1 个复位按键,1 个 PS 控制按键,4 个 PL  控制按键

FMC 扩展口

1 个标准的 FMC LPC 的扩展口,可外接 ok138cn太阳集团 各种 FMC 模块 ( HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等 ) FMC 扩展口包含 34 对 差分 IO 信号和 1 路高速 GTX 收发信号

电源参数

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流保护




包装清单

FPGA 开发板

1 块

散热风扇

1 个

Mini USB 线

2 根

透明保护板

1 块

12V 电源

1 个

读卡器

1 个

TF卡

1 个

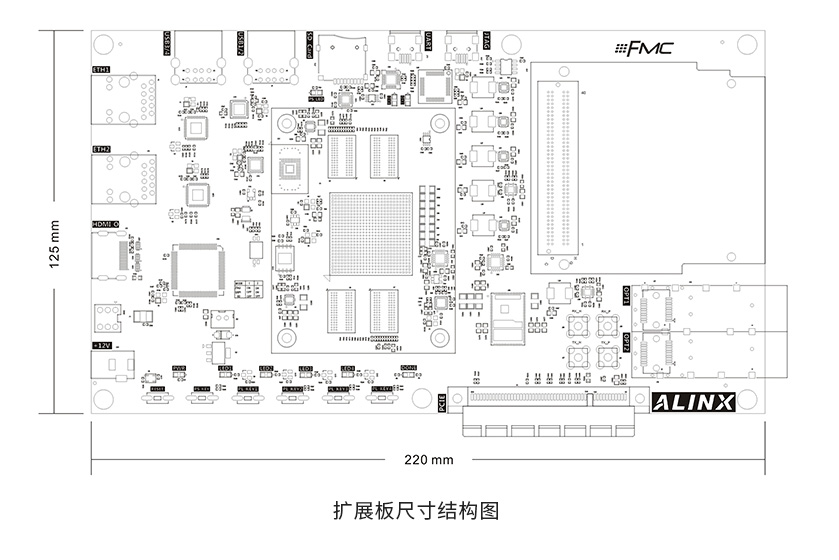

结构尺寸

尺寸大小

220mmx 125mm

叠层数量

12 层 PCB 板设计



高速光纤视频传输

2 路 SFP 高速光纤接口

工业以太网、多路视频传输,多路网络和光纤通信及高速数据传输交换、



  每路的光纤数据通信接收和发送的速度高达 10Gb/s

高速光纤视频传输

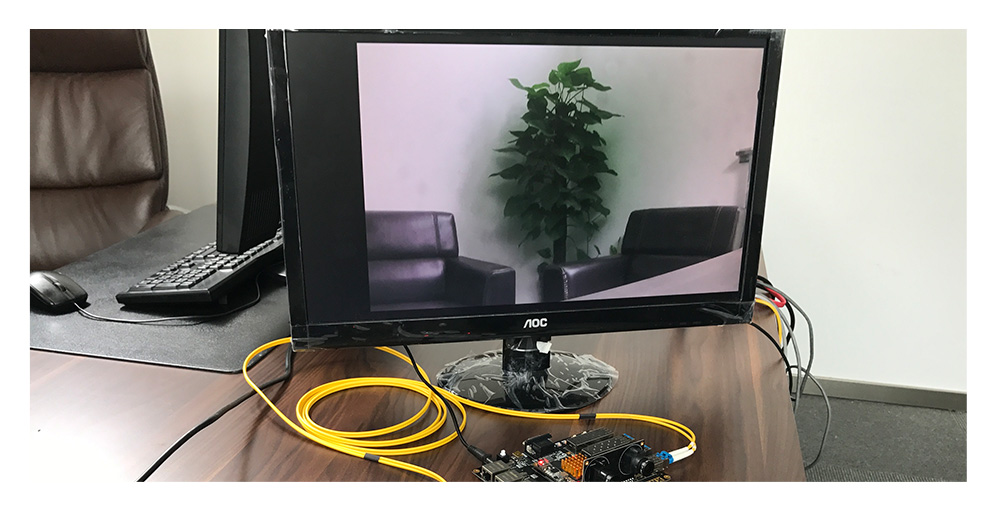

开发板光纤视频传输展示

FMC 扩展口接双目摄像头模块,实现光纤视频传输


 开发板通过摄像头采集视频图像,经过光纤接口传输到另一块开发板, 经过光纤接口接收数据以后通过 HDMI 接口显示到显示器。

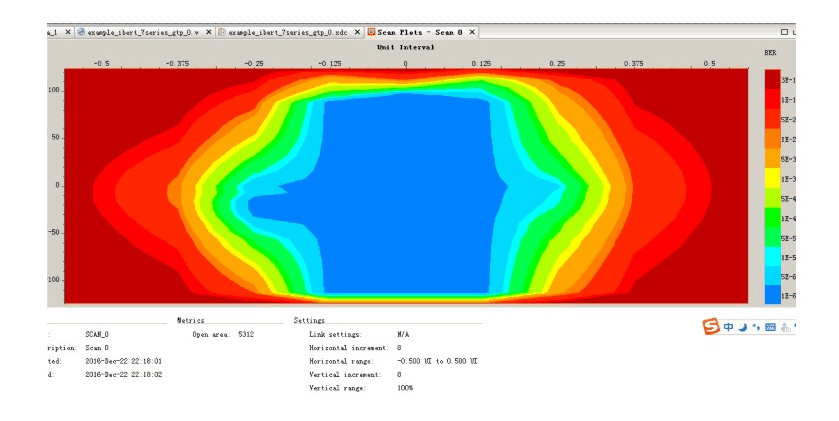

            光纤收发器通信眼图

ok138cn太阳集团 FMC 模块

标准 FMC LPC 接口

34 对差分 IO 信号和 1 路高速 GTX 收发信号



所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。


所有配件及赠品不在保修范围内。
