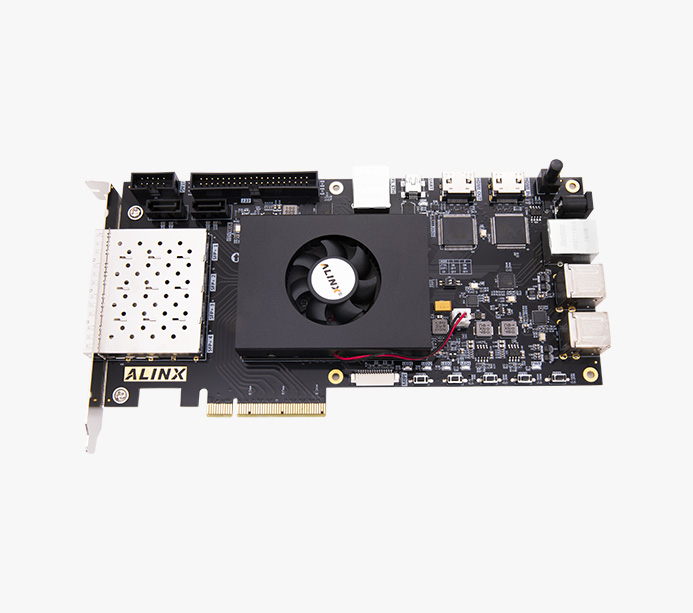

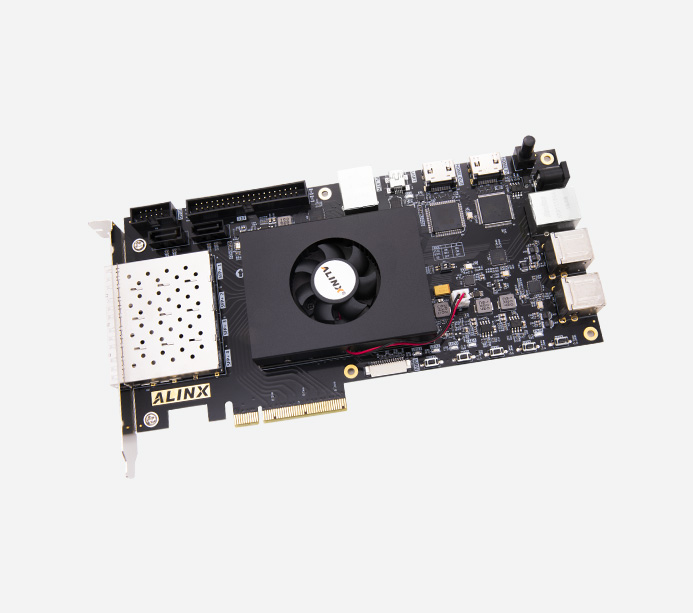

购买须知:
该系列开发板有 AX7Z035 和 AX7Z035B 两种,仅扩展板网口芯片不同,功能相同,两个型号会根据库存随机发货,请根据二维码标签区分。
适用于 PCIe、视频图像处理、光纤 / 以太网通信等
双核 ARM CORTEX-A9
PL 端 1GB +PS 端 1GB
PCIe 2.0、光纤、千兆以太网、HDMI 输入输出、MIPI 摄像头等接口
8GB eMMC FLASH/64MB QSPI FLASH
Linux 内核:petalinux 4.9.0-xilinx-v2017.4 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取
基础实验
01. ZYNQ 简介
02. Vivado 开发环境
03. 开发板硬件介绍
04. Verilog 基础模块介绍
05. PL 的 "Hello World" LED
06. Vivado 下 PLL 实验
07. FPGA 片内 RAM 读写测试
08. FPGA 片内 ROM 测试
09. FPGA 片内 FIFO 读写测试
10. Vivado 下按键实验
11. 按键消抖实验
12. PWM 呼吸灯实验
13. RS232 实验
14. RS422 实验
15. RS485 实验
16. PL 端 DDR3 读写测试
17. GTX 收发器误码率测试IBERT
18. HDMI 输出实验
19. HDMI 直通ILA调试实验
20. HDMI 字符显示实验
21. 7 寸液晶屏显示实验
22. AD7606 多通道波形显示
23. AD9238 双通道波形显示
24. AD / DA 测试实验
25. AD9767 双通道正弦波显示
26. GTX 光纤数据通信
27. GTX 光纤视频图像传输
SDK 实验
01. 体验 ARM,裸机输出“ Hello World ”
02. PS 定时器中断实验
03. PS 端 EMIO 的使用
04. PL 端 AXI GPIO 的使用
05. 以太网实验( LWIP )
06. 自定义 IP 实验
07. PS 端 UART 读写控制
08. XADC 的使用
09. 双核 AMP 的使用
10. ZYNQ 下使用 Free RTOS
11. PL 读写 PS 端 DDR 数据
12. BRAM 实现 PS 与 PL 数据交互
13. 使用 VDMA 驱动 HDMI 显示
14. DMA 环通测试
15. DMA 使用之 DAC 波形发生器 ( AN108 )
16. DMA 使用之 ADC 示波器 AN108
17. DMA 使用之 ADC 示波器 AN9238
18. DMA 使用之 ADC 示波器 AN706
19. AN108 模块 ADC 的 ScatterGather DMA 使用
20. AN9767 模块 DAC 的 Scatter Gather DMA 使用
21. OV5640 摄像头采集显示一
22. OV5640 摄像头采集显示二
23. 双目摄像头以太网传输
24. SD 卡读写操作BMP图片显示
25. SD 卡读写操作摄像头抓拍
26. AN5641 模块的MIPI采集显示
27. 音频模块 AN831 录音播放
28. 7 寸触摸屏模块的显示
29. 7 寸触摸屏GUI及触摸控制
30. AN108 ADC 采集以太网传输
31. AN9238 ADC 采集以太网传输
32. AN706 ADC 采集以太网传输
33. UDP/TCP 远程更新 QSPI Flash
34. PCIe 测试
35. PCIe 传输视频到 HDMI 显示
36. HDMI 视频输入到 PCIe 捕捉显示
37. Linux 下开发 PCIe
HLS 实验
01. 初识 HLS
02. 状态指示 LED
03. 浮点协处理
04. 视频彩条输出
05. 视频帧缓存管理
06. 视频图像缩放叠加
07. 视频字符叠加
08. 图像对比度调整
09. 摄像头自动聚焦
10. 边缘检测
11. 角点检测 FAST
12. 快速傅里叶变换 FFT
Linux 实验
01. 安装虚拟机和 Ubuntu 系统
02. Ubuntu 安装 Linux 版 Vivado 软件
03. Petalinux 工具安装
04. NFS 服务软件安装
05. Petalinux 定制 Linux 系统
06. 使用 SDK 开发 Linux 程序
07. Linux 下 GPIO 实验
08. Petalinux 下的 HDMI 显示
09. 使用 Debian 8 桌面系统
10. 制作 QSPI Flash 启动 Linux
11. QSPI 和 eMMC 启动 Linux
12. QT 在 ZYNQ 上应用
13. OpenCV 应用 USB 摄像头显示
14. 双目摄像头模块 OpenCV 显示
15. 触摸屏模块应用
16. AXI DMA 读写测试
17. AN9238 的 DMA ADC 波形显示
18. AN706 的 DMA ADC 波形显示
19. 自动运行 petalinux 应用程序
20. 附录: Linux 常用命令
开发板
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
双目摄像头
●
●
7 寸屏
●
●
套餐配套模块,点击了解更多

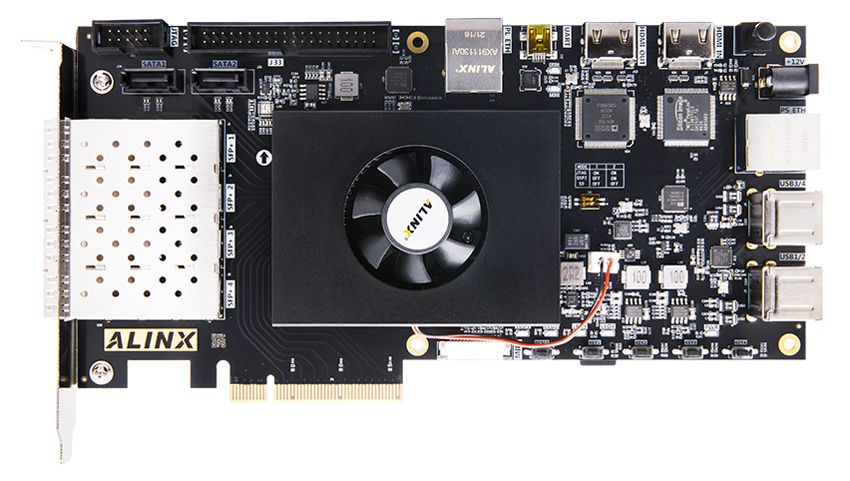

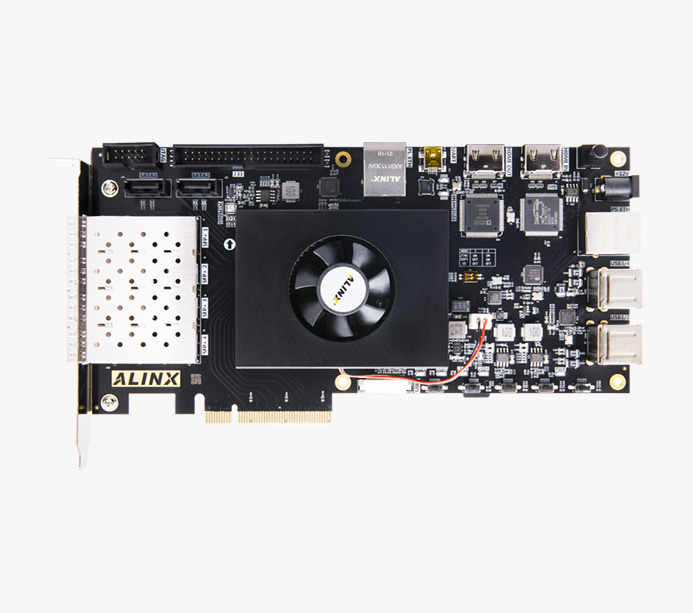

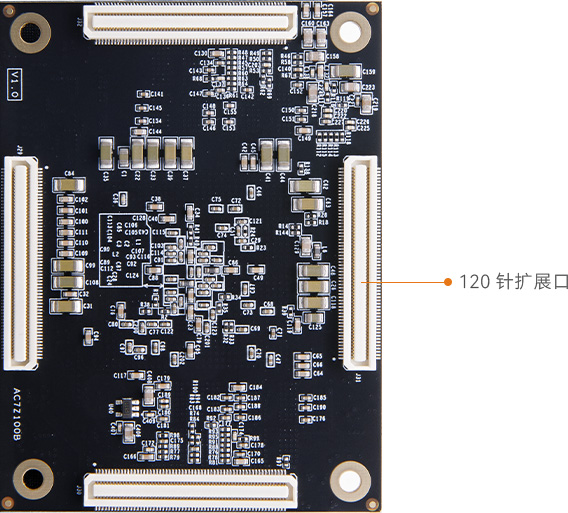

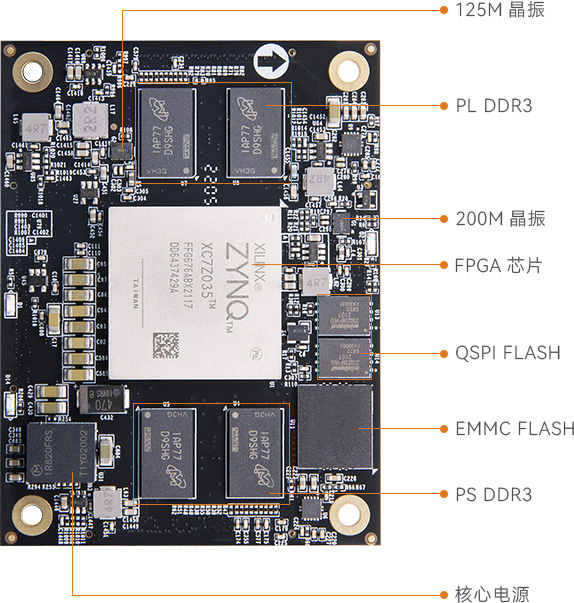

点击上方图片查看核心板详情>>

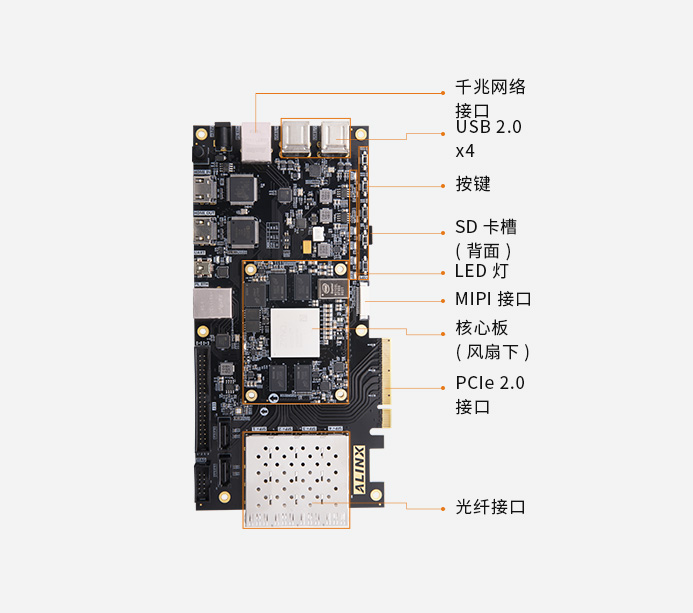

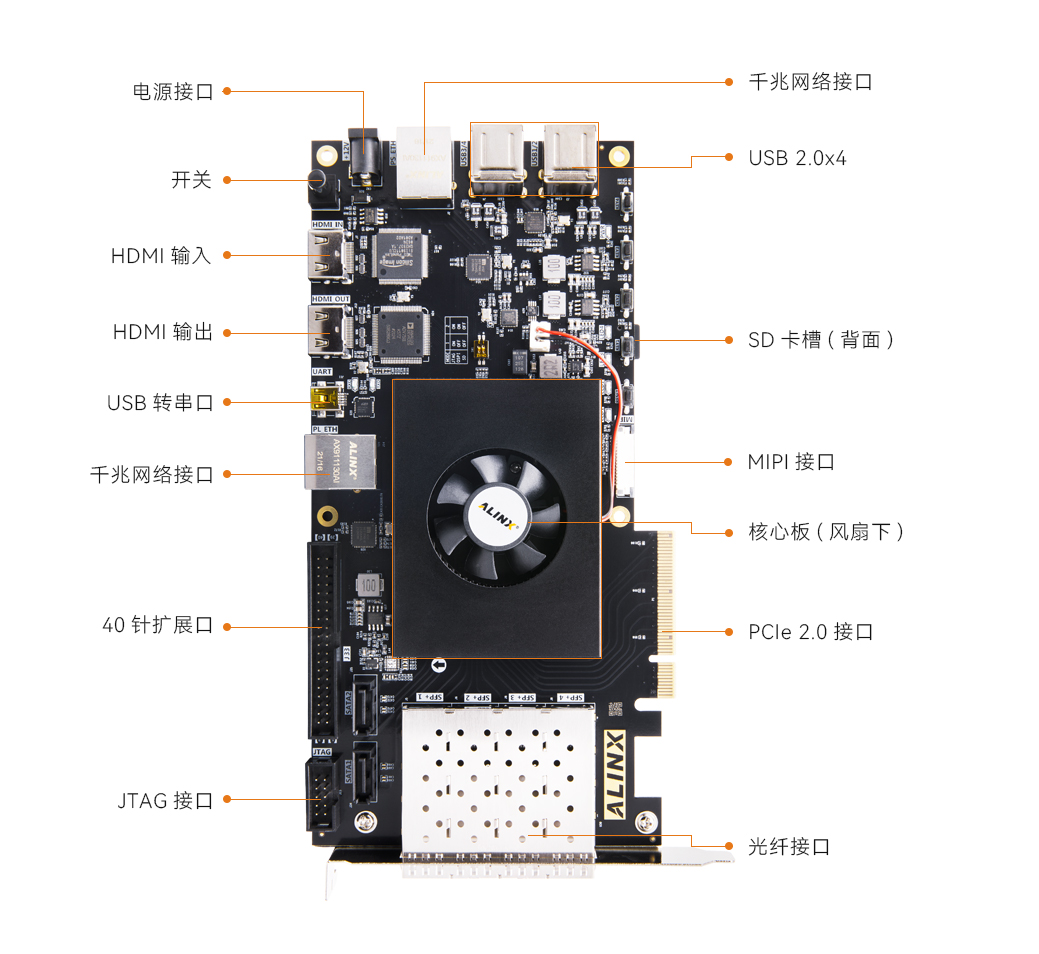

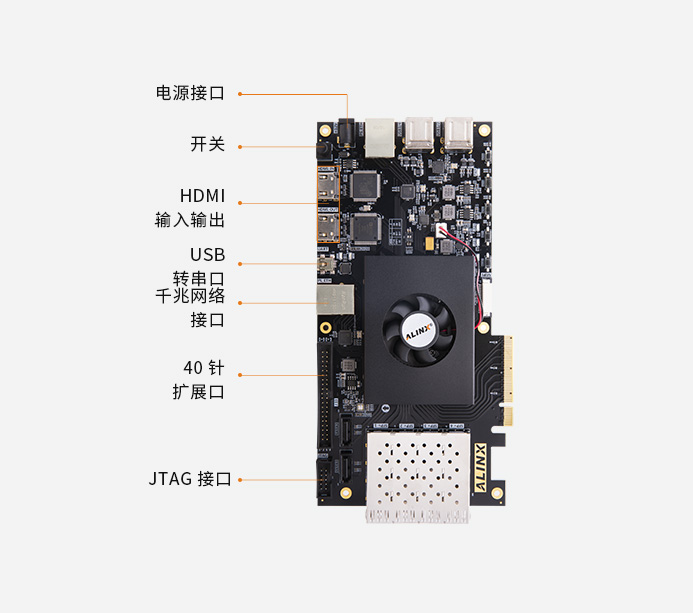

开发板
AX7Z035/AX7Z035B
FPGA 型号
XC7Z035-2FFG676I
内核 CPU
双核 ARM Cortex-A9,主频 800MHz
PL 端内存
1GB DDR3,数据速率 1600Mbps
PS 端内存
1GB DDR3,数据速率 1066Mbps
速度等级
-2
芯片级别
工业级
工作温度
-40°C~85°C
逻辑单元数量
275k
查找表
171900
触发器
343800
乘法器
900
收发器
8 路,支持 PCIE Gen2 x8
Block RAM
17.6Mbit
MIO
37 个
PL IO 口
144 个
可调电压 IO
96 个
LVDS 差分对
48 对
DDR3
4 片 512MB DDR3 共 2GB,32bit 总线,数据速率 1066Mbps
QSPI Flash
2 片 32MB QSPI FLASH 共 64MB,用作 FPGA 用户数据存储
EMMC Flash
8GB,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备
收发器
8 路 GTX,每路高达 10.3125Gb/s,适合光纤和 PCIe 数据通信
光纤接口
4 路 SFP 高速光纤接口,每路的光纤数据通信接收和发送的速度高达 10.3125Gbps
PCIe 2.0 接口
PCIe x8 高速数据传输接口,单通道通信速率高达 5Gb/s
以太网接口
2 路 1000M 以太网 RJ-45 接口, 进行以太网数据交换
JTAG 口
10 针标准的 JTAG 口,用于 FPGA 程序的下载和调试
HDMI 输入输出
HDMI 视频输入输出接口各 1 路,最高支持 1080P@60 Hz 输入输出,支持 3D 输出,不同格式的数据输入
USB 2.0 接口
4 路 USB 2.0 接口,可连接鼠标、键盘等 USB 外设
USB 转串口
1 路 USB Uart 接口,用于和电脑通信,用户调试
晶振
1 个单端 33.3333MHz 晶振提供给 PS 系统
1 个差分 200MHz 晶振提供给 PL 逻辑 DDR 参考时钟
1 个差分 125MHz 晶振提供给 GTX 收发器参考时钟
SD 卡座
1 路 Micro SD 卡座,存储操作系统镜像和文件系统
LED
9 个 LED 灯,核心板上 2 个,底板上 7 个
按键
5 个按键,1 个复位按键, 4 个 PL 用户按键
40 针扩展口
预留 1 个 40 针 2.54mm 间距的扩展口,外接 ok138cn太阳集团 各种模块( 双目摄像头,TFT LCD 屏,高速 AD 模块等 ) 扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路
输入电压
+12V 电压输入
供电
12V / 3A 供电
输入电流
3A 最大电流保护
FPGA开发板
1 块
USB 下载器
1 个
Mini USB 线
1 根
散热风扇
1 个
12V 电源
1 个
读卡器
1 个
TF 卡
1 个
PCIe 挡板
1 个
尺寸大小

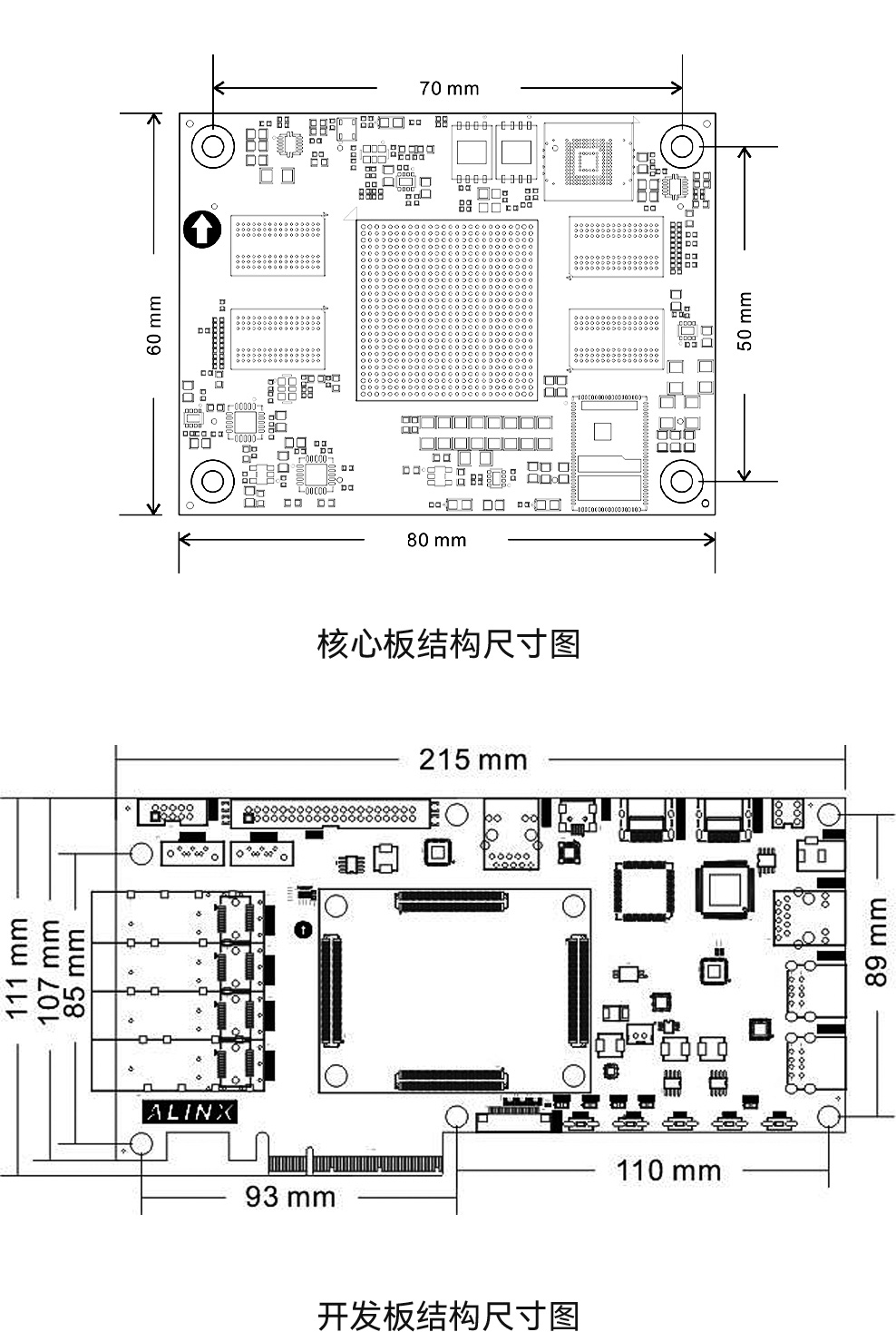

核心板 80mmx 60mm,扩展板 235mmx 110mm
叠层数量
核心板 12 层 PCB 板设计
工业以太网、多路视频传输,多路网络和光纤通信及高速数据传输交换、
每路的光纤数据通信接收和发送的速度高达 10Gb/s

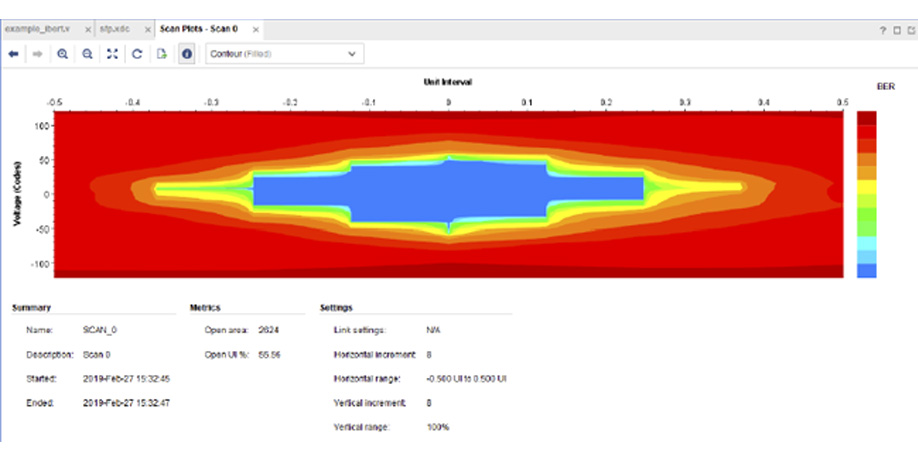

光纤收发器通信眼图
满足各种 PCIe 高速数据传输、视频图像处理需求

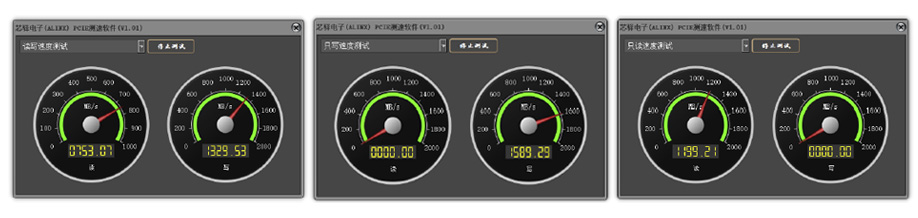

PCIe 读写速度测试

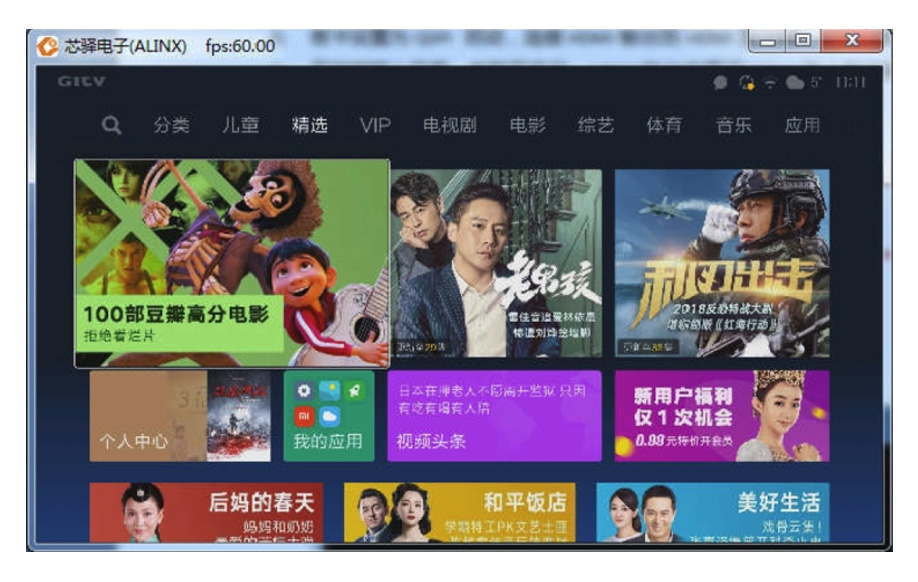

HDMI 视频输入到 PCIe 捕捉显示

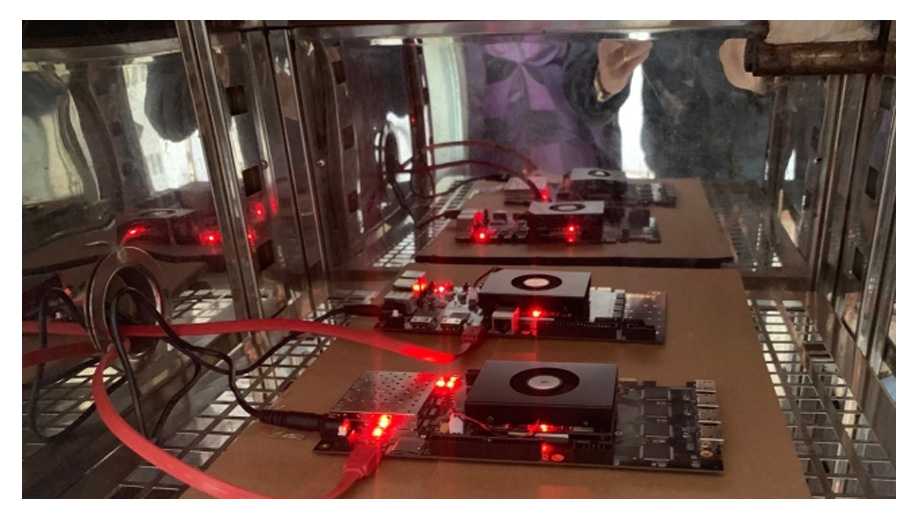

通过高低温测试,FPGA 芯片内部温度 -40℃~ 80℃

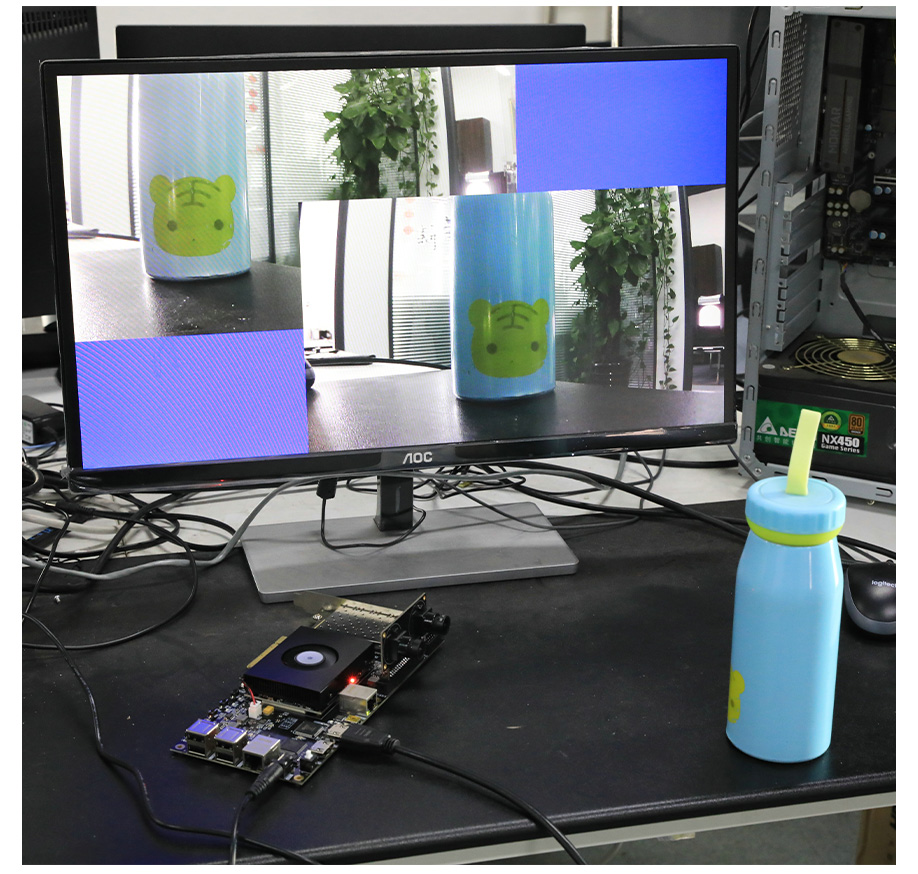

安防、视频图像采集传输、数据处理、人像识别

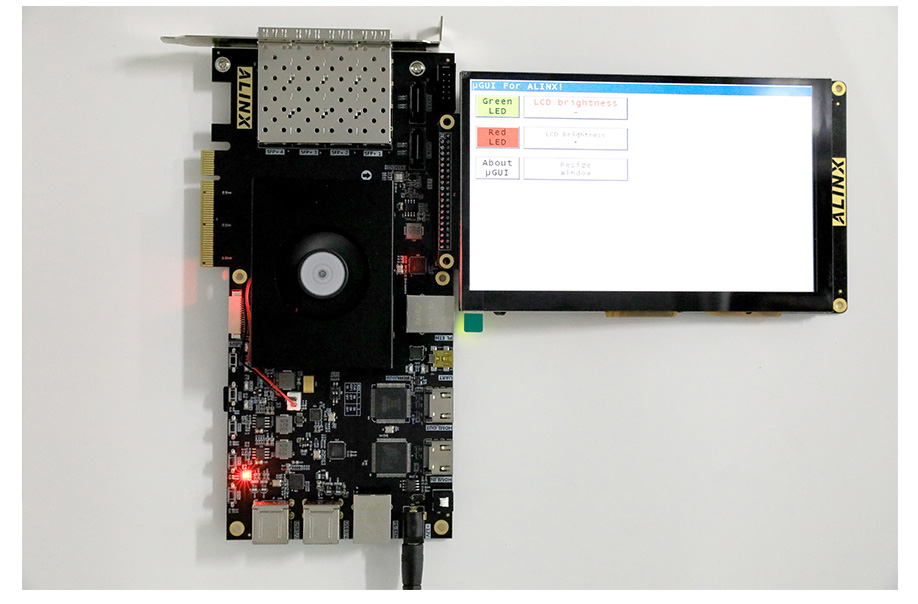

进行系统界面开发管理
AN9767/AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器
所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。
所有配件及赠品不在保修范围内。
