XC7Z020
产品型号
AX7020产地
上海EAN码
6971390270578价格
￥1399.00广泛应用于安防监控、汽车电子、 机器视觉、智能制造、视频音频采集处理、 医疗设备、仪器仪表、智能电网等行业
双核 ARM CORTEX-A9
1GB，32bit
无需购买 Xilinx 下载器
最高支持 1080P@60Hz 输出
复制以下网址到浏览器下载，vitis2019.2 软件是 Vivado2017.4 升级版
新手建议使用 Vivado2017.4 软件以及下载相关教程资料，无需重复下载 Vitis2019.2 软件和相关教程资料，vitis2019.2 相关资料持续更新中
B 站在线视频
链接：space.bilibili.com/473639301/channel/detail?cid=89526
----------------------------------
Vivado 2017.4版
AX7010 教程及资料
链接：https://pan.baidu.com/s/1xr3D1EED4zb1eyJHYTGRHg
提取码：3z1y
AX7020 教程及资料
链接：https://pan.baidu.com/s/1ESyuVX13mOGj14fzNds7Uw
提取码：dsoc
Vivado 2017.4软件包
链接：https://pan.baidu.com/s/1RiolZAHIi8hCskJJGrmSjg
提取码：1w8y

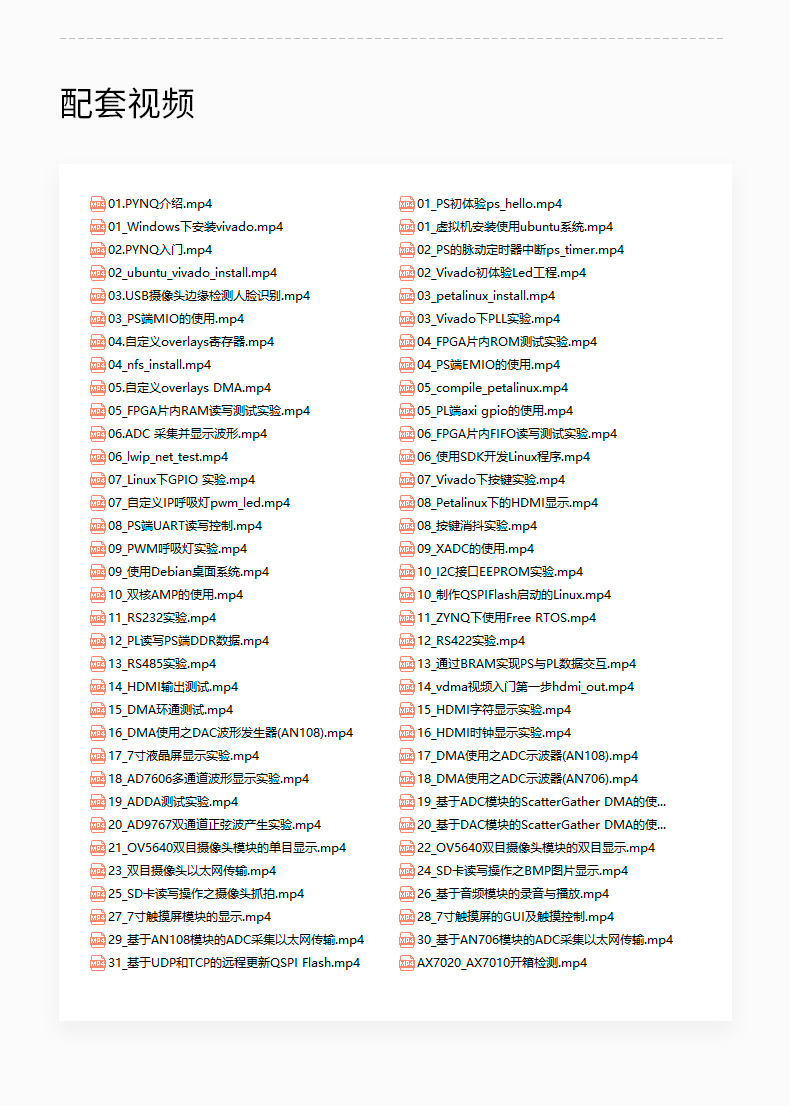

ZYNQ 视频
链接：https://pan.baidu.com/s/11_oHUzEOZlBXWLllCdTf6A
提取码：3au6
----------------------------------
Vitis 2019.2版
AX7010 教程及资料
链接：https://pan.baidu.com/s/1UdRfQSdsYw4W78TbOfdnNg
提取码：x3ad
AX7020 教程及资料
链接：https://pan.baidu.com/s/1ygosi8ZLAmZ6ZsG5Qboegw
提取码：9497
Vitis 2019.2 软件包
链接：https://pan.baidu.com/s/1_VyeV52YpMLJt-6JUNi-IA
提取码：erhw
----------------------------------
开发软件版本：Vivado 2017.4, linux 内核：petalinux4.9.0-xilinx-v2017.4
开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取
FPGA 实验篇
01. ZYNQ 简介
02. Vivado 开发环境
03. 开发板硬件介绍
04. Verilog 基础模块介绍
05. LED 闪烁实验
06. Vivado下 PLL 实验
07. FPGA 片内 RAM 读写测试
08. FPGA 片内 ROM 读写测试
09. FPGA 片内 FIFO 读写测试
10. Vivado 下按键实验
11. 按键消抖实验
12. PWM 呼吸灯实验
11. PWM 呼吸灯实验
13. I2C 接口 EEPROM 实验
14. RS232 实验
15. RS422 实验
16. RS485 实验
17. HDMI 彩条输出实验
18. HDMI 字符显示实验
19. HDMI 时钟显示实验
20. 7 寸液晶屏显示实验
21. AD7606 多通道波形显示实验
22. AD9238 双通道波形显示实验
23. ADDA 测试实验
24. AD9767 双通道正弦波产生实验
SDK 实验篇
01. 体验 ARM，裸机输出“ Hello World ”
02. PS 定时器中断实验
03. PS 端 MIO 的使用
04. PS 端 EMIO 的使用
05. PL 端 AXI GPIO 的使用
06. 以太网实验（ LWIP ）
07. 自定义 IP 实验
08. PS 端 UART 读写控制
09. XADC 的使用
10. 双核 AMP 的使用
11. ZYNQ 下使用 Free RTOS
12. PL 读写 PS 端 DDR 数据
13. 通过 BRAM 实现 PS 与 PL 数据交互
14. 使用 VDMA 驱动 HDMI 显示
15. DMA 环通测试
16. DMA 使用之 DAC 波形发生器 ( AN108 ）
17. DMA 使用之 ADC 示波器 ( AN108 ）
18. DMA 使用之 ADC 示波器 (AN9238)
19. DMA 使用之 ADC 示波器 ( AN706）
20. 基于 ADC 模块的 Scatter Gather DMA 使用 ( AN108 )
21. 基于 DAC 模块的 Scatter Gather DMA 使用 ( AN9767 )
22. OV5640 摄像头的采集显示一
23. OV5640 摄像头的采集显示二
24. 双目摄像头以太网传输
25. SD 卡读写操作之 BMP 图片显示
26. SD 卡读写操作之摄像头抓拍
27. 音频模块 AN831 的录音与播放
28. 7 寸触摸屏模块的显示
29. 7 寸触摸屏的 GUI 及触摸控制
30. AN108 模块 ADC 采集以太网传输
31. AN9238 模块 ADC 采集以太网传输
32. AN706 模块 ADC 采集以太网传输
33. 基于 UDP / TCP 远程更新 QSPI Flash
Linux 实验篇
01. 安装虚拟机和 Ubuntu 系统
02. Ubuntu 安装 Linux 版 Vivado 软件
03. PetaLinux 工具安装
04. NFS 服务软件安装
05. 使用 PetaLinux 定制 Linux 系统
06. 使用 SDK 开发 Linux 程序
07. Linux 下 GPIO 实验
08. PetaLinux 下 HDMI 显示
09. 使用 Debian 8 桌面系统
10. 制作 QSPL Flash 启动 Linux
11. QT 在 ZYNQ 上的应用
12. OpenCV 应用 ( USB 摄像头显示 ）
13. 双目摄像头模块 OpenCV 显示
14. 触摸屏模块的应用 ( AN0701 )
15. AXI DMA 读写测试
16. 基于 DMA ADC 波形显示 ( AN706 ）
17. 自动运行的 Petalinux 程序
18. 附录：Linux 常用命令
PYNQ 实验篇
01. PYNQ 简介
02. PYNQ 镜像
03. 运行 PYNQ
04. Amba 文件共享
05. 常见问题
06. USB 摄像头边沿检测
07. USB 摄像头人脸识别
08. 基于寄存器操作自定义 Overlays
09. 含有 DMA 操作自定义 Overlays
10. ADC 采集并显示波形
LINUX 驱动篇
01. 字符设备
02. 字符设备的新写法
03. 设备树和 of 函数
04. Pinctrl 和 Gpio 子系统
05. 并发的处理
06. Pio 输入
07. 定时器
08. 中断
09. 阻塞 IO
10. 非阻塞 IO
11. 异步 IO
12. Platform 平台设备
13. Platform 与设备树
14. MISC 设备驱动
15. Input 子系统
16. Pwm 驱动
17. I2C 驱动
18. USB 驱动
19. SPI 驱动
20. 串口驱动
21. 块设备驱动
22. 网卡驱动
23. DMA 驱动
24. 多点触摸屏驱动
25. LCD 驱动
AN831 套餐
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
AN831
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
双目摄像头
●
●
7 寸屏
●
●
套餐配套模块，点击了解更多

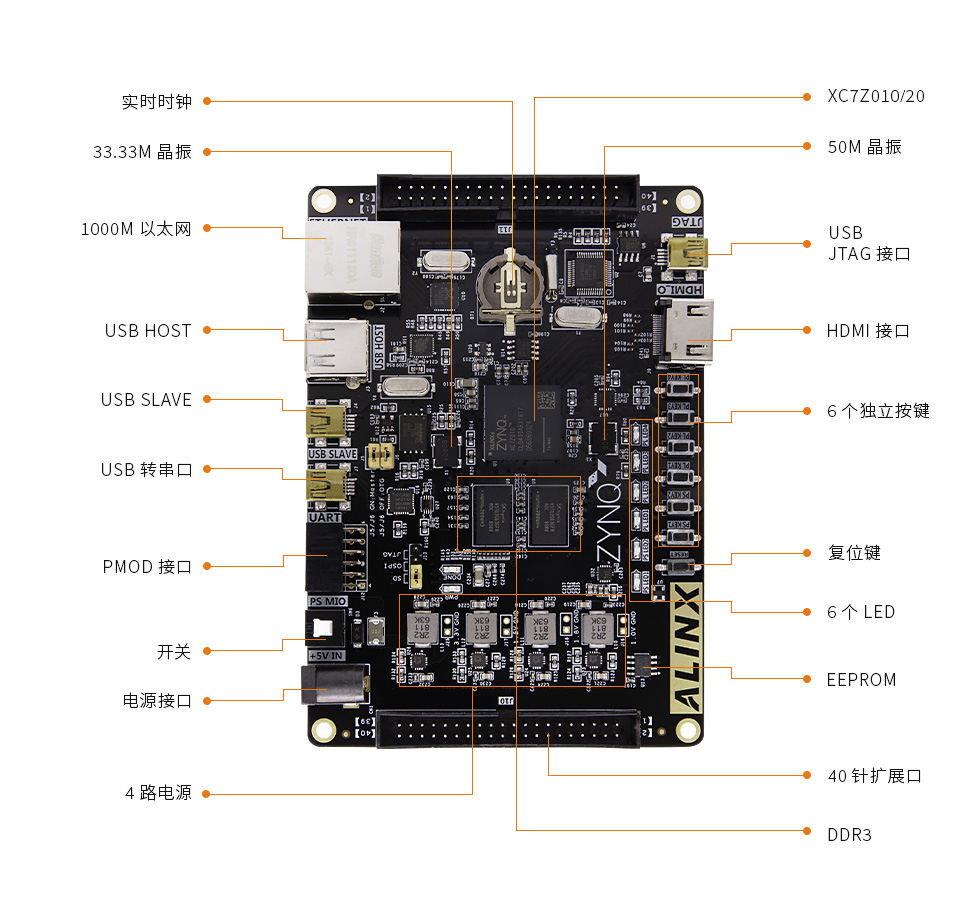

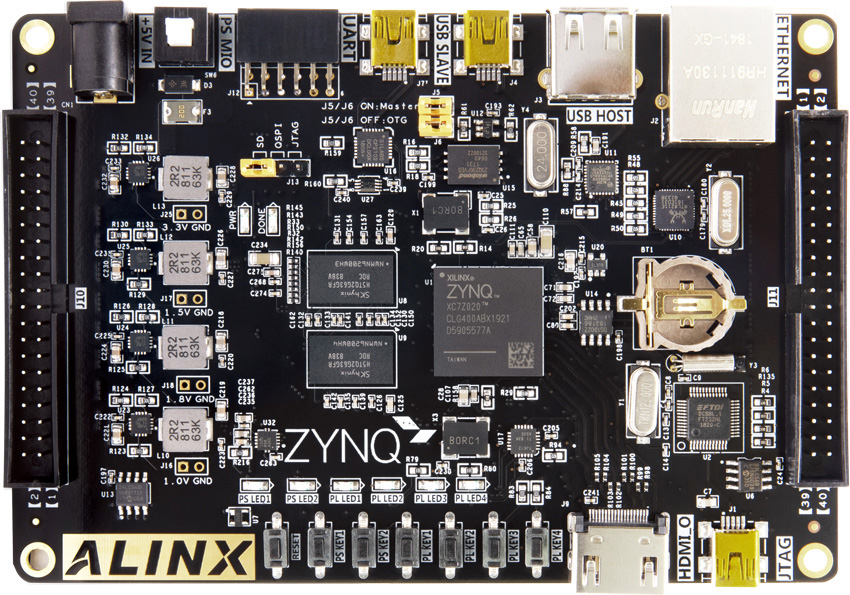

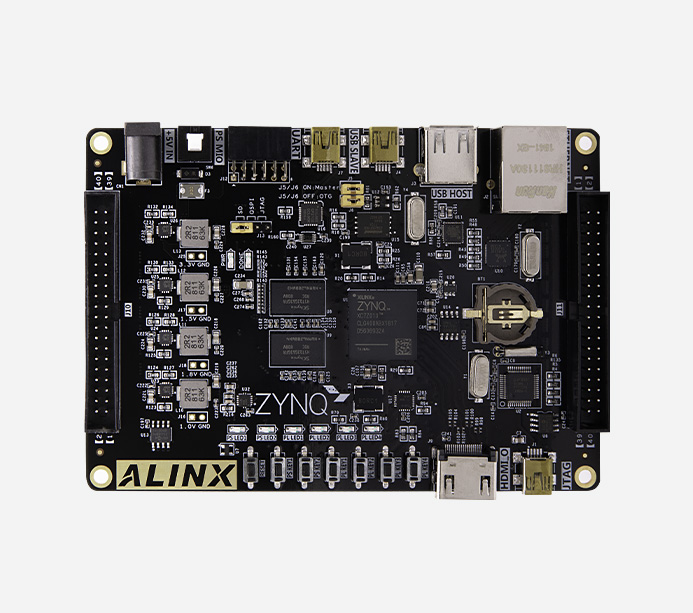

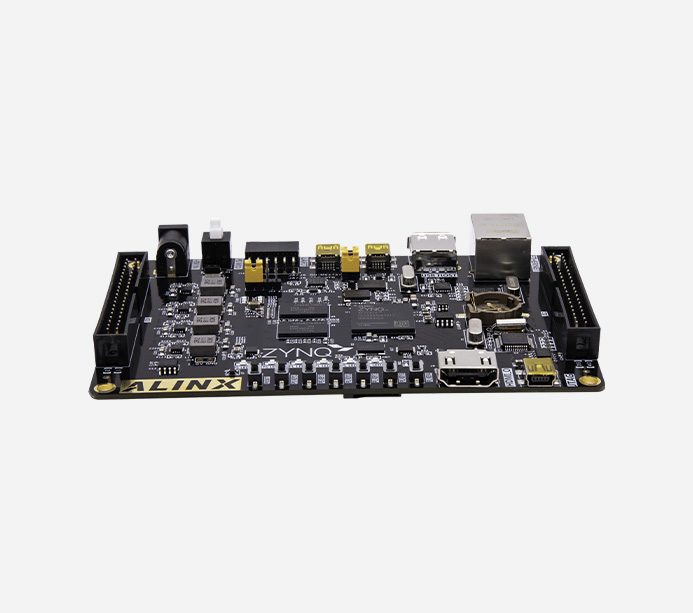

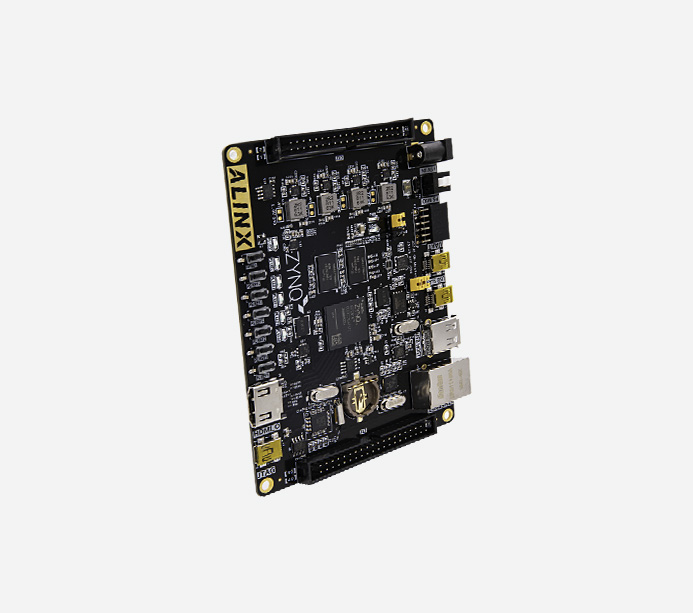

开发板

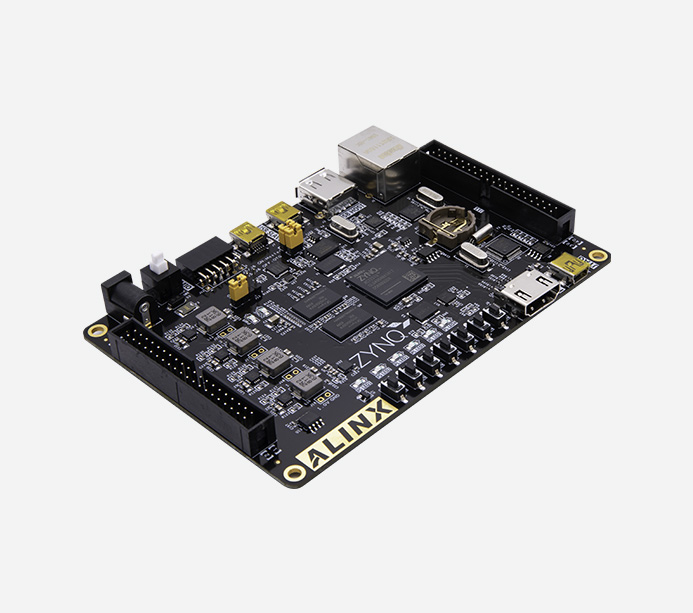

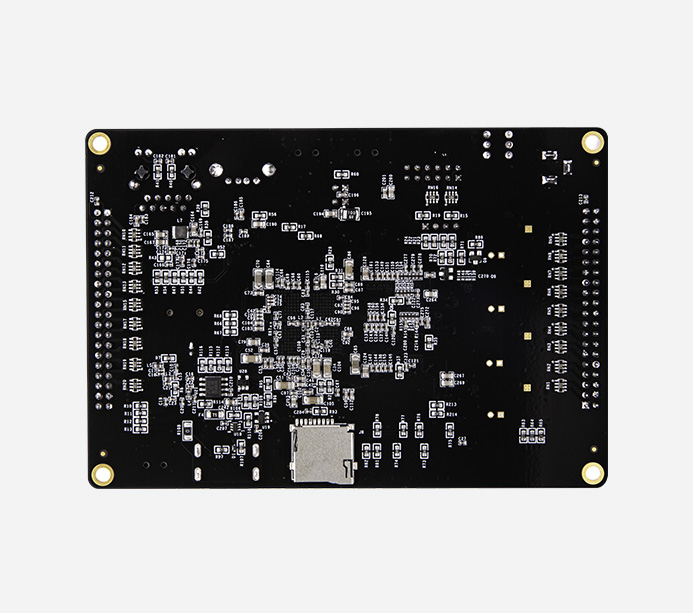

AX7020
FPGA 型号
XA7Z020-1CLG4001/XC7Z020-2CLG400
内核 CPU
双核 ARM Cortex-A9
内存
DDR3 1GB，数据速率 1066Mbps
逻辑单元数量
85k
查找表
53200
触发器
106400
乘法器
220
Block RAM
4.9Mb
PS MIO
8个
PL IO
94个
JTAG 口
板载 1 路 USB JTAG 接口，无需购买 Xilinx 下载器，通过 USB 线及板载的 JTAG 电路对 ZYNQ 系统进行调试和下载
以太网接口
1 个 10/100M/1000M 自适应以太网 RJ-45 接口，用于和电脑及其它网络设备进行数据交换
HDMI 接口
1 个 HDMI 图像视频输出接口，1080P 图像视频输出
USB HOST
1 个 USB2.0 HOST 接口，用于连接鼠标、键盘和 U 盘等 USB 外设
USB OTG
1 个 USB2.0 OTG 接口，用于和 PC 或 USB 设备的 OTG 通信
ＵSB Uart
1 个 USB Uart 接口，用于和 PC 或外部设备的串口通信
实时时钟
1 个 RTC 实时时钟，配有电池座，电池的型号为 CR1220 ( 电压为 3V，电池需另购 )
EEPROM
1 个 IIC 接口的 EEPROM 24LC04
LED
6 个用户发光二极管LED，2 个 PS 控制，4 个 PL 控制
按键
7 个按键，1 个 CPU 复位按键，2 个 PS 控制按键，4 个 PL 控制按键
晶振
1 个 33.333Mhz 有源晶振，给 PS 系统提供稳定的时钟源
1 个 50MHz 有源晶振，为 PL 逻辑提供额外的时钟
TF 卡座
可插入 Micro SD TF 卡，存储操作系统镜像和文件系统
PMOD
1 路 12 针的扩展口 ( 2.54mm间距 )，扩展 ZYNQ 的 PS 系统的 MIO
扩展口
2 路 40 针的扩展口 ( 2.54mm 间距 )，扩展 ZYNQ 的 PL 部分的 IO 可以接 7 寸 TFT 模块、摄像头模块和 AD/DA 模块等扩展模块
输入电压
+5V 电压输入
供电
5V / 2A 供电
输入电流
2A 最大电流
FPGA 开发板
1 块
TF 卡
1 个
Mini USB 线
2 根
读卡器
1 个
5V 电源
1 个
透明保护板
1 块

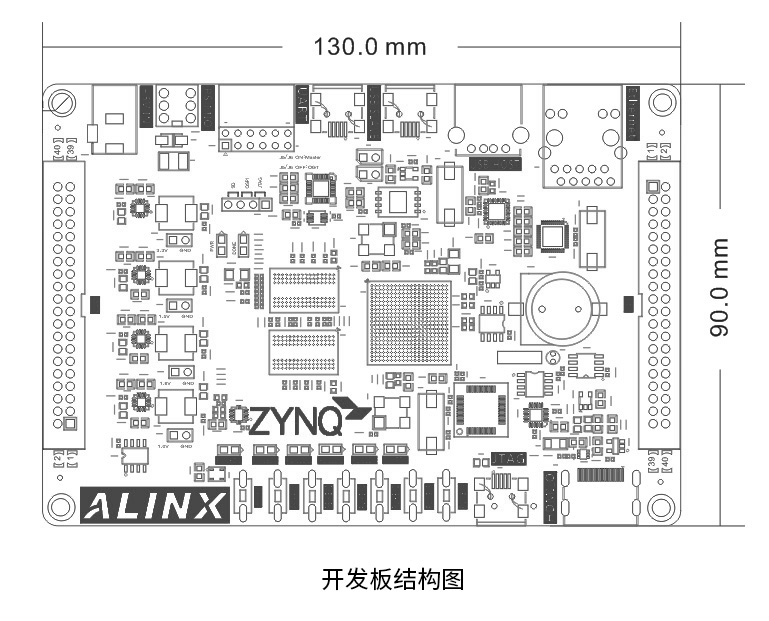

尺寸大小
130mmx 90mm
叠层数量
采用 8 层 PCB 板设计，预留独立电源层和 GND 层
PYNQ＝PYTHON+ZYNQ
PYNQ＝PYTHON+ZYNQ

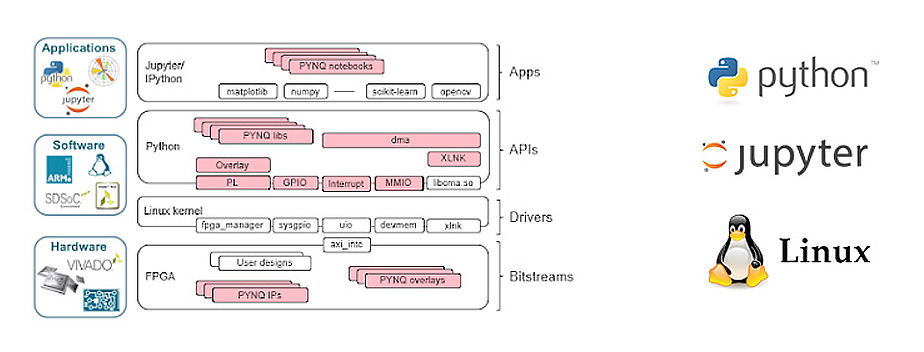

直接调用 PYTHON 库和 FPGA 硬件库进行功能开发，通过 ZYNQ（ SOC ）轻松的设计嵌入式系统

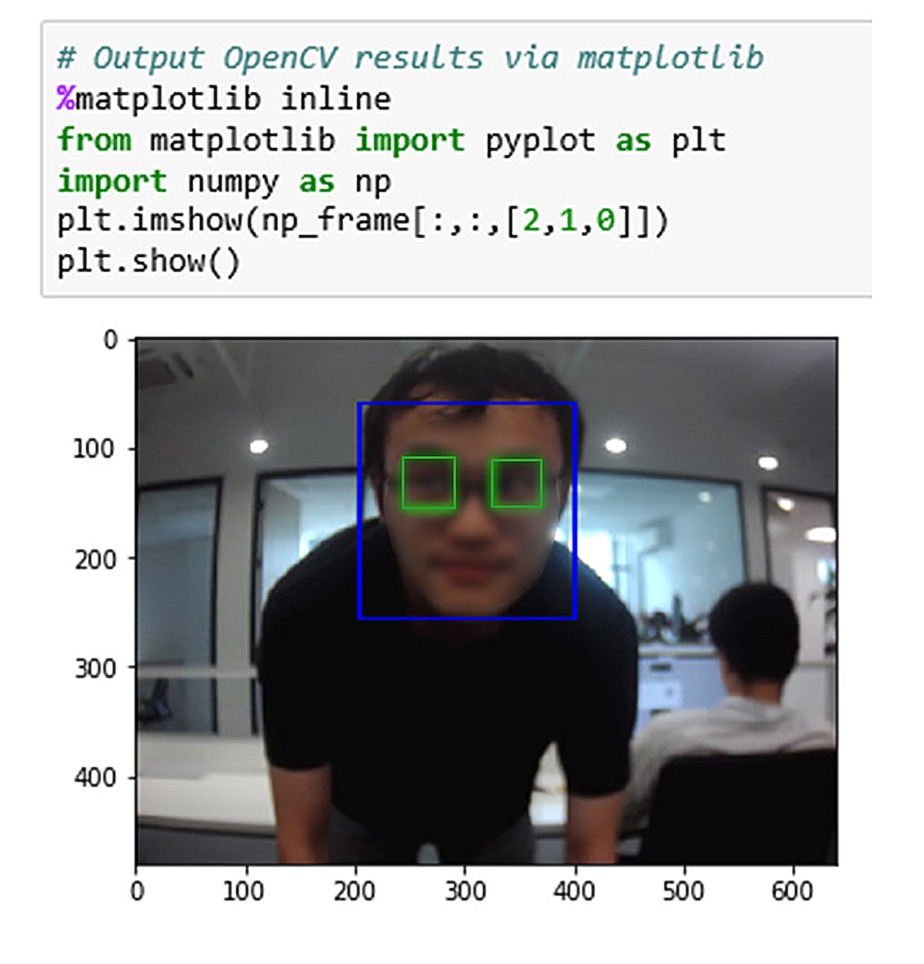

无需设计可编程逻辑电路的情况下即可通过 PYNQ 进行 APSOC 编程，并且代码可直接在 ZYNQ 7000 上进行开发和测试。
通过 PYNQ，可编程逻辑电路将作为硬件库导入并通过其 API 进行编程，其方式与导入和导入和编程软件库基本相同。
利用 ZYNQ 中的可编程逻辑和 ARM 进行编程，其方式与导入和编程软件库基本相同。
利用 ZYNQ 中的可编程逻辑和 ARM 处理器的优势来构建嵌入式系统，极大加快开发进程、缩短开发周期、降低开发难度。
1GB RAM 内存
智能识别、医疗安防、车载数码、工业控制、智能电网
双目摄像头模块 AN5642 进行视频采集，通过 ZYNQ 开发板的 HDMI 接口显示到显示器上。
ZYNQ 开发板运行 Linux 操作系统，视频数据使用 QT 进行显示，实现双目同步显示。
AN9767/AN706 模块上机展示图
信号源输出的信号连接到 AN9767/AN706 模块，通过 ZYNQ 开发板的 HDMI 接口显示到显示器，运行 Linux 操作系统使用 QT 进行波形数据绘制，整个过程涉及到 PL 跟 PS 的数据传输，以及 Linux 系统下的软件开发
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。
所有配件及赠品不在保修范围内。
