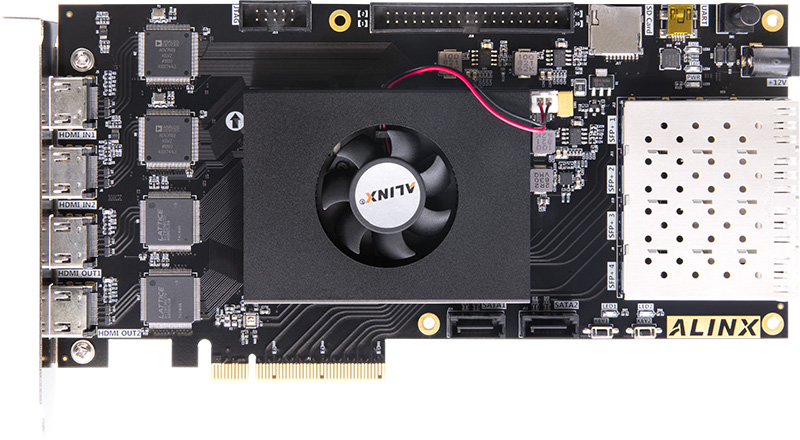

ok138cn太阳集团 XILINX Kintex-7 FPGA开发板7325 XC7K325 光纤 PCIE 4K视频 HDIMI AV7K325

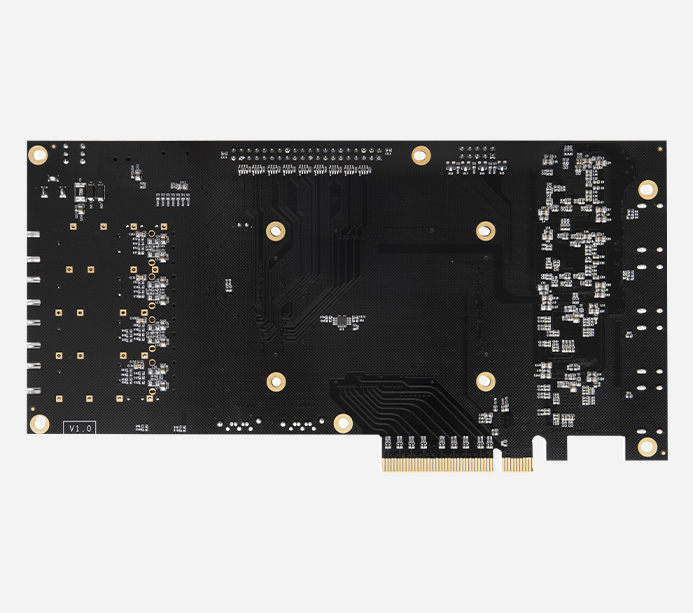

开发板

AN9767 套餐

AN706 套餐

AN9238 套餐

视频套餐

豪华套餐

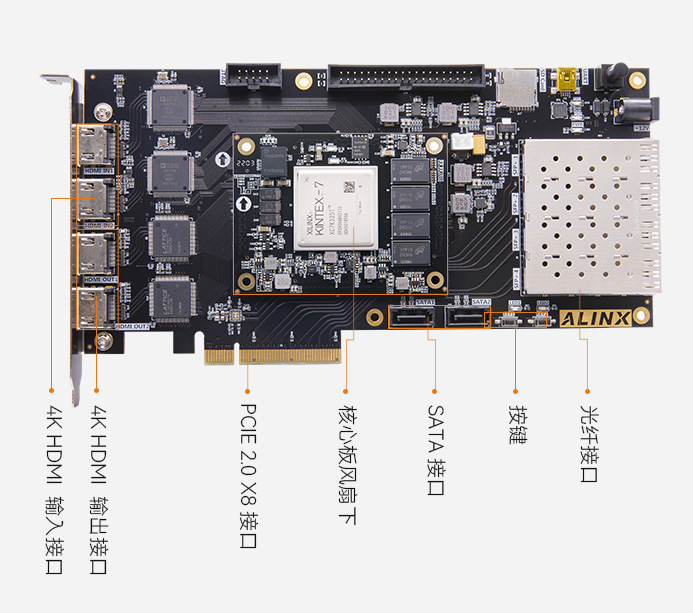

开发板

●

●

●

●

●

●

下载器

●

●

●

●

●

●

AN9767

●

●

AN706

●

●

AN9238

●

●

双目摄像头

●

●

4.3 寸屏

●

●

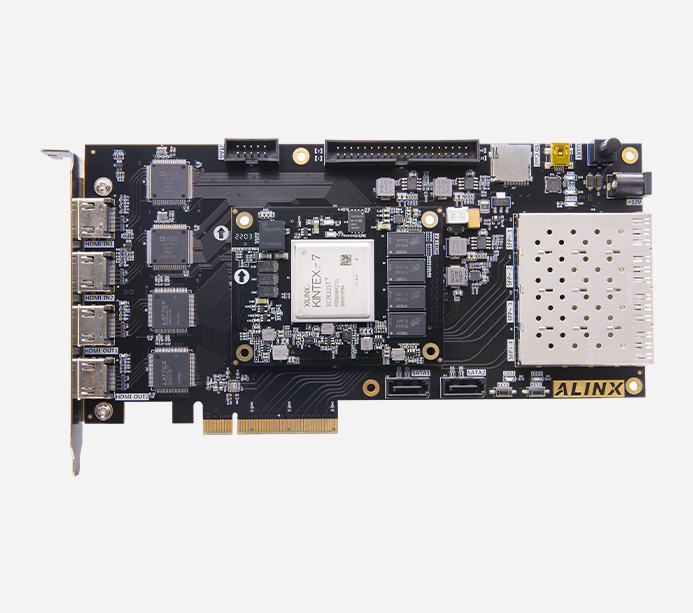

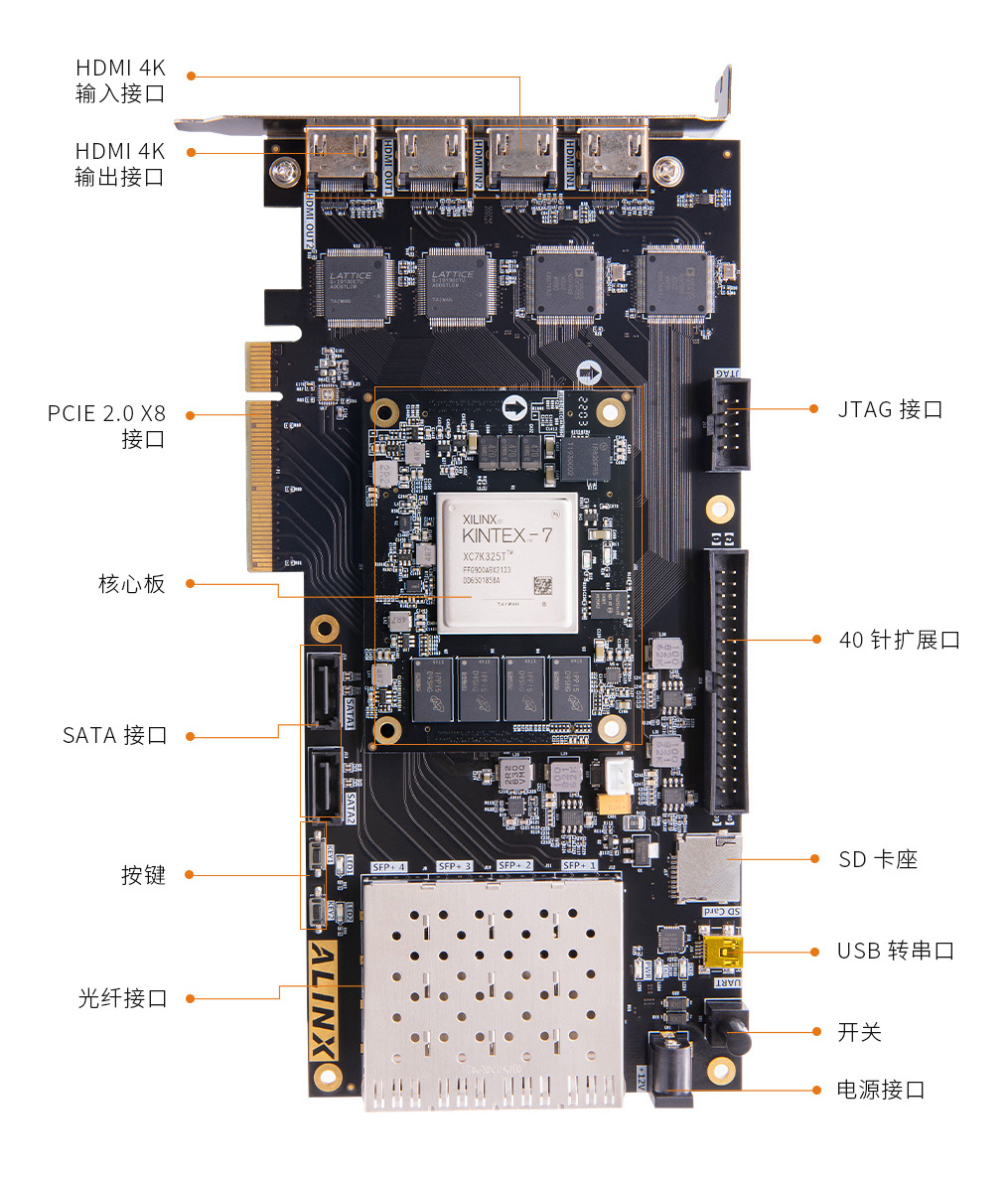

型号

XC7K325T-2FFG900I

PCIe Gen2

1

逻辑单元

326,080

收发器

16 个 12.5Gb/s max

查找表

50,950

触发器

407,600

Block RAM

16,020Kb

DSP 处理单元

840

温度等级

工业级 -40℃-85℃

XADC

1 个 12bit 1Mbps AD

速度等级

-2

有源差分晶振

2 个

DDR3

4x 512MB DDR3，64bit 总线，数据速率 1600Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 配置文件和用户数据存储

晶振

高精度 LVDS 有源差分晶振，一个是 200MHz 给系统提供稳定的时钟源一个是 125MHz 为 GTX 收发器提供稳定的时钟输入

收发器

16 路 GTX，每路高达 12.5Gb/s，适合光纤通信和 PCIe 数据通信

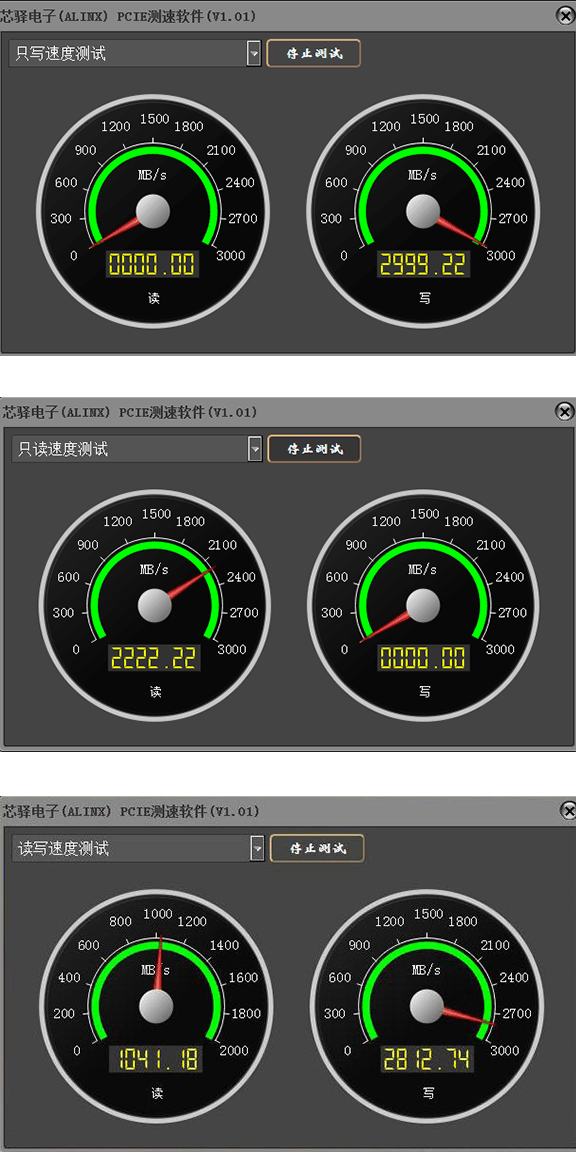

PCIe x8 接口

1 路标准的 PCIE x8 接口用于和电脑主板的 PCIE 通信，支持 PCI Express 2.0 标准，单通道通信速率可高达 5Gb/s

SFP 光纤

4 路高速 SFP 光纤通信接口，每路接收和发送速度高达 10Gb/s

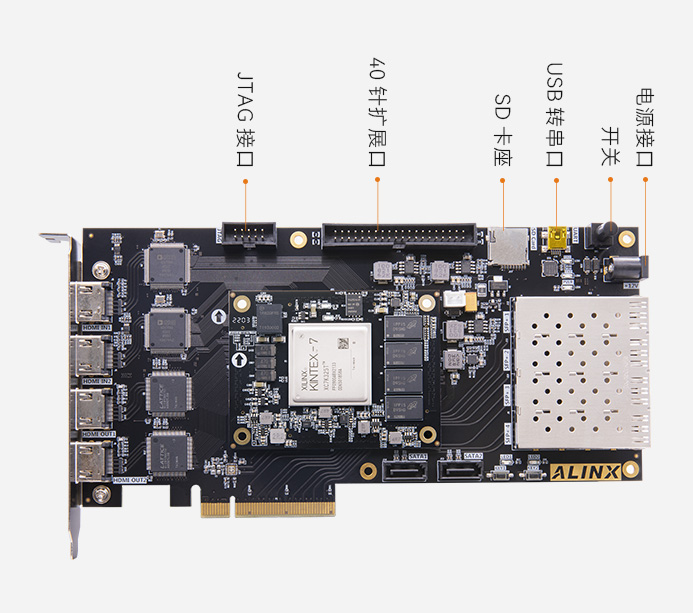

JTAG 口

10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试

HDMI 输入输出

HDMI 输入输出各 2 路， 支持 4K@30 帧输入输出

USB 转串口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

SATA 接口

2 路 SATA 接口，外接硬盘

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

LED

核心板 2 个，扩展板 5 个

按键

2 个用户按键

40 针扩展口

预留 1 个 40 针 2.54mm 间距的扩展口，可外接 ok138cn太阳集团 各种模块 （ 双目摄像头，TFT LCD 屏，高速 AD 模块等 ）扩展口包含 5V 电 源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路

输入电压

+12V 电压输入

供电

12V / 3A 供电

输入电流

3A 最大电流

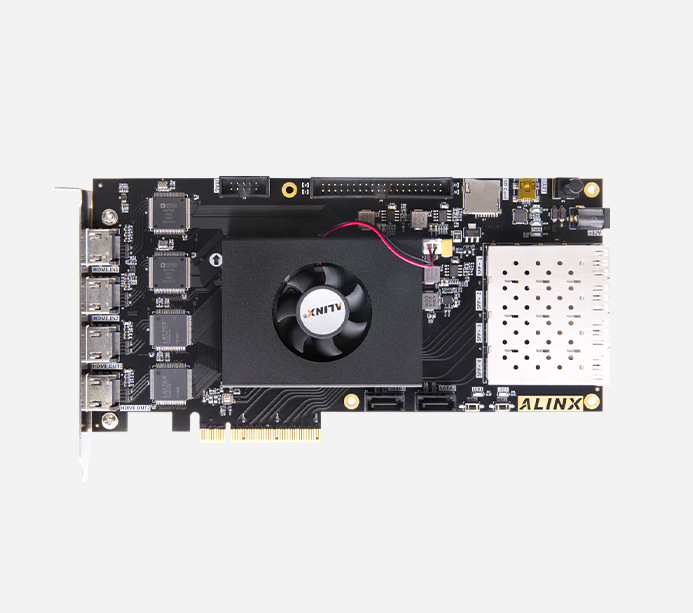

FPGA 开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

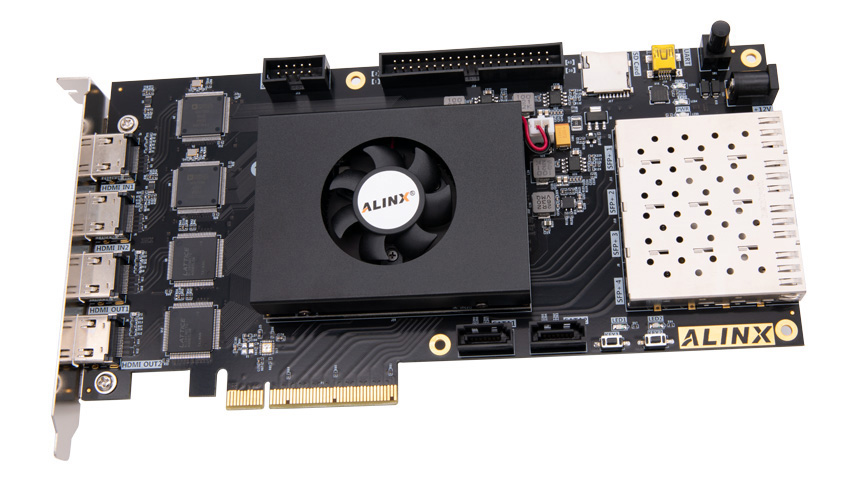

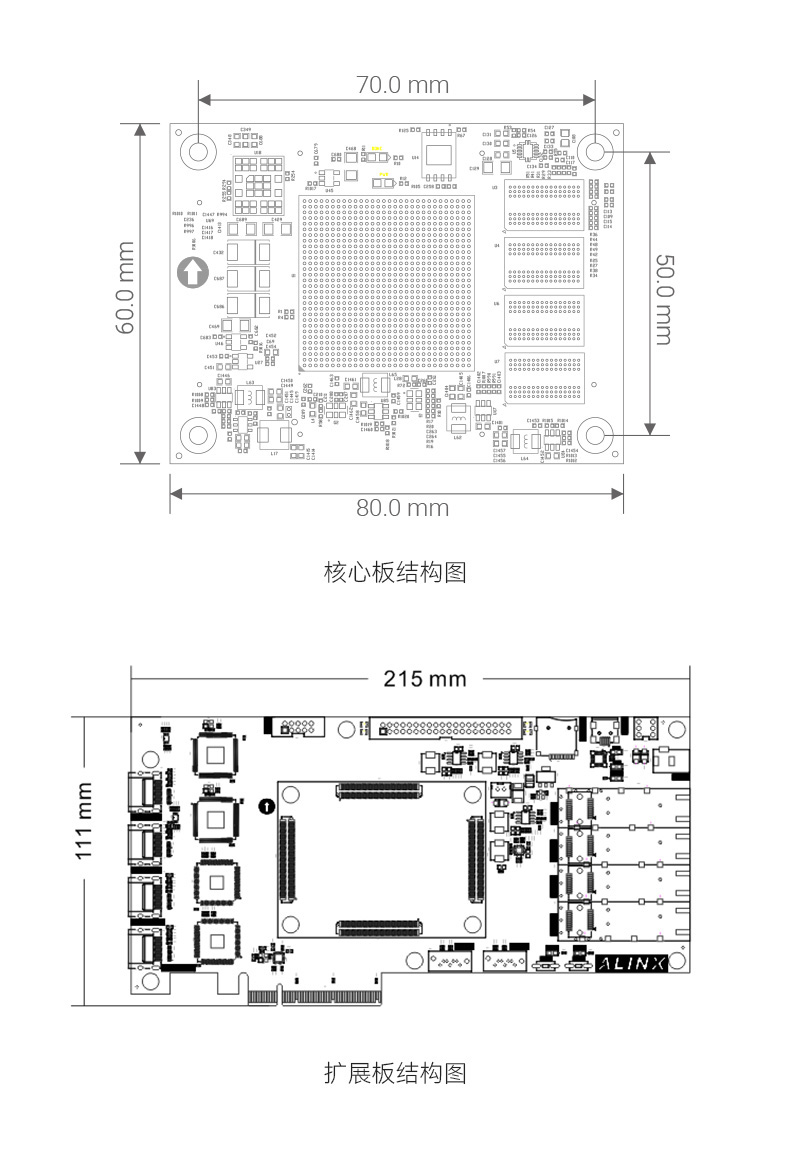

尺寸大小

核心板 80mm x 60mm，扩展板 215mm x 111mm

叠层数量

核心板 14 层 PCB 板设计，扩展板采用 6 层 PCB 板设计预留独立电源层和 GND 层
