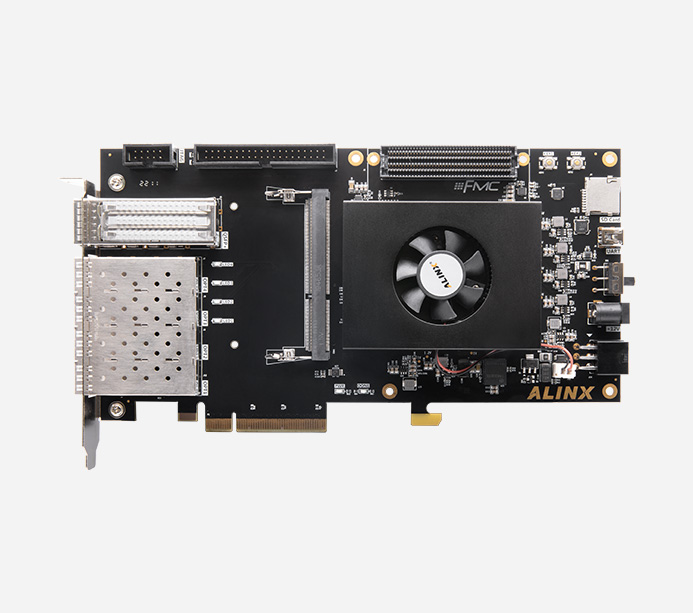

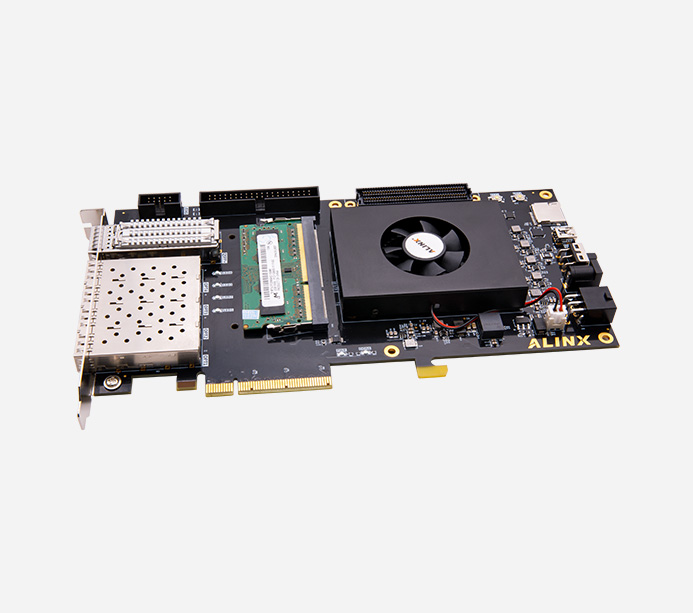

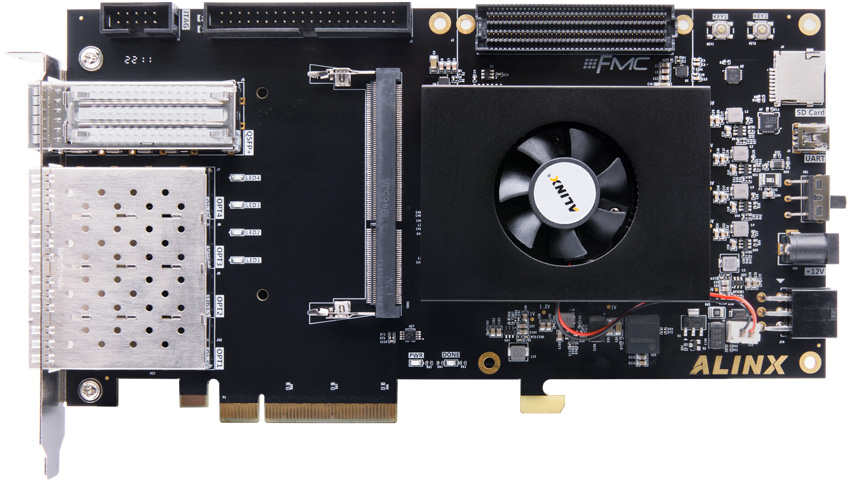

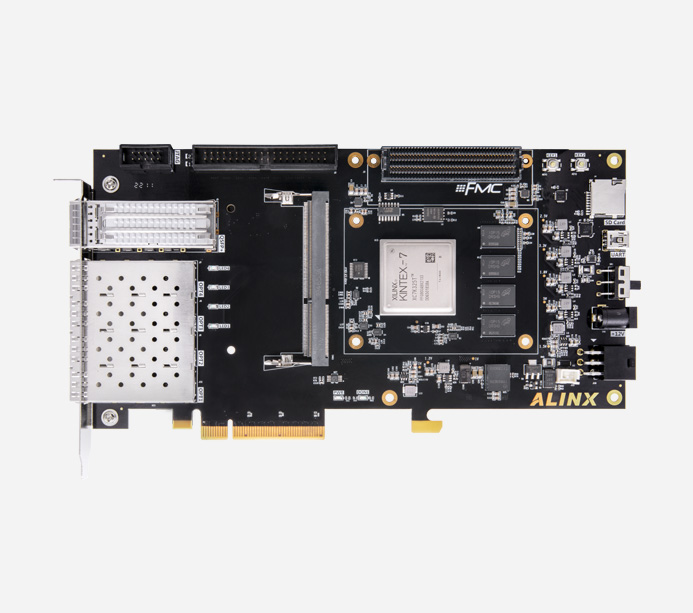

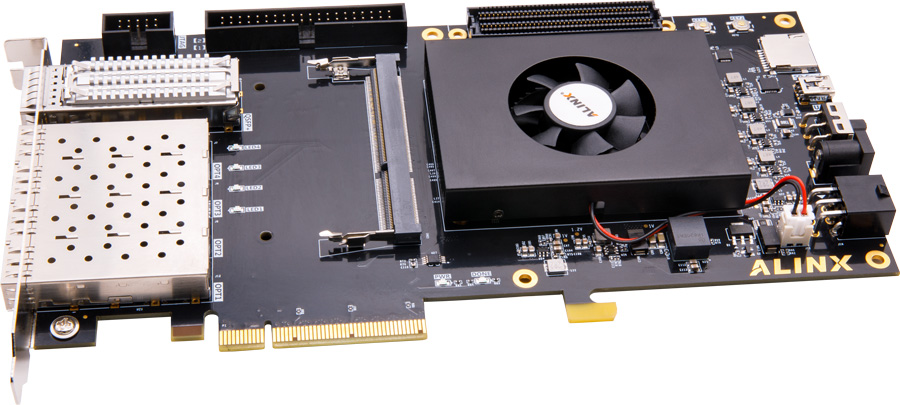

XILINX Kintex7 光纤 PCIE FMC LPC FPGA开发板7K325 XC7K325 黑金 ok138cn太阳集团 AX7325B

XC7K325

  • 产品型号

    AX7325B
  • 产地

    上海
  • EAN码

    6971390271742
  • 价格

    ¥4999.00

产品推荐




Xilinx Kintex-7 PCIe 光纤通信 FPGA 开发板

1 个 PCIe x8 接口,1 路 40G QSPF+ 光纤接口,4 路 10G SFP 光纤接口
2GB DDR3,1 个 FMC 扩展接口等

满足用户 PCIe 数据加速、光纤通信、高速数据交换存储、视频图像采集传输处理以及工业控制要求


技术支持

配套例程及配套资料 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

01. vivado 2017.4 安装
02. vivado 下 LED 流水灯实验及仿真
03. vivado 下按键实验
04. vivado 下 PLL 实验
05. 串口收发实验
06. 按键消抖实验
07. LM75 温度测试例程
08. SD 卡读写实验
09. HDMI 彩条输出
10. AN430 4.3 寸屏彩条输出
11. 7 寸屏彩条输出
12. HDMI 输入输出环通测试
13. DDR3 读写数据测试
14. 扩展内存条读写数据测试
15. AN831 录音与播放实验
16. SD 卡音乐播放例程
17. 字符 HDMI 显示
18. 字符 4.3 寸屏显示
19. 字符 7 寸屏显示
20. SD 卡图片 HDMI 显示
21. SD 卡图片 4.3 寸 LCD 显示
22. SD 卡图片 7 寸 LCD 显示
23. 双目摄像头采集 HDMI 显示


25. AD9238 波形显示例程
26. AD7606 波形显示例程
27. AD / DA 测试例程
28. 125M 多通道 AD 测试例程
29. AD9767 双通道正弦波产生
30. AD9767 双通道三角波产生
31. 千兆以太网传输实验
32. AD9238 以太网传输例程
33. AD7606 以太网传输例程
34. AD9280 以太网传输例程
35. 千兆以太网视频传输实验
36. GTX1.25G 光纤通信测试
37. GTX10G 光纤通信测试
38. GTX10G QSFP 到 4 路 SFP
39. 视频图像 GTX 光纤传输
40. PCIe 速度测试例程
41. PCIe 之 HDMI 入例程
42. PCIe 之 HDMI 输出例程
43. PCIe 之 Xdma 接口进阶篇
44. PCIe 之 ADC 传输例程
45. 万兆网 UDP 数据通信例程

产品套餐







FL9134 HDMI 套餐

AN831 音频套餐

光纤套餐

AN9767 采集套餐

AN706 采集套餐

AN9238 采集套餐

视频套餐

豪华套餐

开发板

下载器

FL9134



AN831







光纤模块







AN9767







AN706







AN9238







双目摄像头







液晶屏








套餐配套模块,点击了解更多


FL9134 HDMI FMC 子板


AN831 音频模块


光纤模块


  AN9238 双通道 AD 套餐


 AN9767 双通道 DA 模块


 AN706 多通道 AD 模块


 AN5642 双目摄像头模块


 AN430 液晶屏

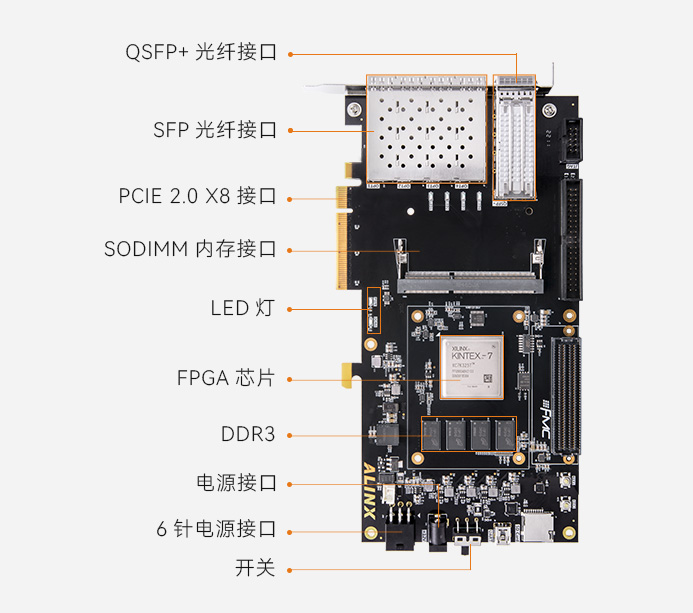

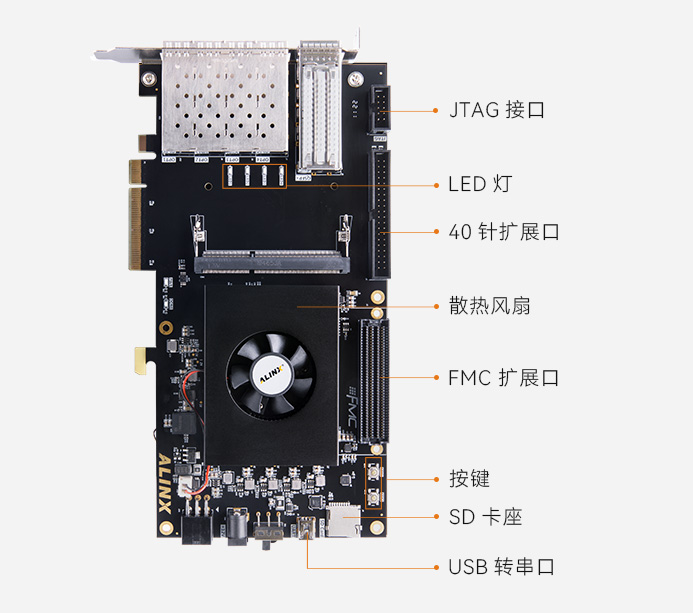

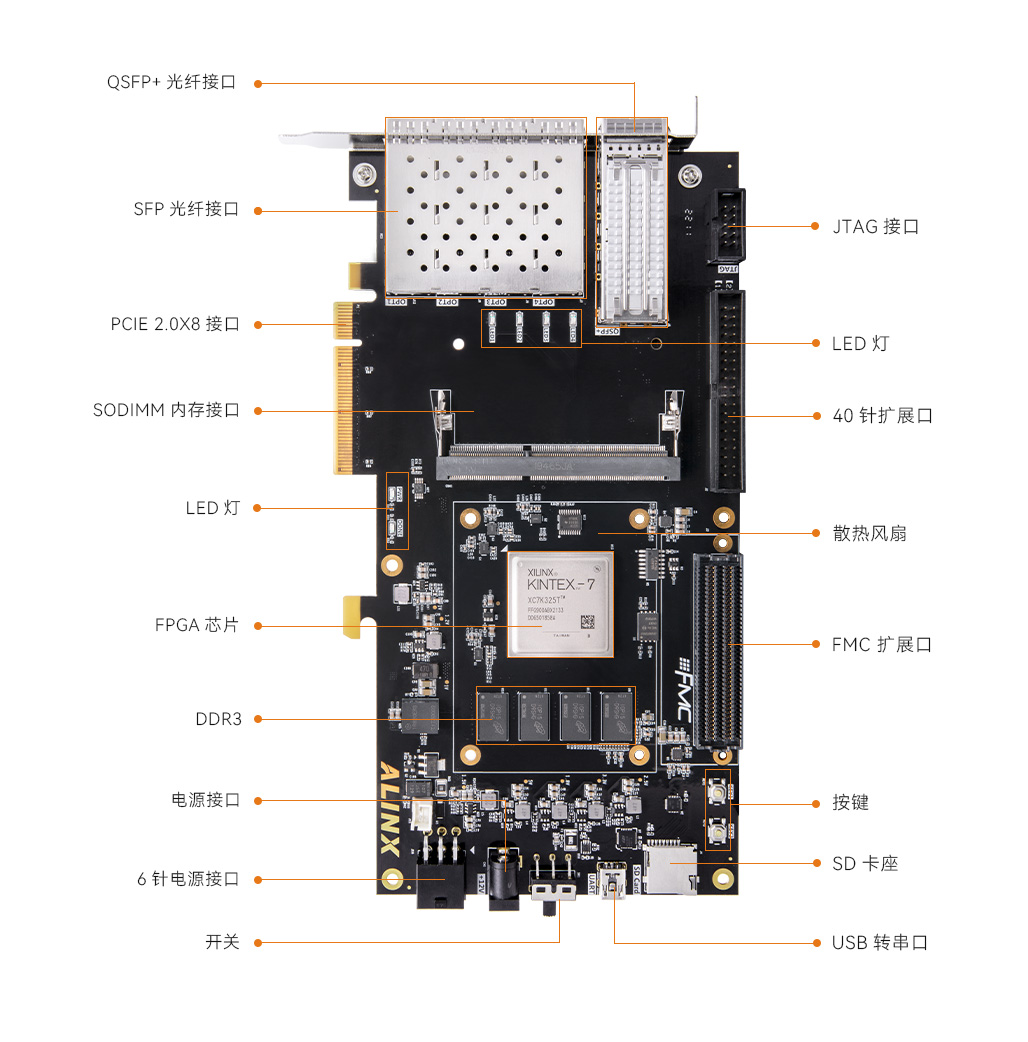

功能接口

·开发板



产品参数

FPGA 芯片主要参数

型号

XC7K325T-2FFG900I

PCIe Gen2

X8

逻辑单元

326,080

收发器

16 个 12.5Gb/s max

查找表

50,950

触发器

407,600

Block RAM

16,020Kb

DSP 处理单元

840

温度等级

工业级 -40℃-85℃

速度等级

-2

XADC

1 个 12bit 1Mbps AD

功能和接口

DDR3

2GB DDR3,64bit 总线,数据速率 1600Mbps

QSPI Flash

1 片 16MB QSPI FLASH,可用作 FPGA 配置文件和用户数据存储

晶振

2 路 200Mhz 差分时钟,为 DDR 控制器提供参考时钟
2 路分别为 125Mhz 和156.25Mhz 差分时钟,为高速收发器 GTX 部分提供差分时钟源

GTX 收发器

16 路 GTX,每路高达 12.5Gb/s,适合光纤通信和 PCIe 数据通信

PCIe x8 接口

1 路标准的 PCIE x8 接口用于和电脑主板的 PCIE 通信,支持 PCI Express 2.0 标准,单通道通信速率可高达 5Gb/s

SFP 光纤

4 路高速 SFP 光纤通信接口,每路接收和发送速度高达 10Gb/s

QSFP+光纤

1 路高速 QSFP+光纤通信接口,每路接收和发送速度高达 40Gb/s

内存扩展口

1 个 SODIMM 内存条接口,适用 DDR3 内存条,数据宽度为 64 位

JTAG 口

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

温度传感器

1 片温度传感器芯片 LM75,用于检测板子周围环境的温度

USB 转串口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

FMC 扩展口

1 个标准 FMC LPC 的扩展口,可接 XILINX 或 ok138cn太阳集团 的各种 FMC 模块(HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等)

SD 卡座

1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

LED

1 个电源指示灯,1 个 DONE 配置指示灯,4 个 FPGA 控制指示灯

按键

2 个用户按键,连接到 FPGA 的普通 IO

40 针扩展口

预留 1 个 40 针 2.54mm 间距的扩展口,可接 ok138cn太阳集团 各种模块(双目摄像头,TFT LCD 屏,高速 AD 模块等)扩展口包含 5V 电源 1 路, 3.3V 电源 2 路,地 3 路,IO 口 34 路

电源参数

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流




包装清单

FPGA 开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

PCIe 挡板

1 个

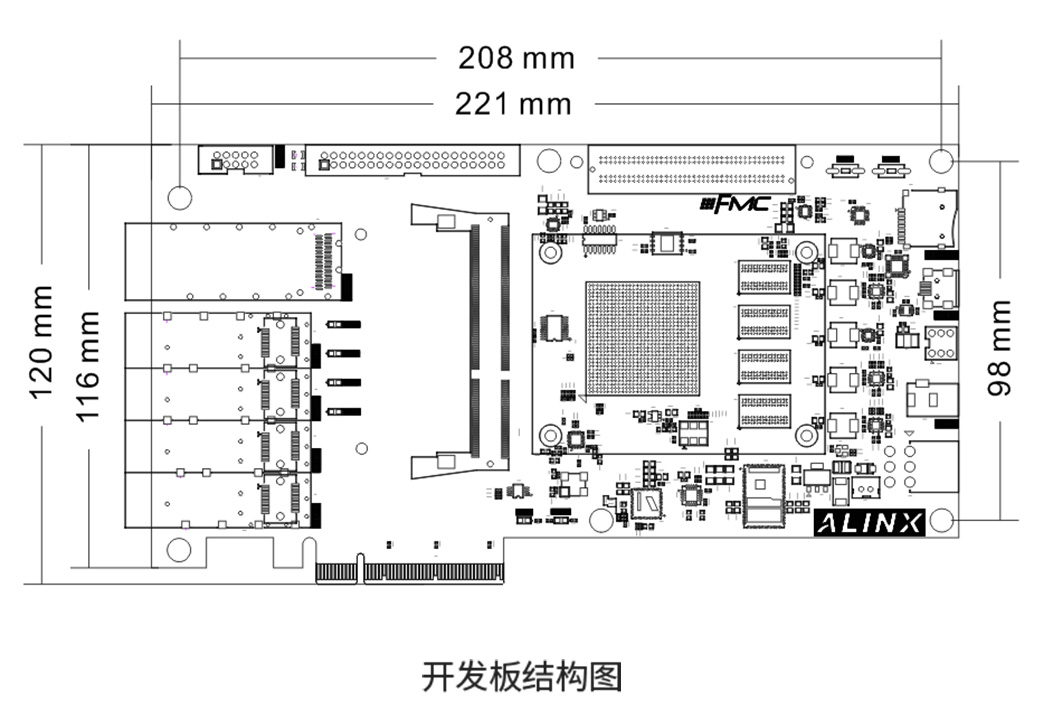

结构尺寸

尺寸大小

221mm x 120mm

叠层数量

开发板 12 层  PCB 板设计


丰富的扩展接口

多领域开发 满足各种项目需求

光纤通信、PCIe 加速、视频处理、工业控制高速数据传输处理





1 个 PCIe x8 接口、4 路 10G SFP 光纤接口、1 路 40G 的 QSPF+ 光纤接口、1 路 UART 串口接口、1 路 SD 卡接口、1 个 FMC 扩展接口、1 个 40 针的扩展口等。

满足用户 PCIe 加速数据、光纤通信、高速数据传输、视频图像采集处理和工业控制的要求。

为高速视频传输交换、高速光纤通信和 PCIe 数据处理的前期验证和后期应用

HDMI 输入输出

PCIE 数据加速验证开发

验证 PCIE 解决方案,加快 PCIE 产品开发

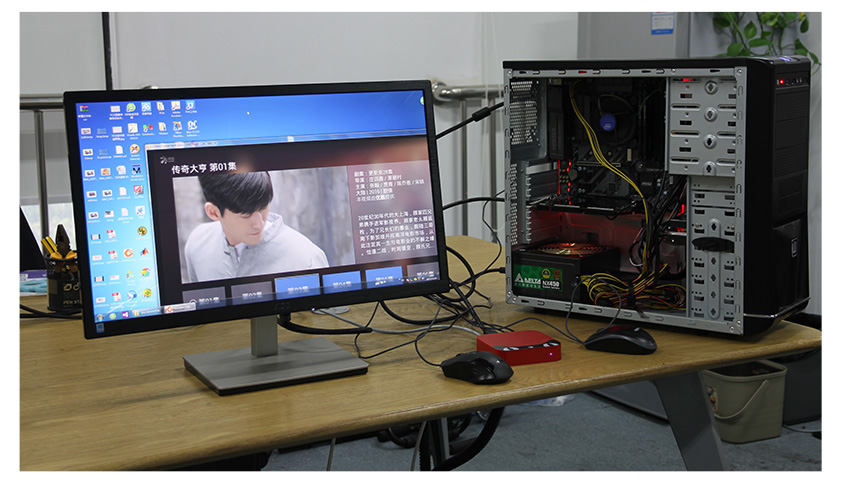

通过 FL9134 HDMI 输入接口采集视频信号,通过 PCIE 接口上传到电脑,上位机实时显示采集到的视频图像

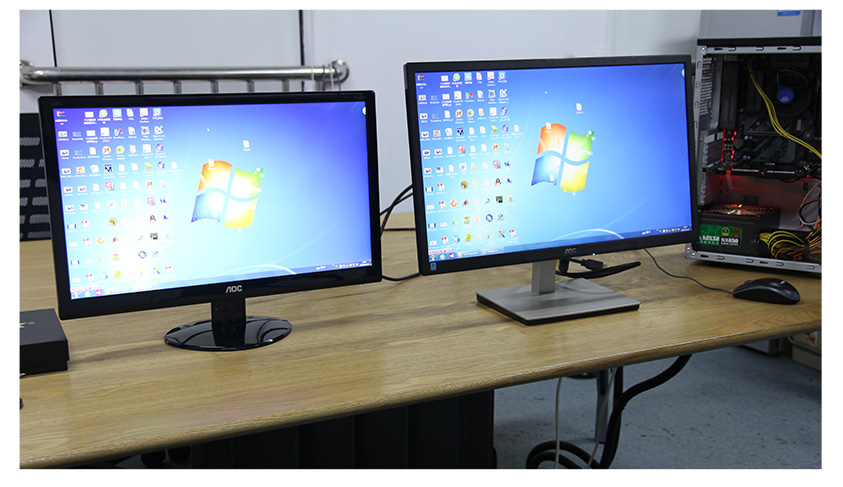

上位机抓取电脑桌面的显示内容,通过PCIE接口发送给 FPGA,FPGA 通过 FL9134 HDMI 接口输出到显示器,显示器同步实时显示电脑桌面内容

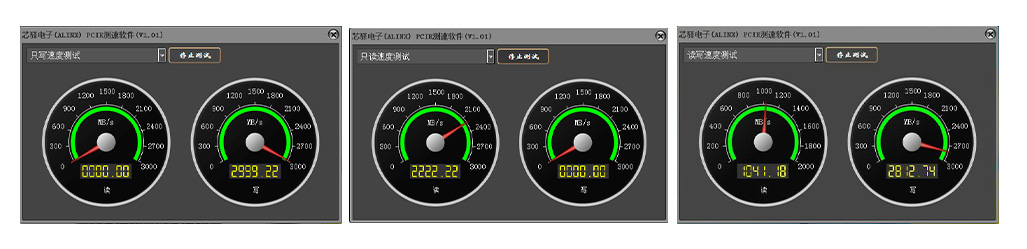

PCIE 读写测试

PCIE 高速数据传输

满足各种 PCIe 高速数据传输、视频图像处理


SFP & QSFP+光纤接口

高速光纤数据传输处理

适用工业控制、视频图像采集高速传输处理等

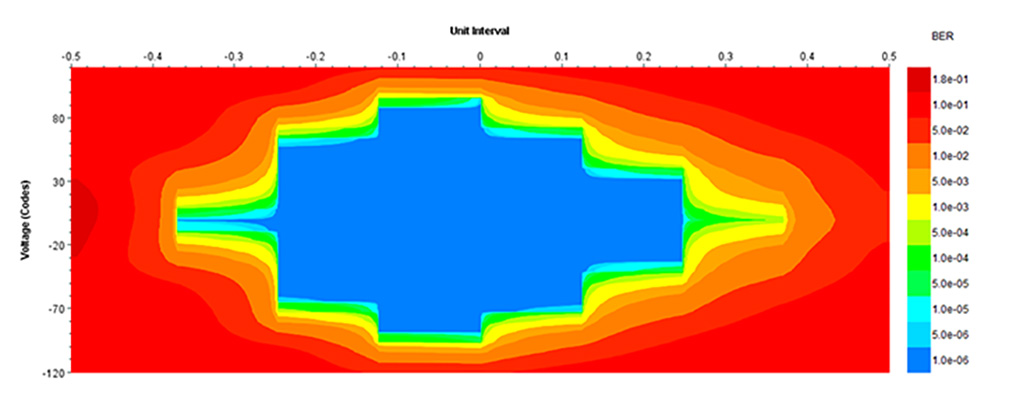

SFP 光纤接口 10G 收发器通信眼图


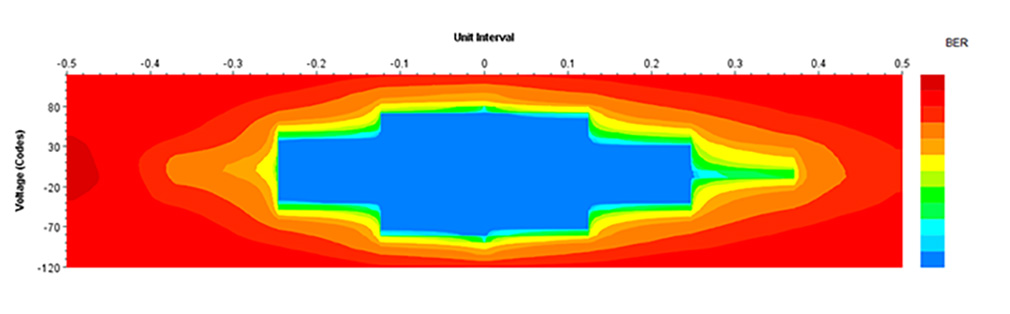

QSFP+ 光纤接口 40G 收发器通信眼图

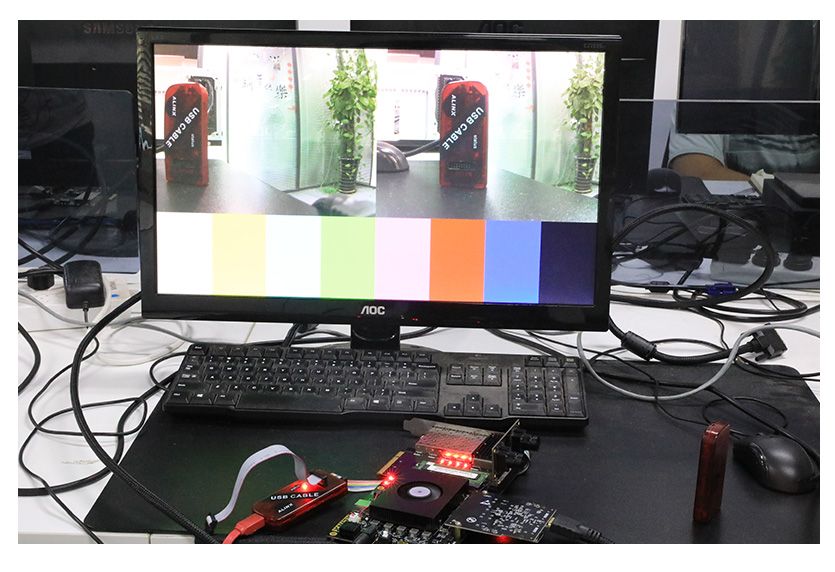

广泛应用双目采集

视频图像高速传输处理

智能识别、医疗安防、车载数码、工业控制、智能电网


SFP 光纤接口 10G 收发器通信眼图

提高性能满足需求

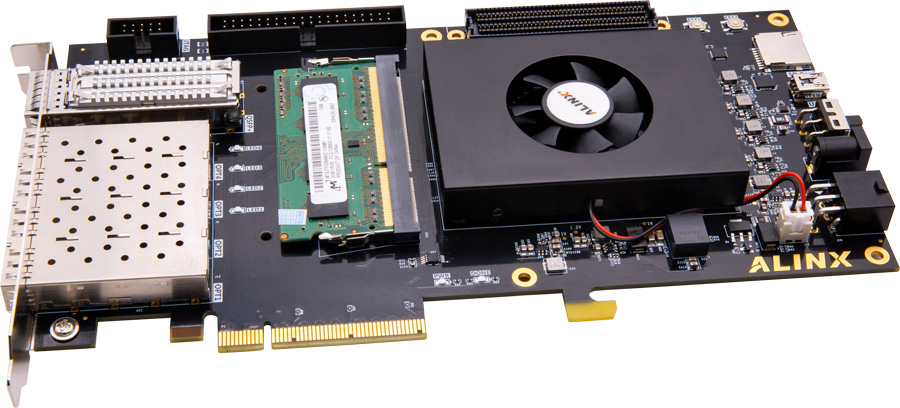

可扩展 DDR3 接口

扩展开发板的存储空间和数据带宽,支持最高 8GB 镁光数据速率 800Mbps





内存条需另外购买

数据采集展示

信号数据采集系统

AN9767 / AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器

所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
