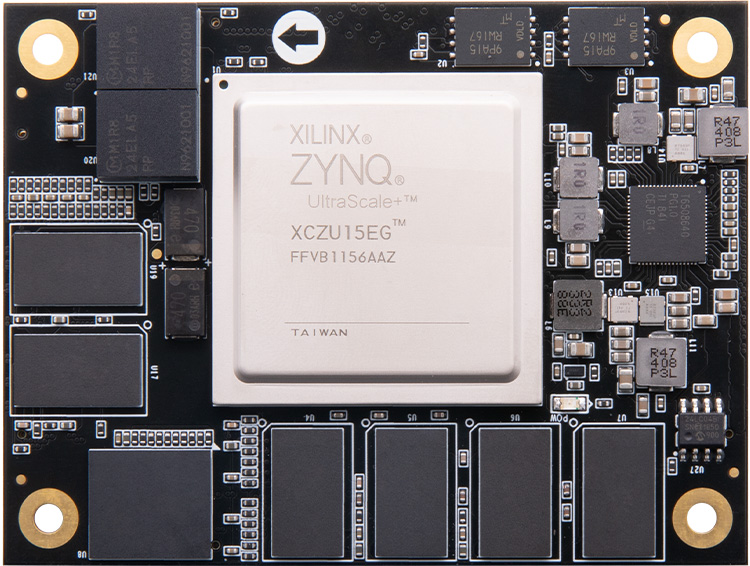

Xilinx Zynq UltraScale+ MPSoC FPGA核心板 XCZU15EG ACU15EG

XCZU15EG

产品型号
ACU15EG
温度等级
-40℃~85℃
产地
上海
EAN码
6971390278833
价格
￥11999.00

天猫京东

产品推荐

产品详情
资料下载
售后服务

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

满足 5G 无线基础架构、高速数据交换存储、工业控制、AI 智能、云计算、4K 视频传输处理以及航空航天应用

·ARM 处理器
四核 ARM CORTEX-A53+ 双核 ARM CORTEX-R5
·GPU 图形处理器
Mali™-400 MP2 GPU
·6GB DDR4
PS 4GB DDR4+PL 2GB DDR4
·FLASH 存储
8GB eMMC FLASH/64MB QSPI FLASH

功能接口

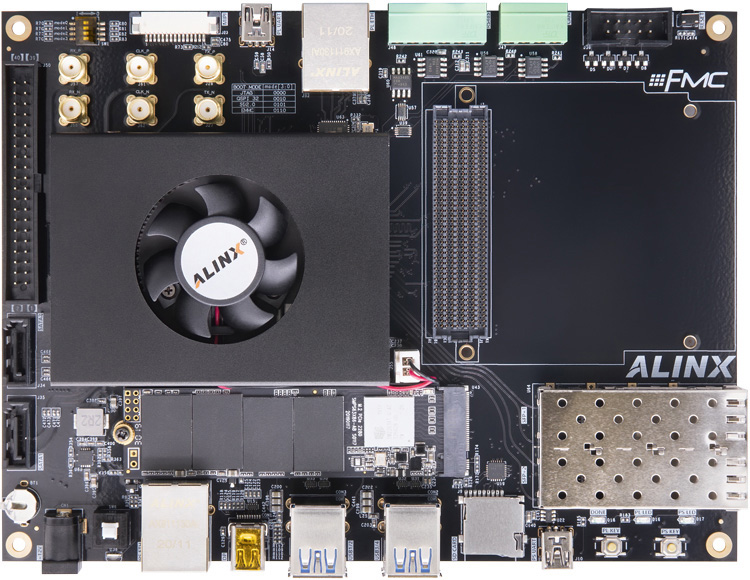

对应开发板

·AXU15EG

*了解对应开发板，点击查看详情>>

产品参数

核心板主要参数

核心板

ACU15EG

FPGA 型号

XCZU15EG-2FFVB1156I

芯片 CPU

4x ARM Cortex-A53, 1.333GHz，双核 Cortex™-R5, 533MHz

芯片 GPU

Mali™-400 MP2

核心板内存

PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 2GB，32bit，2400Mbps

PS 端高速连接

PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ether net

PS 端一般连接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2 x SPI，4x 32b GPIO

PL 端 GTH

12.5Gb/s x16

芯片级别

工业级

芯片工作温度

-40°c~85°c

速度等级

-2

逻辑单元

747K

触发器

682K

查找表

341K

全局时钟

DSP Slices

3528

MAX.DISTRIBU-TED RAM

11.3Mb

BLOCK RAM

26.2Mb

ULTRARAM

31.5

EMMC FLASH

8GB

QSPI FLASH

64MB

HP I/O

96 个

HD I/O

66 个

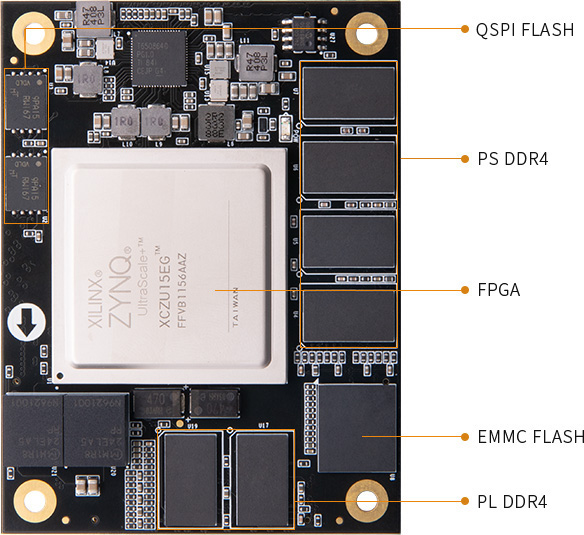

功能和接口

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用户数据的存储

EMMC Flash

8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

扩展口

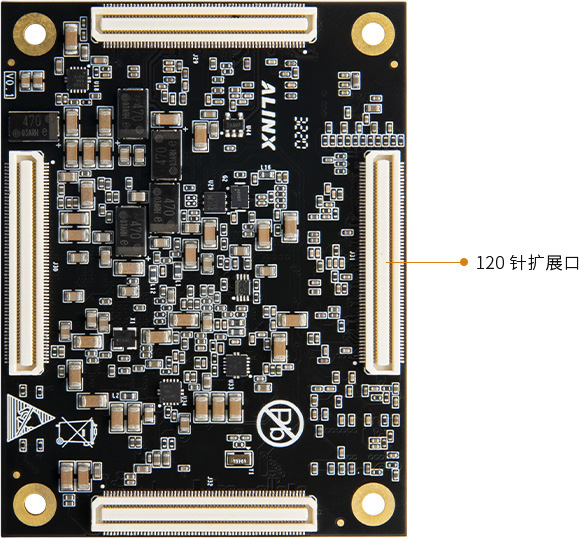

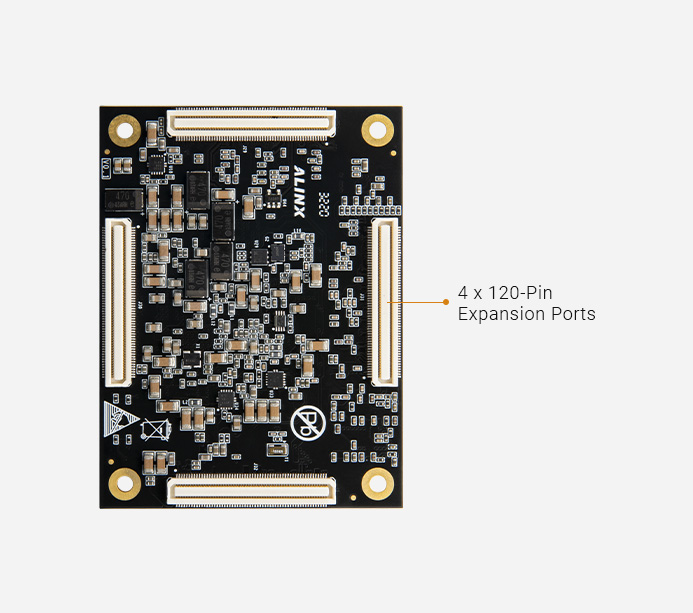

4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器

晶振

1 个单端 33.333MHz 晶振，提供给 PS 系统
1 差分 200MHz 晶振，提供给 PL 逻辑、 DDR4 参考时钟

电源参数

输入电压

板对板连接器，12V 供电

包装清单

FPGA 核心板

1 块

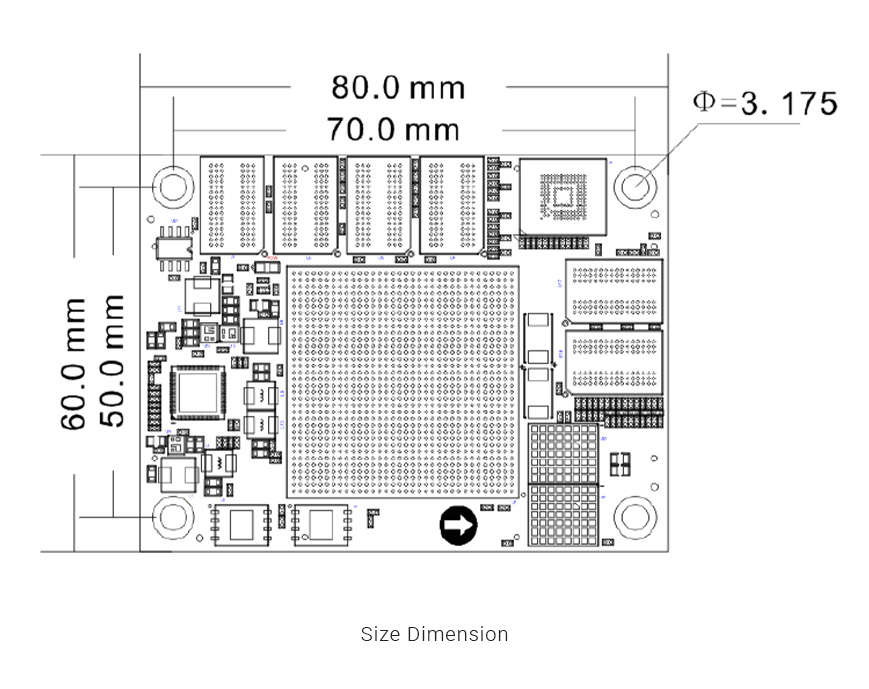

结构尺寸

尺寸大小

80x 60x 9.1mm

合高

3.0mm

叠层数量

16 层，沉金工艺，高质量 PCB 材质


支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

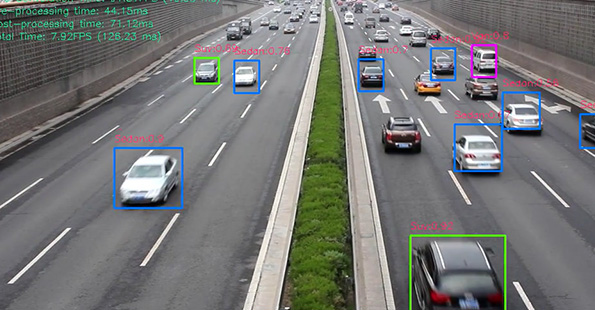

车辆识别

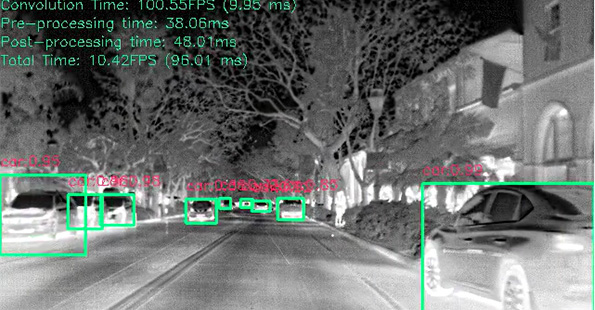

红外车辆识别

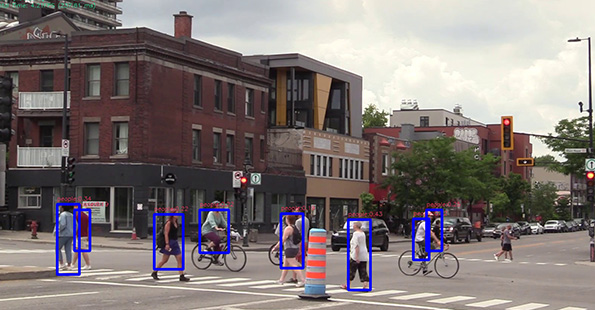

行人识别

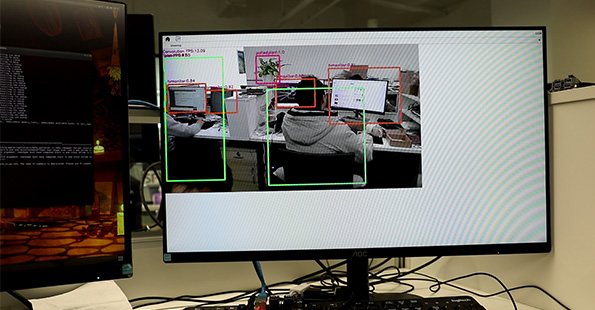

室内人物识别

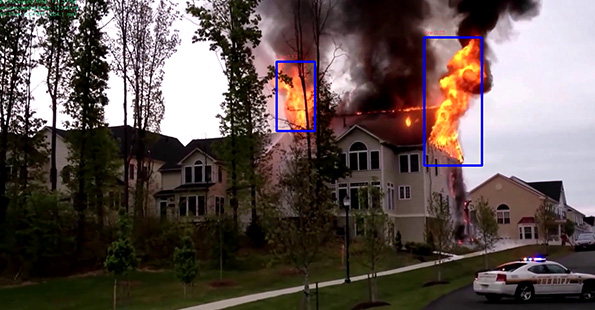

火灾检测

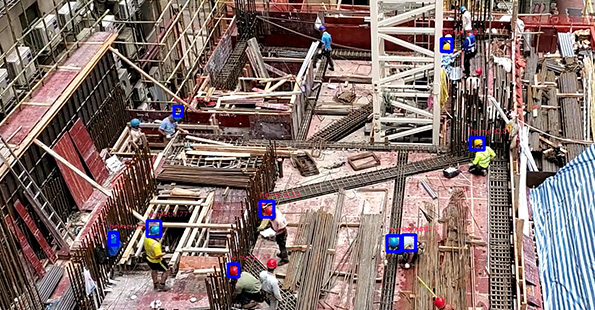

安全帽检测

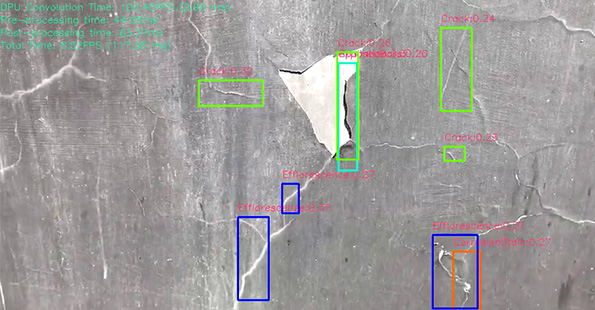

混凝土缺陷检测

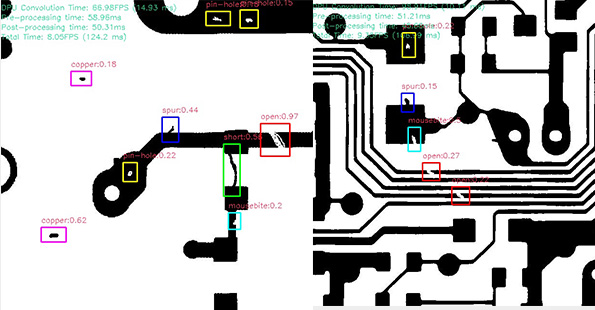

PCB缺陷检测

搭配 Mali™-400 MP2 GPU、内存 64bit DDR4 超强组合

工业级 FPGA 芯片双 ARM 应用处理器

4x ARM Cortex-A53，1.333GHz；双核 Cortex™-R5，533MHz；PS 端 4GB DDR4，64bit，数据速率 2400Mbps；PL 端 2GB DDR4，32bit，数据速率 2400Mbps

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB结构图(PDF)、封装、参考设计等方便二次开发


所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。

所有配件及赠品不在保修范围内。
