Xilinx ZYNQ7000 SOM ARM FPGA 核心板 XC7Z010 AC7Z010

XC7Z010

产品型号
AC7Z010
温度等级
-40℃~85℃
产地
上海
EAN码
6971390270660
价格
￥899.00

天猫京东

产品推荐

产品详情
资料下载
售后服务

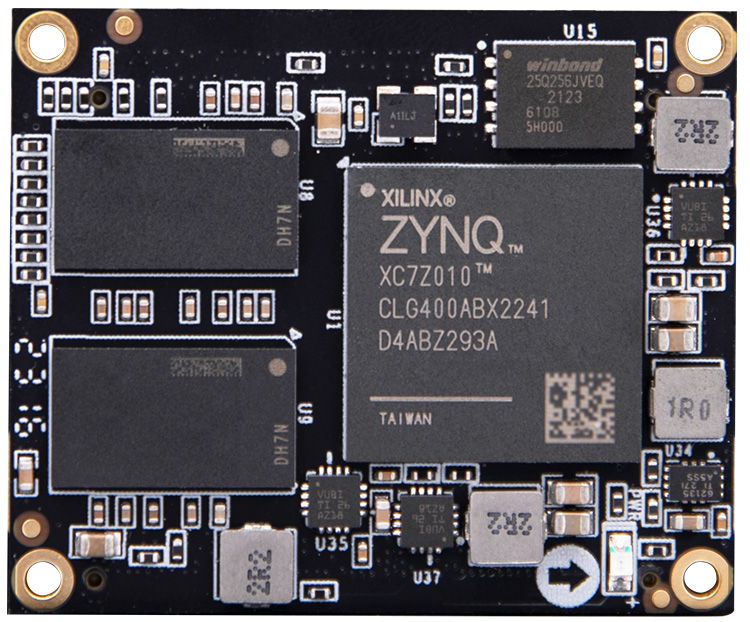

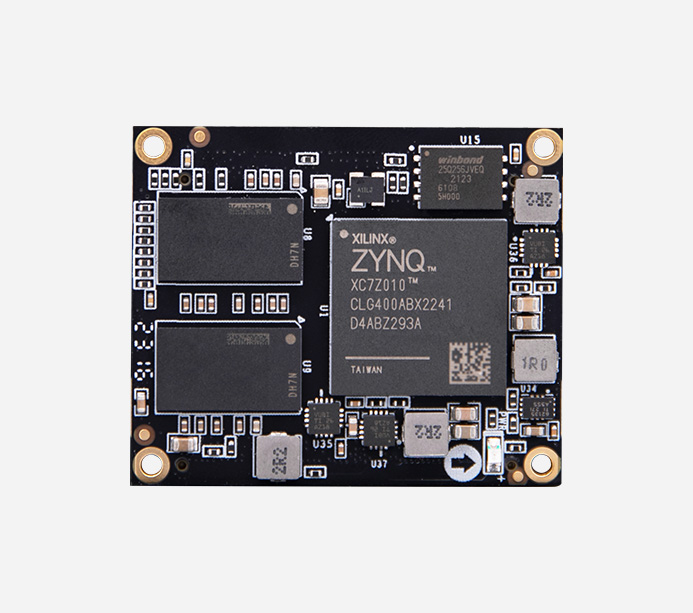

Xilinx Zynq 7000 SoC FPGA 核心板

ARM+ FPGA SoC 技术

双核ARM Cortex-A9，超小尺寸，工业级芯片

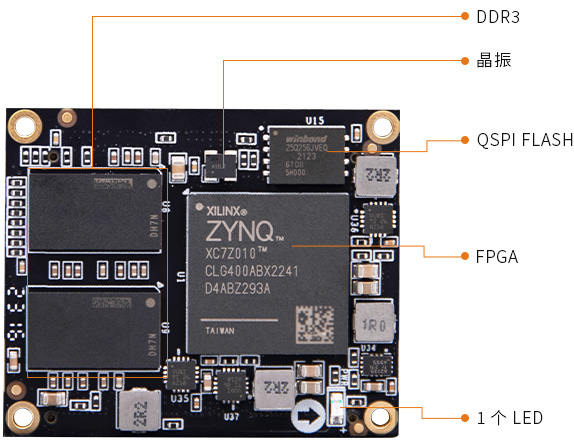

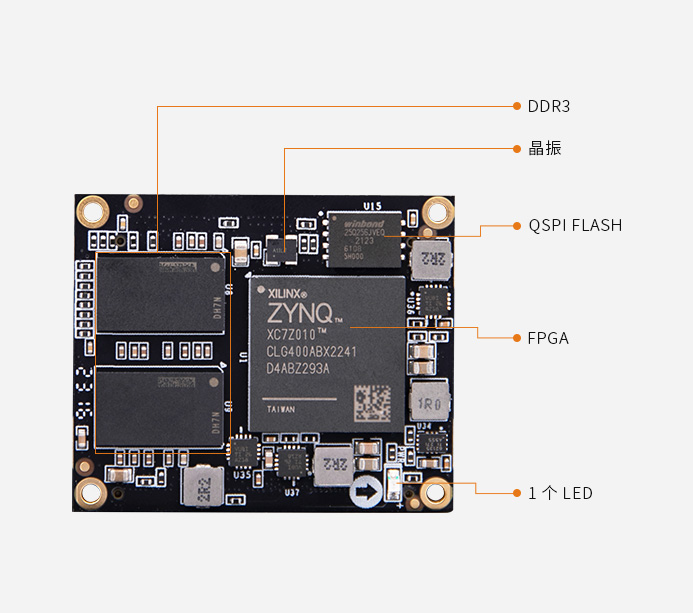

功能接口

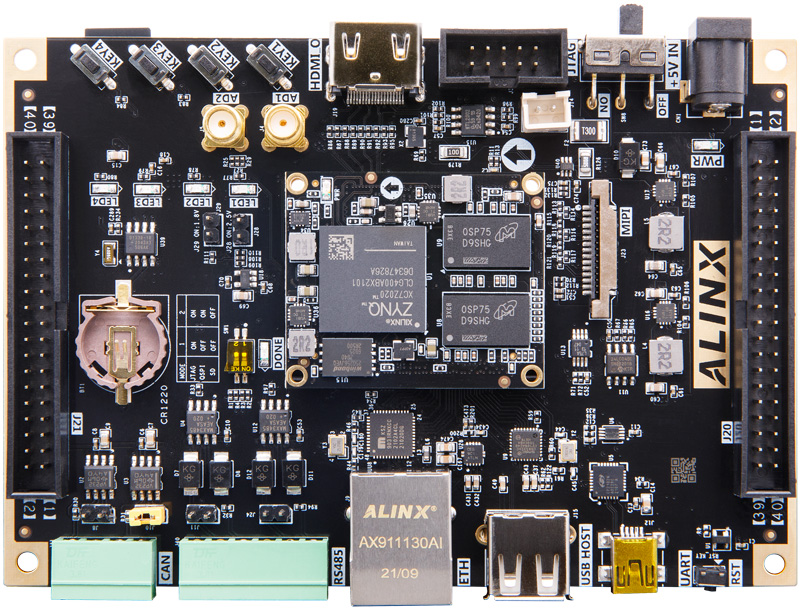

对应开发板

·AX7Z010

*了解对应开发板，点击查看详情>>

产品参数

核心板主要参数

核心板

AC7Z010

FPGA 型号

XC7Z010-1CLG400I

内核

双核 ARM Cortex-A9

内存

DDR3 512MB，32bit总线，数据速率 1066Mbps

芯片级别

工业级，工作温度 40°C~85°C

逻辑单元数量

28k

查找表

17600

触发器

35200

DSP slice

Block RAM

2.1Mb

PS MIO

48 个

PLIO

96 个

功能和接口

DDR3

2 片 256MB DDR3 共 512MB，32bit 总线，数据速率 1066Mbps

QSPI Flash

1 片 32MB QSPI FLASH, 可用作 FPGA 用户数据的存储

AD 转换器

2 个 AD 转换器,可测量片上电压、温度感应，采样率 1MBPS

晶振

33.33M PS 端

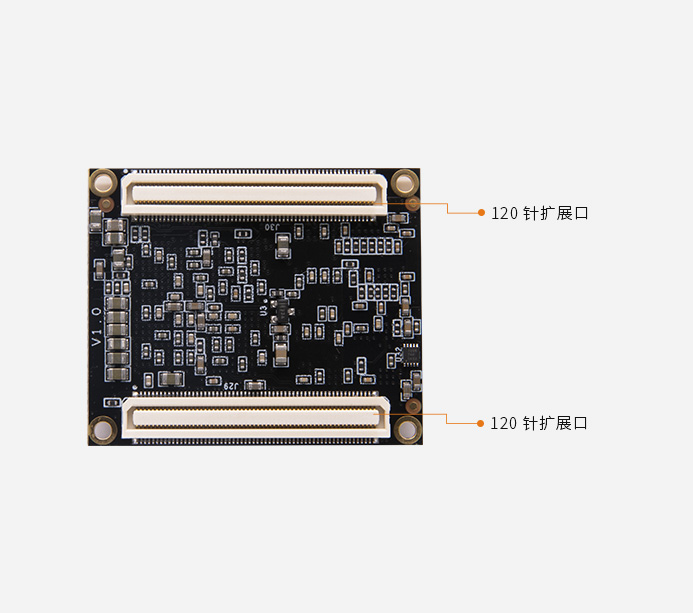

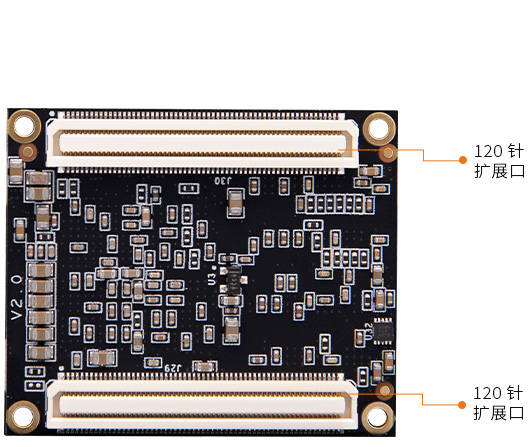

扩展口

2 路 120pin 松下工业级连接器

LED 灯

1 个 LED 电源指示灯

电源参数

输入电压

5V 供电

包装清单

FPGA 核心板

1 块

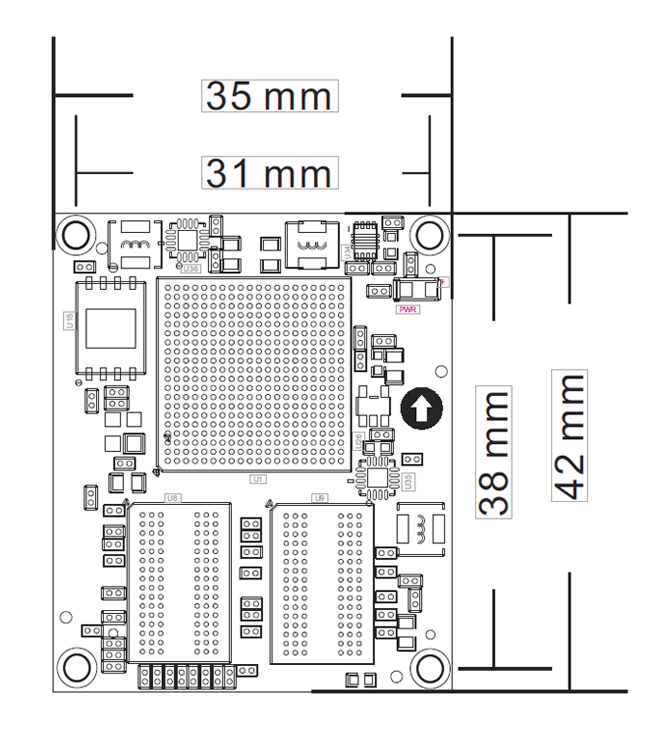

结构尺寸

尺寸大小

35mmx 42mmx 5.5mm

连接器合高

3.0mm

叠层数量

12 层 PCB 板设计


搭配内存 DDR3 超强组合

工业级芯片 ARM 双核 CortexA9

2x ARM Cortex-A9，666MHz；512MB RAM 内存

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图、封装、参考设计等,方便二次开发


低功耗高性能

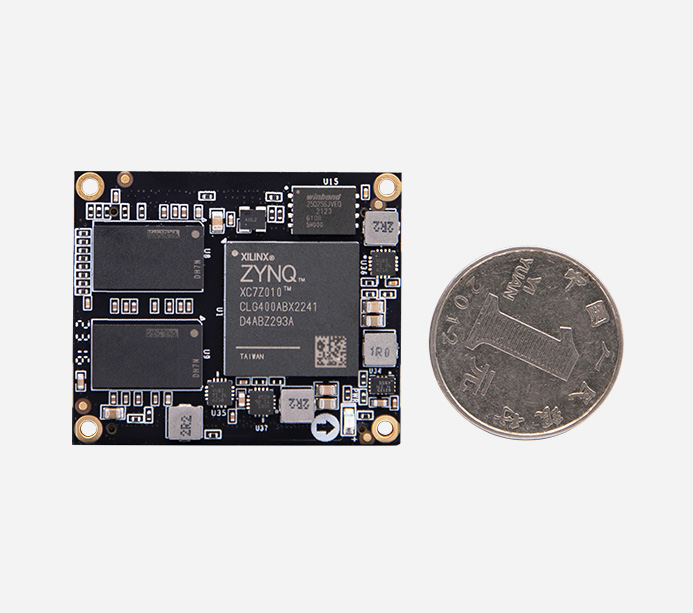

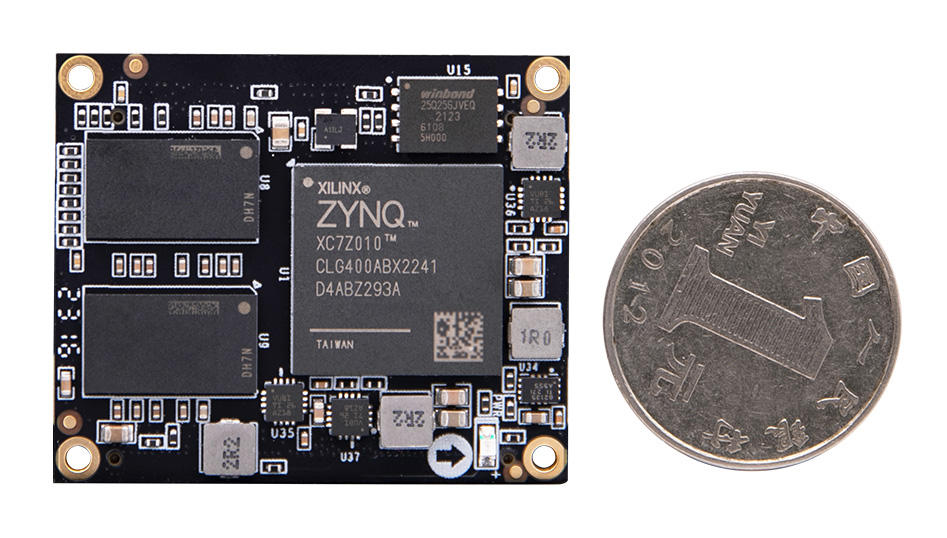

小身材性能强大

适合高速数据通信、视频音频图像采集处理，高速数据采集、机器视觉、运动控制等方面


所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。

所有配件及赠品不在保修范围内。
