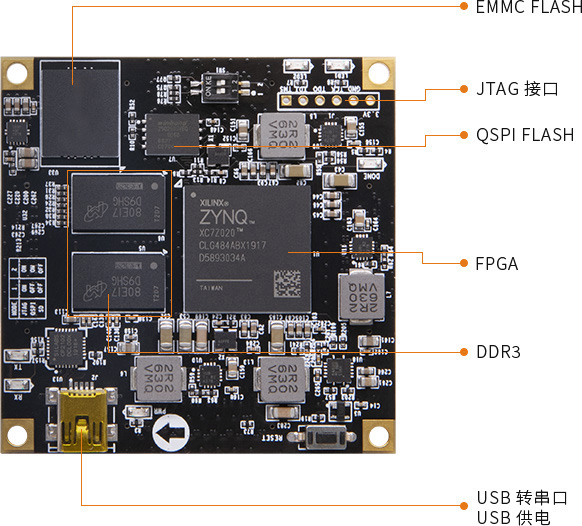

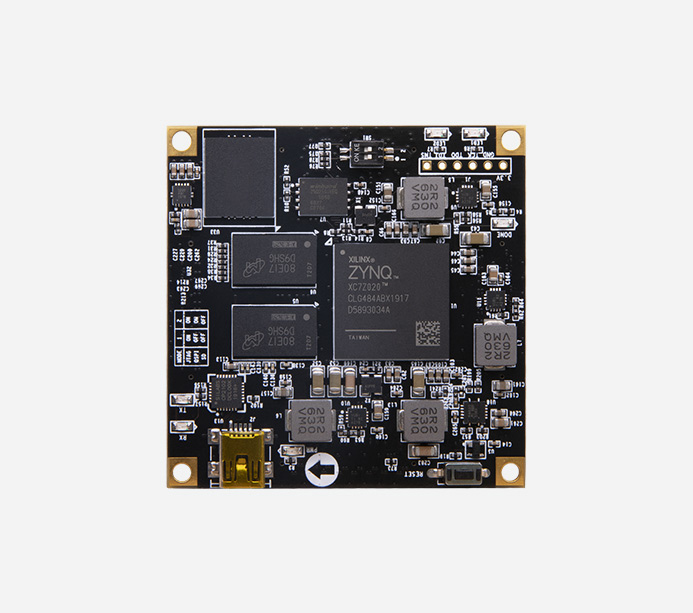

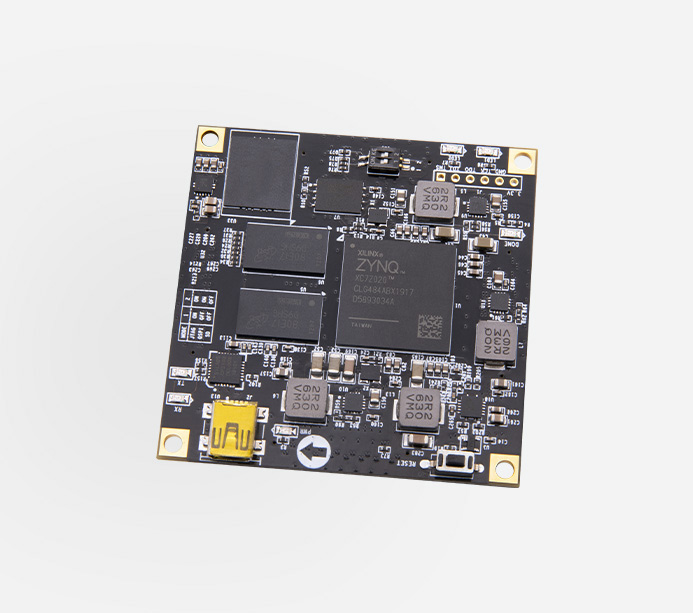

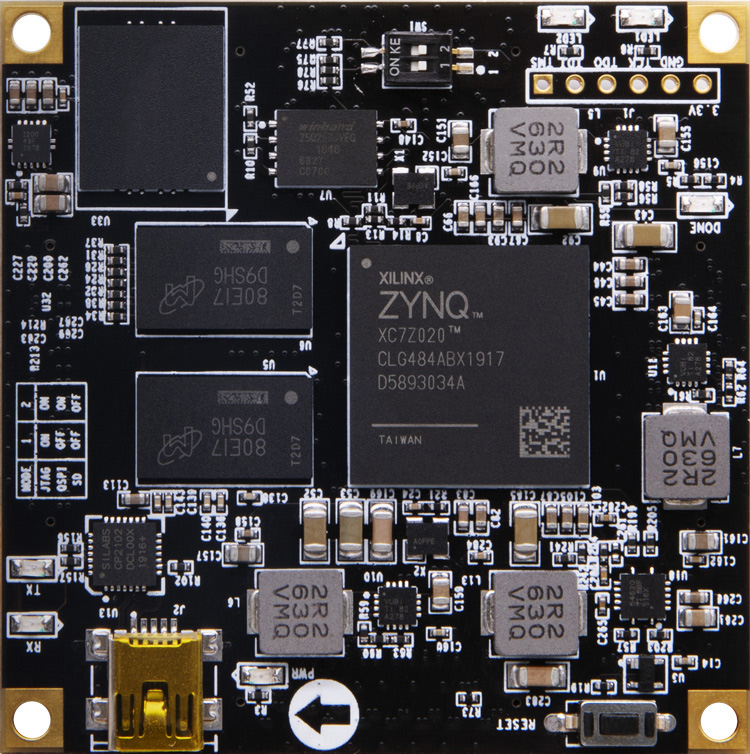

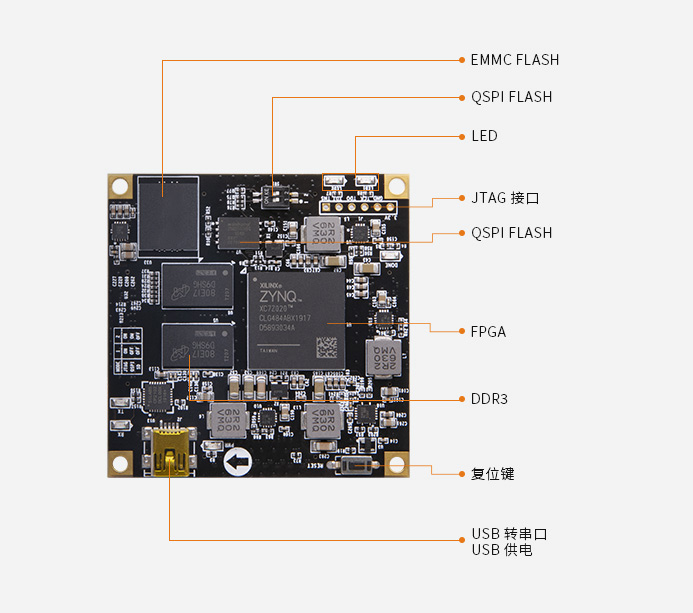

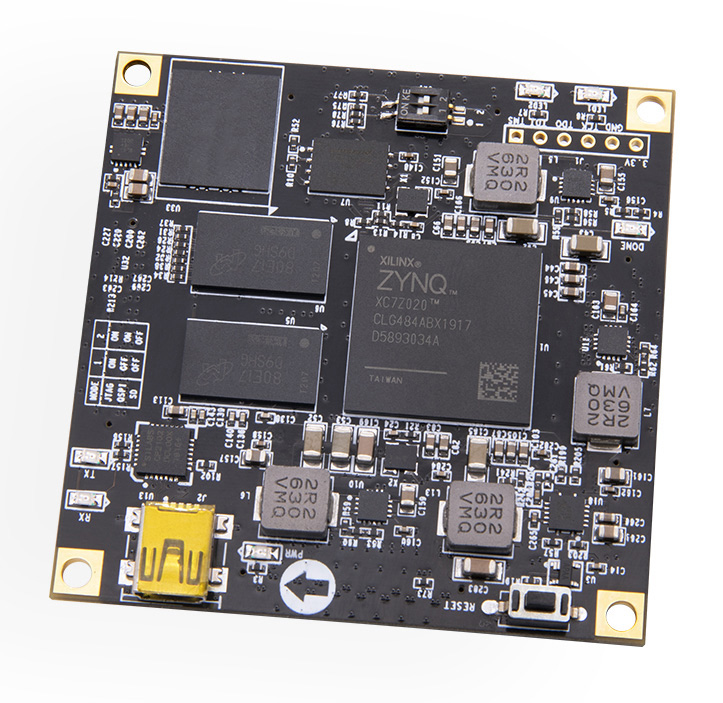

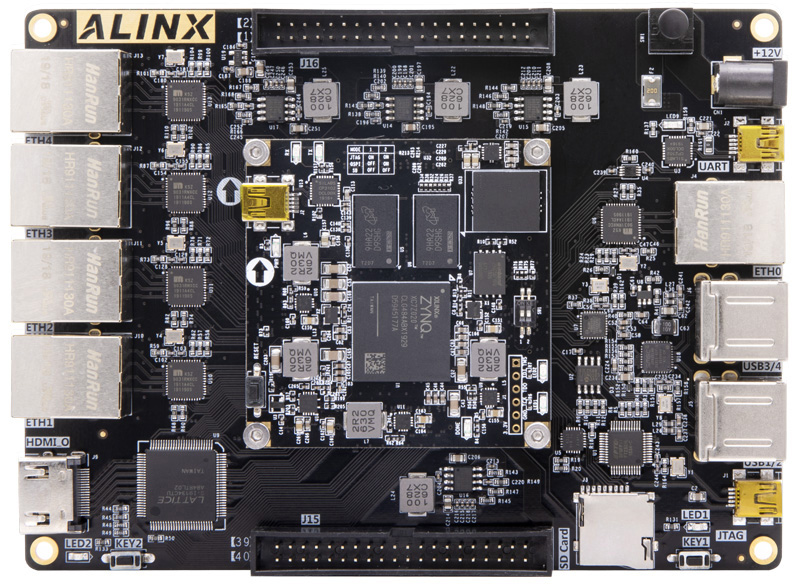

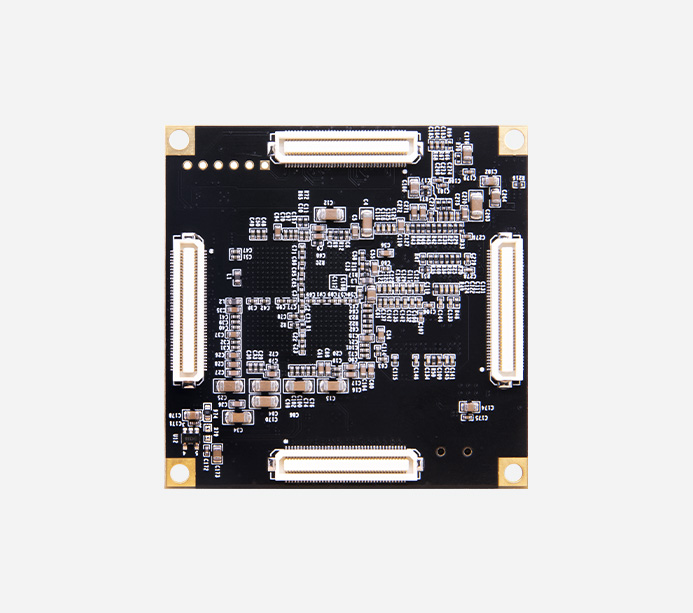

Xilinx ZYNQ7000 ARM FPGA 核心板 XC7Z020 AC7021B

核心板

AC7021

FPGA 型号

XC7Z020-2CLG484I

内核

双核 ARM Cortex-A9，主频 767MHz

内存

DDR3 1GB，数据速率1066Mbps

芯片级别

工业级，工作温度 -40°C~85°C

逻辑单元数量

85K

查找表

53,200

触发器

106,400

乘法器

220

Block RAM

4.9Mb

EMMC FLASH

8GB

QSPI FLASH

256MBit

MIO ( ARM 端 )

39 个

PL( FPGA 端 )

198 个

LVDS 差分对

48 个

电压可调 IO

100 个

DDR3

32bit 总线，数据速率1066Mbps

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储

EMMC Flash

8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

JTAG 接口

预留 6 针 JTAG 接口，用来核心板单独 JTAG 下载和调试

AD 转换器

芯片内部集成 ADC，2 个 AD 转换器，可测量片上电压、 温度感应，采样率 1MBPS

晶振

1 个 33.33Mhz 有源晶振，为 PS 端系统提供稳定的时钟源
1 个 50Mhz 有源晶振，为 PL 端提供系统时钟源

USB 串口

1 路 USB 转串口，可以与电脑通信，并提供 5V 供电

按键

1 个复位按键

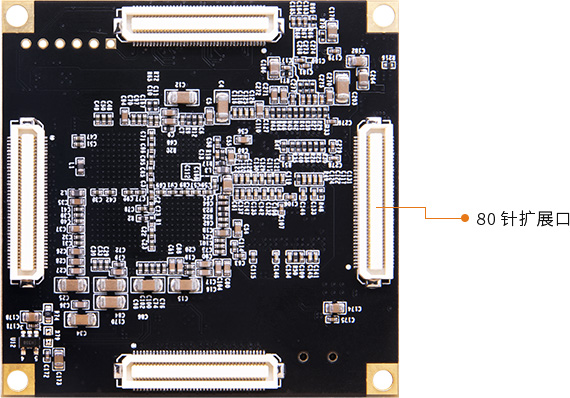

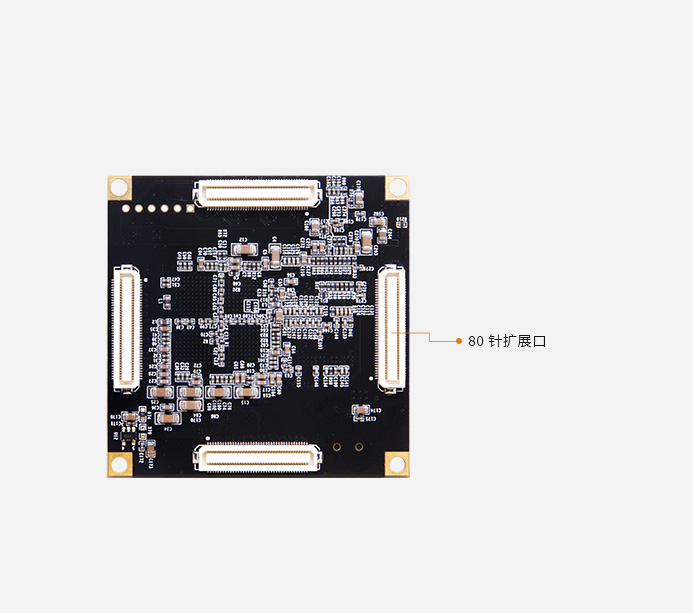

扩展口

4 路 80Pin 扩展口，其中 PS 端 39 个，PL 端 198 个

LED 灯

2 个 LED 电源指示灯，1 个 PS 控制，1 个 PL 控制

拨码开关

用来配置 ZYNQ 系统的启动模式：JTAG 调试模式，QSPI FLASH 和 SD 卡启动模式

输入电压

5V 供电

FPGA 核心板

1 块

Mini USB 线

1 根

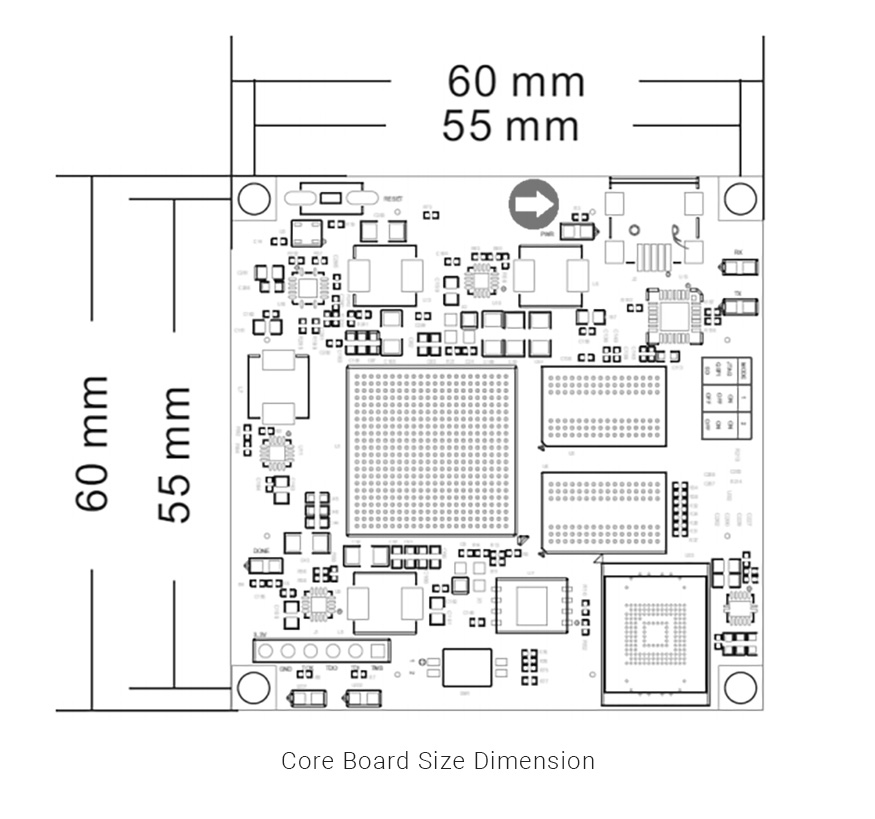

尺寸大小

60mmx 60mmx 8.4mm

连接器合高

2.0mm

叠层数量

10 层 PCB 板设计
