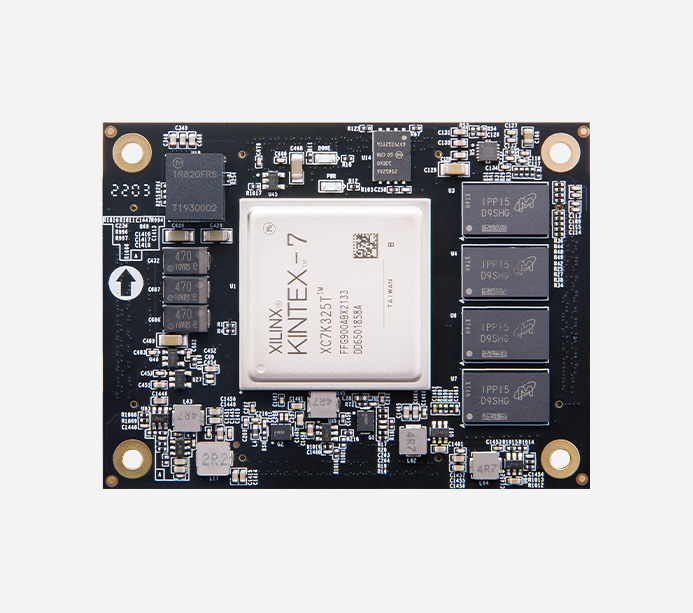

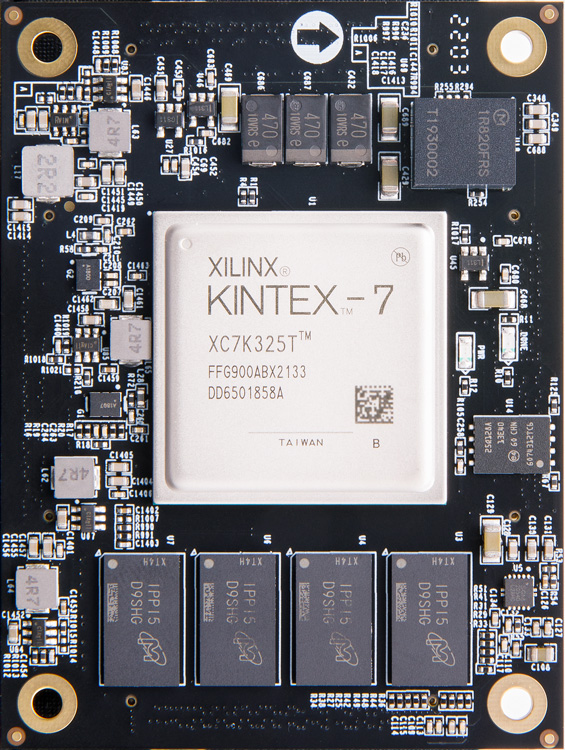

XILINX Kintex7 K7 PCIE 4K视频 光纤 FPGA 核心板 XC7K325T AC7K325B

核心板

AC7K325B

FPGA 型号

XC7K325T-2FFG900I

逻辑单元

326,080

查找表

50,950

触发器

407,600

Block RAM

16,020Kb

DSP 处理单元

840

QSPI FLASH

128Mbit

DDR3

2GB

IO 总数

276 个

差分对数

46 个

PCIe Gen2

1

收发器

16 路，12.5Gb/s max

XADC

1 个 12bit，1Mbps AD

温度等级

工业级

速度等级

-2

有源差分晶振

2 个

可调电压 IO

92 个

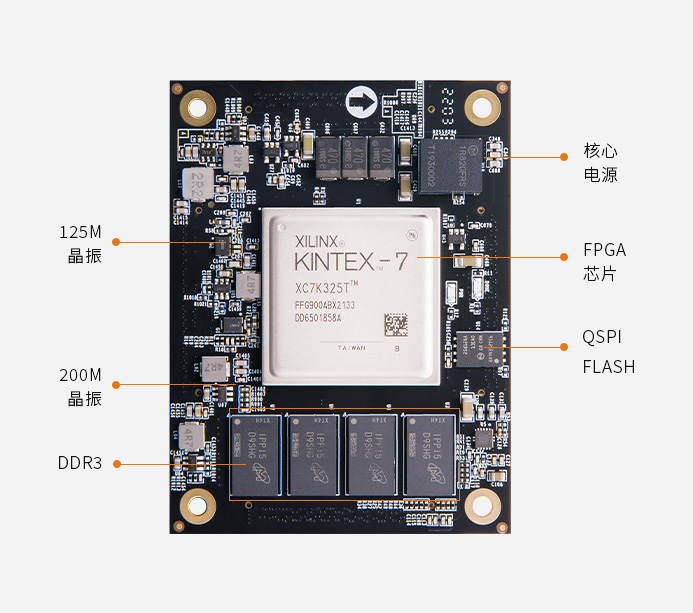

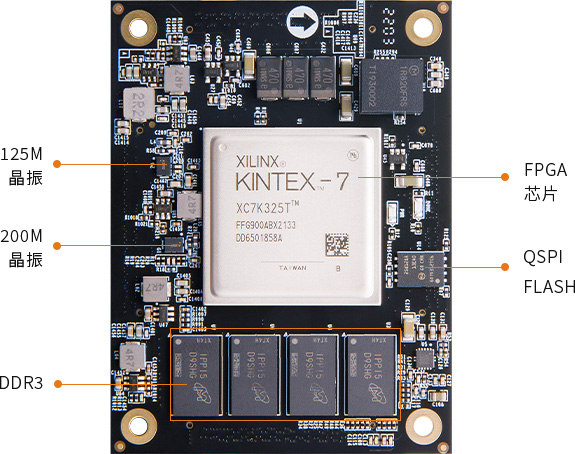

DDR3

4 片 512MB DDR3，64bit 总线，数据速率 1600Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储

晶振

高精度 LVDS 有源差分晶振，1个是 200MHz给系统提供稳定的时钟源，1个是 125MHz 为 GTP 收发器提供稳定的时钟输入

收发器

16 路 GTX，每路 12.5Gb/s max，适合光纤通信和 PCIe 数据通信

工作温度

工业级 -40°c~85°c

PCIe 2.0

支持 PCI Express 2.0

XADC

1 个 12bit，1Mbps AD

LED 灯

1 个是电源指示灯 ( PWR )，1 个是配置 LED 灯 ( DONE )

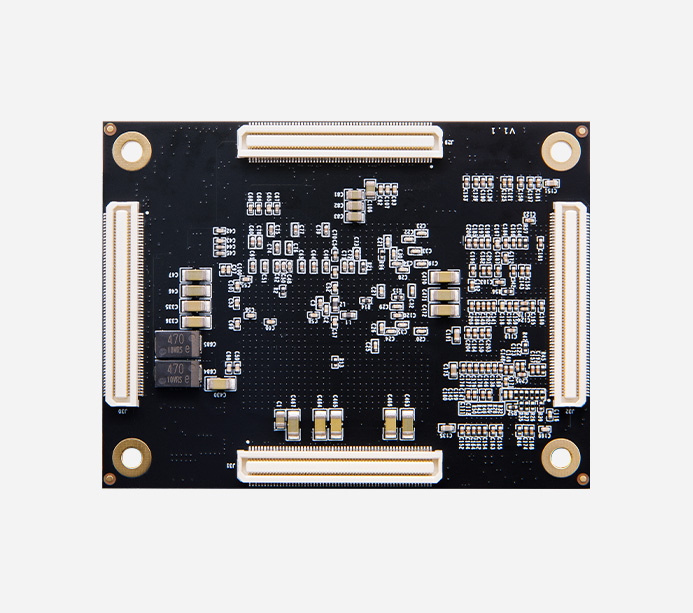

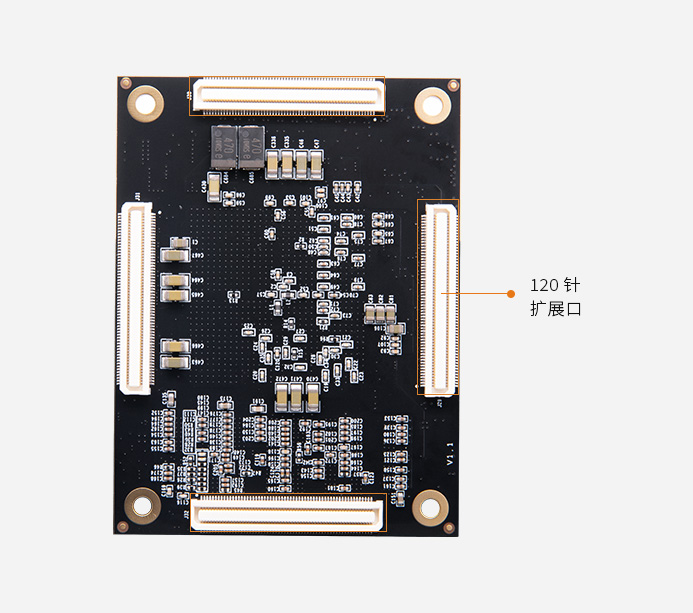

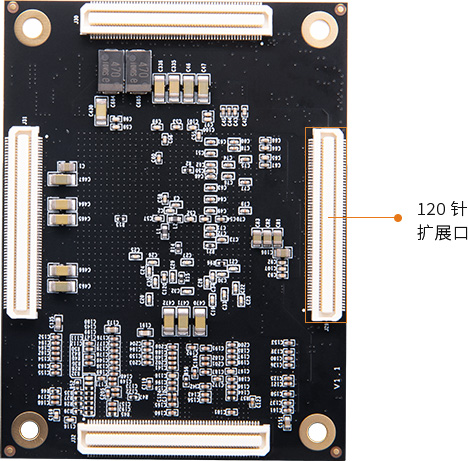

扩展接口

4 个 120Pin 的板间连接器

输入

5V 供电

FPGA 核心板

1 块

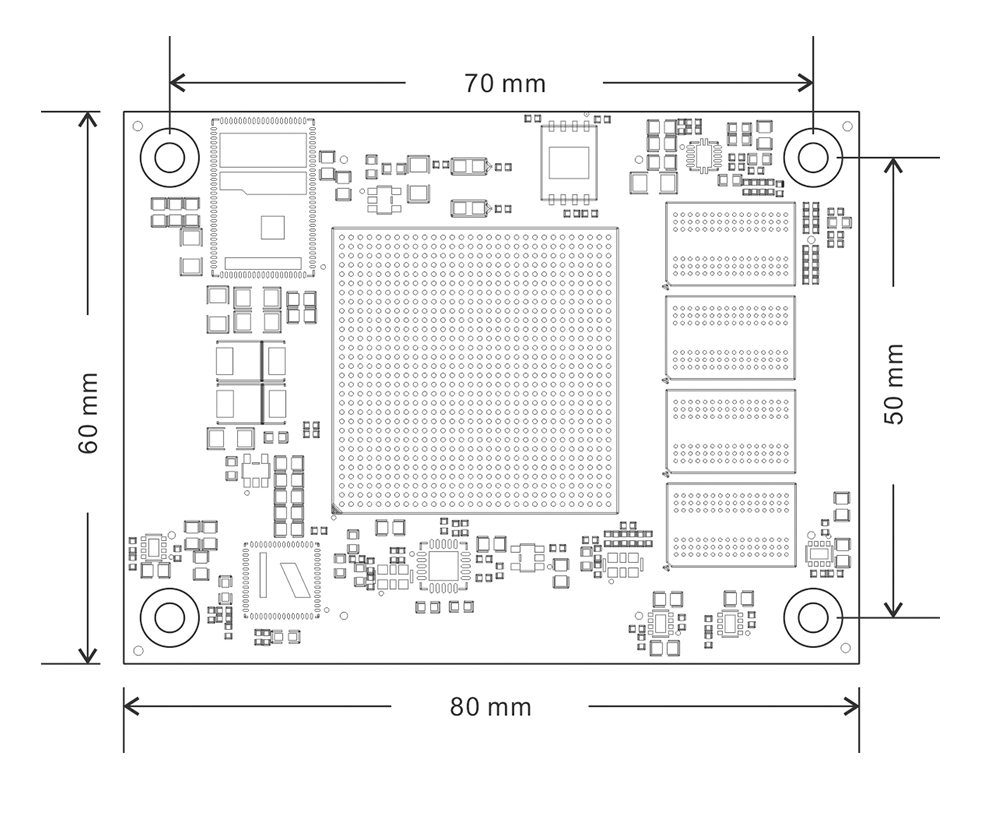

尺寸大小

80mmx 60mmx 11.5mm

连接器合高

1.6mm

连接器合高

3.0mm

 叠层数量

14 层 PCB 板设计
