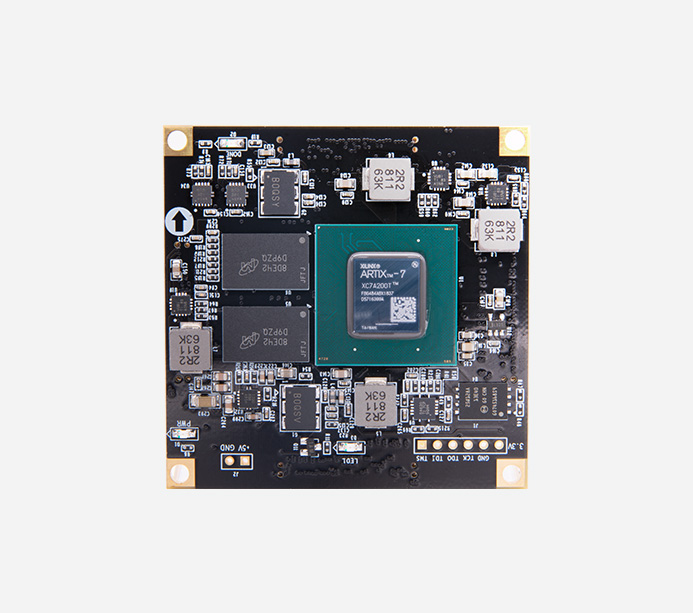

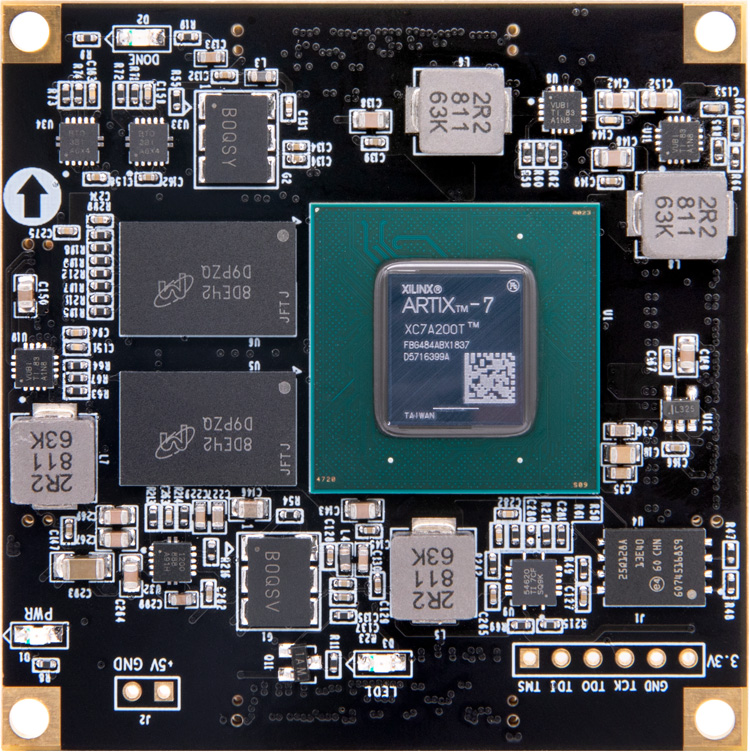

Xilinx Artix7 SOM FPGA核心板 XC7A200T AC7A200

核心板

AC7A200

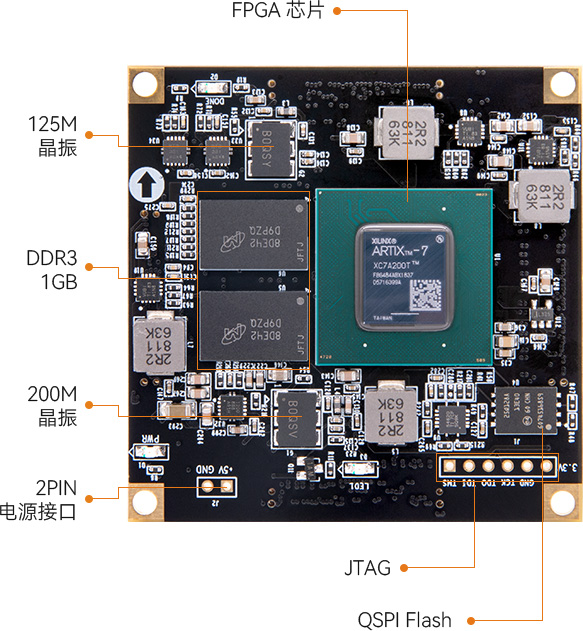

FPGA 型号

XC7A200T-2FBG484I

逻辑单元

215360

查找表

33650

触发器

269200

Block RAM

13140KB

DSP 处理单元

740

扩展 IO

180 个（3.3V 电平）

内存

1GB DDR3，数据速率 800MHz

QSPI FLASh

16MB QSPI FLASH 系统文件和用户数据的存储

速度等级

-2

FPGA 芯片级别

工业级

工作温度

-40°c~85°c

扩展接口

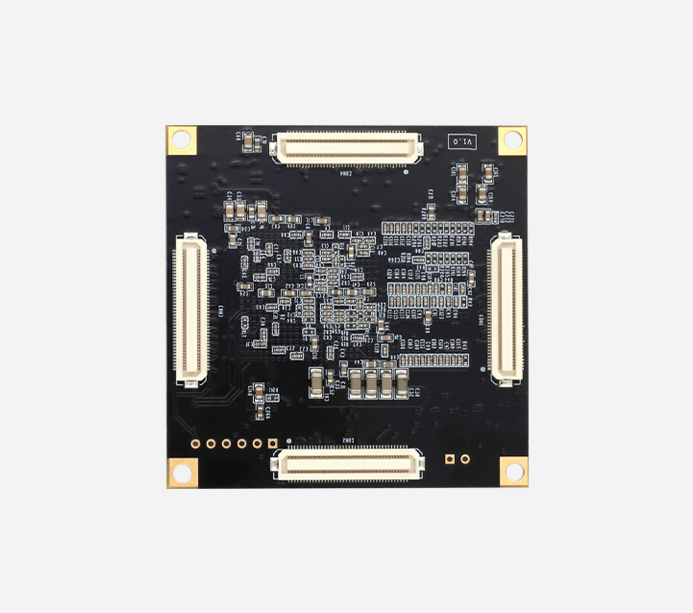

4 个 80Pin 间距 0.5mm 松下工业级高速板间连接器

模数转换 / XADC

1 个 12bit，1Mbps AD

收发器

4 路，6.6Gb/s max

PCIe Gen2

支持 PCI Express 2.0 x 4

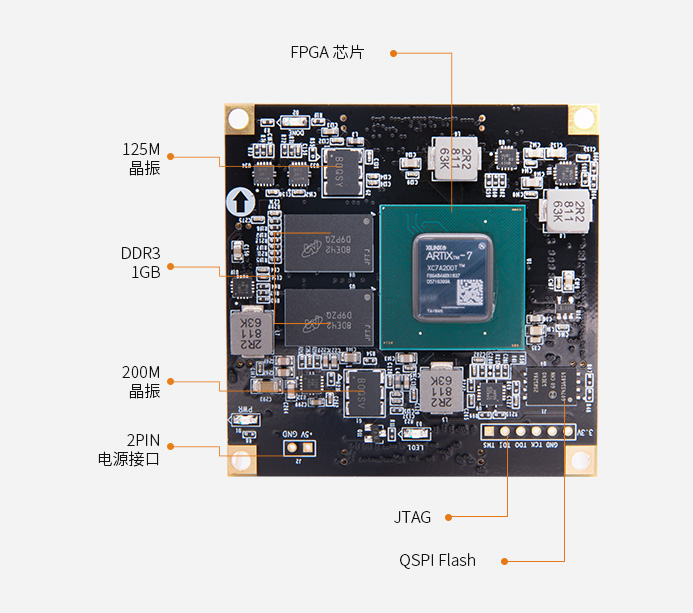

200M 晶振

用于 FPGA 的系统主时钟和产生 DDR3 控制时钟

125M 晶振

用于 GTP 收发器的参考时钟输入

JTAG

采用 6 针的 2.54mm 间距的单排测试孔

LED 灯

1 个电源指示灯 ( PWR )
1 个配置 LED 灯 ( DONE )
1 个用户 LED 灯（ LED1 ）

电源接口

2Pin 的电源接口

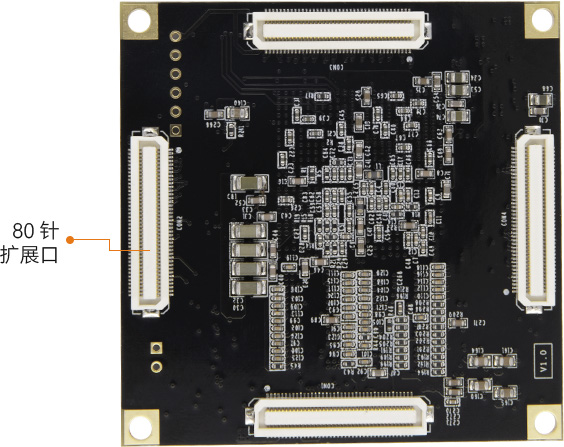

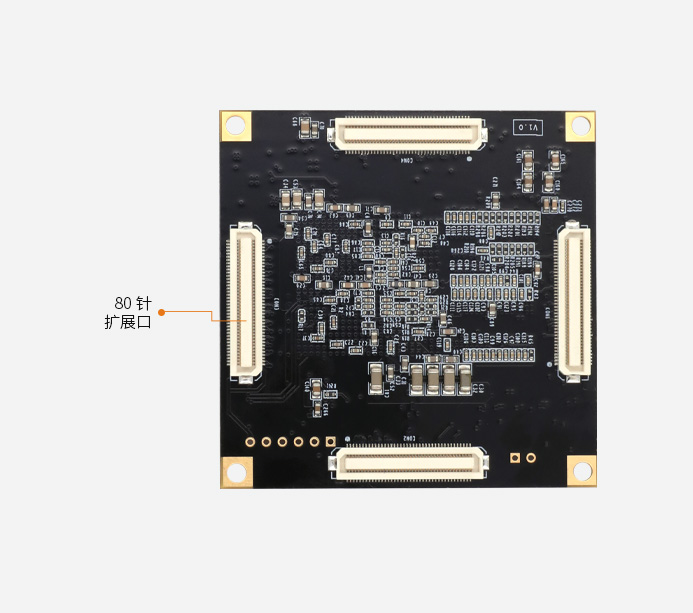

扩展接口

4 个 80PIN 间距 0.5MM 松下工业级高速连接器

输入电压

+5V 电压输入

输入电流

2A 最大电流保护

供 电

底板供电

FPGA 核心板

1 块

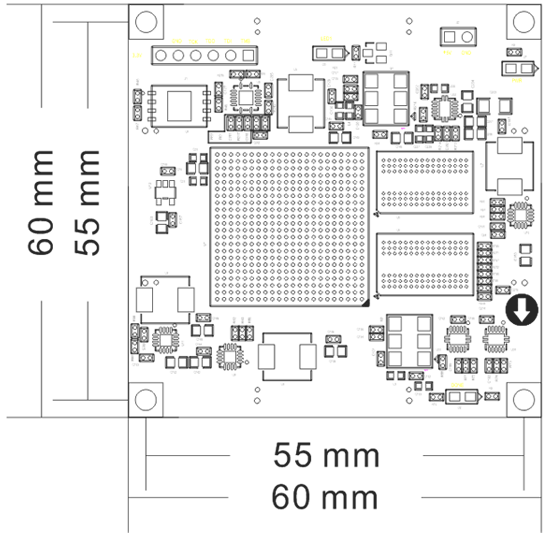

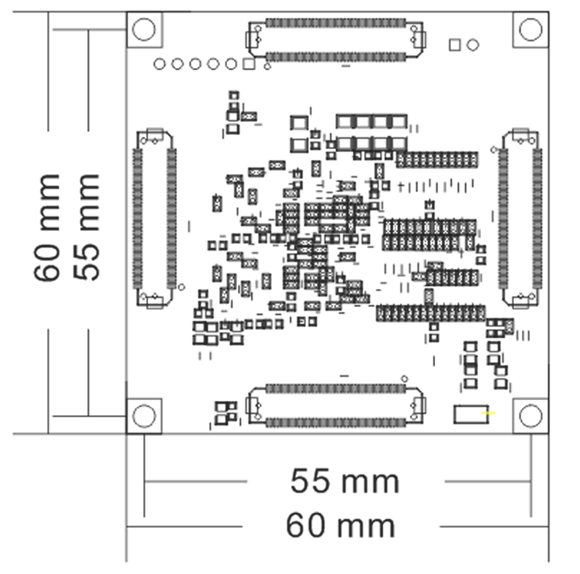

尺寸大小

60mmx 60mmx 6.0mm

连接器合高

3.0mm

叠层数量

10 层 PCB 板设计
