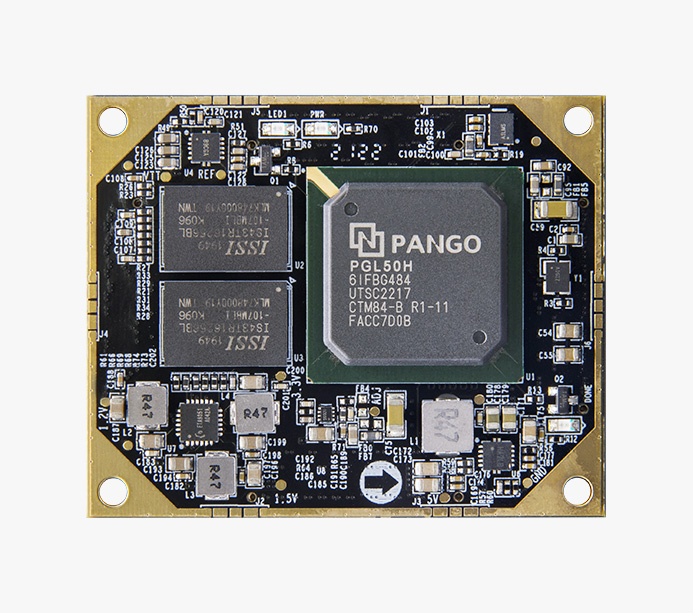

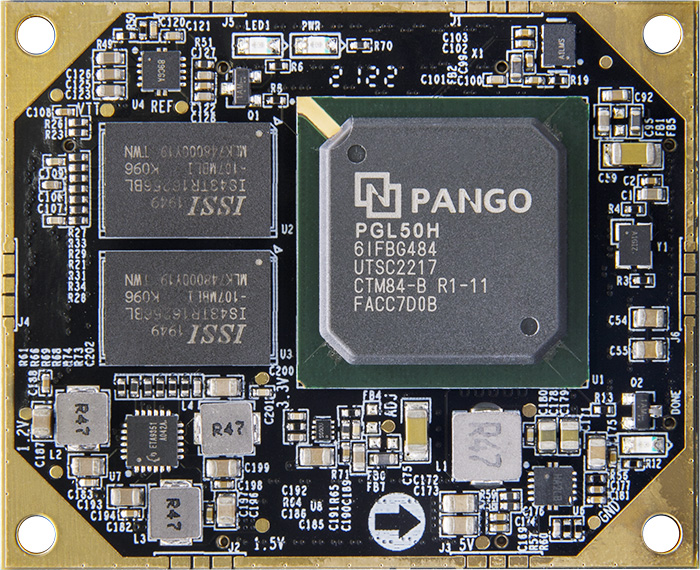

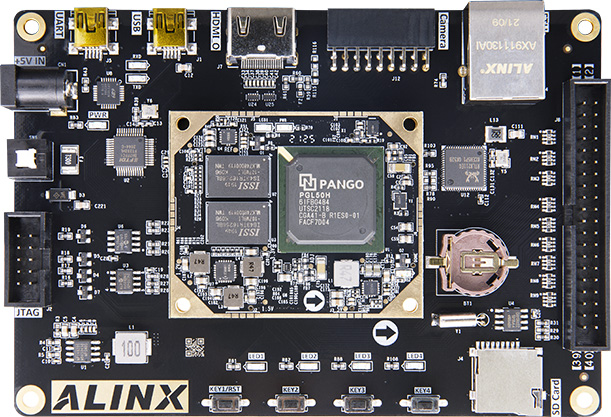

紫光同创 Logos PGL50H FPGA 核心板 国产工业级 DDR3 P50

型号

PGL50H-6IFBG484

芯片级别

速度等级为 -6，工业级

触发器(FF)

64200

查找表LUT5

42800(LUT5=1.2LUT4)

DRM (18Kbits)

134

APM单元（乘法器）

84

PCIe Gen2x4

1

HSST

4路，6.375Gb/s max

时钟资源 PLL

5

AES 模块

1

DDR3

2 片 512MB DDR3，共 1GB，32bit，数据速率 800Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储

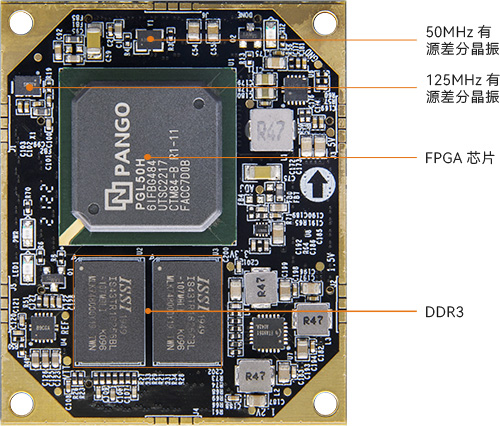

晶振

1 个 125MHz 有源差分晶振，给 HSST 模块提供参考输入时钟
1 个 50MHz 差分晶振，给全局时钟提供参考输入时钟

IO

扩展出 195 个默认电平标准为 3.3V 普通 IO 口，其中 113 个 IO 电压标准可调，12 个 1.5V 电平标准的普通 IO口， 4 对 HSST 高速 RX / TX 差分信号和 1 对 HSST 高速 RX/TX 差分 输入时钟

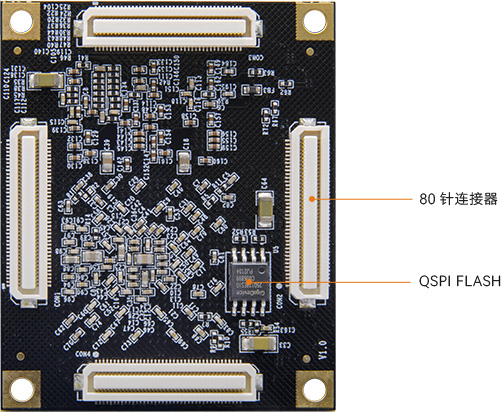

扩展口

4 个高速扩展口，使用 4 个 80Pin 的板间连接器和底板连接

LED灯

1 个电源指示灯，1 个配置LED灯，1 个用户 LED 灯

输入电压

5V 电压输入，连接器供电

核心板

1 块

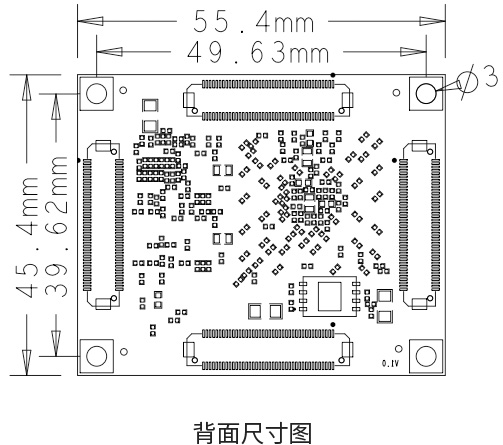

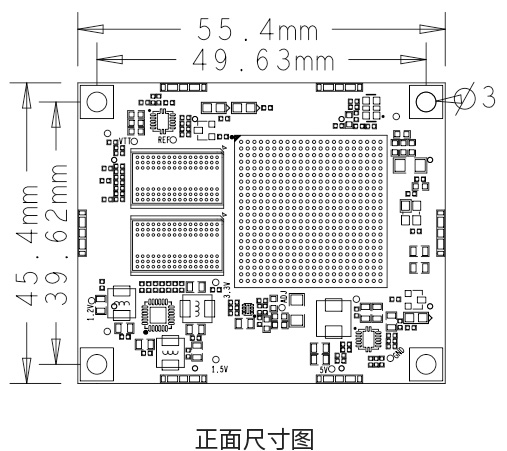

尺寸大小

55.4mmx 45.4mmx 6.5mm

叠层数量

14 层 PCB 板，预留独立电源层和 GND 层
