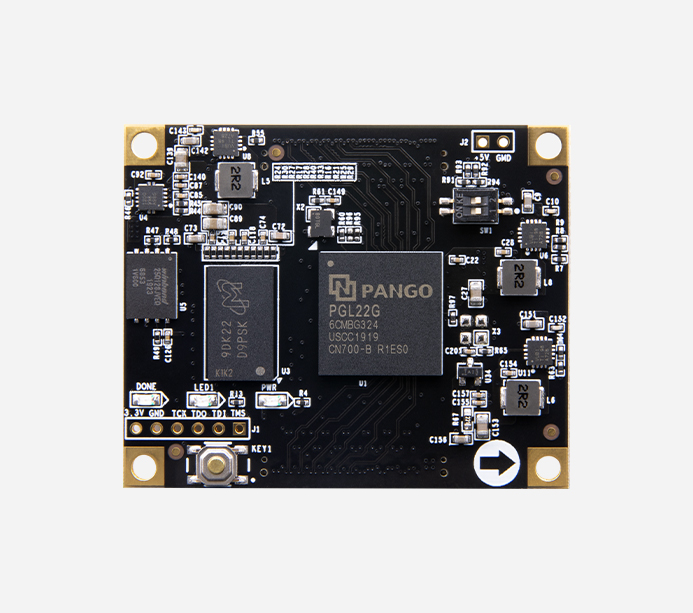

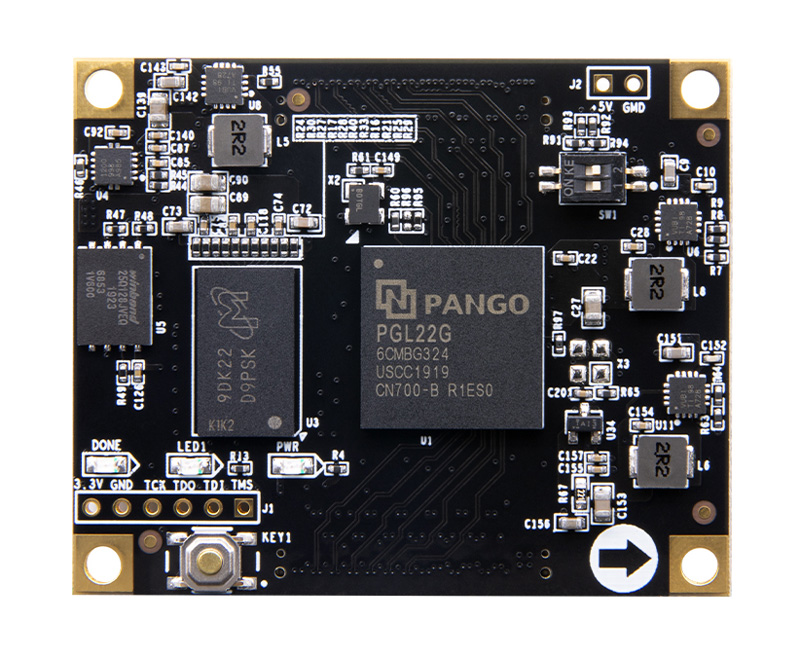

紫光同创 Logos PGL22G FPGA 核心板 国产 P22

型号

PGL22G-6CMBG324

DDR3

256MB DDR3

QSPI FLASH

16MB

速度等级

-6

温度等级

商业级 0°C~70°C

LUT5

17536 个

等效 LUT4

21043 个

FF

26304 个

18Kb DRM

48 个

APM

30 个

PLL

6 个

ADC

1 个

HMEMC

2 个

MAX user IO

240 个

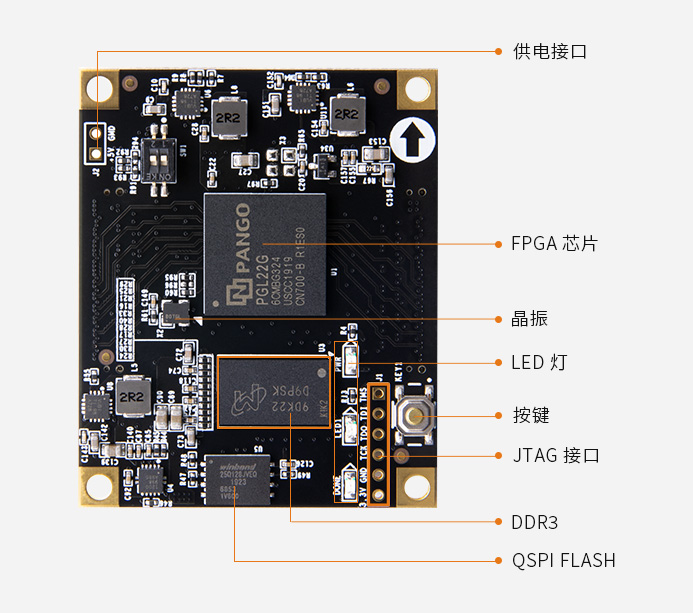

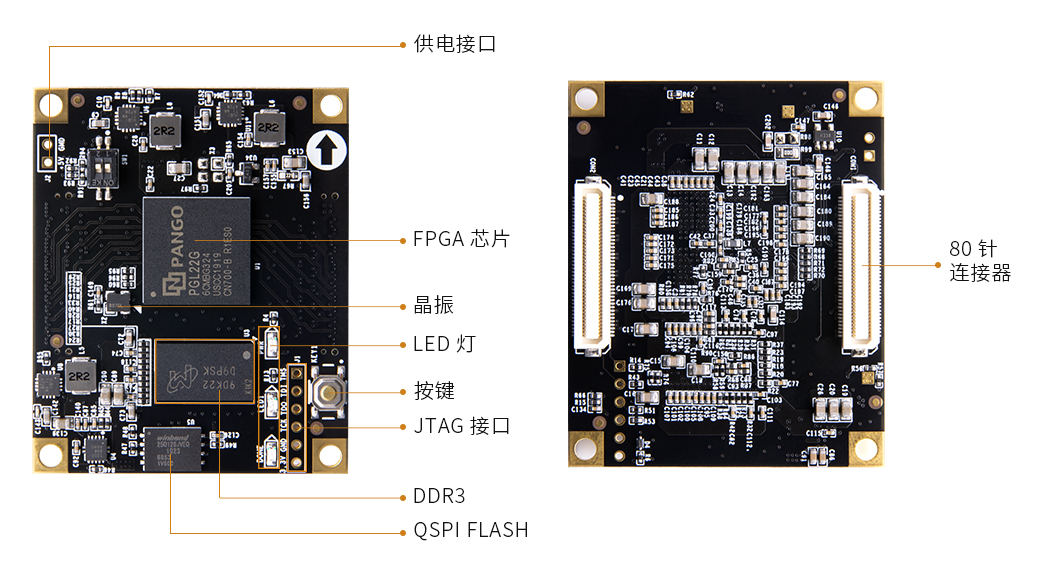

内存

1 片 256MB DDR3，16bit 总线，用于数据缓存

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储

晶振

1 个 50MHz 有源晶振，给系统提供稳定的时钟源

JTAG 接口

10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试

AD 转换器

4 个高速扩展口，使用 4 个 80Pin 的板间连接器和底板连接

LED 灯

1 个电源指示灯，1 个配置灯，1 个用户 LED 灯

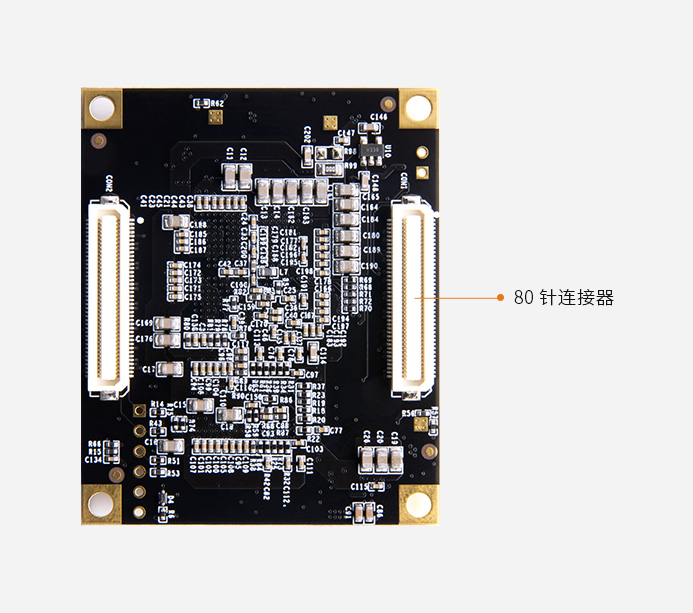

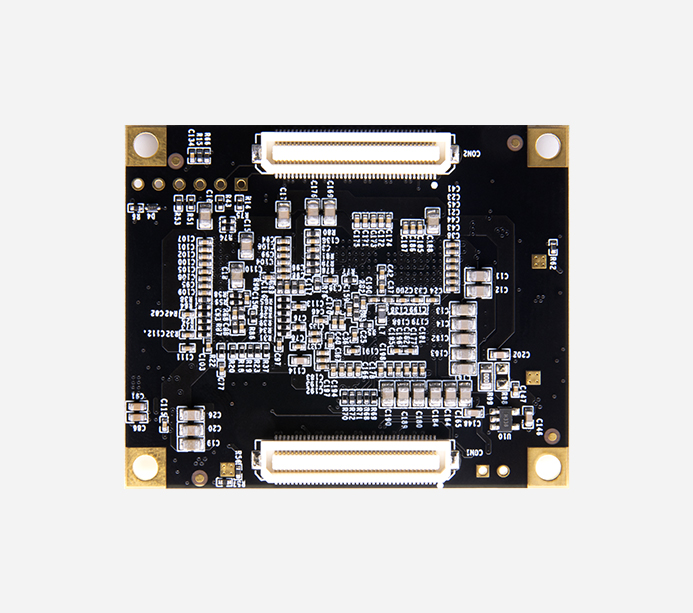

扩展口

2 个 80Pin 松下工业级连接器

输入电压

5V 供电

FPGA 核心板

1 块

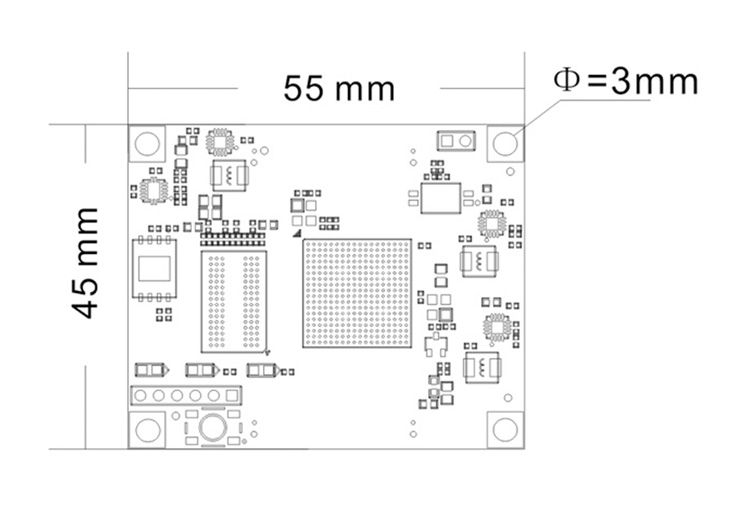

尺寸大小

55mmx 45mmx 6.4mm

连接器合高

3.0mm

叠层数量

10 层 PCB 板设计
