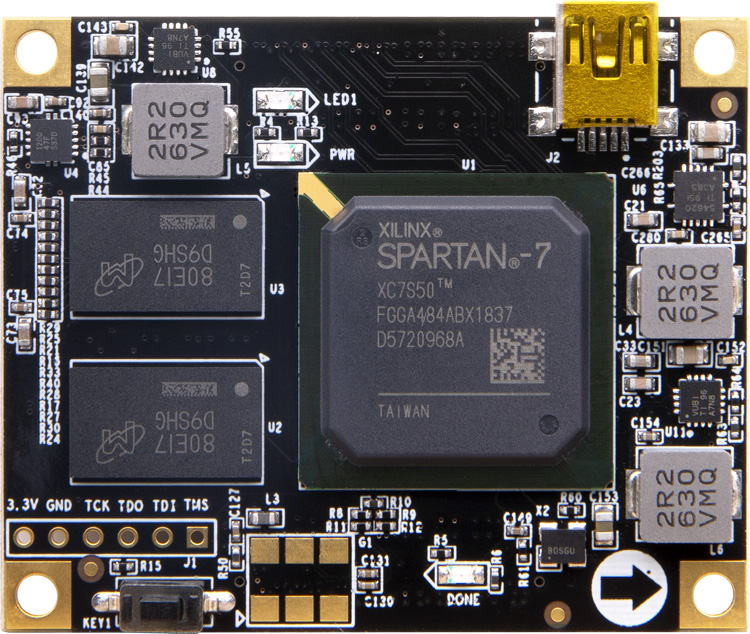

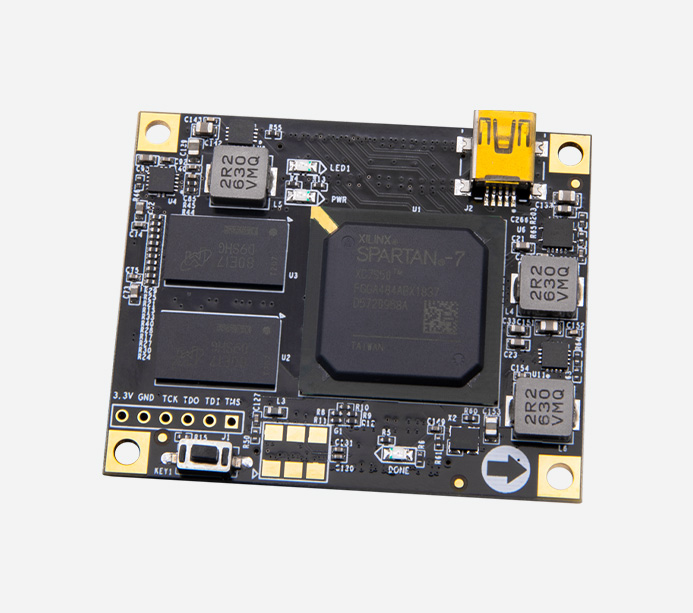

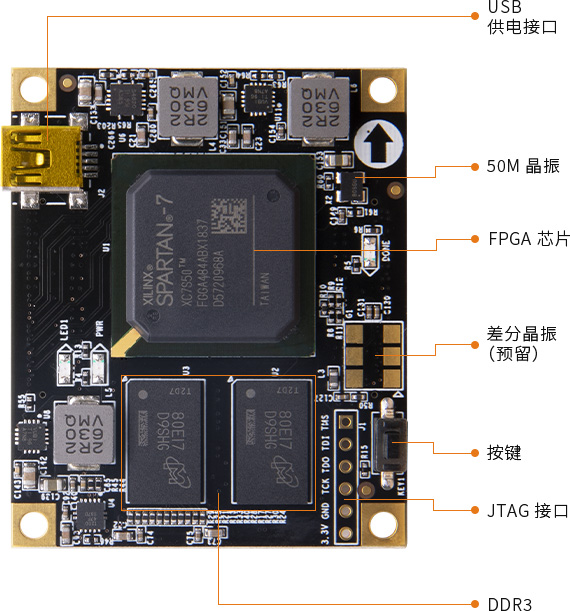

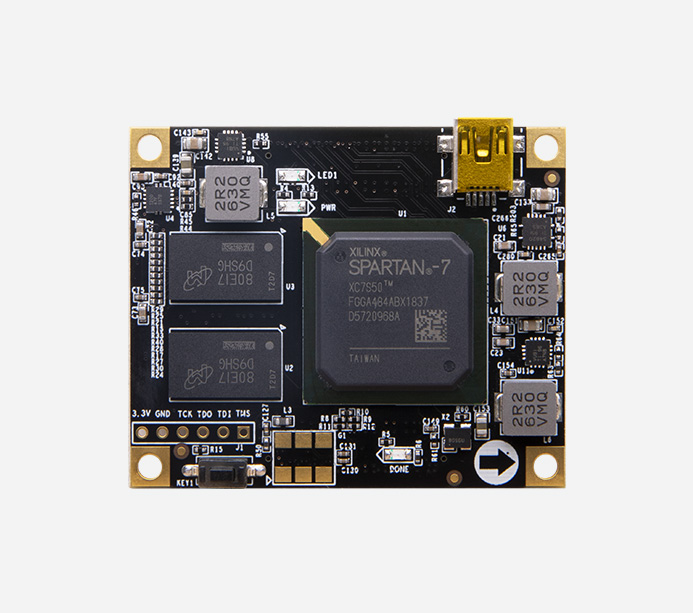

ok138cn太阳集团 Xilinx Spartan7 FPGA 核心板 XC7S50

核心板

AC7050B

FPGA 型号

XC7S50-1FGGA484I

逻辑单元

52160

DDR3

1GB，数据频率333.3MHz

触发器

65200

逻辑单元

52160

DSP 处理单元

120 个

查找表

8150

Block RAM

2700Kb

扩展 IO 数量

114 个

电压可调 IO

75 个

LVDS 差分对

37 对

温度等级

工业级

速度等级

-1

工作温度

-40°C~85°C

QSPI FLASH

1 片 16MB，作为 FPGA 系统的启动镜像

DDR3

2 片 512MB DDR3 共 1GB，32bit 总线

JTAG 接口

用于程序调试和程序固化

晶振

1 个 50Mhz 有源晶振，给系统提供稳定的时钟源
1 个预留差分晶振焊接盘位，用户根据需要安装不同频率的时钟

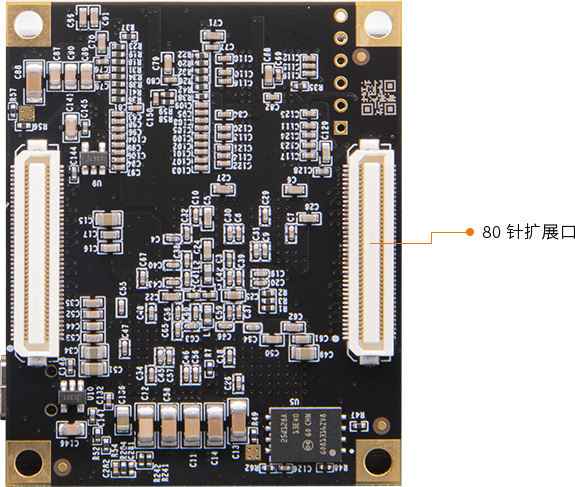

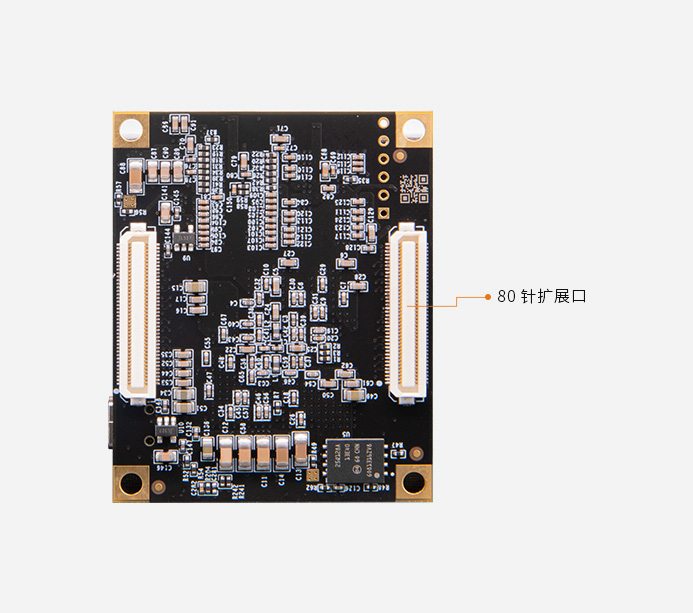

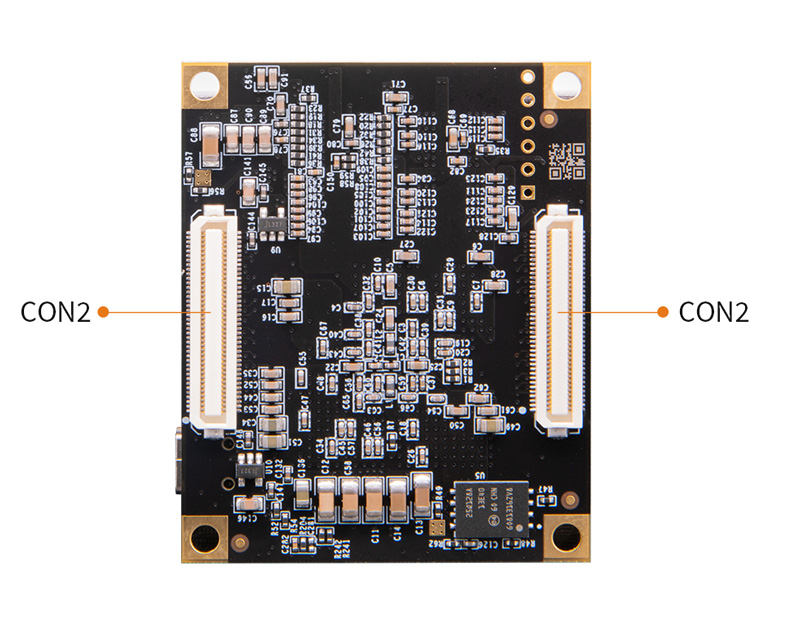

扩展口

 2 个 80pin 高速板对板连接器，引出 114 个 IO，12 对 LVDS

输入电压

+5V 电压输入

FPGA 核心板

1 块

Mini USB 线

1 根

板对板连接器

2 个

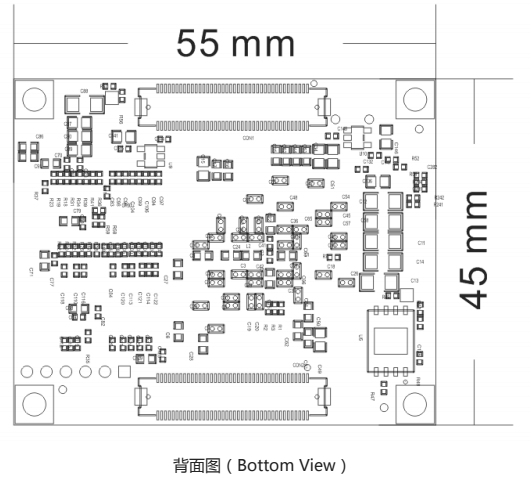

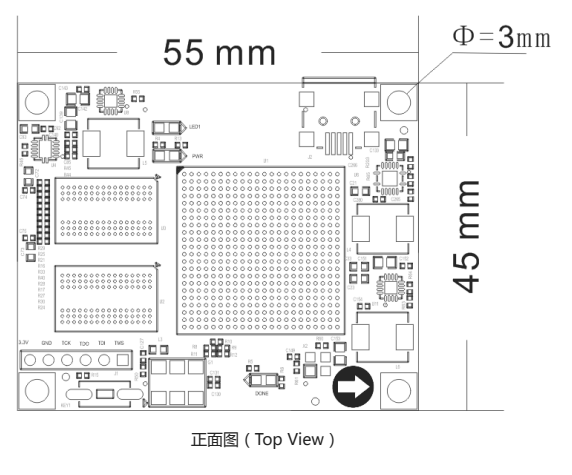

尺寸大小

55x 45x 8.4mm

连接器合高

2.0mm

叠层数量

8 层 PCB 板设计

板厚
