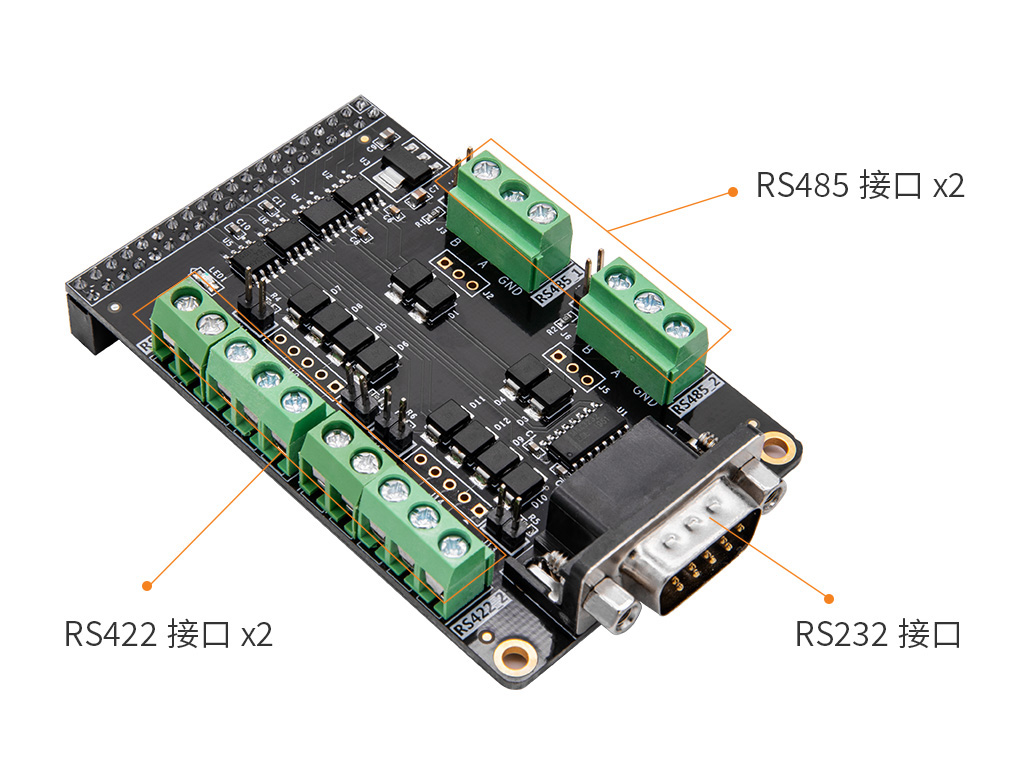

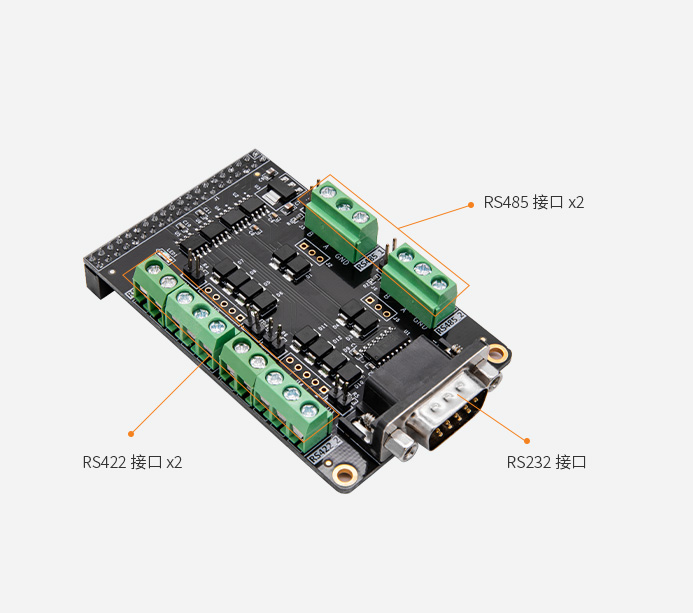

RS232 RS422 RS485 通信接口模块

RS232 接口

一路标准的 DB9 公座串行接口
使用 MAX3232 作为 RS232 和 TTL 电平的转换
传输率高达 120Kbps 数据通讯速率

RS485 接口

两路 RS485 接口，采用 3 线的接线端子
使用 MAX3485 作为 RS485 和 TTL 的电平转换
工业级设计，抗干扰能力超强，同时采用有效的防雷设计
转换具有 120 欧匹配电阻，插上跳线帽即可使能匹配电阻 长距离传输时建议短接
支持多机通讯，允许接在最多 128 个设备的总线上
传输率高达 500Kbps 数据通讯速率

RS422 接口

两路 RS422 接口，采用 5 线的接线端子
使用 MAX3490 作为 RS422 和 TTL 的电平转换
工业级设计，抗干扰能力超强，同时采用有效的防雷设计具有 120 欧匹配电阻，插上跳线帽即可使能匹配电阻长距离传输时建议短接
支持多机通讯，允许接在最多 128 个设备的总线上
传输率高达 500Kbps 数据通讯速率
