多通道16位 200KSPS 同步采样AD模块 AD7606

AD7606

  • 产品型号

    AN706
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390271025
  • 价格

    ¥219.00

产品推荐


同步采样 16 位 AD 模块


产品参数

模块参数

模块型号

AN706

AD 型号

AD7606

AD 位数

16bit

最高采样率

200KSPS

输入电压范围

-5V ~ +5V

模块 PCB 层数

4 层,独立的电源层和 GND 层

模块接口

自动对焦,自动曝光控制 (AEC),自动白平衡 (AWB)

工作温度

-40℃~85℃,模块使用芯片均满足工业级温度范围

输入接口

8 路 SMA 接口和 2.54 间距的 16Pin 的排针 (每路正负两 Pin)

测量精度

0.5mV 以内

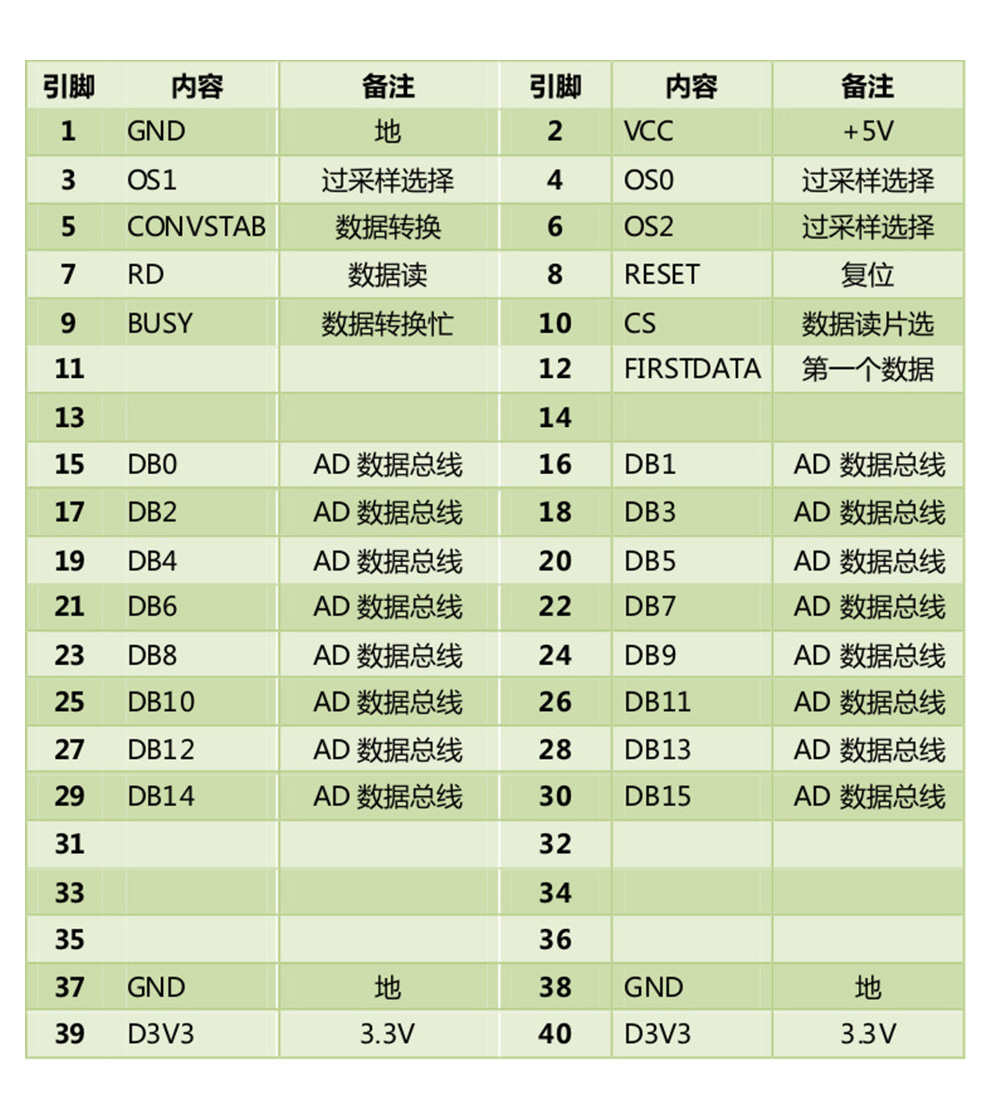

引脚定义

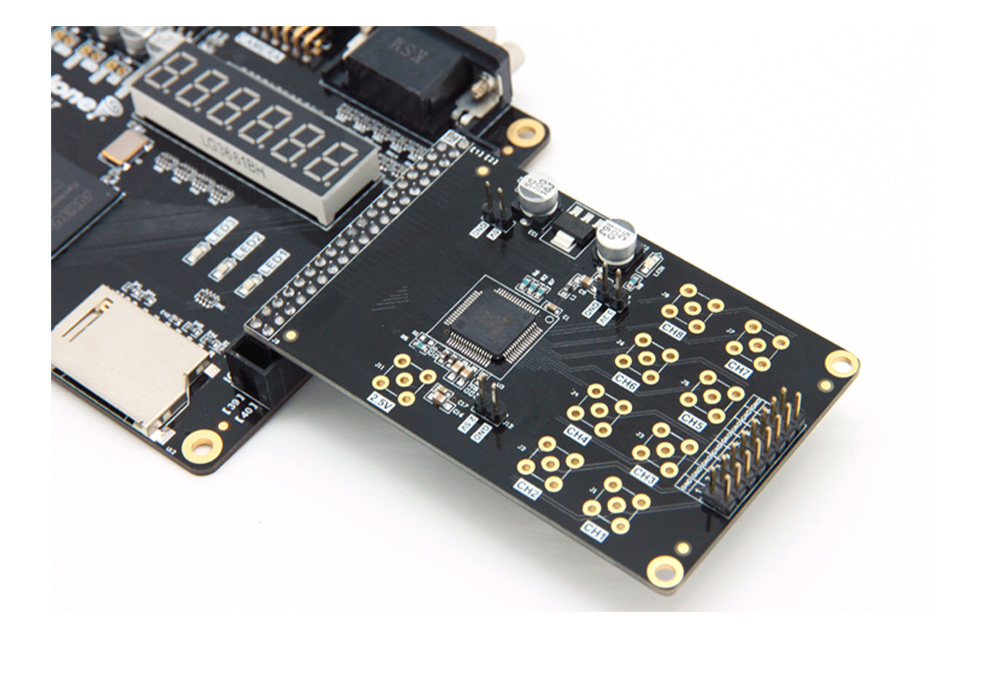

配套 FPGA 黑金开发板

直接插到 40 针扩展口,稳定可靠

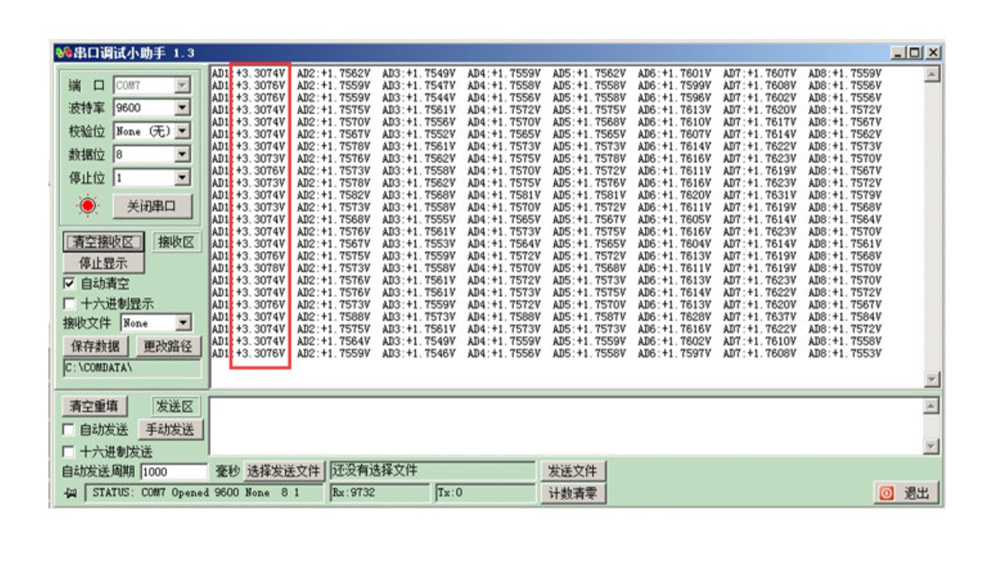

模块实际采集的数据

精准可达 0.5mV

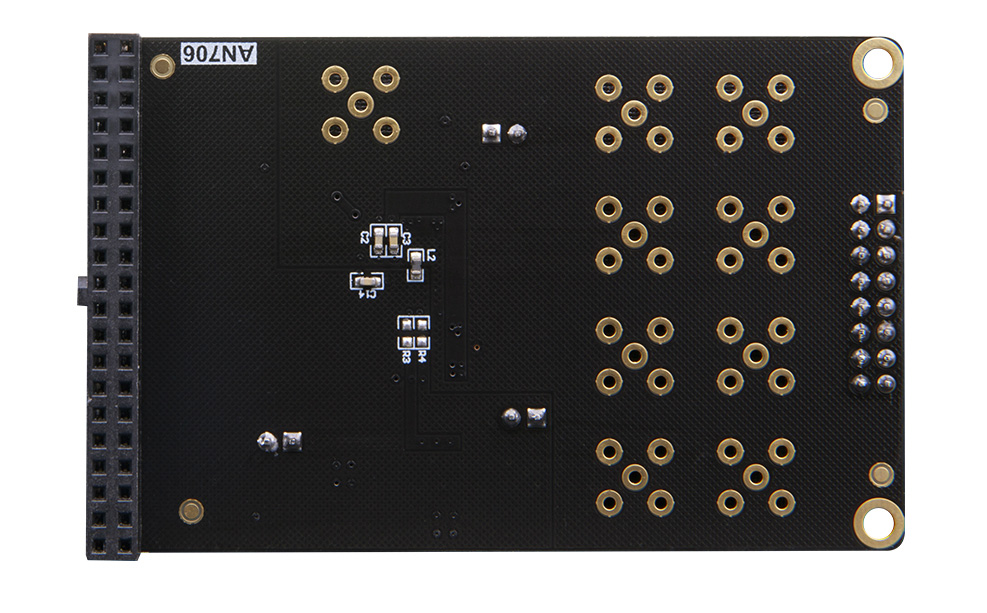

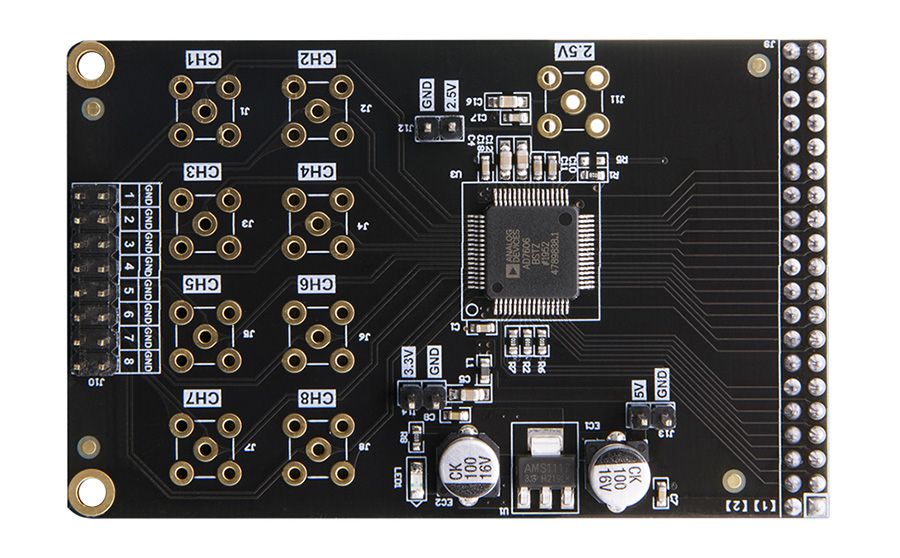

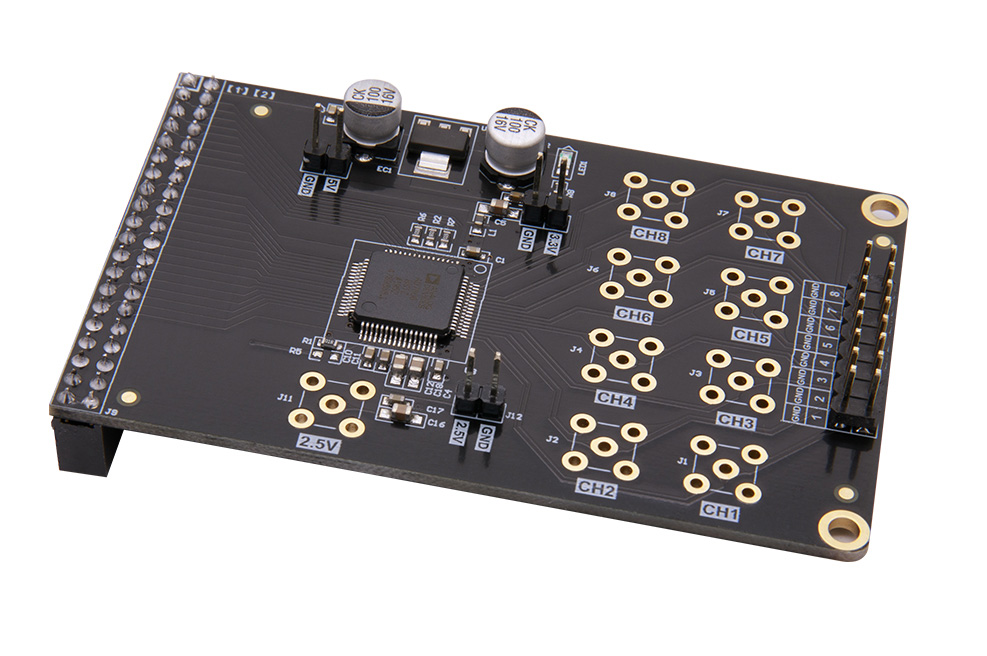

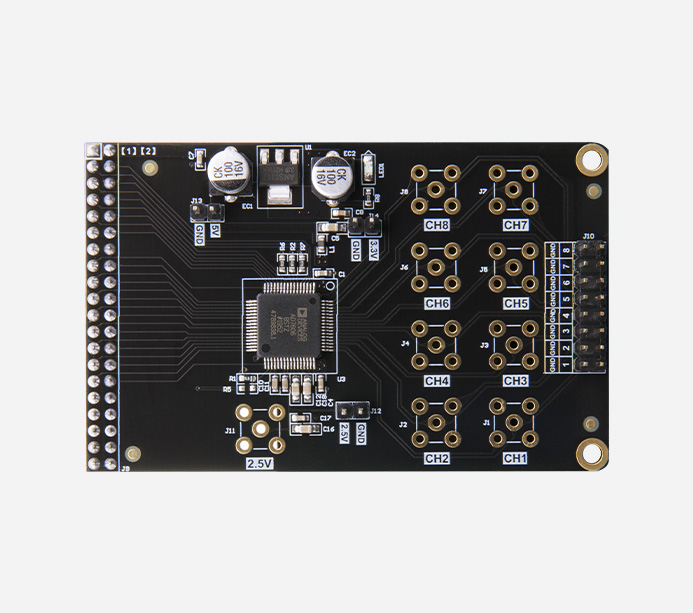

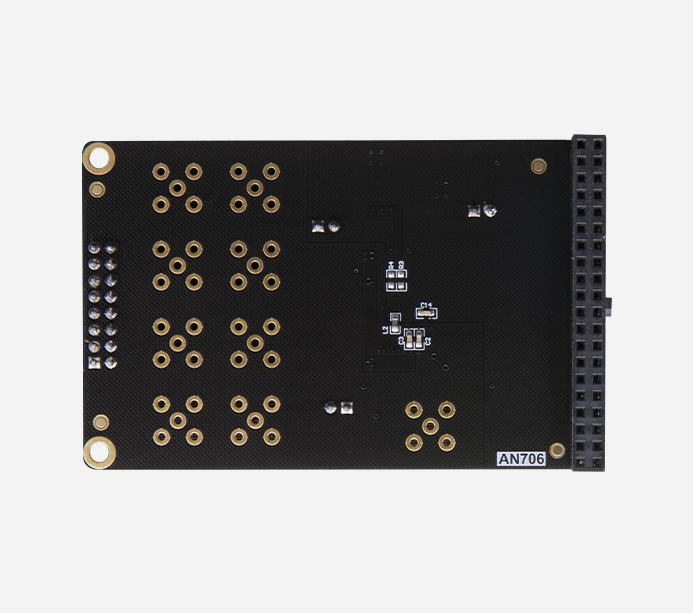

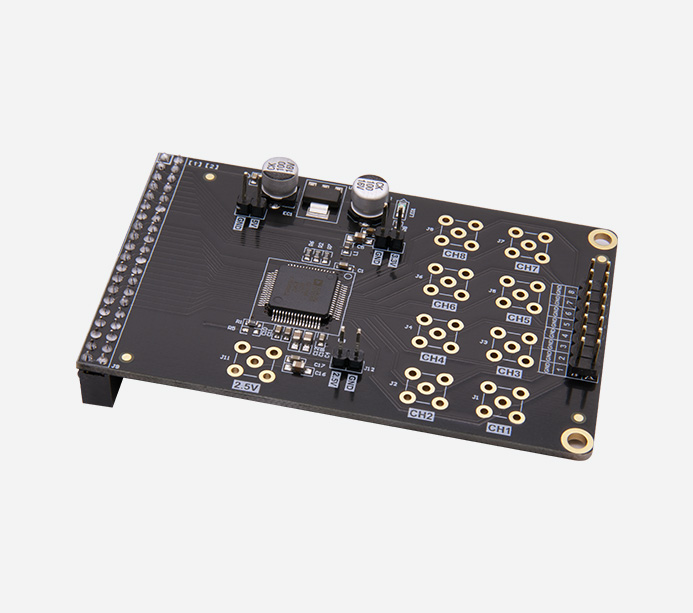

产品展示




所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
