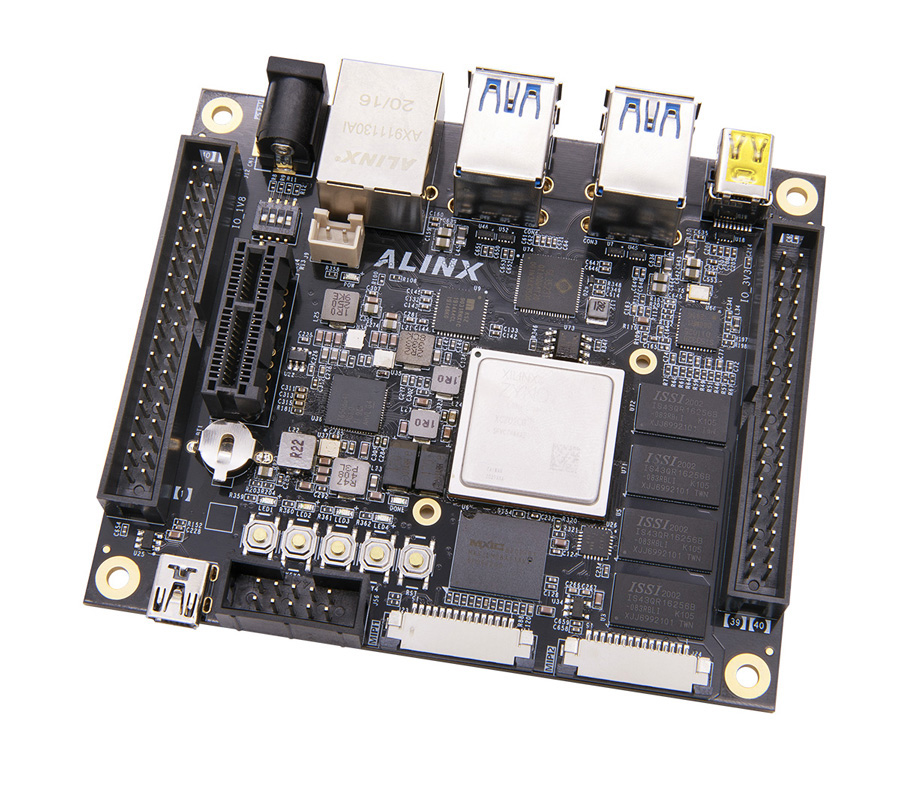

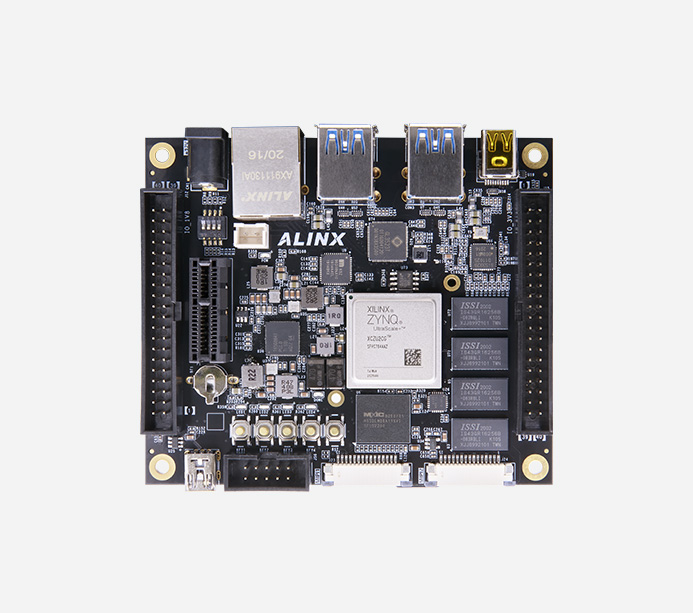

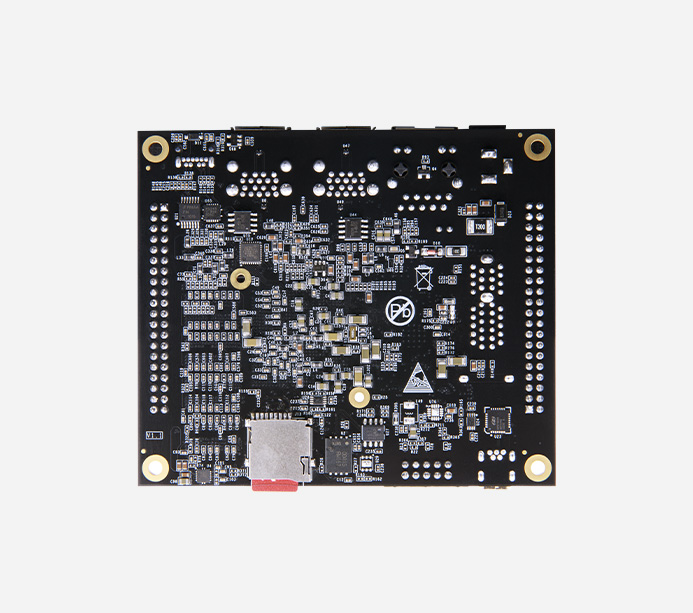

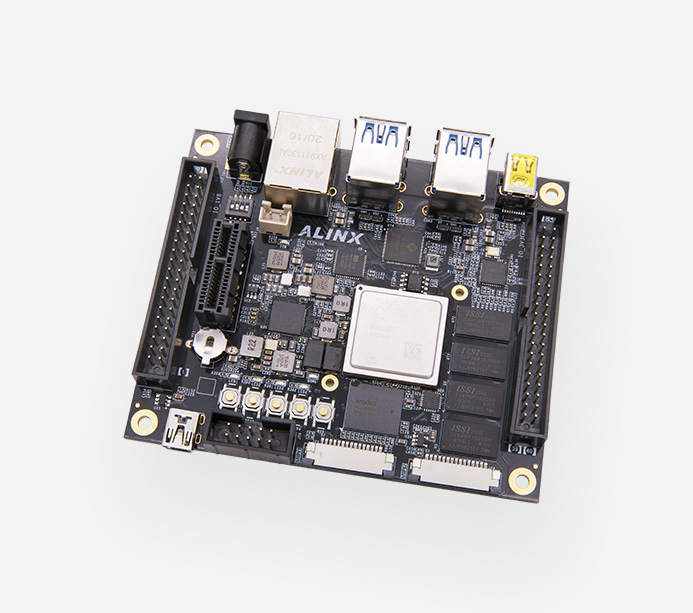

Xilinx Zynq UltraScale+ MPSoC AI 智能 FPGA开发板 ZU2CG XUZU2CG AXU2CGB

XCZU2CG

  • 产品型号

    AXU2CGB
  • 产地

    上海
  • EAN码

    6971390278086
  • 价格

    ¥1899.00

产品推荐


Xilinx Zynq UltraScale+ MPSoC FPGA 入门开发板

支持 XILINX Vitis-AI DPU,双 MIPI 摄像头接口

满足网络通信、高速数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传输处理以及航空航天应用

  • ·ARM 处理器

    双核 ARM CORTEX-A53+ 双核 ARM CORTEX-R5

  • ·2GB DDR4

    PS 端 2GB DDR4,64bit

  • ·DP 接口

    最高支持 4K@30Hz 或 1080P@60Hz 输出

  • ·FLASH 存储

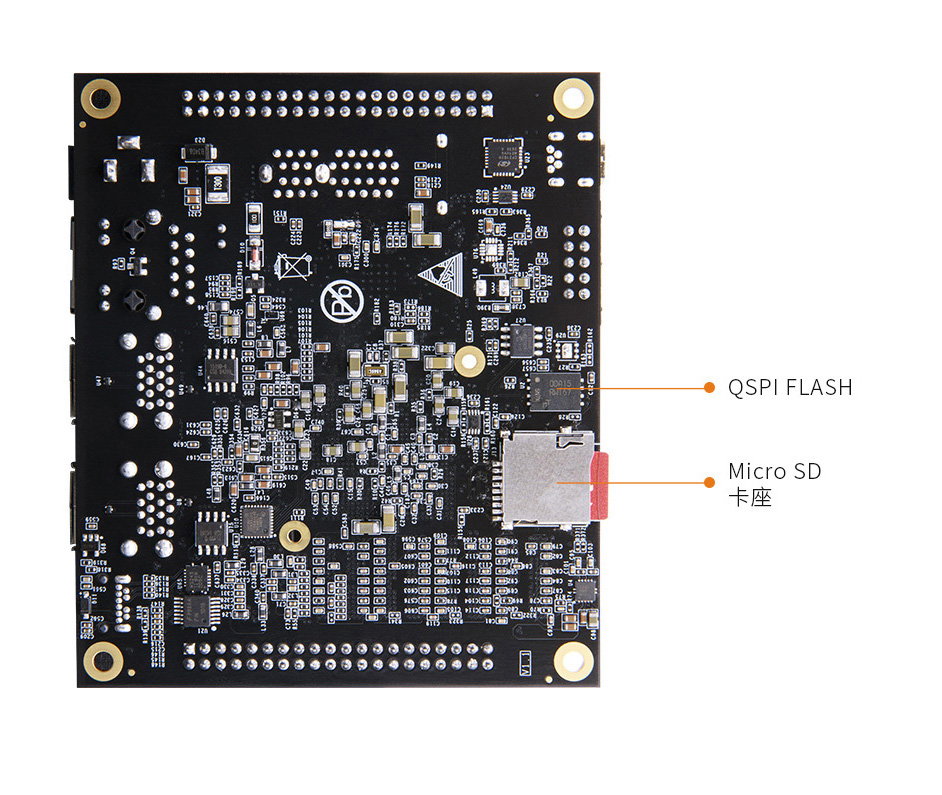

    8GB eMMC FLASH/32MB QSPI FLASH


技术支持

开发软件版本:Vitis2020.1, linux 版本:petalinux5.4.0-xilinx-v2020.1 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

开发环境篇
01. Vitis 开发环境安装
02. 安装虚拟机、Ubuntu 系统
03. Ubuntu 安装 Linux 版Vitis 软件
04. Petalinux 工具安装


05. NFS 服务软件安装
06. QT Creator 开发环境
07. Linux 常用命令
注:Vitis 2020.1

FPGA 实验篇
01. Ultrascale+ MPSoC 介绍
02. 开发板硬件介绍
03. Verilog 基础模块介绍
04. PL 的 "Hello World" LED 实验
05. Vivado 下 PLL 实验
06. FPGA 片内 RAM 读写测试
07. FPGA 片内 ROM 测试
08. FPGA 片内 FIFO 读写测试


09. Vivado 下按键实验
10. PWM 呼吸灯实验
11. RS232 实验
12. RS422 实验
13. RS485 实验
14. HDMI 输出实验
15. HDMI 字符显示实验
16. 7 寸液晶屏显示实验

SDK 实验篇
01. 体验 ARM,裸机输出 “Hello World”
02. PS 端 RTC 中断实验
03. PS 端 UART 读写控制
04. PS 端 I2C 的使用
05. PS 端 DiplayPort 的使用
06. PS 端 SD 卡读写
07. PS 端以太网使用之 lwip
08. PS 端之网络远程更新 QSPI
09. System Monitor 的使用
10. PS 端 EMIO 的使用
11. PL 端 AXI GPIO 的使用
12. 自定义 IP 实验
13. 双核 AMP 的使用
14. ZYNQ 下使用 Free RTOS
15. PL 读写 PS 端 DDR 数据
16. 通过 BRAM 实现 PS 与 PL 数据交互
17. DMA 环通测试


18. DMA 使用之 DAC 波形发生器 (AN108)
19. DMA 使用之 ADC 示波器 (AN108)
20. DMA 使用之 ADC 示波器 (AN9238)
21. DMA 使用之 ADC 示波器(AN706)
22. 基于 ADC 模块 Scatter/Gather DMA 使用 (AN108)
23. 基于 DAC 模块的 Scatter/ Gather DMA 使用(AN9767)
24. AN5642 双目摄像头采集显示
25. SD 卡读写操作之摄像头抓拍
26. 双目摄像头以太网传输
27. 基于 AN5641 模块 MIPI 采集显示
28. 音频模块 AN831录音与播放
29. 7 寸触摸屏模块的显示
30. 7 寸触摸屏的 GUI 及触摸控制
31. 基于 AN108 模块的 ADC 采集以太网传输
32. 基于 AN9238 模块 ADC 采集之以太网传输
33. 基于 AN706 模块的 ADC 采集之以太网传输

HLS 实验篇
01. 初识 Vitis HLS
02. Vitis HLS 入门
03. HLS 与 CPU 寄存器交互
04. 如何使用 xfopencv 库中自带 函数
05. 图像 RGB 转灰度变换
06. 图像 RGB 转 YCrCb


07. 图像形态学滤波
08. 图像叠加
09. 图像对比度调整
10. 角点检测
11. SOBEL 算子实现边缘检测
12. Canny 算子实现边缘检测

LINUX 基础篇
01. 使用 Petalinux 定制 Linux 系统
02. 程序 hello world
03. Gpio 控制 LED
04. 添加开机自启动脚本及用户文件
05. SD 卡根文件系统


06. QT 和 OPENCV 交叉编译开发 环境
07. 使用 Vitis 开发 Linux 程序
08. Vitis 加速基本平台创建
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1

LINUX 驱动篇
01. 字符设备
02. 字符设备的新写法
03. 设备树和 of 函数
04. Pinctrl 和 gpio 子系统
05. 并发的处理
06. Pio 输入
07. 定时器
08. 中断
09. 阻塞 IO
10. 非阻塞 IO
11. 异步 IO
12. Platform 平台设备


13. Platform 与设备树
14. MISC 设备驱动
15. Input 子系统
16. Pwm 驱动
17. I2C 驱动
18. USB 驱动
19. SPI 驱动
20. 串口驱动
21. 块设备驱动
22. 网卡驱动
23. DMA 驱动
24. 多点触摸屏驱动
25. LCD 驱动

LINUX 应用篇
01. 极简工作环境搭建
02. 可远程调试的 Hello World
03. OpenCV 之边缘检测
04. OpenCV+Qt 之人脸检测


05. GStreamer 的摄像头显示
06. Qt+DRM+Gstreamer 摄像头显示
07. Qt+GPU 的摄像头显示
08. linux 寄存器操作

Vitis AI 基础篇
 01. Docker 环境搭建
 02. Vitis-AI 开发流程


03 基于 Keras 框架的神经网络训练
04. 调试工具

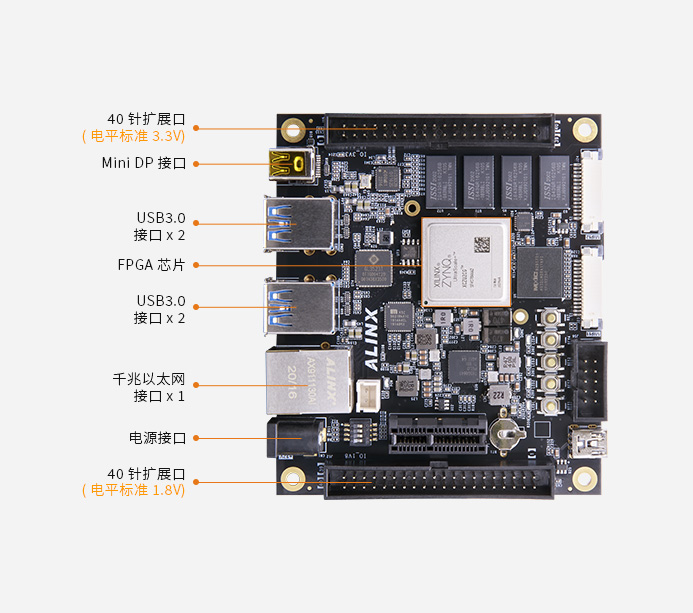

功能接口

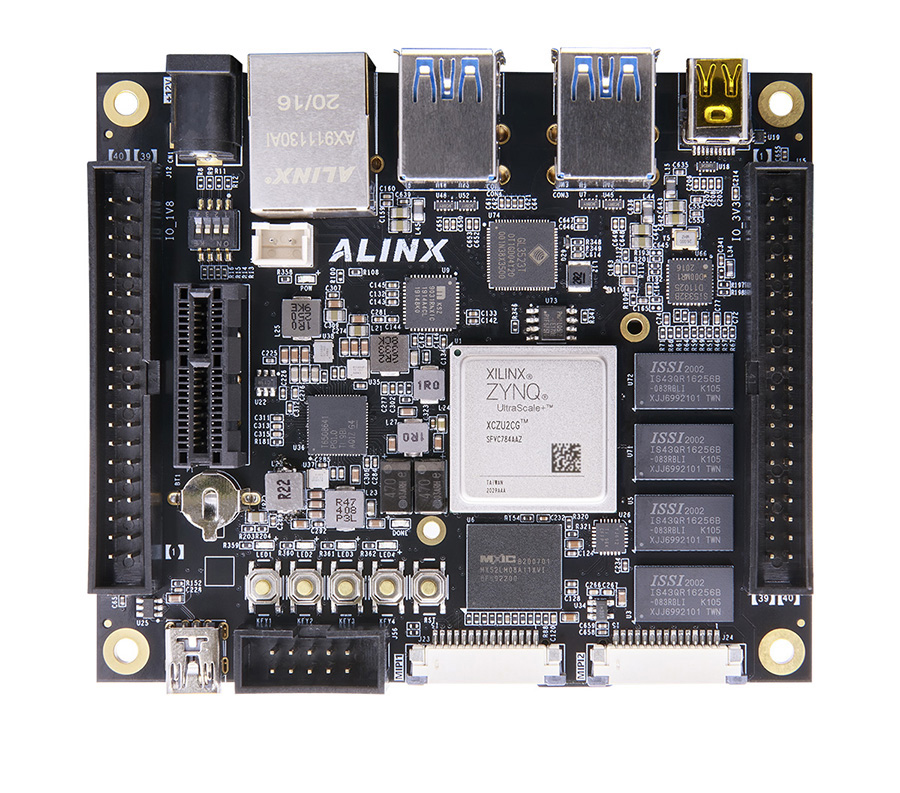

·开发板



产品参数


开发板主要参数

开发板

AXU2CGB

FPGA 型号

XCZU2CG-1SFVC784E

芯片 CPU

双核 ARM Cortex-A53,1.2GHz;双核 ARM Cortex™-R5,500MHz

PS 端内存

2GB DDR4,64bit 2400Mbps

芯片级别

商业级

工作温度

 0°c~70°c

速度等级

-1

逻辑单元

103K

触发器

94K

查找表

47K

全局时钟

3

DSP slice

240

Max. Distribu  RAM

1.2Mb

BlOCK RAM

5.3Mb

eMMC FLASH

8GB

QSPI FLASH

32MB

HP I/O (1.8V)

34 个

HD I/O (3.3V)

34 个

功能和接口

DP 接口

1 路 Mini Display Port 输出显示接口,最高支持 4K@30Hz 或 1080P@60Hz 输出( 可另购 ok138cn太阳集团 定制 DP 转 HDMI 线 )

PCIE 接口

1 个 PCIE x1 插槽,连接 PCIE 外设,通信速度高达 5Gbps

MIPI 接口

2 个 MIPI 摄像头接口,连接 MIPI 接口 OV5640 摄像头

USB3.0 接口

4 路 USB3.0 接口,用于连接外部的 USB 外设

USB 转串口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

千兆以太网接口

1 路千兆以太网接口,和网络设备进行以太网数据交换

系统时钟

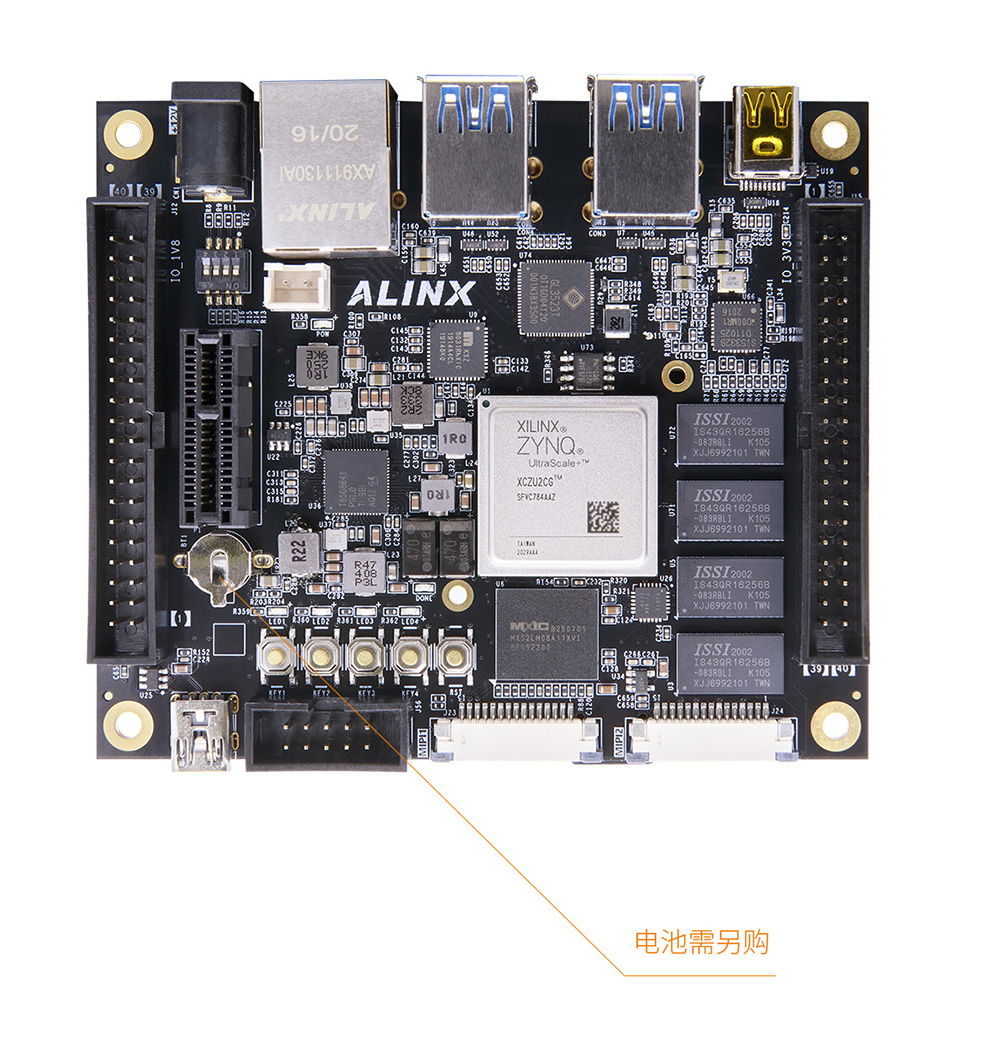

PS 系统时钟为 33.3333Mhz,PL 端时钟是 25Mhz (电池需另购)

JTAG 口

10Pin 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

SD 卡座

1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

LED 灯

4 个用户 LED 灯

按键

5 个按键,1 个复位按键,4 个用户按键

40 针扩展口

预留 2 个 40Pin 2.54mm 间距的扩展口,1 个电平标准为 1.8V,注意不要插 1.8V 之外的设备,1 个电平标准为 3.3V。可以外接 ok138cn太阳集团 各种模块(双目摄像头,TFT LCD 屏,高速 AD 模块等)

电源参数

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流




包装清单

FPGA 开发板

1 块

散热片

1 块

结构尺寸

尺寸大小

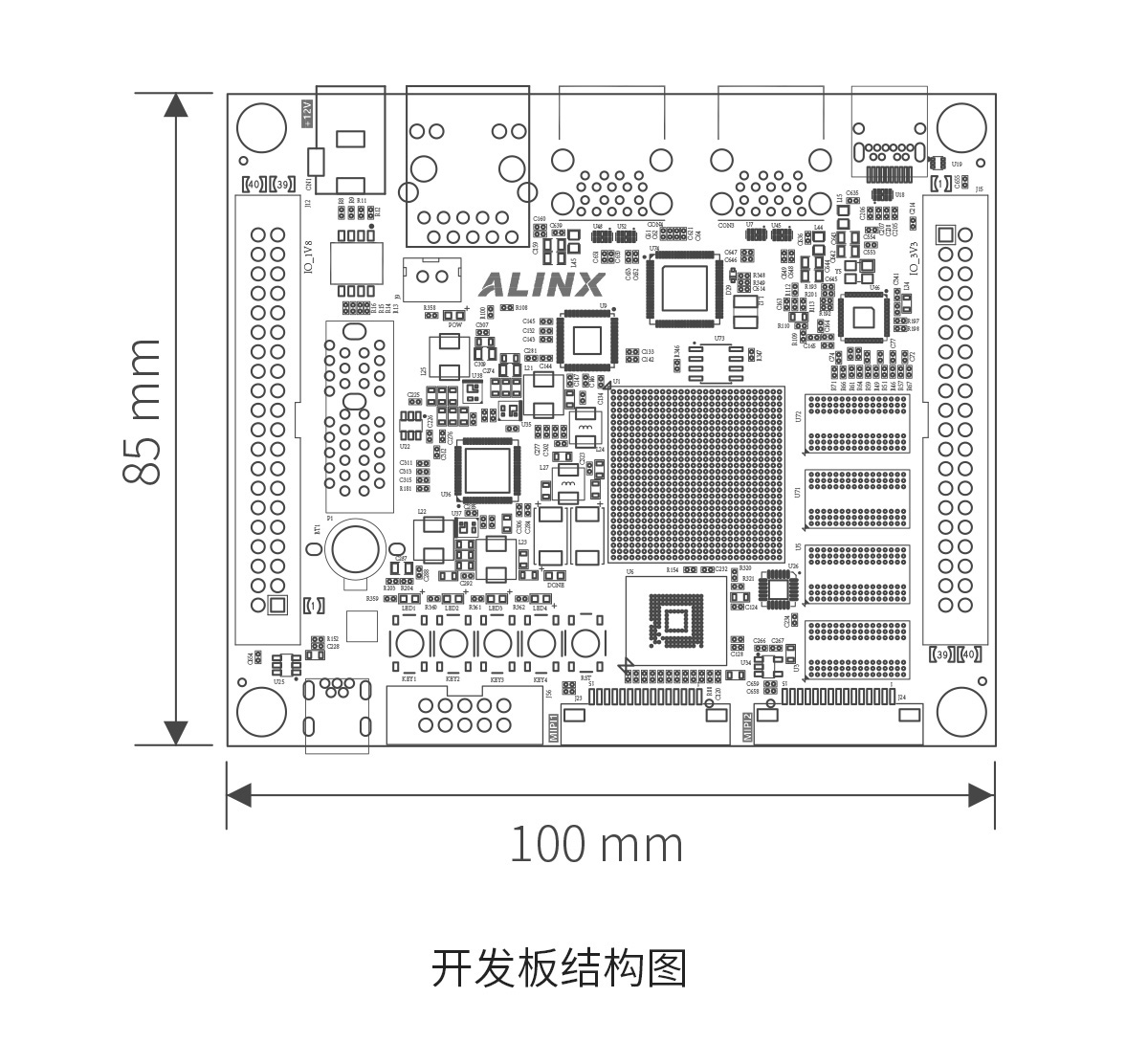

开发板 85mmx 100mm

叠层数量

采用 14 层 PCB 板设计,预留独立电源层和 GND 层


超小尺寸 高性价比 适合入门

双 ARM 应用处理器

2x ARM Cortex-A53 1.2GHz;双核 Cortex™-R5 500MHz;PS 端 2GB DDR4,64bit 数据速率 2400Mbps


支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别


行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测


丰富的扩展接口

多领域开发 高速传输

深度学习、AI 计算、视频处理、高速数据传输处理等


采用核心板加扩展板的模式,方便用户对核心板的二次开发利用。

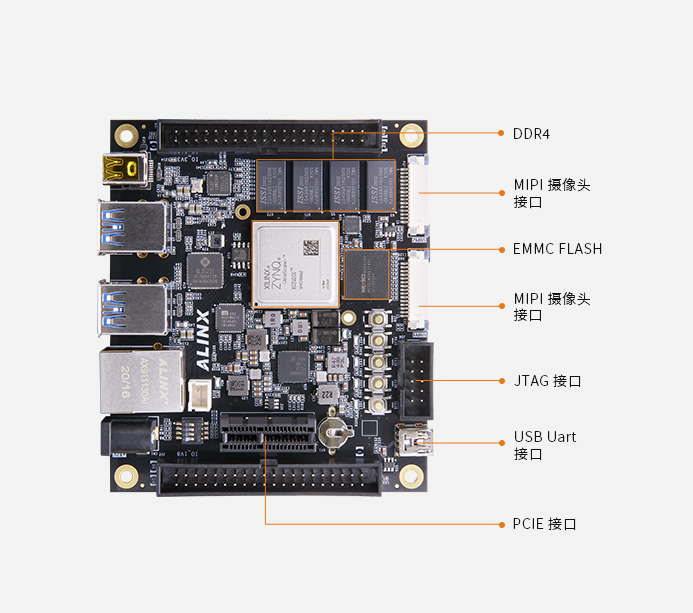

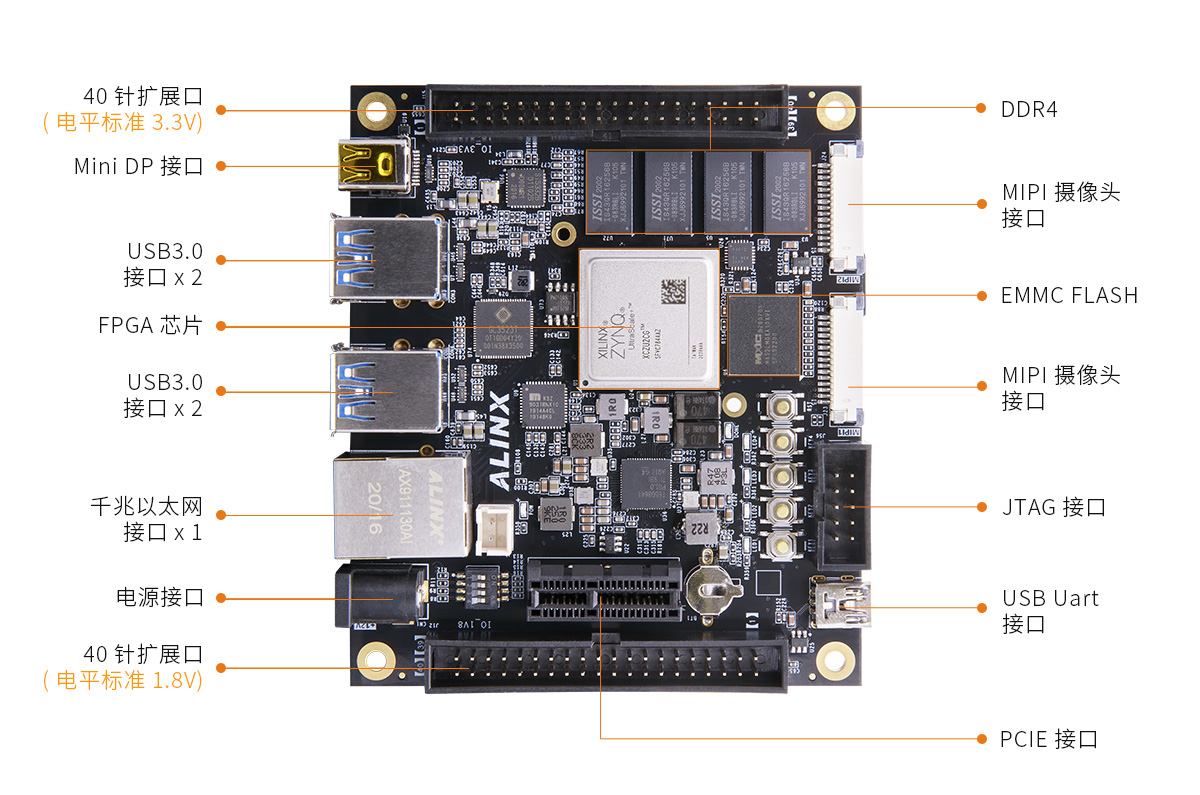

丰富的外围接口:1 个 MINI DP 接口、4 个 USB3.0 接口、1 路千兆以太网接口、1 个 USB 串口、1 路 PCIE 接口、1 路 TF 卡接口、2 个 40 针扩展口、2 路 MIPI 接口和按键 LED,支持 AI 智能,云计算,网络通信,高速数据传输,视频图像处理和工业控制等多领域应用

智能识别、医疗安防、车载数码、工业控制、智能电网

摄像头采集系统 视频图像采集处理

MIPI 摄像头模块上机展示图

MIPI 摄像头模块 AN5641 进行视频采集,通过开发板的 Mini DP 接口显示到显示器上

数据采集展示

信号数据采集系统

AN9767/AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 mini DP 接口显示到显示器
