购买须知：
该系列开发板有 AX7103 和 AX7103B 两种，仅扩展板网口芯片不同，功能相同，两个型号会根据库存随机发货，请根据二维码标签区分。
验证 PCIE 解决方案，加快 PCIE 产品开发网络通信、高速数据传输处理、视频图像处理、工业控制
配套例程及配套资料 开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取
01. Vivado 2019.1 安装
02. Vivado 下 LED 流水灯实验及仿真
03. Vivado 下按键实验
04. Vivado 下 PLL 锁相环输出测试
05. 串口接收发送实验
06. 按键消抖实验
07. I2C 接口 EEPROM 读写数据
08. FPGA 片内 ROM 测试
09. FPGA 片内 RAM 读写测试
10. FPGA 片内 FIFO 读写测试
11. SD 卡读写实验
12. HDMI 彩条输出
13. 4.3 寸屏彩条输出
14. 7 寸屏彩条输出
15. HDMI 输入输出环通实验
16. 带 DDR3 的 HDMI 输入输出环通实验
17. DDR3 读写数据测试
18. AN831 录音与播放
19. SD 卡 AN831 模块音乐播放
20. 字符 HDMI 显示
21. 字符 4.3 寸屏模块显示
22. 字符 7 寸屏模块显示
23. SD 卡图片 HDMI 显示
24. SD 卡图片 4.3 寸 LCD 显示
25. SD 卡图片 7 寸 LCD 显示
26. 双目摄像头采集 HDMI 显示
27. 双目摄像头采集 4.3 寸屏显示
28. 双目摄像头采集 7 寸屏显示
29. SOBEL 摄像头边缘检测
30. AD9238 波形显示例程
31. AD7606 波形显示例程
32. ADDA 测试例程
33. AD9767 双通道正弦波产生
34. AD9767 双通道三角波产生
35. 千兆以太网传输实验
36. AD9238 以太网传输例程
37. AD7606 以太网传输例程
38. AD9280 以太网传输例程
39. AN5642 摄像头采集千兆以太网传输视频

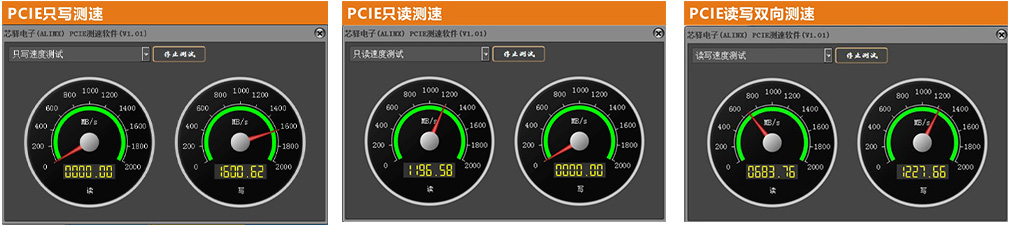

40. PCIe 速度测试
41. PCIe 之 HDMI 输入
42. PCIe 之 HDMI 输出
43. PCIe 之 xdma 接口进阶篇

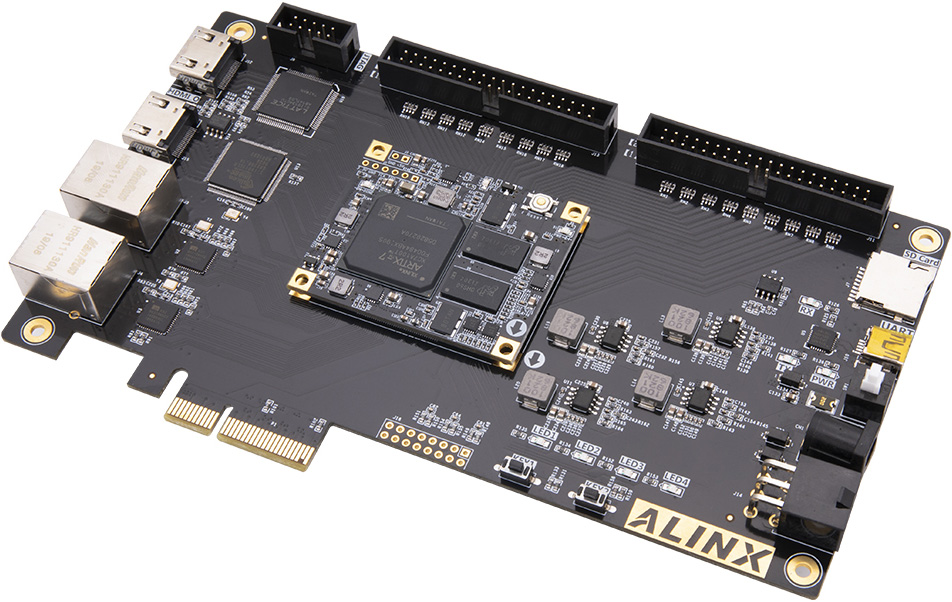

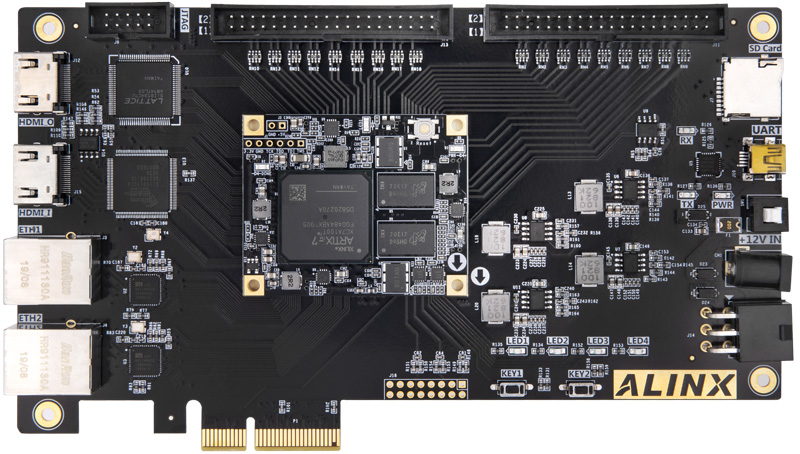

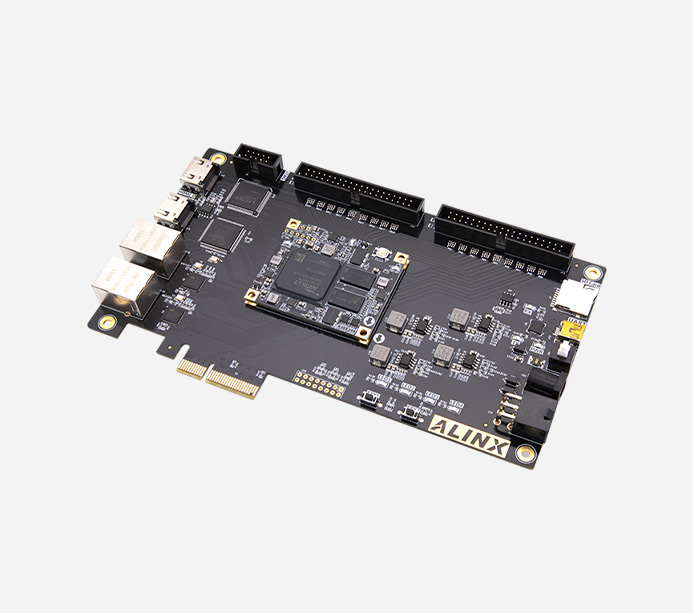

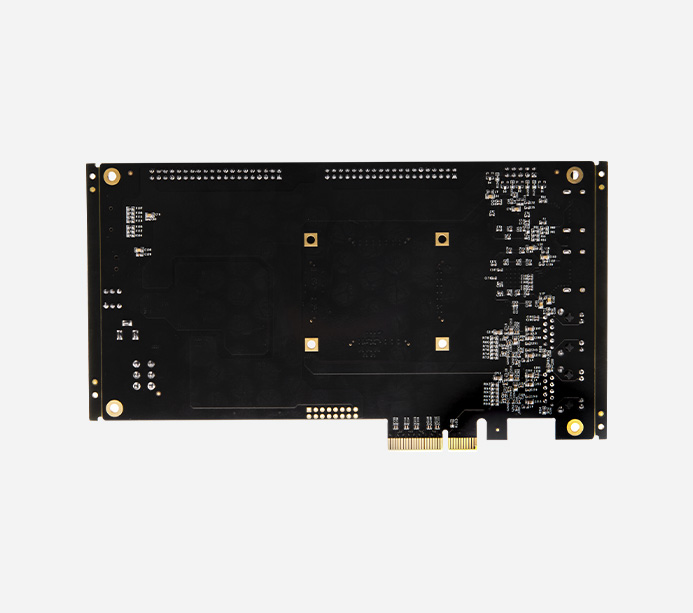

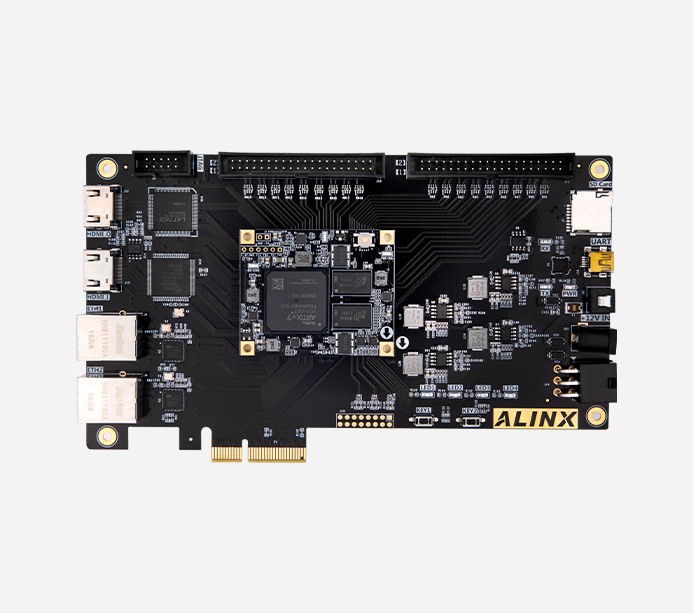

开发板
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
双目摄像头
●
●
4.3 寸屏
●
●
套餐配套模块，点击了解更多
点击上方图片查看核心板详情>>

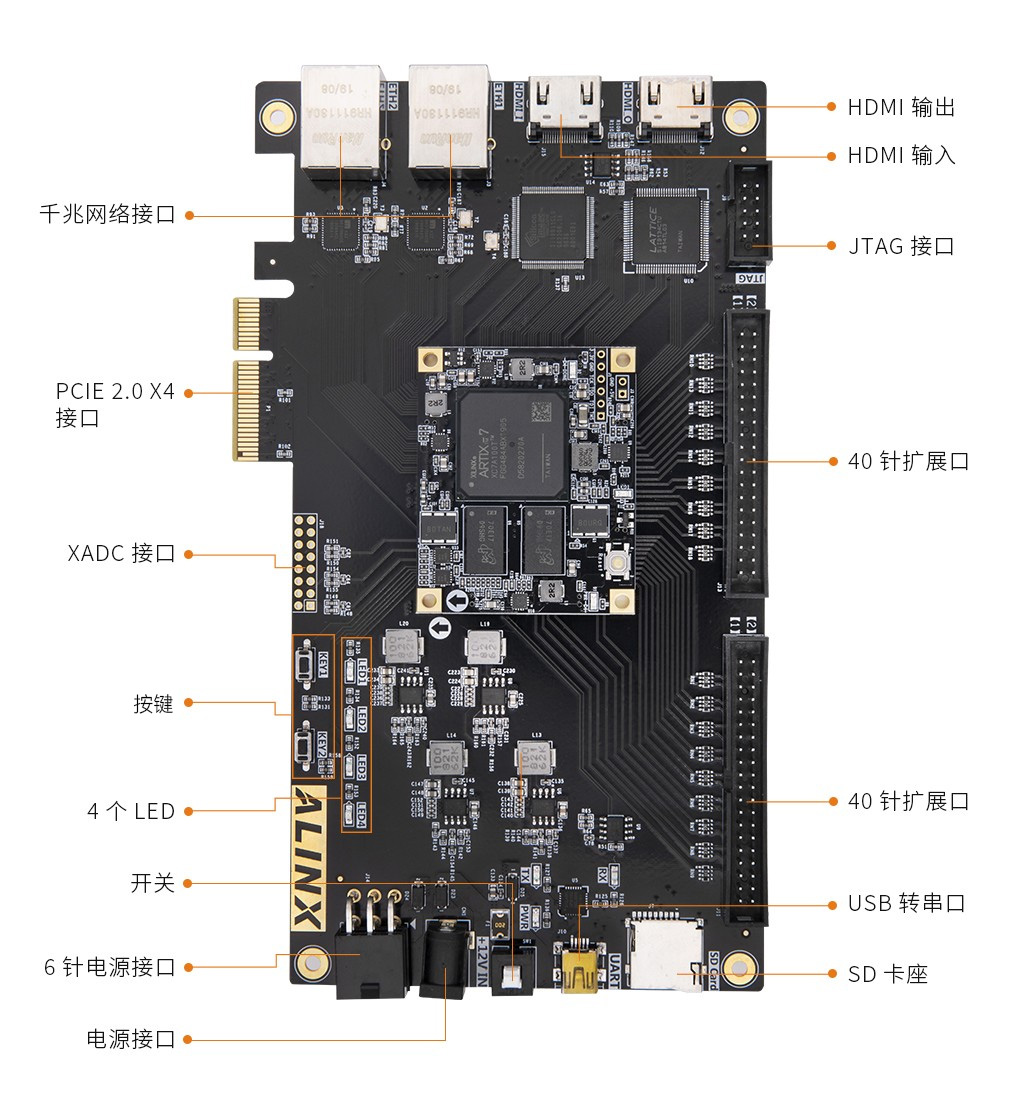

.jpg "AX7103-Artix-7-FPGA-开发板_10-(1).jpg")
型号
XC7A100T-2FGG484I
逻辑单元
101440
查找表
15850
触发器
126800
Block RAM
4860Kbit
DSP 处理单元
240
QSPI FLASH
128Mb
DDR3
1GB
HR IO
180
收发器
4 个，6.6Gb/s
模数转换 / XADC
1 个 12bit，1Mbps AD
温度等级
工业级
速度等级
-2
有源差分晶振
2 个
DDR3
2 片 512MB，32bit 总线，数据速率 800Mbps
QSPI Flash
1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储
晶振
高精度 LVDS 有源差分晶振，1 个是 200MHz 给系统提供稳定的时钟源，1 个是 125MHz 为 GTP 收发器提供稳定的时钟输入
GTP 收发器
4 路 GTP，每路高达 6.6Gb/s，适合光纤通信和 PCIe 数据通信

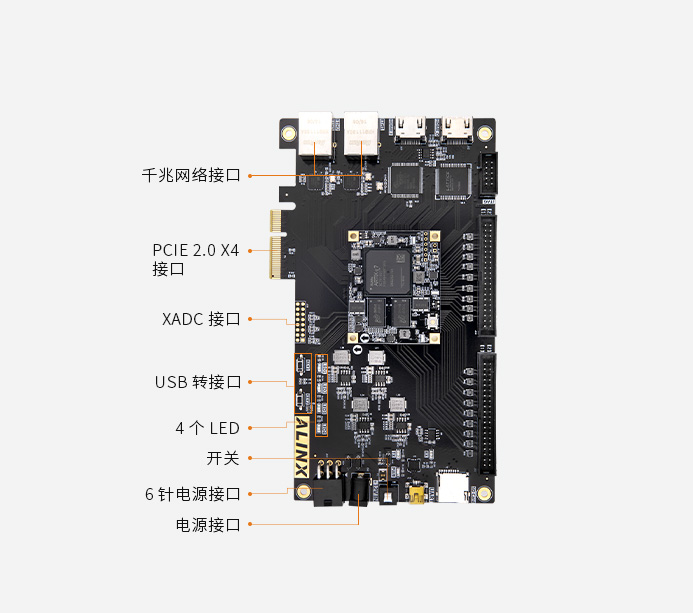

PCIe 接口
1 路 PCIe 2.0 x4 接口，提供 PCIe x4 高速数据传输接口，单通道通信速率可高达 5GBaud。
以太网接口
2 路 10 / 100M / 1000M 以太网 RJ-45 接口，进行以太网数据交换
JTAG 口
10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试

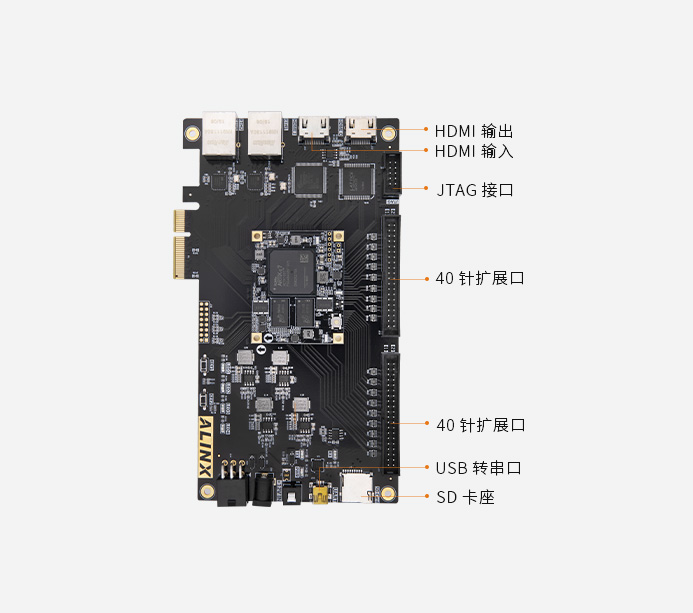

HDMI 输出
1 路 HDMI 输出，支持 1080P@60Hz 输出，支持 3D 输出
HDMI 输入
1 路 HDMI 输入支持 1080P@60Hz 输入，支持不同格式数据输入
USB 转串口
1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试
EEPROM
1 个 IIC 接口的 EEPROM 24LC04
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
核心板 1 个 LED，扩展板 4 个 LED
按键
2 个用户按键
40 针扩展口
预留 2 个 40 针 2.54mm 间距的扩展口，可以外接 ok138cn太阳集团 各种模块 （ 双目摄像头，TFT LCD 屏，高速 AD 模块等）。扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流保护
FPGA 开发板
1 块
散热片
1 个
Mini USB 线
1 根
USB 下载器
1 套
12V 电源
1 个
PCIe 挡板
1 块

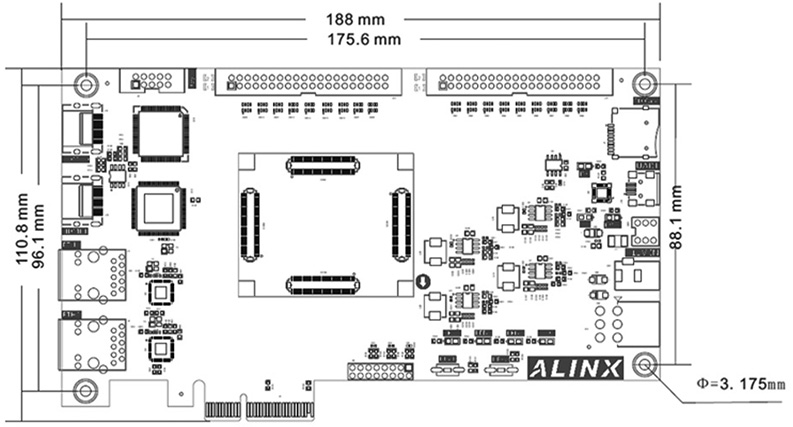

尺寸大小

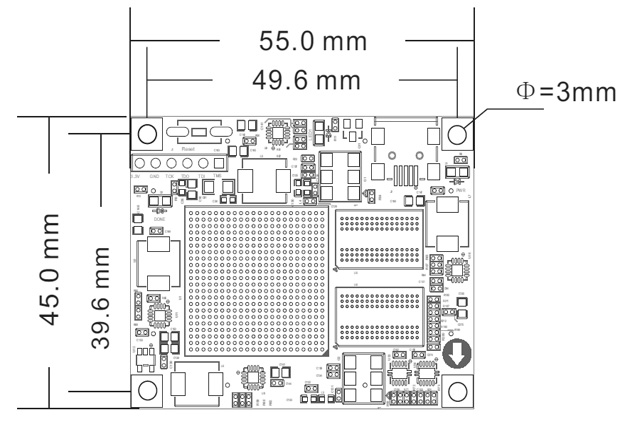

核心板 55mm x 45mm，扩展板 188mm x 110.8mm
叠层数量
核心板 10 层 PCB 板设计，扩展板采用 4 层 PCB 板设计预留独立电源层和 GND 层
网络、PCIe 高速数据传输、视频图像处理、工业控制
采用核心板加扩展板的模式，方便用户对核心板的二次开发利用。丰富的外围接口，比如1 路 PCIe x4 接口，2 路千兆以太网接口，1 路 HDMI 输出接口，1 路 HDMI 输入接口，Uart 接口，SD 卡接口等。
满足用户各种 PCIe 高速数据传输，视频图像处理和工业控制的要求。为高速视频传输，网络和 PCIe 通信及数据处理的前期验证和后期应用
验证 PCIE 解决方案，加快 PCIE 产品开发

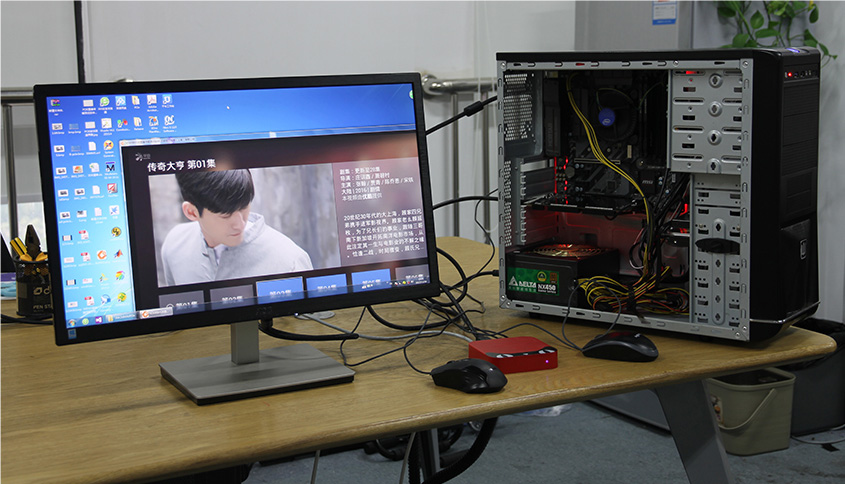

通过 HDMI 输入接口采集视频信号（ 1080p ），通过 PCIE 接口上传到电脑，上位机实时显示采集到的视频图像

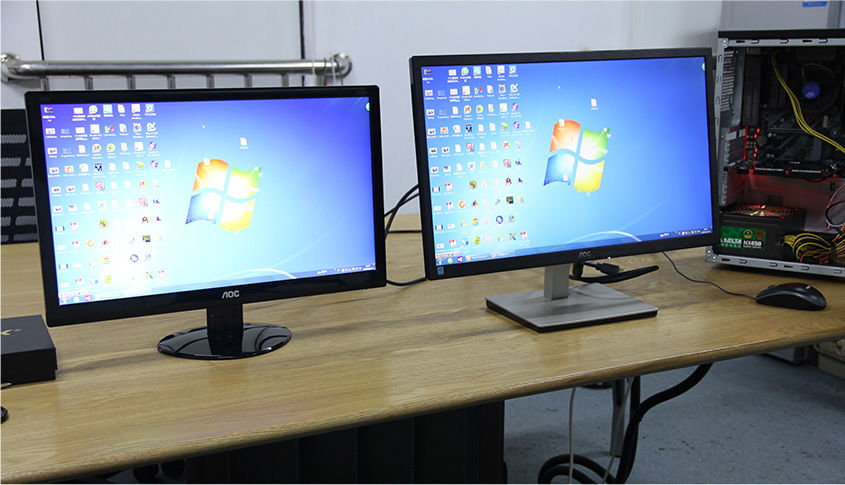

上位机抓取电脑桌面的显示内容（ 1080p ），通过 PCIE 接口发送给 FPGA，FPGA 通过 HDMI 接口输出到显示器，显示器同步实时显示电脑桌面内容
满足各种 PCIe 高速数据传输、视频图像处理和工业控制要求
智能识别、医疗安防、车载数码、工业控制、智能电网

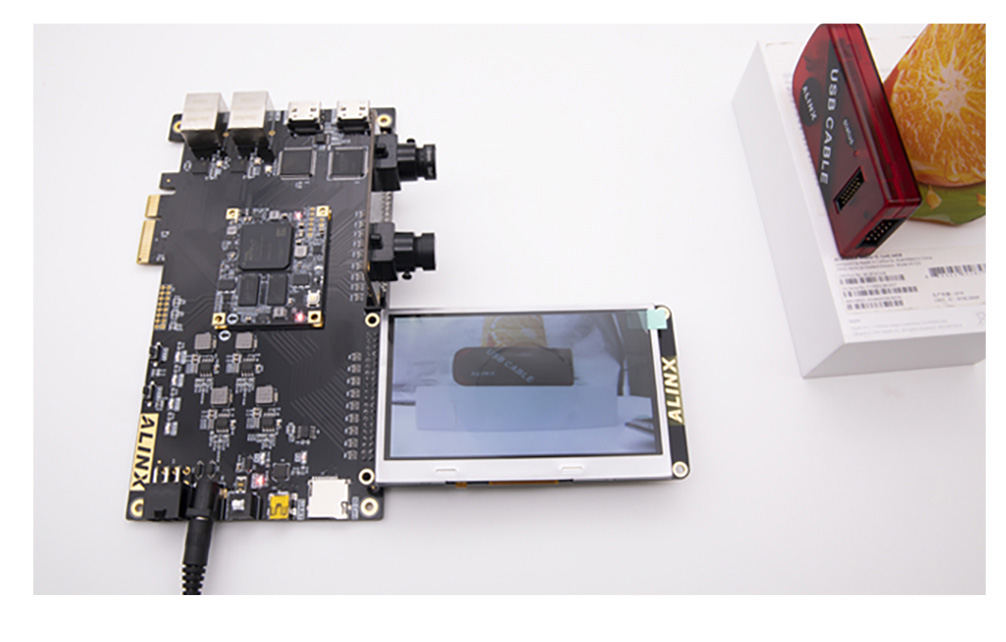

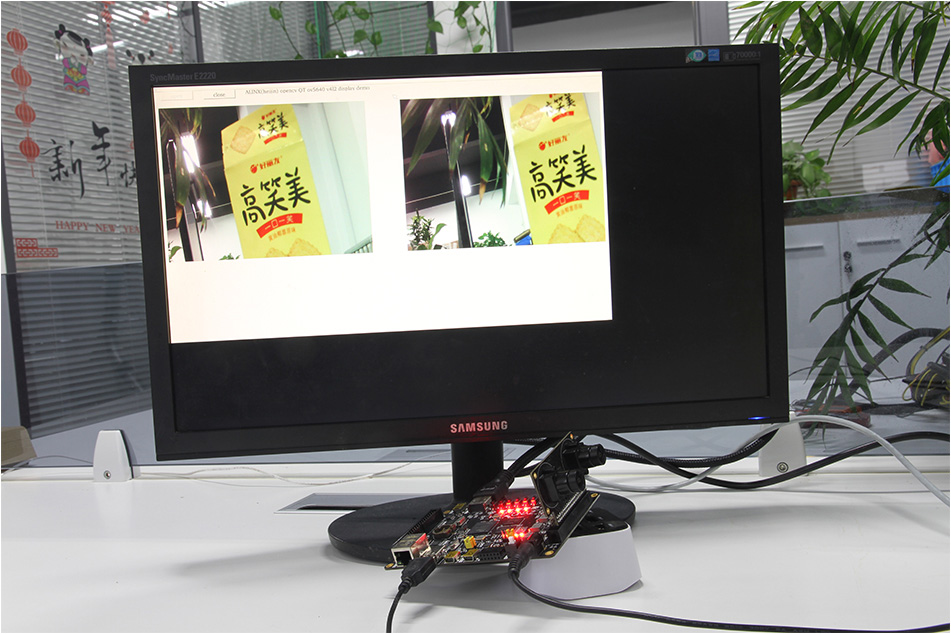

双目摄像头模块 AN5642 进行视频采集，通过开发板的 HDMI 接口显示到显示器上,实现双目同步显示。
AN9767/AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块，运行系统进行波形数据绘制，通过开发板的 HDMI 接口显示到显示器
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。
所有配件及赠品不在保修范围内。
