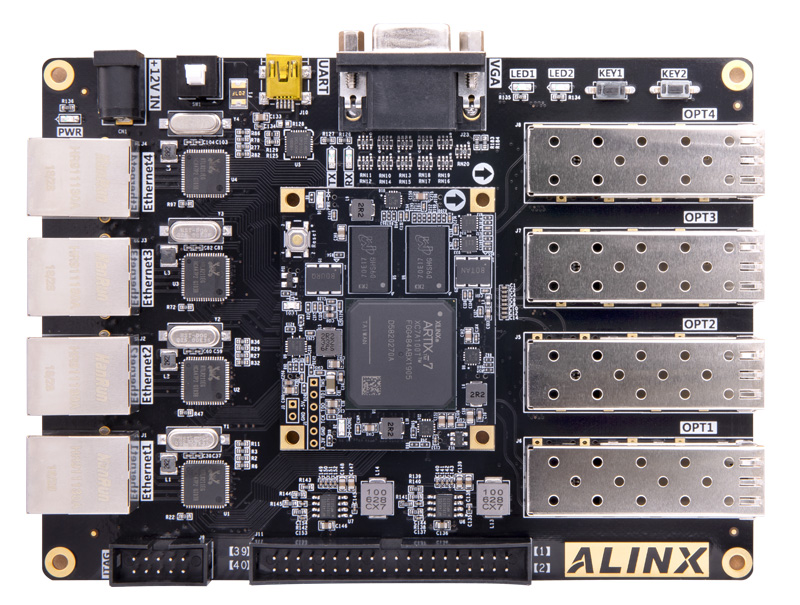

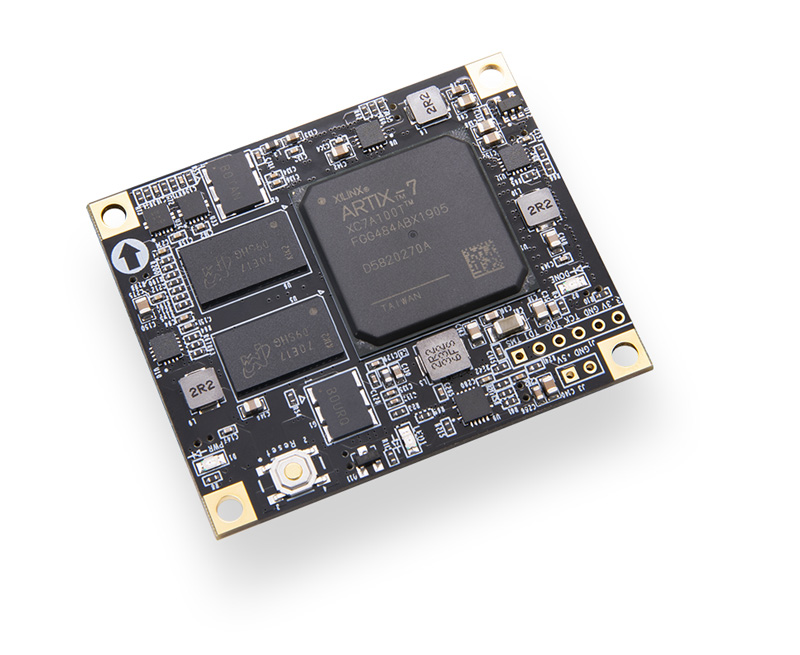

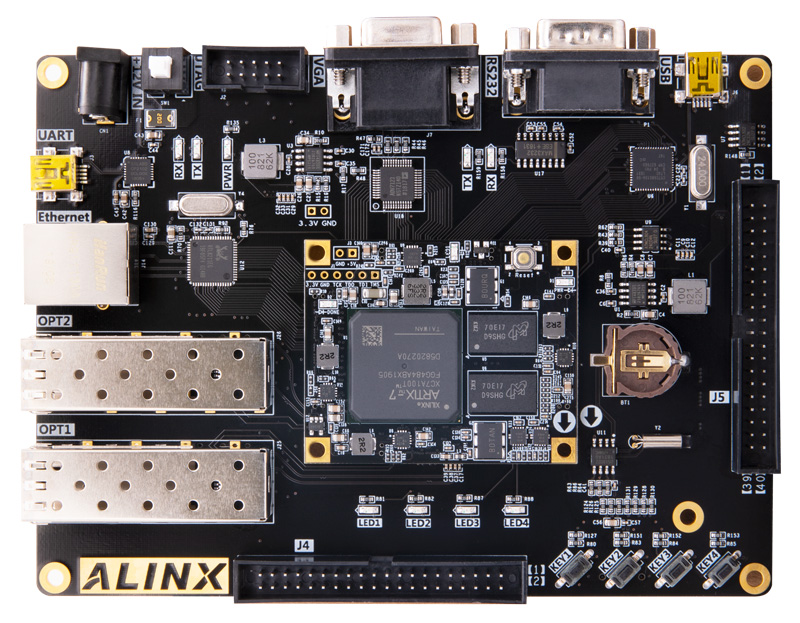

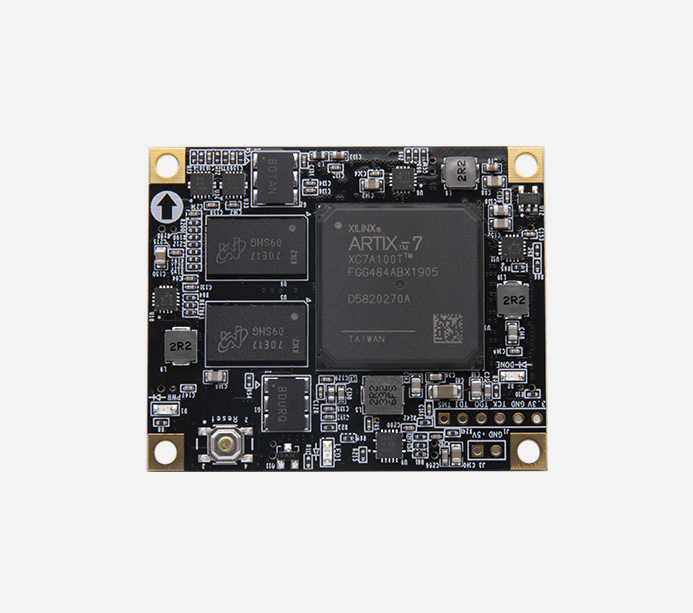

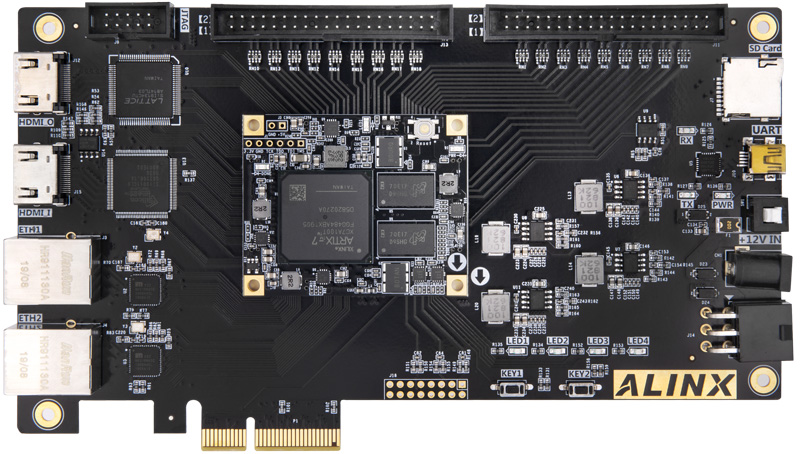

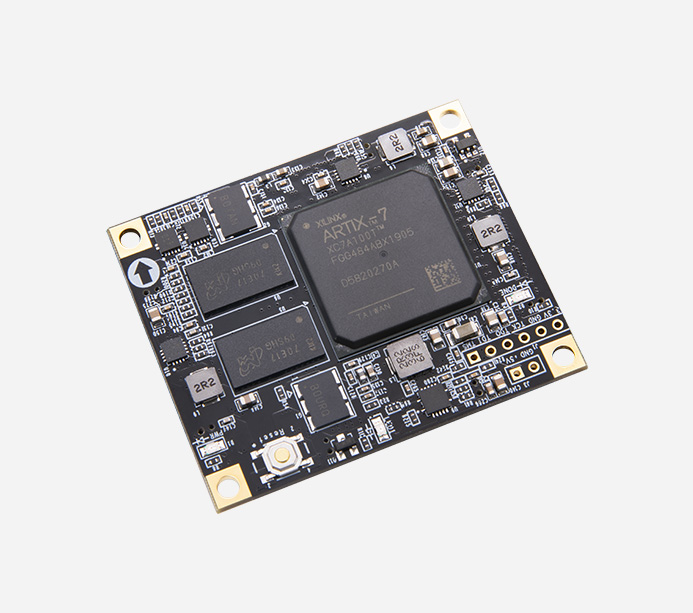

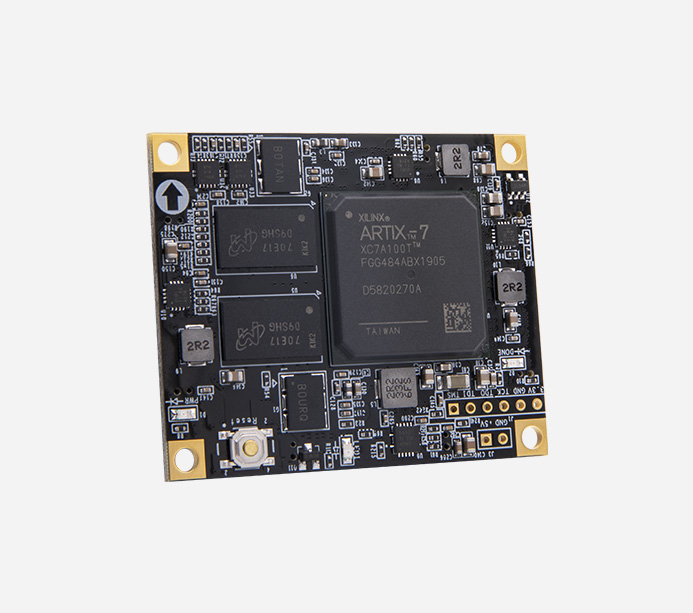

Xilinx Artix7 FPGA核心板 XC7A100T

核心板

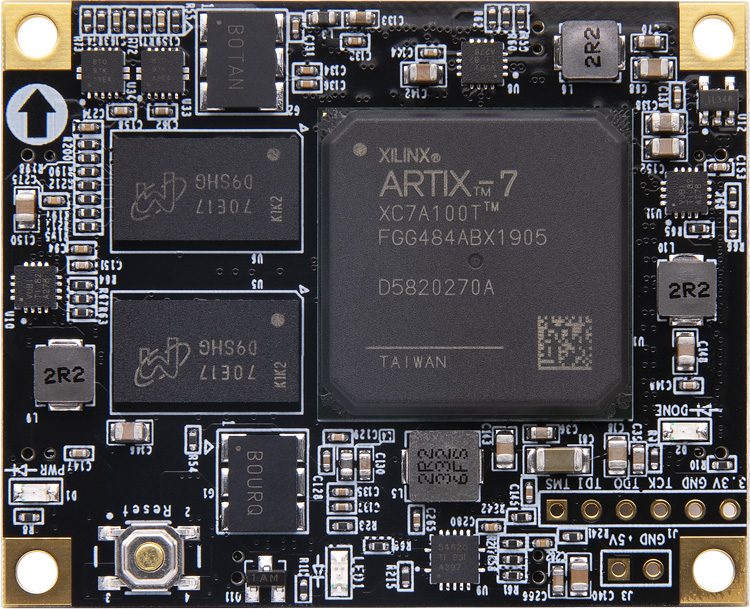

AC7100B

FPGA 型号

XC7A100T-2FGG484I

速度等级

-2

芯片等级

工业级别，-40°c~85°c

内存

1GB DDR3，32bit

QSPI FLASH

16MB

Logic cells

101440

查找表

15850

触发器

126800

Max.Distributed RAM

1188

Block RAM (36Kb each)

135

Total Block RAM

4860kb

DSP Slices

240

收发器

4x 6.6Gbps

PIC Express

PCIE2.0

HR IO

180

差分对 LVDS

48

连接器

80pin x4

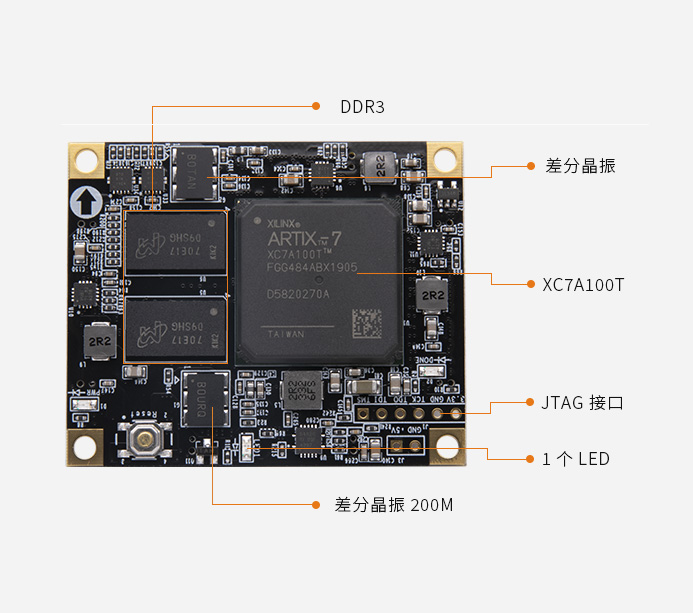

DDR3

2 片 512MB DDR3 共 1GB，32bit 总线，数据速率 800Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储

晶振

高精度 LVDS 有源差分晶振，一个是 200MHz 给系统提供稳定的时钟源，一个是 125MHz 为 GTP 收发器提供稳定的时钟输入

收发器

4 路 GTP，每路高达 6.6Gb/s，适合光纤通信和 PCIe 数据通信

工作温度

-40°c~85°c

PCIe 2.0

支持 PCI Express 2.0x8

模数转换 / XADC

1 个 12bit，1Mbps AD

JTAG

采用 6 针的 2.54mm 间距的单排测试孔

LED 灯

1 个 LED 灯

输入电压

5V 供电

FPGA 核心板

1 块

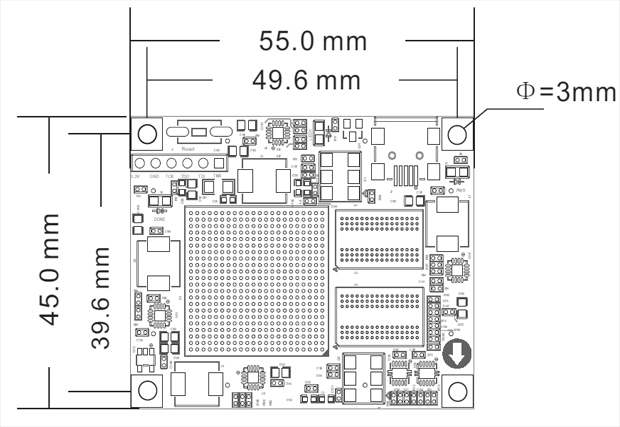

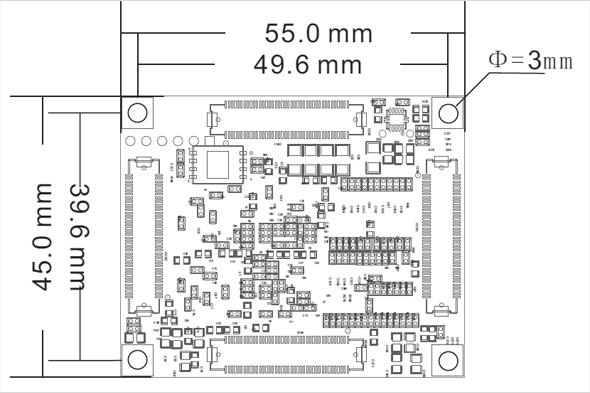

尺寸大小

45mmx 55mmx 6.0mm

连接器合高

1.6mm

连接器合高

3.0mm

 叠层数量

10 层 PCB 板设计
