Xilinx Zynq UltraScale+ MPSoC FPGA核心板邮票孔 XCZU5EV

XCZU5EV

产品型号
M5EV
温度等级
-40℃~85℃
产地
上海
价格
￥5699.00

天猫京东

产品推荐

产品详情
资料下载
售后服务

Xilinx Zynq UltraScale+ MPSoC FPGA 核心板（邮票孔）

四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

Mali-400 MP2 GPU及 16nm FinFET+ 可编程逻辑相结合，集成型 H.264/H.265 视频编解码器，编解码达 4Kx 2K (60fps) 视频

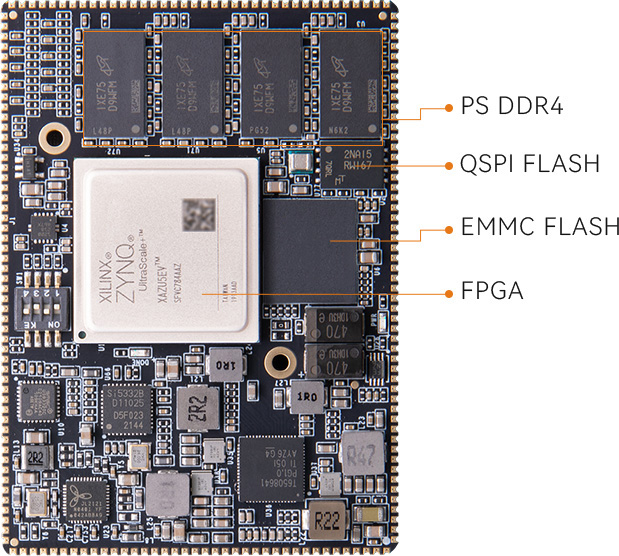

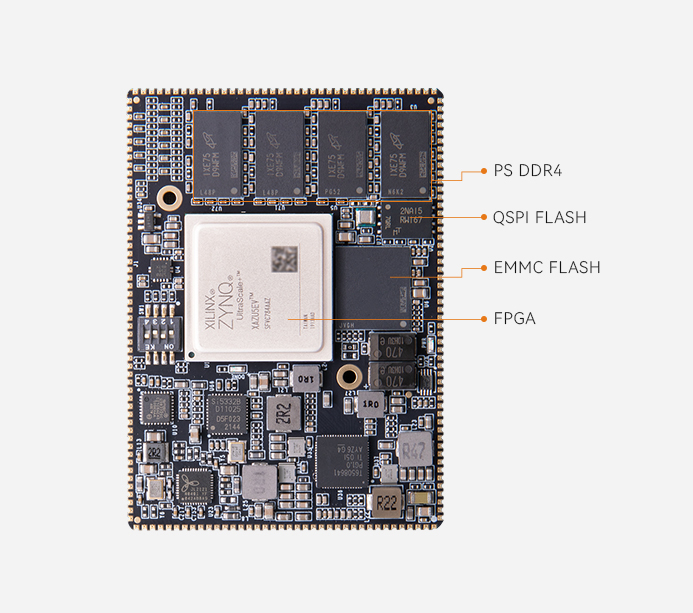

·4GB DDR4
PS 端 4GB DDR4
·FLASH 存储
8GB eMMC FLASH，32MB QSPI FLASH

功能接口

产品参数

核心板主要参数

核心板

M5EV

FPGA 型号

XCZU5EV-2SFVC784I

速度等级

-2

工作温度

工业级，-40°C~85°C

CPU 内核

4x Cortex™-A53；2x Cortex™-R5

CPU 频率

1.333GHz；533MHz

GPU 图形处理单

Mali™-400 MP2

高速连接接口

PCIe Gen2 x1，1x USB3.0，Sata 3.1，DisplayPort，1x Tri-mode Gigabit Ethernet

普通连接接口

1x SD2.0，1x JTAG

PS DDR4

4GB，64bit

QSPI | eMMC Flash

32MB | 8GB

Logic Cells

256K

Flip-Flops

234K

LUTs

117K

Max. Distributed RAM

3.5Mb

Total Block RAM | UltraRAM

5.1Mb | 18.0Mb

Clock Management Tiles (CMTs)

DSP Slices

1248

Video Codec Unit

H.264/H.265

PS MI/Os

PL I/Os

102

PL HP I/Os

PL HD I/Os

连接方式

邮票孔

功能和接口

内存

4GB DDR4，64bit

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储

eMMC Flash

8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

晶振

1 个无源晶振提供给 PS 系统

电源参数

输入电压

12V 供电

包装清单

FPGA 核心板

1 块

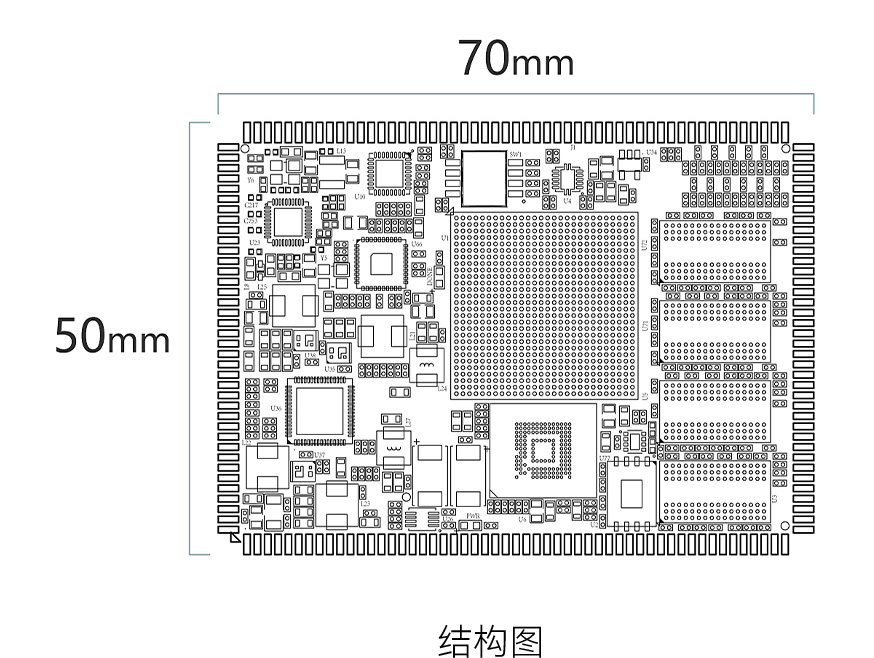

结构尺寸

尺寸大小

70mmx 50mm

叠层数量

16 层，高质量 PCB 材质


搭配 Mali™-400 MP2 GPU、内存 64bit DDR4 超强组合

工业级芯片双 ARM 应用处理器

4x ARM Cortex-A53，1.3GHz；双核 Cortex™-R5，533MHz；PS 端 4GB DDR4


高清视频理念设计

H.264/H.265 视频编解码器

能够同时编解码达 4Kx 2K (60fps) 视频

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发


M2CG_M3EG_M4EV_M5EV 用户手册

所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。

所有配件及赠品不在保修范围内。
