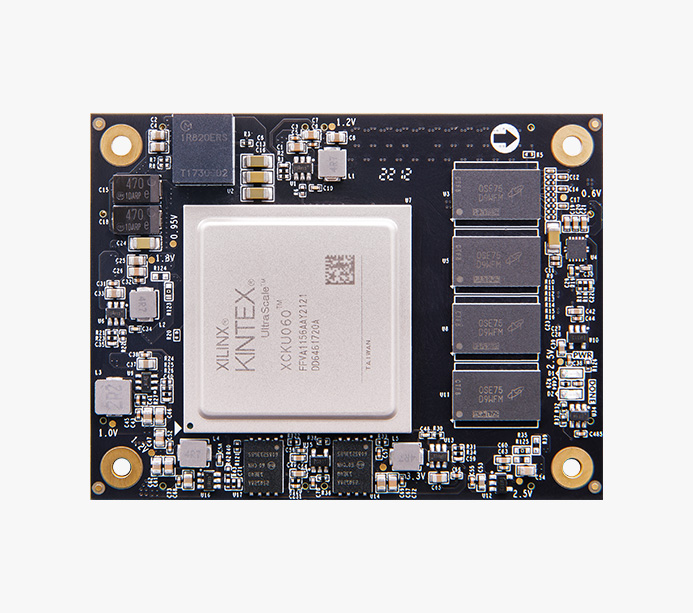

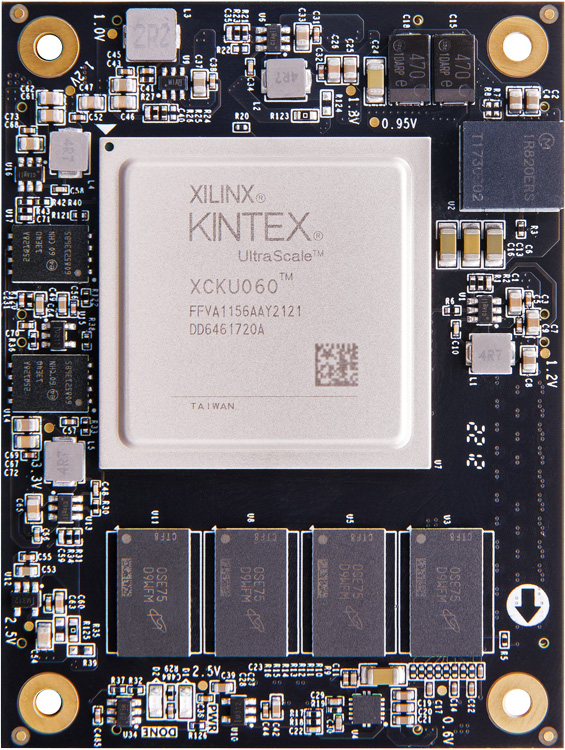

Xilinx Kintex UltraScale FPGA 核心板 XCKU060 ACKU060

核心板型号

ACKU040

ACKU060

芯片型号

XCKU040-2FFVA1156I

XCKU060-2FFVA1156I

芯片级别

速度等级 -2，工业级，-40°C~85°C

速度等级 -2，工业级，-40°C~85°C

DDR4

4GB DDR4， 64bit

4GB DDR4，64bit

QSPI Flas

32MB

32MB

逻辑单元

530K

726K

查找表

242,400

331,680

触发器

484,800

663,360

Max. Distributed RAM (Kb)

7,050

9,180

Block RAM (36Kb each)

600

1,080

Total Block RAM

21.1 Mb

38.0Mb

DSP Slices

1,920

2,760

收发器

20x 16.3Gbps

20x 16.3Gbps

PCI Express

PCIE 3.0

PCIE 3.0

HR IO

104

104

HP IO

255

255

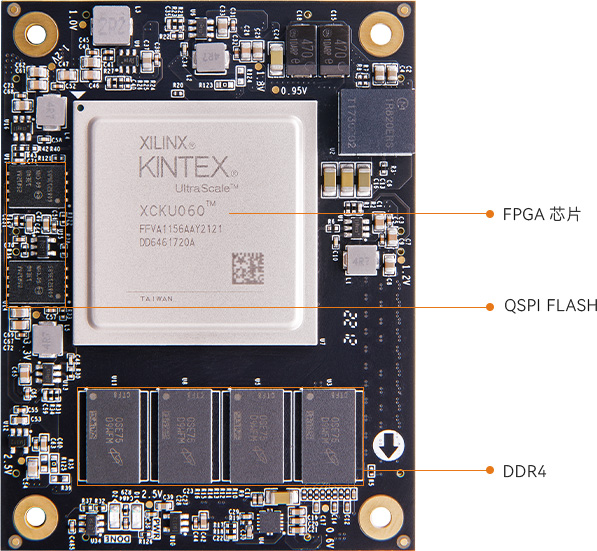

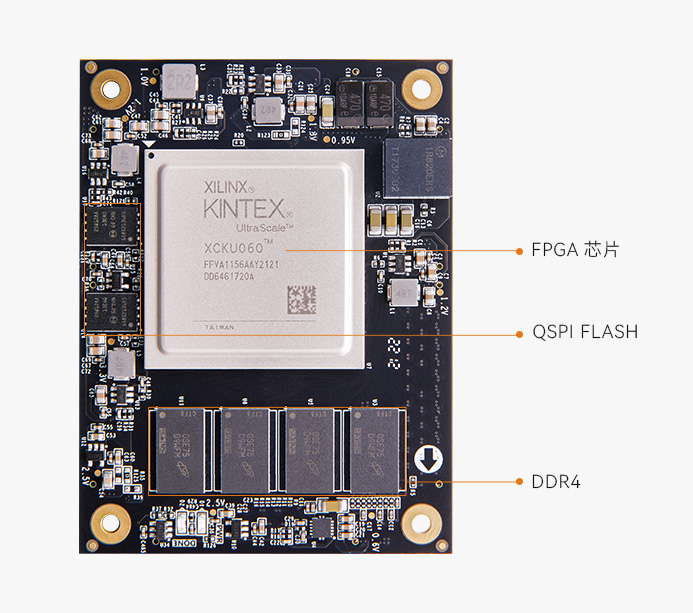

DDR4

4 片 1GB DDR4，共 4GB，64bit，数据速率 2400Mbps

QSPI Flash

2 片 16MB QSPI FLASH, 共 32MB，可用作 FPGA 用户数据的存储

晶振

1 个 200MHz 差分时钟源，为 FPGA 提供系统时钟

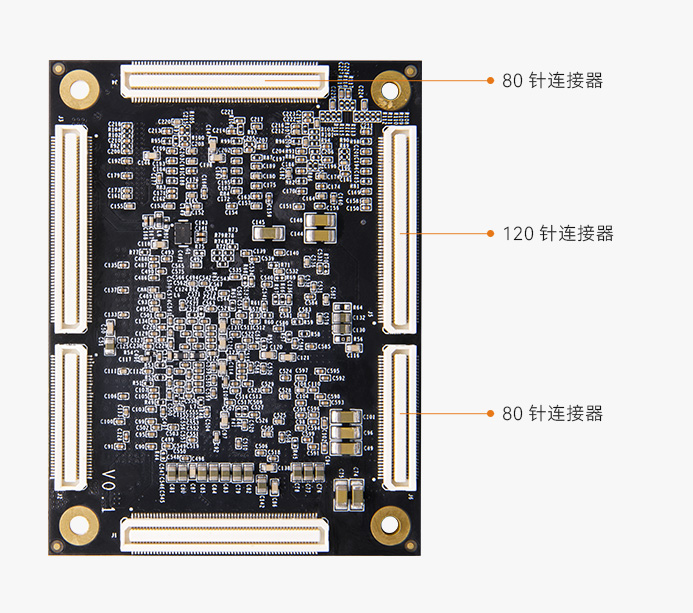

连接器

4 个 120Pin+ 2 个 80pin 的板间连接器和底板连接

IO

6 个板对板连接器扩展出了 359 个 IO，其中 104 个 IO 电平是 3.3V，其它 BANK 的 IO 都是 1.8V。另外扩展出 20 对高速收发器 GTH 接口

LED 灯

1 个电源指示灯，1 个 DONE 配置指示灯

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流保护

核心板

1 块
