基于Xilinx ZYNQ Ultrascale+ MPSOC FPGA芯片设计，应用于医疗设备、视频剪辑采集、流媒体服务器、广播媒体设计等行业领域
ZYNQ Ultrascale+ MPSOC系列，H.264/H.265编解码
支持 4 路双向 12Gb/s SD/HD/2K/4K SDI
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理论带宽 8GB/s
INTEL CPU 平台、AMD CPU 平台、NVIDIA Jetson 平台

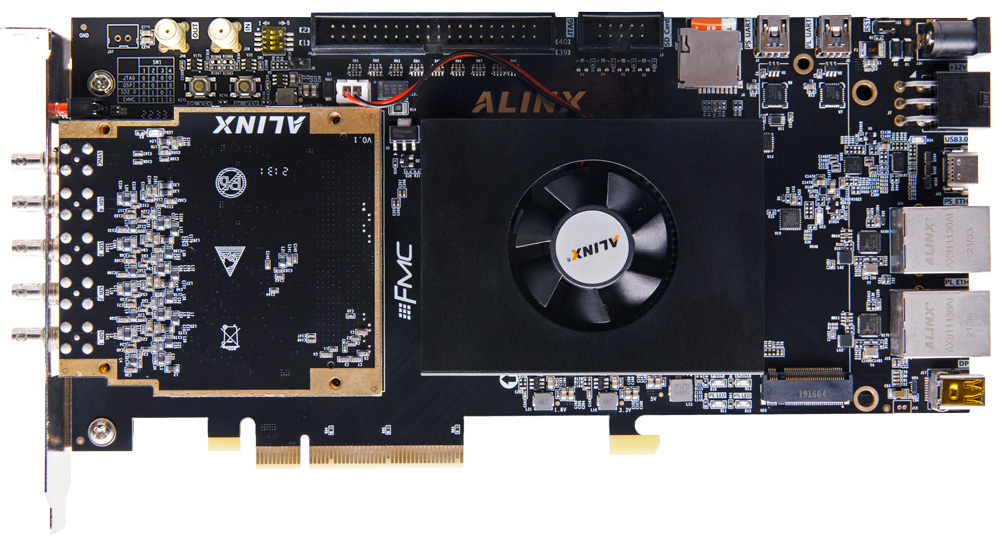

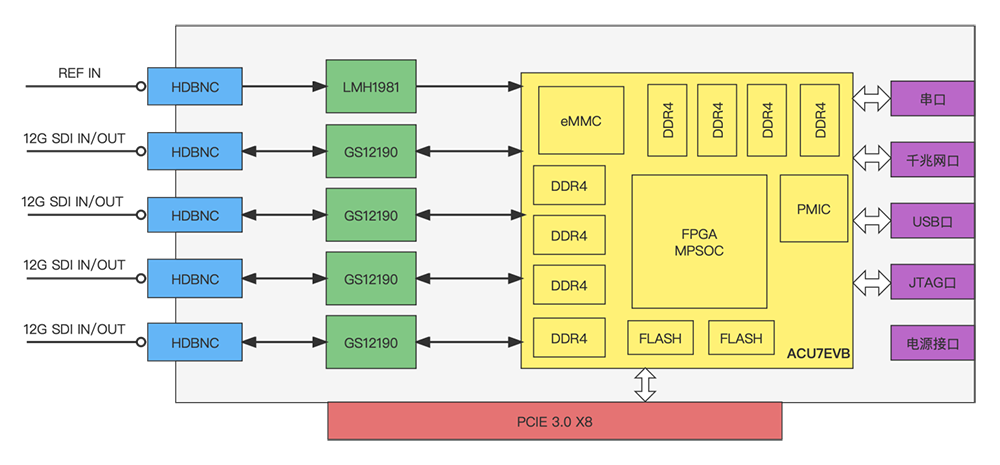

·基于 Xilinx 公司 ZYNQ Ultrascale+ MPSoC 系列 FPGA 芯片设计
·支持 4 路双向 12Gb/s SD/HD/2K/4K SDI
·支持 PCIE 3.0 总线
·支持 H.264/H.265 编解码
·支持可编程，可加入自定义算法
·支持 V4L2 调用
·支持低延时
·支持外部黑场触发信号输入
HD、3G视频格式:
720p50、720p59.94、720p60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
4K视频格式:
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理论带宽 8GB/s
使用HDBNC连接器
支持外部黑场触发信号输入
支持 Linux 操作系统，使用 V4L2 框架驱动
支持 AXI 接口扩展外设，并支持外设使用 MSI 中断
支持标准 IIC 和 UART 设备
支持视频格式：YUV2、RGB888
内存模式支持 USERPTR 及 MMAP
支持摄像头配置及查询操作
提供16路摄像头显示上位机 DEMO
已测试Intel 12代 酷睿 i5-12400 处理器
测试AMD 锐龙9 5900X 处理器
已测试Xavier、Orin架构
板卡尺寸
标准全高尺寸
SDI接口
HDBNC
触发接口
HDBNC
速率支持
SDI视频连接可在SD/HD/2K/4K之间切换
通道数
4
色彩空间
REC 601、REC 709、REC 2020
视频格式
4:2:2、4:4:4
SDI规范
SMPTE 259M、SMPTE 274M、SMPTE 292M、SMPTE 296M SMPTE 372M、SMPTE 424M、SMPTE 425M、SMPTE 2036‑1、SMPTE 2048‑1、SMPTE 2081‑10、SMPTE 2081‑11、SMPTE 2081‑12、SMPTE 2082‑10、SMPTE 2082‑11、SMPTE 2082‑12及SMPTE ST2108‑1
主机操作系统
已测试过Linux 内核版本：5.4.0-91-generic
软件支持
支持Linux操作系统，使用V4L2框架驱动
支持AXI接口扩展外设，并支持外设使用MSI中断
支持标准IIC和UART设备
内存模式支持USERPTR 及MMAP
支持通过IIC总线对摄像头配置及查询操作
支持常用操作：
VIDIOC_DQBUF
VIDIOC_QBUF
VIDIOC_STREAMOFF
VIDIOC_STREAMON
VIDIOC_REQBUFS
VIDIOC_QUERYBUF
VIDIOC_QUERYCAP
VIDIOC_QUERYCTRL
VIDIOC_G_PARM
VIDIOC_S_PARM
VIDIOC_G_FMT
VIDIOC_S_FMT
VIDIOC_G_CTRL
VIDIOC_S_CTRL
工作温度
-40℃ - +70℃
工作湿度
10% - 90%
存储温度
-40℃ - +85℃
存储湿度
10% - 90%
