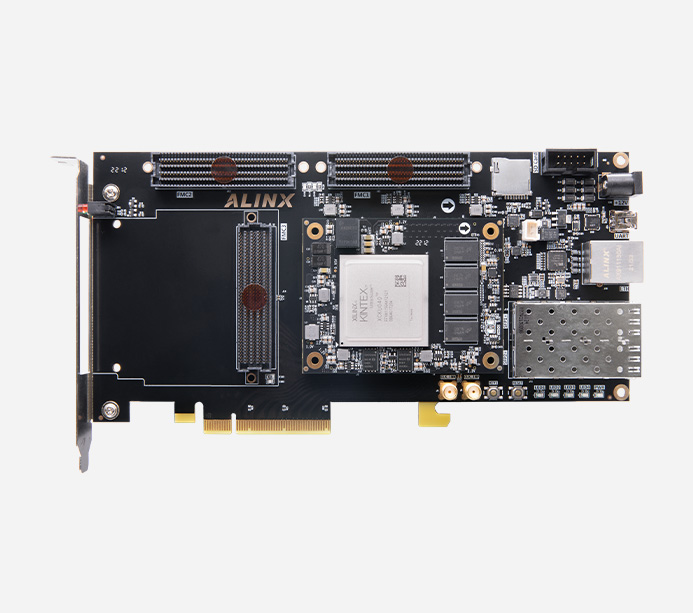

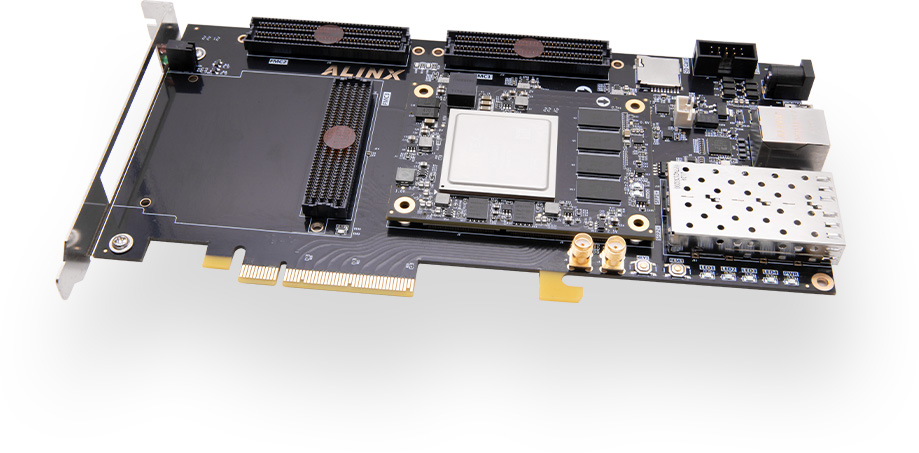

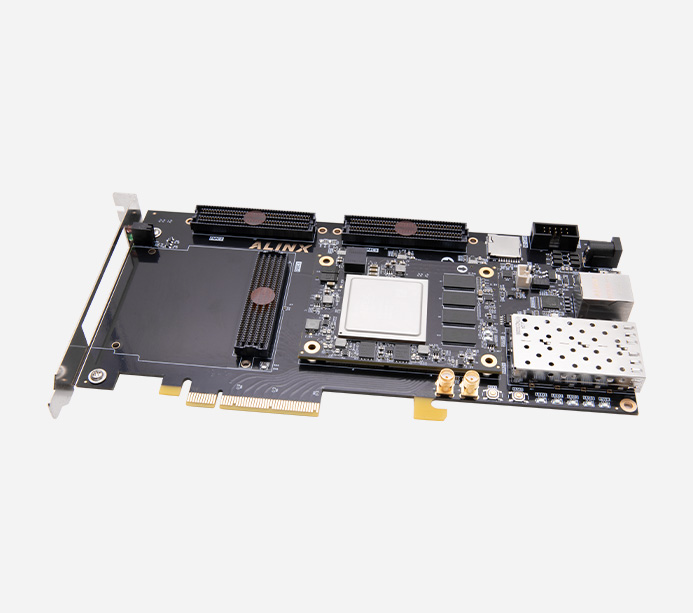

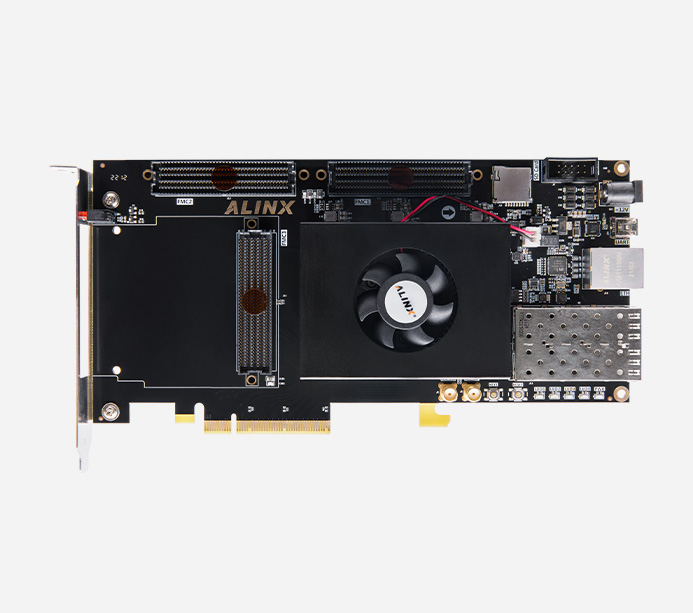

Xilinx Kintex UltraScale FMC HPC PCIE 光纤 FPGA开发板 KU040 XCKU040 黑金ok138cn太阳集团 AXKU042

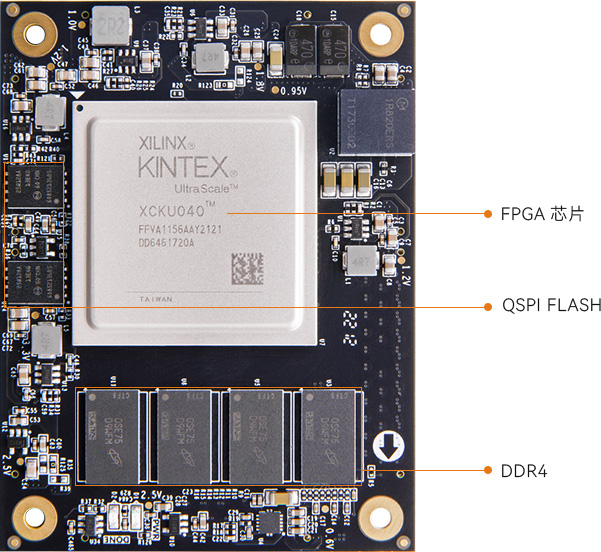

芯片型号

XCKU040-2FFVA1156I

芯片级别

速度等级 -2，工业级

内存

4GB DDR4，64bit

Logic Cells

530K

CLB LUTs

242,400

CLB Flip-Flops

484,800

Max. Distributed RAM ( Kb )

7,050

Block RAM ( 36Kb each )

600

Total Block RAM

21.1Mb

DSP Slices

1920

收发器

20x 12.5Gbps

PCI Express

PCIE 3.0

HR IO

255

HP IO

99

差分对 LVDS

120

DDR4

4 片 1GB DDR4 共 4GB

QSPI Flash

2 片 128Mbit QSPI FLASH，可用作 FPGA 用户数据的存储

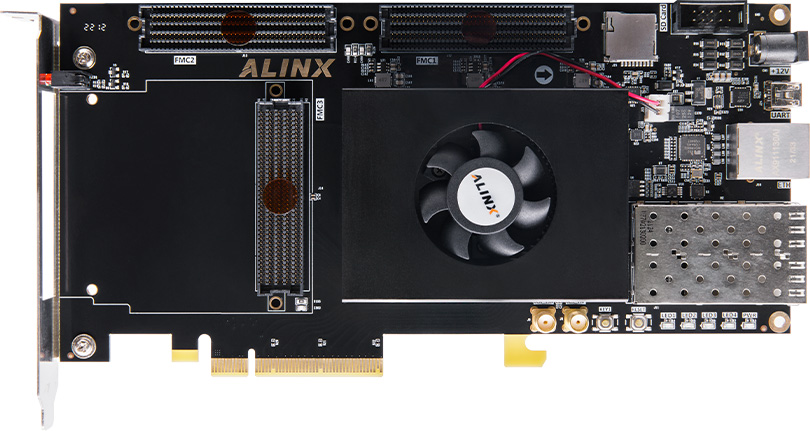

光纤接口

2 路 SFP+光纤接口，每路的光纤数据通信接收和发送的速度高达 12.5Gb/s

FMC 扩展口

3 个标准的 FMC 的扩展口，其中有 2 个 LPC 扩展口，1个 HPC 扩展口。外接 XILINX 或 ok138cn太阳集团 各种 FMC 子卡（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等）

PCIE x8 接口

1 路 PCIE3.0 x8 的接口，用于跟 PC 之间 PCIE 数据通信

USB 转串口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

以太网接口

1 路 10 / 100M / 1000M 以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换

SMA 接口

2 路 SMA 外接接口，引脚连接普通的时钟信号，用于外接的输入输出信号

晶振

板载 2 个 156.25Mhz 的差分晶振，为收发器提供参考时钟

JTAG 口

10 针 2.54mm 标准 JTAG 口，用于 FPGA 程序下载和调试

温度传感器

1 片温度传感器芯片 LM75A，检测周围环境温度

EEPROM

1 片 EEPROM，用于 lC 总线通信和存储客户自定义信息

SD 卡槽

1 路 Micro SD 卡接口，用于 FPGA 对 SD 卡数据读写和存储

LED 灯

1 个电源指示灯，4 个用户指示灯，2 个面板指示灯

按键

1 个复位按键，1 个连接到 FPGA 的普通 IO

输入电压

+12V 电压输入

供电

12V / 3A 供电

输入电流

3A 最大电流保护

开发板

1 块

散热风扇

1 个

Mini USB线

1 根

USB下载器

1 套

12V 电源

1 个

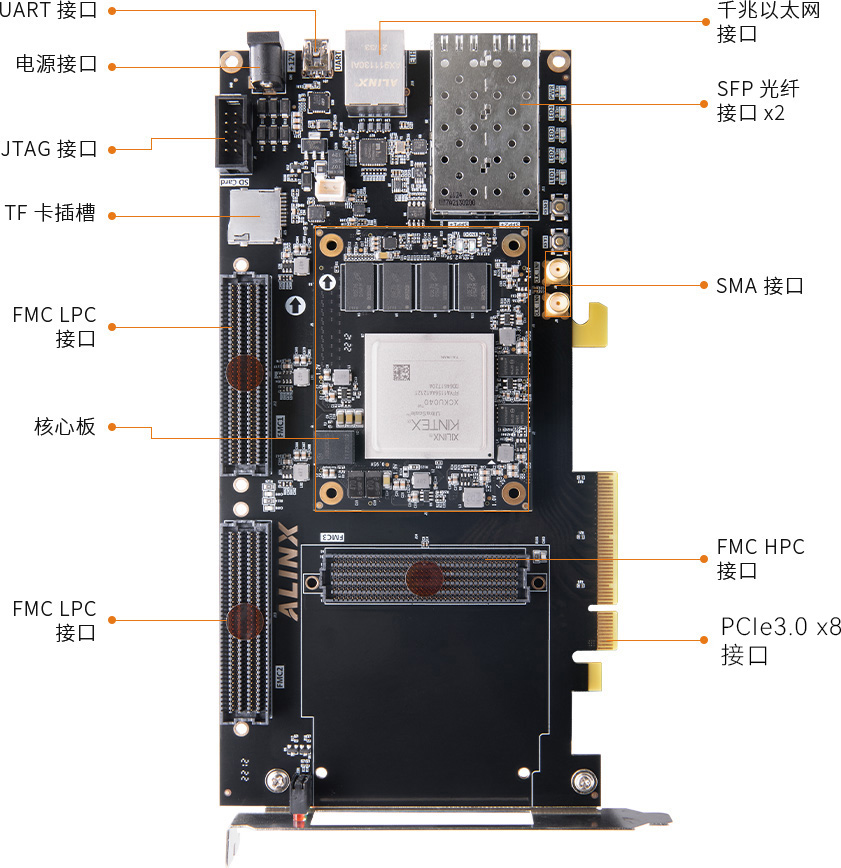

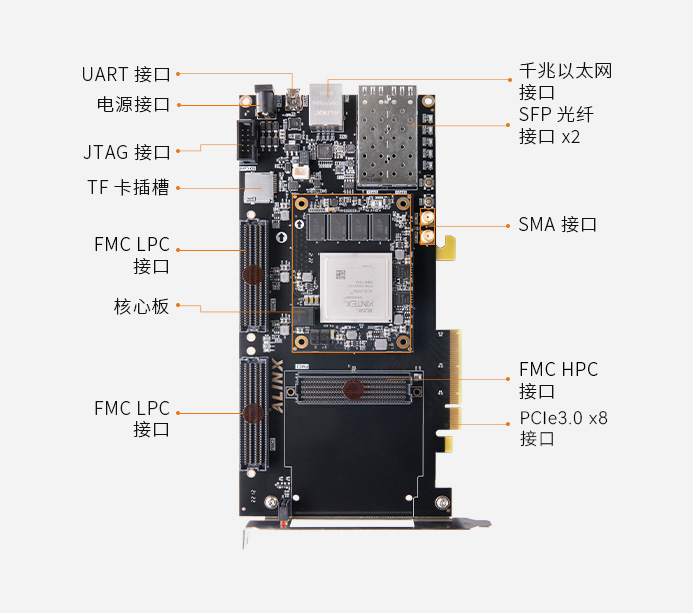

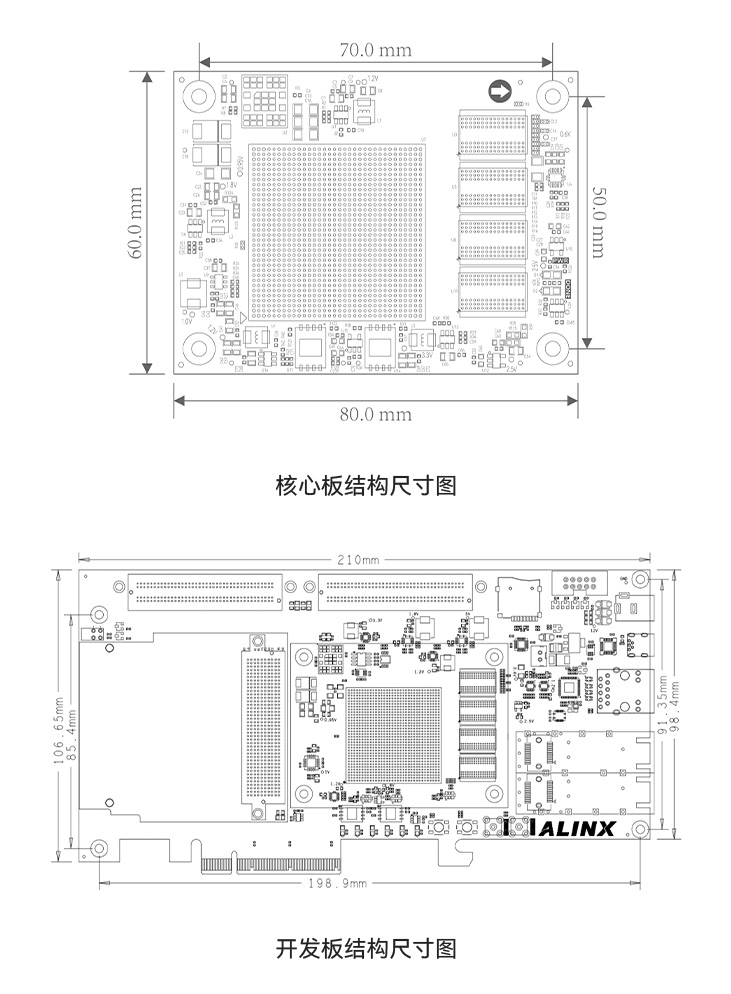

尺寸大小

210mm x 106.65mm

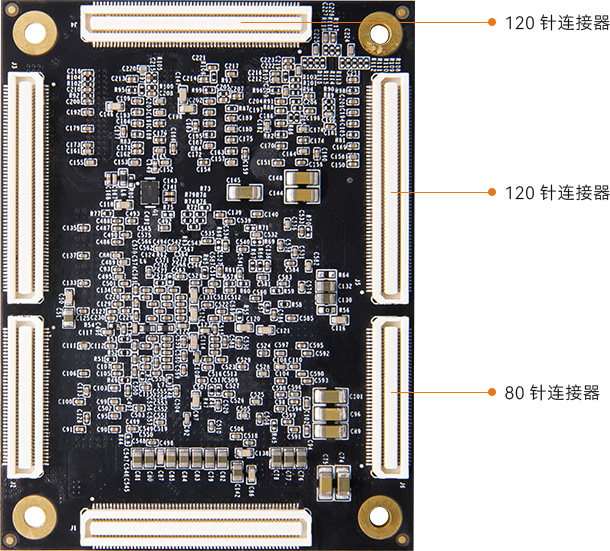

叠层数量

核心板 18 层 PCB 板设计，扩展板 12 层 PCB 板设计，预留独立电源层和 GND 层
