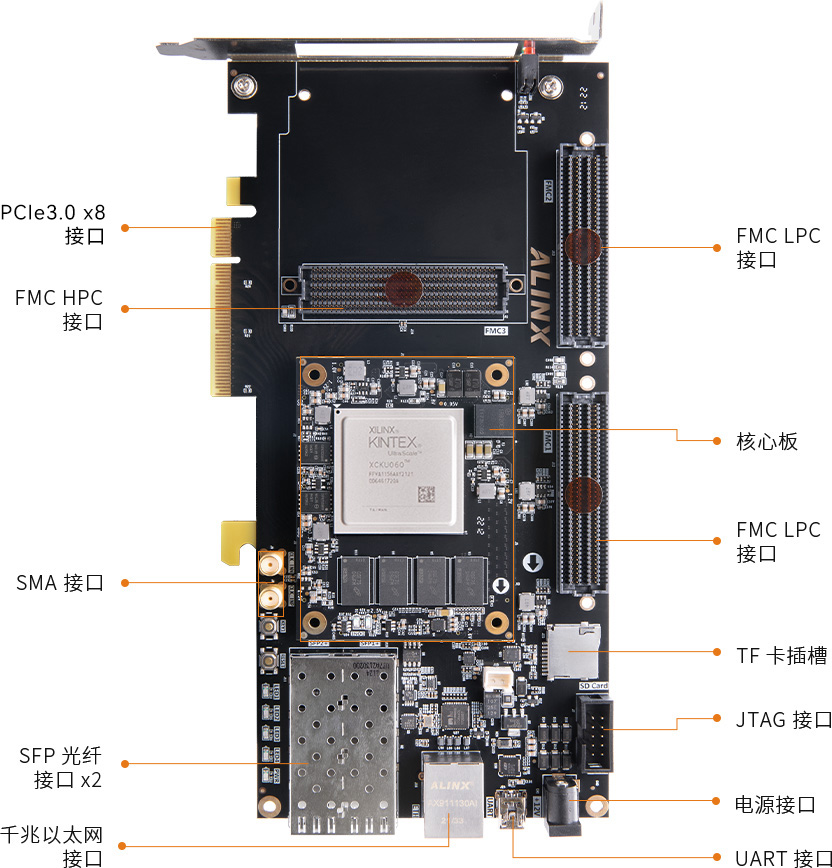

Xilinx Kintex UltraScale FPGA开发板 FMC HPC PCIE 光纤KU060 XCKU060 黑金ok138cn太阳集团 AXKU062

芯片型号

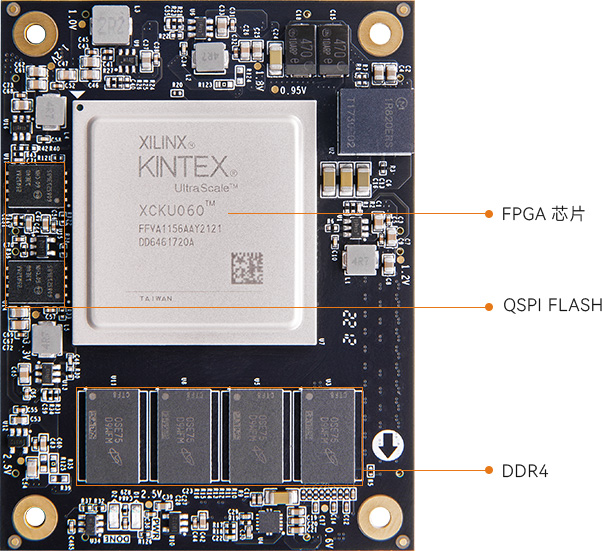

XCKU060-2FFVA1156I

芯片级别

速度等级 -2，工业级

内存

4GB DDR4，64bit

Logic Cells

726K

CLB LUTs

331,680

CLB Flip-Flops

663,360

Max. Distributed RAM (Kb)

9,180

Block RAM (36Kb each)

1,080

Total Block RAM

38.0Mb

DSP Slices

2,760

收发器

20x 12.5Gbps

PCI Express

PCIE 3.0

HR IO

255

HP IO

99

差分对 LVDS

120

DDR4

4 片 1GB DDR4 共 4GB

QSPI Flash

2 片16MB QSPI FLASH，可用作 FPGA 用户数据的存储

光纤接口

2 路 SFP+光纤接口，每路的光纤数据通信接收和发送的速度高达 12.5Gb/s

FMC 扩展口

3 个标准的 FMC 的扩展口，其中有 2 个 LPC 扩展口，1 个 HPC 扩展口。外接 XILINX 或 ok138cn太阳集团 各种 FMC 子板（HDMI 输入输出模块，双目摄像头模块，高速AD模块等）

PCIE x8 接口

1 路 PCIE3.0 x8 的接口，用于跟 PC 之间 PCIE 数据通信

USB 转串口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

以太网接口

1 路 10 / 100M / 1000M 以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换

SMA 接口

2 路 SMA 外接接口，引脚连接普通的时钟信号，用于外接的输入输出信号

晶振

板载 2 个 156.25Mhz 的差分晶振，为收发器提供参考时钟

JTAG 口

10 针 2.54mm 标准 JTAG 口，用于 FPGA 程序下载和调试

温度传感器

1 片温度传感器芯片 LM75A，检测周围环境温度

EEPROM

1 片 EEPROM，用于 lC 总线通信和存储客户自定义信息

SD 卡槽

1 路 Micro SD 卡接口，用于 FPGA 对 SD 卡数据读写和存储

LED 灯

1 个电源指示灯，4 个用户指示灯，2 个面板指示灯

按键

1 个复位按键，1 个连接到 FPGA 的普通 IO

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流保护

开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

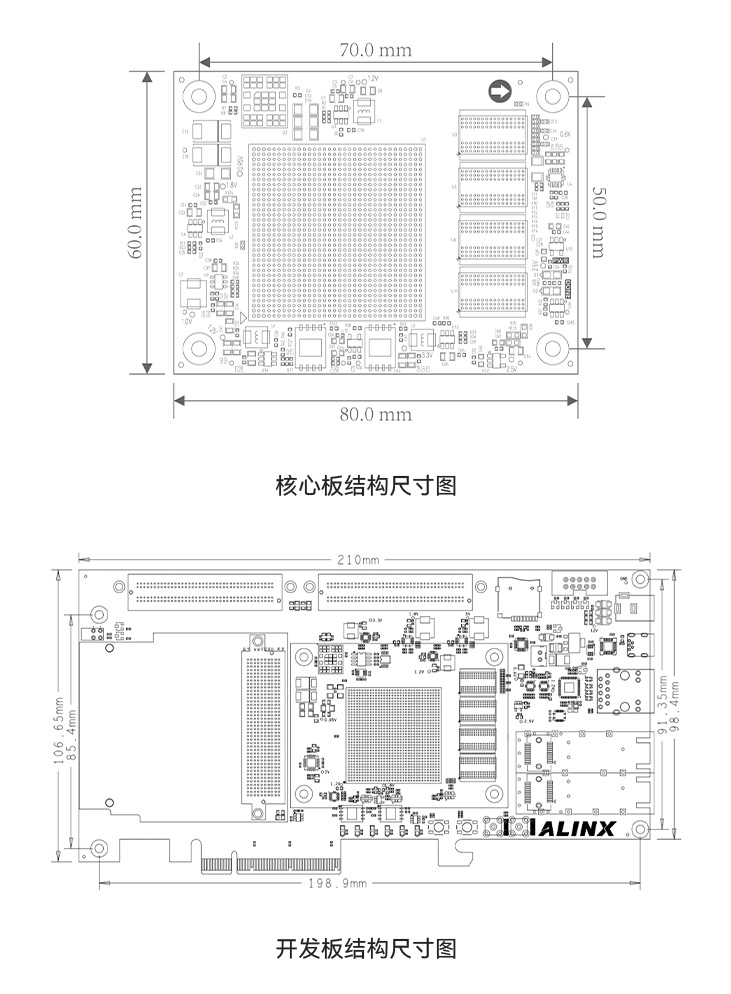

尺寸大小

210mm x 106.65mm

叠层数量

核心板 18 层 PCB 板设计，扩展板 12 层 PCB 板设计，预留独立电源层和 GND 层
