工业智造
基于 AMD/Xilinx 公司 Zynq Ultrascale+ MPSoC 系列 FPGA 芯片设计，应用于工厂自动化、机器视觉、工业质检等工业领域
同时支持 Base、Medium、Full 模式

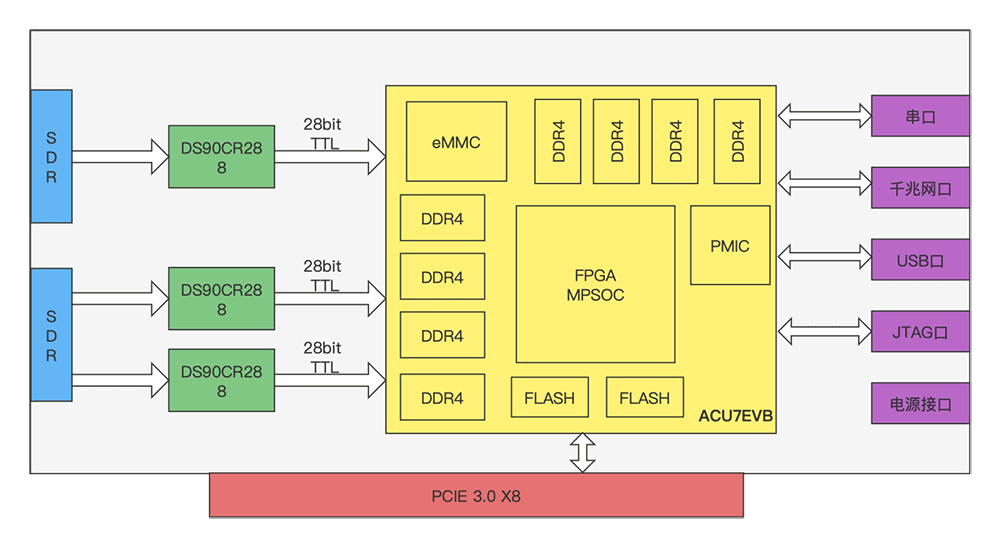

2个SDR连接器
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理论带宽 8GB/s
INTEL CPU 平台、AMD CPU 平台、NVIDIA Jetson 平台
·基于 Xilinx 公司 ZYNQ Ultrascale+ MPSoC 系列 FPGA 芯片设计
·同时支持 Base、Medium、Full 模式，时钟频率最大 85Mhz
·支持 PCIE 3.0 总线 X1/ X4 / X8
·支持 H.264/H.265 编解码
·支持可编程，可加入自定义算法
·支持 V4L2 调用
·支持低延时
·支持外部黑场触发信号输入
数据带宽高达 7Gbit/s
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理论带宽 8GB/s
2 个 SDR 连接器
高达 600K 可编程逻辑单元，可以完成各种复杂视频预处理
支持 Linux 操作系统，使用 V4L2 框架驱动
支持 AXI 接口扩展外设，并支持外设使用 MSI 中断
支持标准 IIC 和 UART 设备
支持视频格式：YUV2、RGB888
支持内存模式支持 USERPTR 及 MMAP
支持摄像头配置及查询操作
提供显示上位机 DEMO
海康机器人工业相机 MV-CH050-10CC
已测试 Intel 12代 酷睿 i5-12400 处理器
测试 AMD 锐龙9 5900X 处理器
已测试 Xavier、Orin 架构

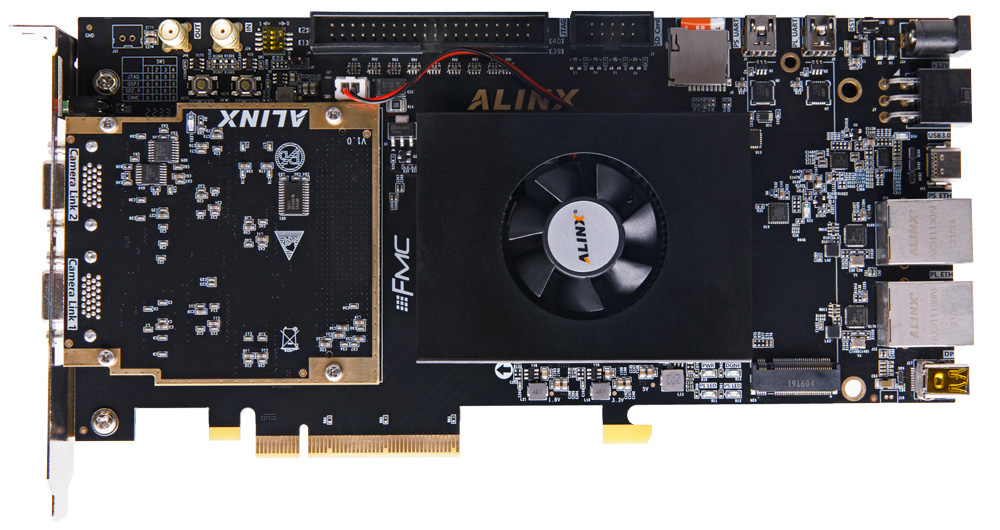

板卡尺寸
标准全高尺寸
接口
双 SDR 母座连接器
主机操作系统
已测试过 Linux 内核版本：5.4.0-91-generic
软件支持
支持 Linux 操作系统，使用 V4L2 框架驱动
支持 AXI 接口扩展外设，并支持外设使用 MSI 中断
支持标准 IIC 和 UART 设备
内存模式支持 USERPTR 及 MMAP
支持通过 IIC 总线配置及查询操作
支持常用操作：
VIDIOC_DQBUF
VIDIOC_QBUF
VIDIOC_STREAMOFF
VIDIOC_STREAMON
VIDIOC_REQBUFS
VIDIOC_QUERYBUF
VIDIOC_QUERYCAP
VIDIOC_QUERYCTRL
VIDIOC_G_PARM
VIDIOC_S_PARM
VIDIOC_G_FMT
VIDIOC_S_FMT
VIDIOC_G_CTRL
VIDIOC_S_CTRL
工作温度
-40℃ - +70℃
工作湿度
10% - 90%
存储温度
-40℃ - +85℃
存储湿度
10% - 90%
