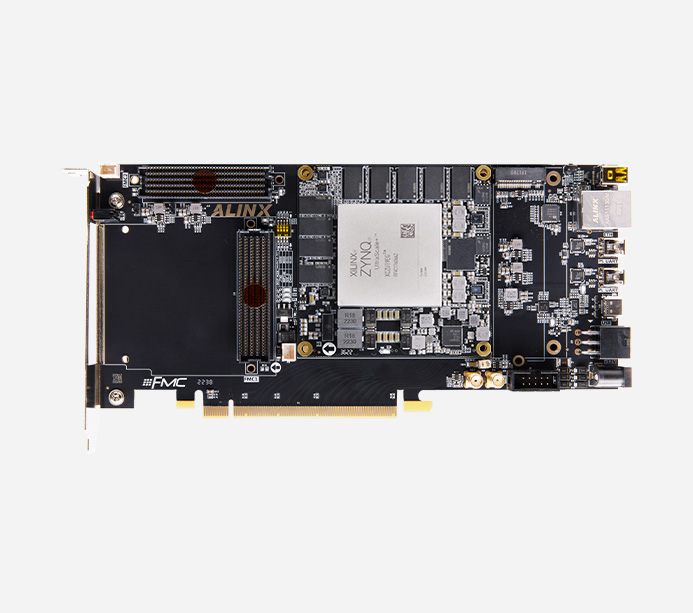

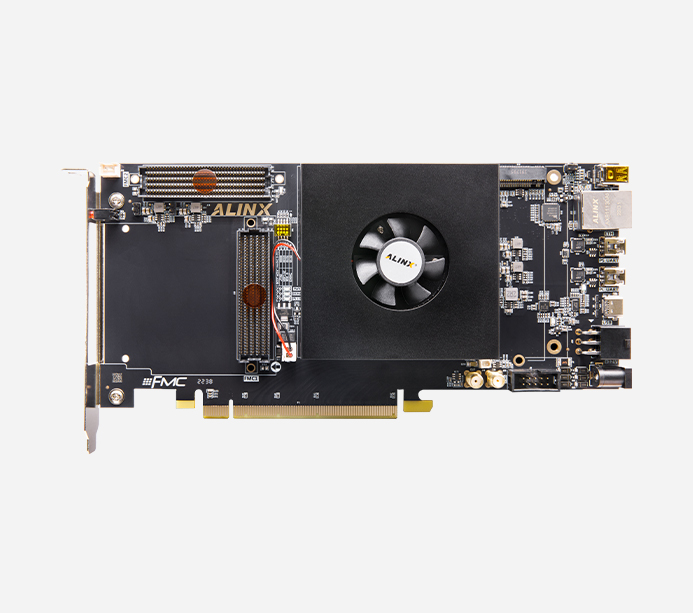

Xilinx Zynq UltraScale+ MPSoC PCIe AI FPGA开发板 ZU19EG XCZU19EG Z19-P

XCZU19EG

  • 产品型号

    Z19-P
  • 产地

    上海
  • EAN码

    6971390279762
  • 价格

    ¥59999.00

产品推荐


旗舰级—

Xilinx Zynq UltraScale + MPSoC  FPGA 高端开发板

支持 XILINX Vitis-AI DPU,支持 PCIe 3.0 x16,双 FMC HPC 接口

满足网络通信、高速数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传输处理以及航空航天应用

  • ·ARM 处理器

    四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5

  • ·GPU 图形处理器

    Mali™-400 MP2 GPU

  • ·9GB DDR4

    PS 端 5GB DDR4+PL 端 4GB DDR4

  • ·FLASH 存储

    32GB eMMC FLASH/128MB QSPI FLASH




技术支持

开发软件版本:Vitis2020.1, linux 版本:petalinux5.4.0-xilinx-v2020.1 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

开发环境篇
01. Vitis 开发环境安装
02. 安装虚拟机、Ubuntu 系统
03. Ubuntu 安装 Linux 版 Vitis 软件
04. Petalinux 工具安装


05. NFS 服务软件安装
06. QT Creator 开发环境
07. Linux 常用命令
注:Vitis 2020.1

FPGA 实验篇
01. Ultrascale+ MPSoC 介绍
02. PL 的"Hello World"LED 实验
03. PL 端 DDR4 读写测试实验
04. 体验 ARM,裸机输出“Hello  World”
05. PS 端 RTC 中断实验
06. PS 端 MIO 的使用
07. PS 端 UART 读写控制
08. PS 端 I2C 的使用
09. PS 端 DiplayPort 的使用
10. PS 端 SD 卡读写


11. PS 端以太网使用之 lwip
12. PS 端之网络远程更新 QSPI
13. System Monitor 的使用
14. PS 端 EMIO 的使用
15. PL 端 AXI GPIO的使用
16. 自定义 IP 实验
17. ZYNQ 下使用 Free RTOS
18. PL 读写 PS 端 DDR 数据
19 通过 BRAM 实现 PS 与 PL 数据交互
20. DMA 环通测试
21. PCIe 测试

LINUX 基础篇
01. 使用 Petalinux 定制 Linux 系统
02. 添加开机自启动脚本及用户文件
03. 程序 hello world
04. NFS 服务
05. gpio 控制 led
06. QT 和 OPENCV 交叉编译开发环境


07. 使用 Vitis 开发 Linux 程序
08. Vitis 加速基本平台创建
09. Linux 下 NVMe SSD 操作
10. 从 QSPI Flash 启动 Linux
11. 从 EMMC 启动 Linux
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1

LINUX 驱动篇
01. 字符设备
02. 字符设备的新写法
03. 设备树和 of 函数
04. pinctrl 和 gpio 子系统
05. 并发的处理
06. 定时器
07. platform 平台设备
08. platform 与设备树


09. MISC 设备驱动
10. pwm 驱动
11. I2C 驱动
12. SPI 驱动
13. 串口驱动
14. 块设备驱动
15. 网卡驱动
16. DMA 驱动

LINUX 应用篇
01. 极简工作环境搭建
02. 可远程调试的 Hello World
03. OpenCV 之边缘检测
04. OpenCV+Qt 之人脸检测


05. GStreamer 的摄像头显示
06. Qt+DRM+Gstreamer 摄像头显示
07. Qt+GPU 的摄像头显示
08. linux 寄存器操作

Vitis AI 基础篇
01. Docker 环境搭建
02. Vitis-AI 开发流程


03. 基于 Keras 框架的神经网络训练
04. 调试工具


功能接口

·核心板



*点击上方图片查看核心板详情>>



·开发板




产品参数

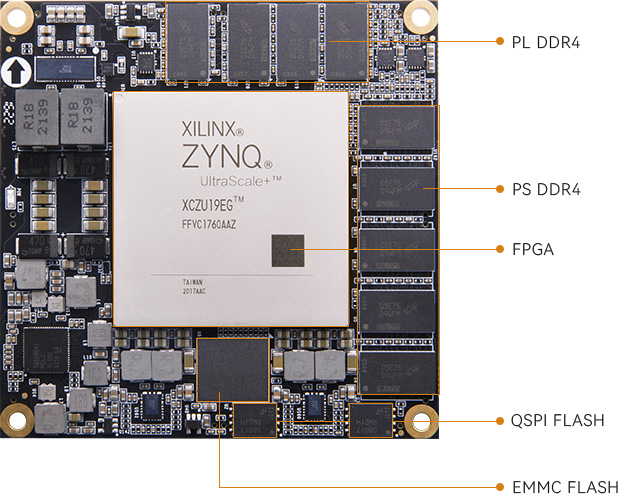

核心板主要参数

核心板

ACU19EG

FPGA 型号

XCZU19EG-2FFVC1760I

内核 CPU

ARM Cortex™-A53 x4, 1.333GHz,双核 Cortex™-R5, 533MHz

芯片 GPU

Mali™-400 MP2

核心板内存

PS 端 DDR4 5GB,72bit,2400Mbps,支持 ECC
PL 端 DDR4 4GB,64bit,  2400Mbps

PS 端高速连接

PCIe Gen2 x 4,2 x USB3.0,SATA 3.1,DisplayPort,4x Tri-mode Gigabit Ethernet

PS 端一般连接

2x USB 2.0,2x SD / SDIO,2x UART,2x CAN 2.0B,2x I2C, 2x SPI,4x 32b GPIO

芯片级别

工业级 -40°c~85°c

Logic Cells

1,143K

Flip-Flops

1,045K

LUTs

523K

Distributed RAM

9.8Mb

Block RAM

34.6Mb

UltraRAM

36.0Mb

CMTs

11

DSP Slices

1,968

150G Interlaken

4

100G Ethernet

4

PL PCIE Gen 3

PCIE Gen3 x5

PL GTH

12.5Gb/s x32

PL GTY

28.21Gb/s x16

PL HP I/O

 240 个

PL HD I/O

96 个

eMMC FLASH

32GB,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备

QSPI FLASH

128MB, 可以作为系统的启动设备来存储系统的启动镜像

扩展口

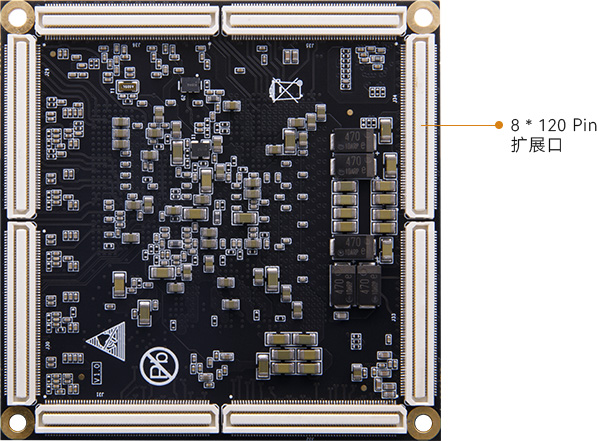

8 路120 针 0.5mm 间距扩展口,接松下高速工业级板对板连接器

晶振

1 个 RTC 实时时钟为 PS 系统的提供 32.768KHz 的实时时钟源
1 个单端 33.333MHz 晶振提供给 PS 系统时钟输入
1 差分 200MHz 晶振提供给 PL 逻辑、DDR4 参考时钟

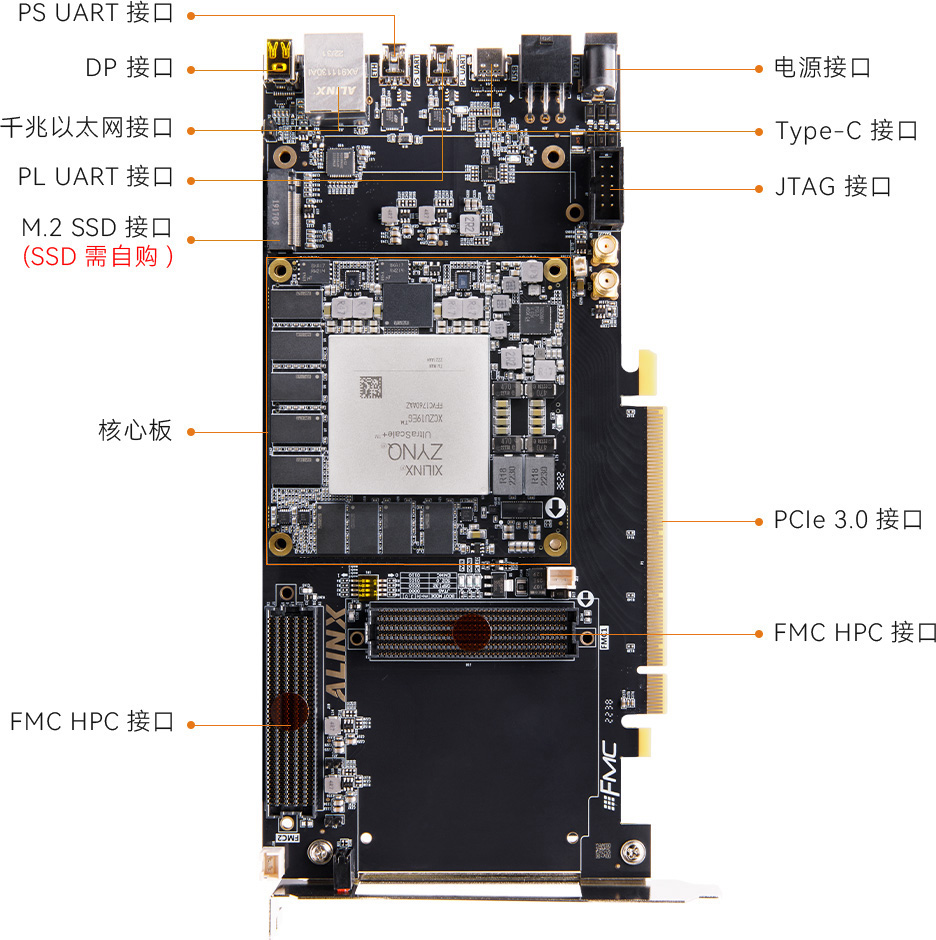

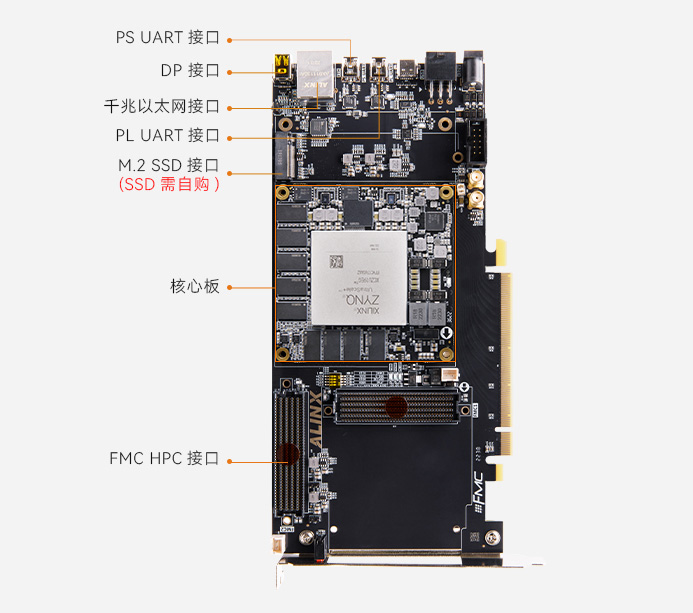

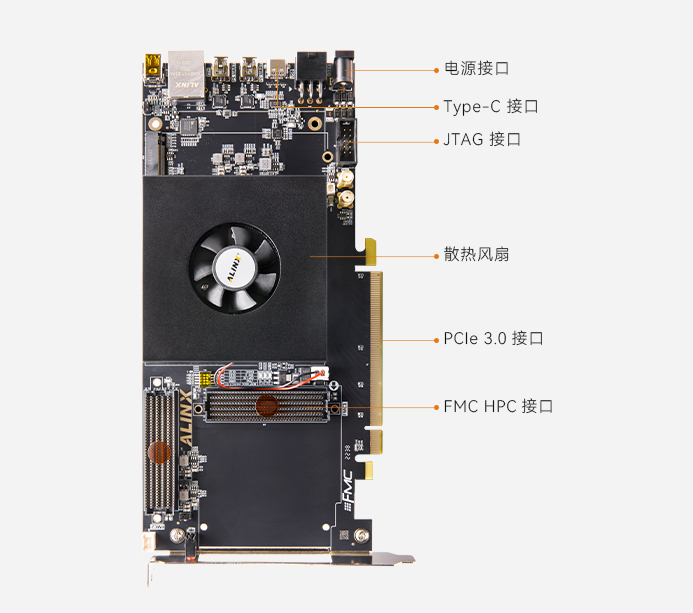

功能和接口

FMC 扩展口

2 个标准 FMC HPC 扩展口,外接 ok138cn太阳集团 各种 FMC 子板(HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等)

PCIE 3.0 接口

1 路 PCIE 3.0 x16 的接口,用于跟 PC 之间 PCIE 数据通信

DP 输出接口

1 路标准的 Display Port 输出显示接口,用于视频图像的显示, 最高支持 4K@30Hz 或者 1080P@60Hz 输出

Type-C 接口

1 路 USB3.0 Type-C 接口,支持 HOST,SLAVE,OTG 三种模式

M.2 接口

1 路 PCIE x 1 标准的 M.2 接口,用于连接 M.2 的 SSD 固态硬盘, 通信速度高达 6Gbps( SSD 固定硬盘需自购)

USB 转串口

2 路 Uart 转 USB 接口,PS 和 PL 各 1 路 用于和电脑通信,方便用户调试

以太网接口

1 路 10/100M/1000M 以太网 RJ45 接口,和电脑或其它网络设备进行以太网数据交换

差分时钟

2 路 156.25M 差分参考时钟输入

JTAG 口

10Pin 2.54mm 标准 JTAG 口,用于 FPGA 程序下载和调试

温度传感器

1 片温度传感器芯片 LM75A ,检测周围环境温度

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

RTC 实时时钟

1 路内置的 RTC 实时时钟

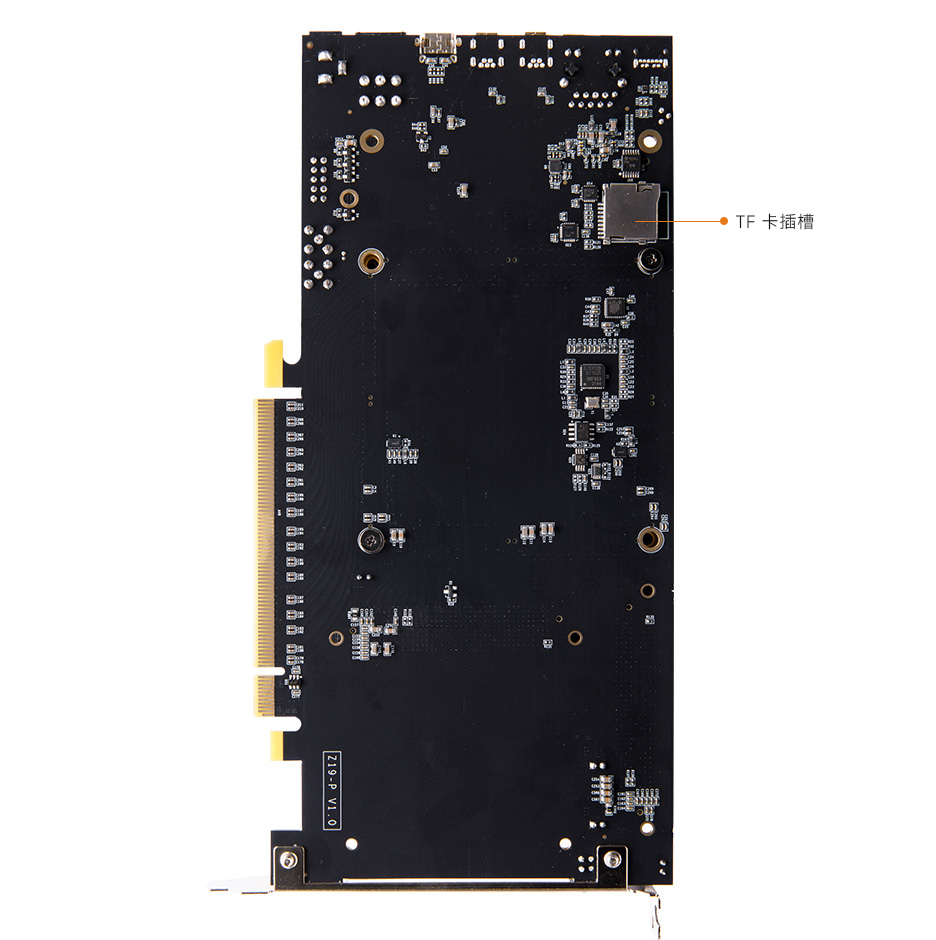

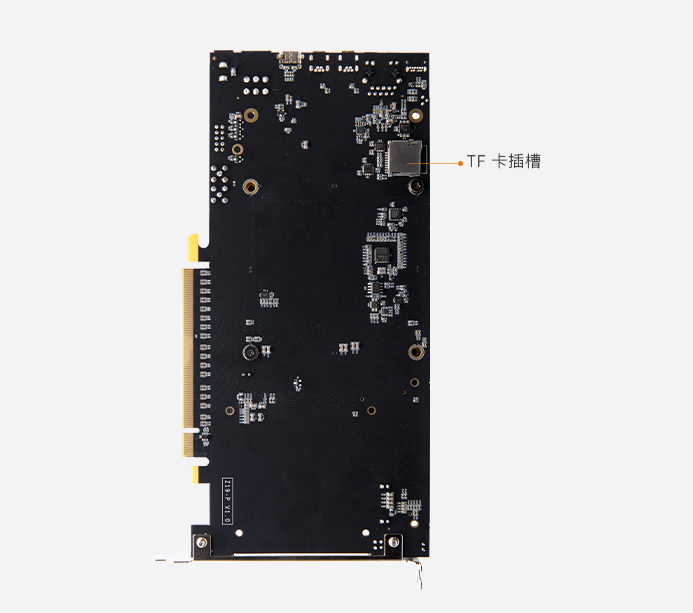

TF 卡槽

1 路 Micro SD 卡接口,用于存储操作系统镜像和文件系统

LED 灯

1 个电源指示灯,2 个用户指示灯,1 个 DONE 配置指示灯

电源参数

输入电压

+12V 电压输入

供电

12V/5A 供电

输入电流

5A 最大电流





包装清单

FPGA 开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

PCIe 挡板

1 块

TF 卡

1 个

读卡器

1 个

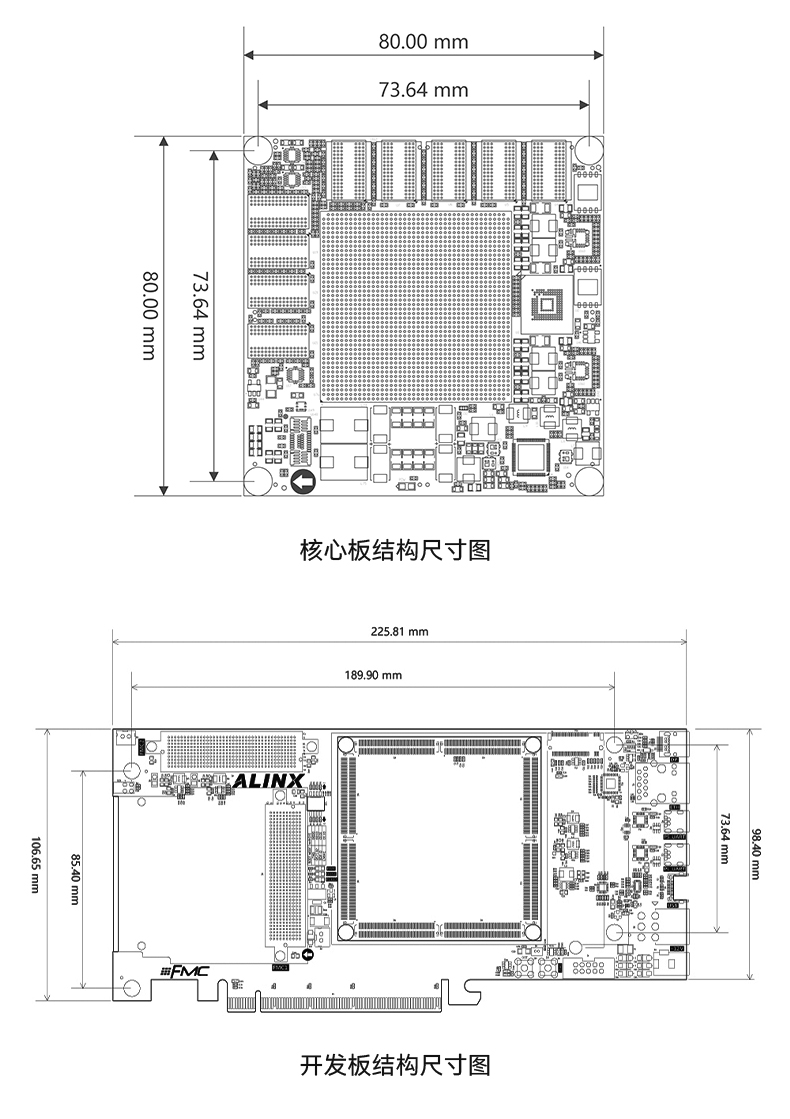

结构尺寸

尺寸大小

225.81mmx 106.65mm

叠层数量

核心板 16 层 PCB 板设计,扩展板采用 12 层 PCB 板设计 预留独立电源层和 GND 层





支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习


智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别


行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

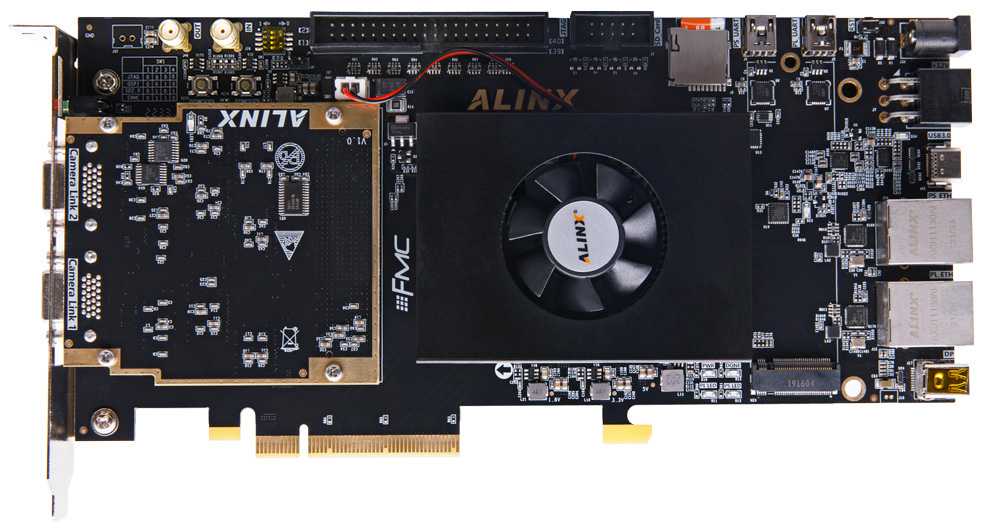

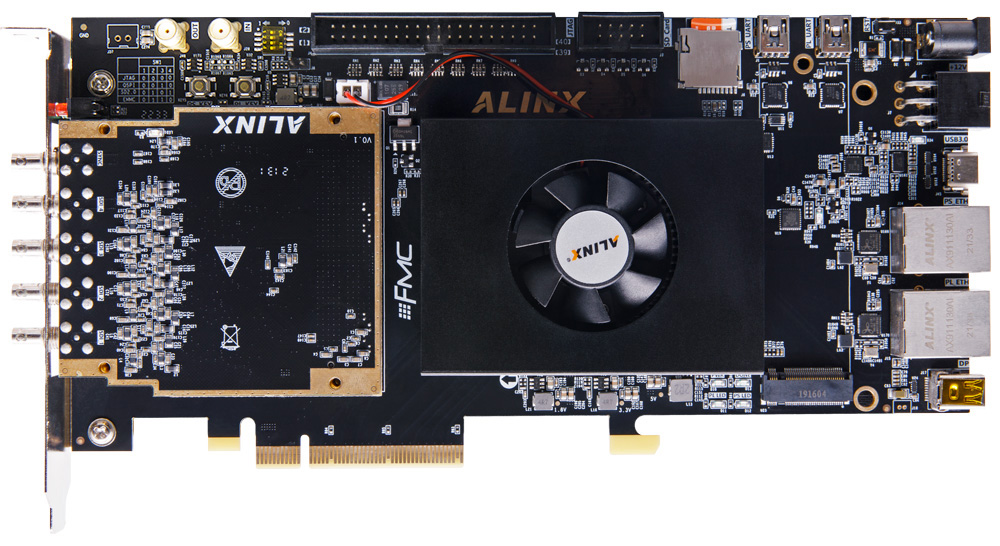

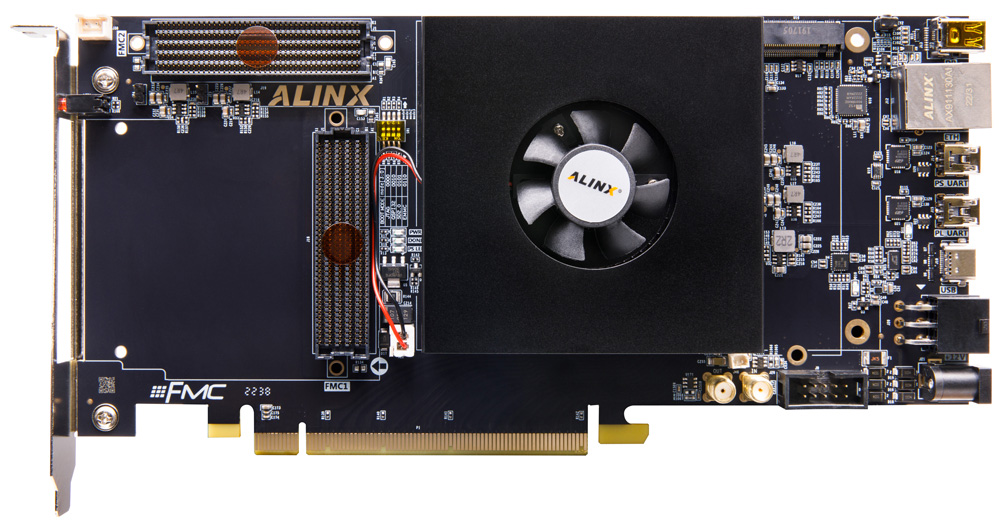

高速 FMC HPC 扩展接口

自动驾驶、医疗、工业等广泛应用领域

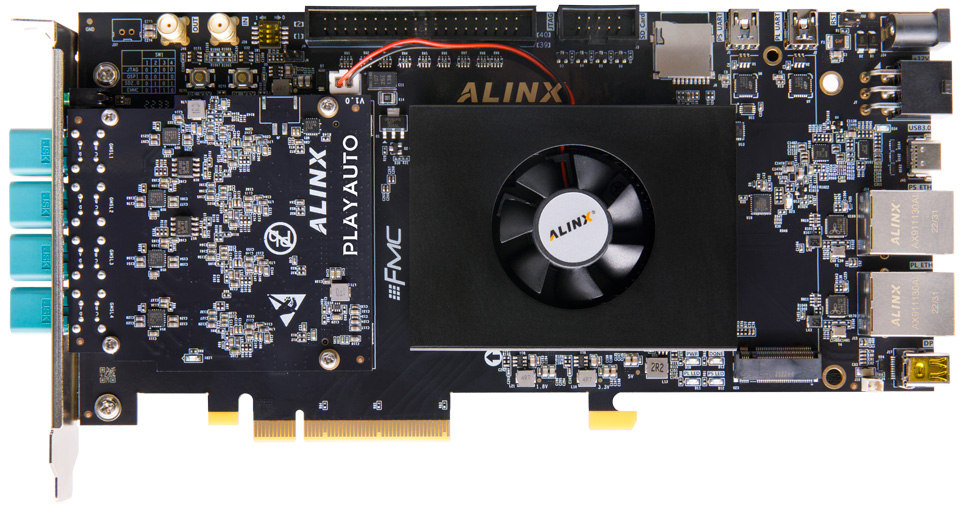

16 路车载摄像头自动驾驶、SDI 4K 视频、Camera Link 接口高速相机采集
