Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 AI云计算 XCZU19EG ACU19EG

XCZU19EG

产品型号
ACU19EG
温度等级
-40℃~85℃
产地
上海
EAN码
6971390279786
价格
￥29999.00

天猫京东

产品推荐

产品详情
资料下载
售后服务

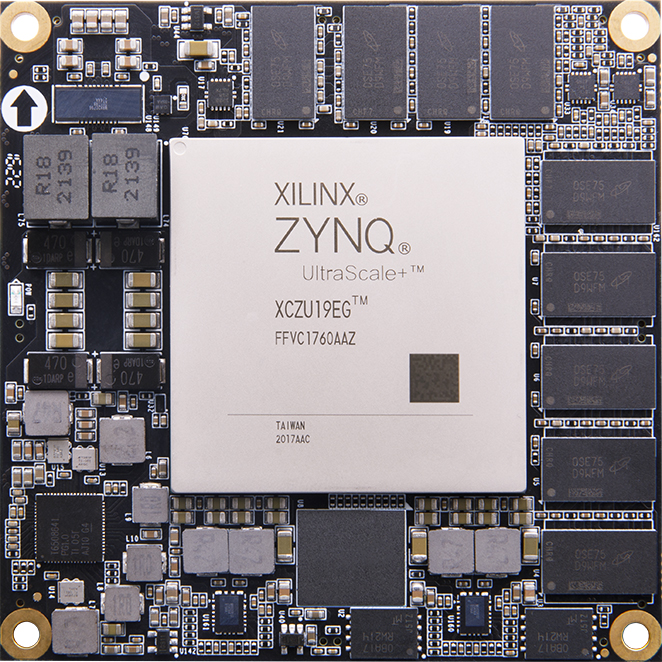

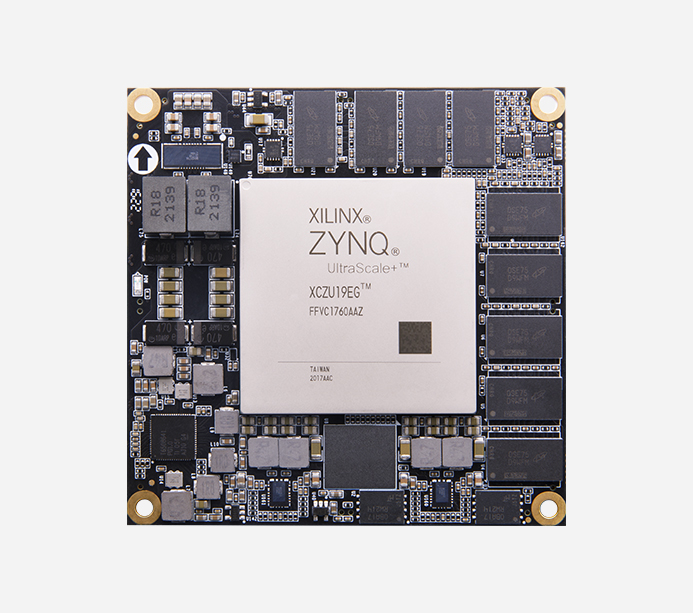

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM® Cortex-A53 与双核 Cortex-R5 实时处理器

四核 ARM® Cortex-A53 与双核 Cortex-R5 实时处理器 Mali-400 MP2 GPU 及 16nm FinFET+ 可编程逻辑相结合满足 5G 无线基础架构、高速数据交换存储、工业控制、AI智能、云计算、4K 视频传输处理以及航空航天应用

·ARM 处理器
四核 ARM CORTEX-A53+ 双核 ARM CORTEX-R5
·GPU 图形处理器
Mali™-400 MP2 GPU
·9GB DDR4
PS 5GB DDR4+ PL 4GB DDR4
·FLASH 存储
32GB eMMC FLASH/128MB QSPI FLASH

功能接口

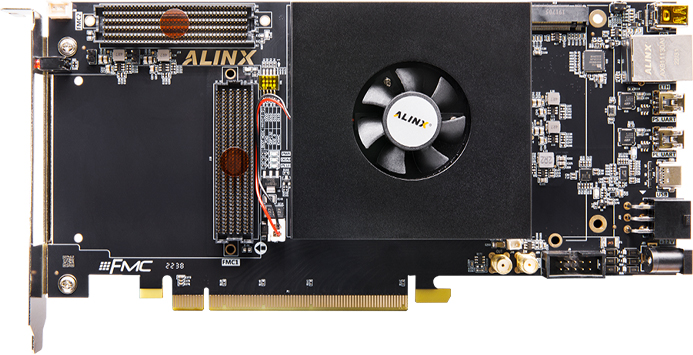

对应开发板

·Z19-P

*了解对应开发板，点击查看详情>>

产品参数

核心板主要参数

核心板

ACU19EG

FPGA 型号

XCZU19EG-2FFVC1760I

芯片 CPU

4x ARM Cortex-A53，1.333GHz 双核 Cortex™-R5，533MHz

芯片 GPU

Mali™-400 MP2

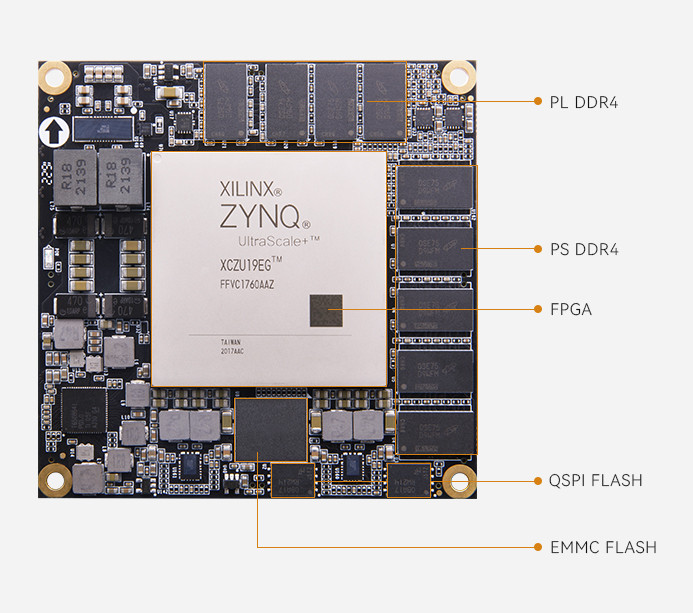

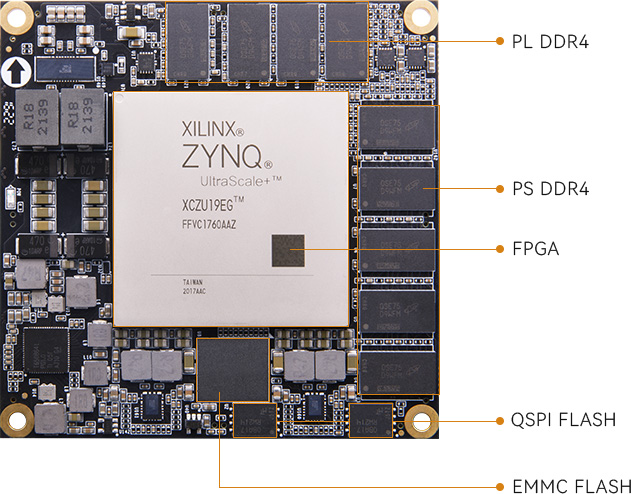

核心板内存

PS 端 DDR4，5GB，72bit，2400Mbps，支持ECC
PL 端 DDR4，4GB，64bit，2400Mbps

PS 端高速连接

PCIe® Gen2 x4， 2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般连接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO

芯片级别

工业级 -40°c~85°c

Logic Cells

1,143K

Flip-Flops

1,045K

LUTs

523K

Distributed RAM

9.8Mb

Block RAM

34.6Mb

UltraRAM

36.0Mb

CMTs

DSP Slices

1,968

功能和接口

150G Interlaken

100G Ethernet

PL PCIE Gen 3

PCIE Gen3 x5

PL GTH

12.5Gb/s x32

PL GTY

28.21Gb/s x16

PL HP I/O

240 个

PL HD I/O

96 个

eMMC FLASH

32GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

QSPI FLASH

128MB，可以作为系统的启动设备来存储系统的启动镜像

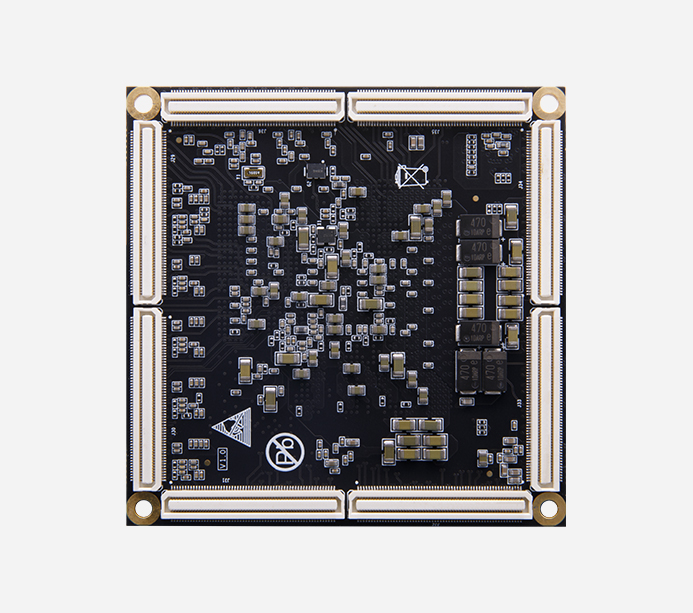

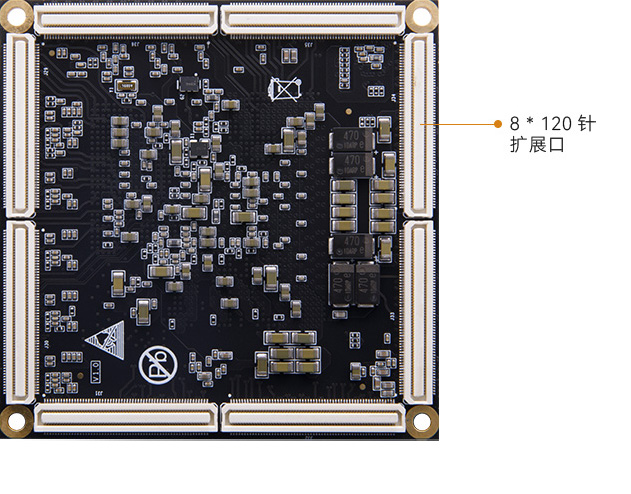

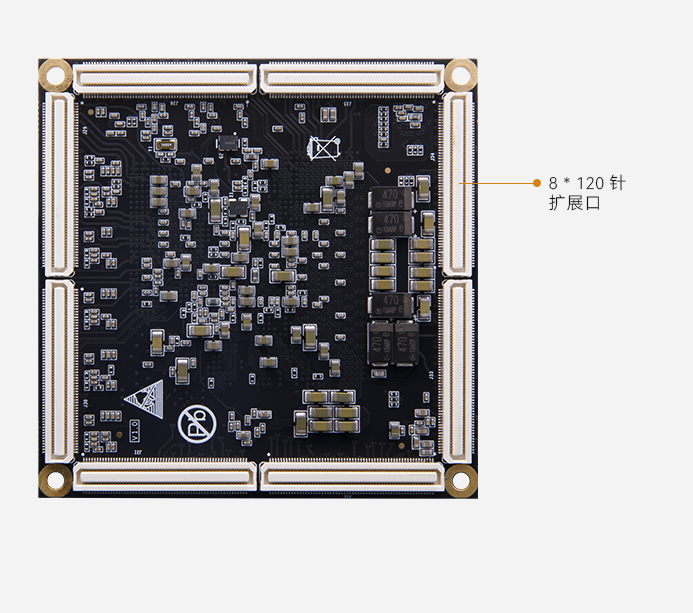

扩展口

8 路 120 针 0.5mm 间距扩展口，接松下高速工业级板对板连接器

晶振

1 个 RTC 实时时钟为 PS 系统的提供 32.768KHz 实时时钟源
1 个单端 33.333MHz 晶振提供给 PS 系统时钟输入
1 差分 200MHz 晶振提供给 PL 逻辑、 DDR4 参考时钟

电源参数

输入电压

板对板连接器，12V 供电

包装清单

FPGA核心板

1 块

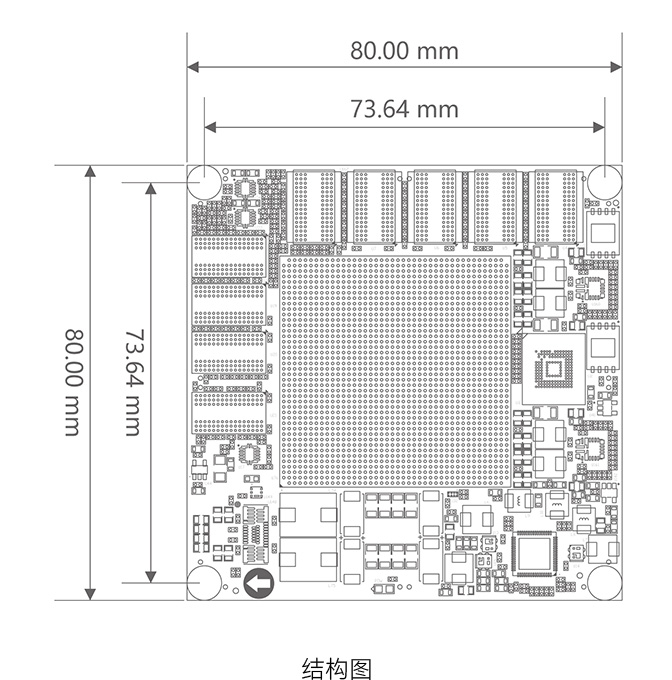

结构尺寸

尺寸大小

80x 80x 11.8mm

合高

3.0mm

叠层数量

16 层，高质量 PCB 材质


支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别

行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配 Mali™-400 MP2 GPU 、内存 64bit DDR4 超强组合

工业级 FPGA 芯片双 ARM 应用处理器

4x ARM Cortex-A53，1.333GHz；双核 Cortex™-R5，533MHz；PS 端 4GB DDR4，64bit，数据速率 2400Mbps；PL 端 4GB DDR4，64bit，数据速率 2400Mbps


快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发


所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。

所有配件及赠品不在保修范围内。
