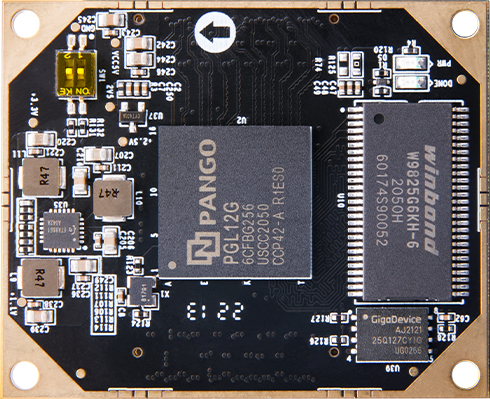

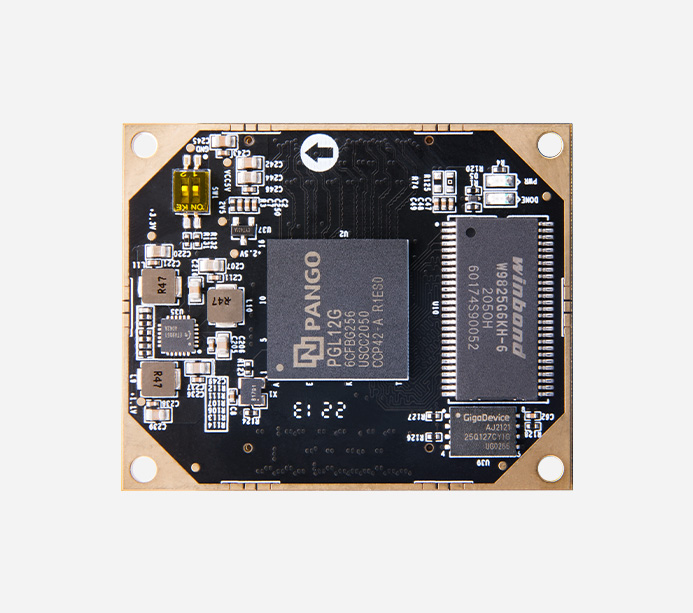

紫光同创 Logos PGL12G FPGA 核心板 国产 P12

核心板型号

PGL12G-6CFBG256

芯片等级

商业级，0°C~70°C

内存

32MB SDRAM

QSPI Flash

8MB

等效LUT4

12480

Flip-Flops

15600 个

分布式RAM

85Kbit

块RAM 数量

30 (18Kbit)

块RAM

540Kbit

PLL

4

扩展 IO

106

差分对

20

APM

20 (18*18)

ADC 硬核

1

AES 模块

1

连接器

80-pin x2

速度等级

-6

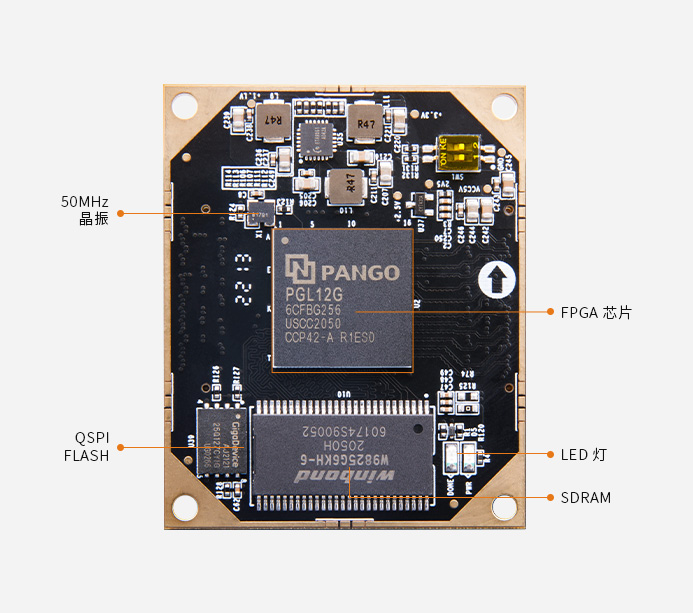

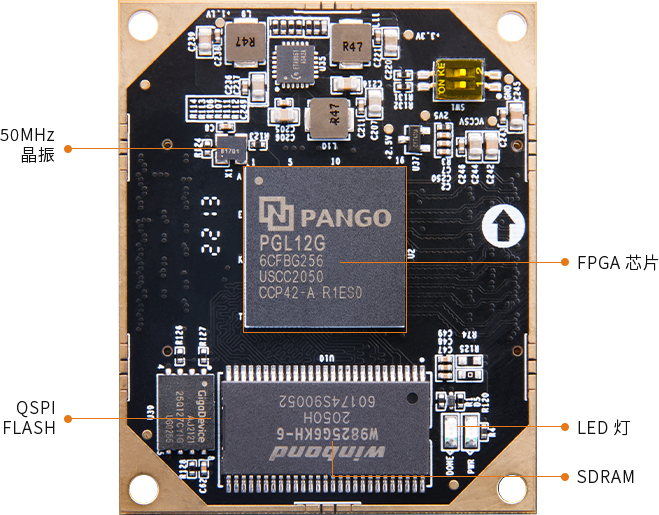

QSPI Flash

1 片 8MB QSPI FLASH, 可用作 FPGA 用户数据的存储

晶振

1 个 50Mhz 有源晶振，用于 FPGA 系统主时钟

SDRAM

256Mbit（16M*16bit），16bit 总线

LED 灯

2 个红色 LED 灯，1 个是电源指示灯，1 个是配置 LED 灯

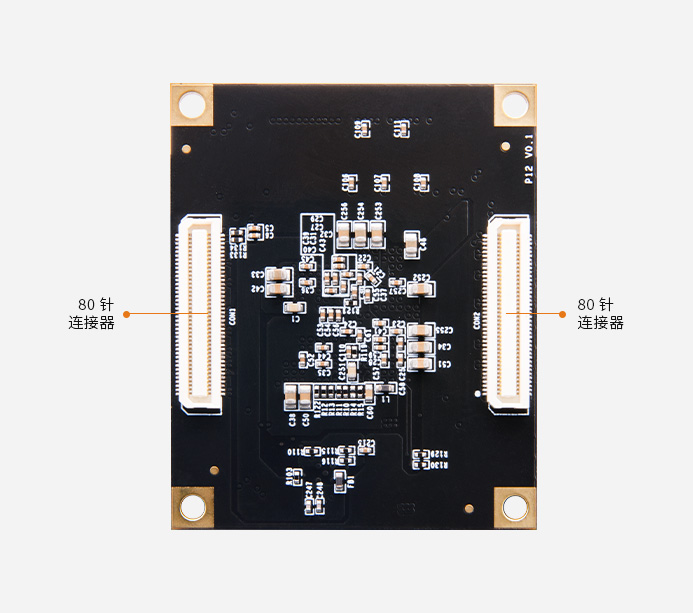

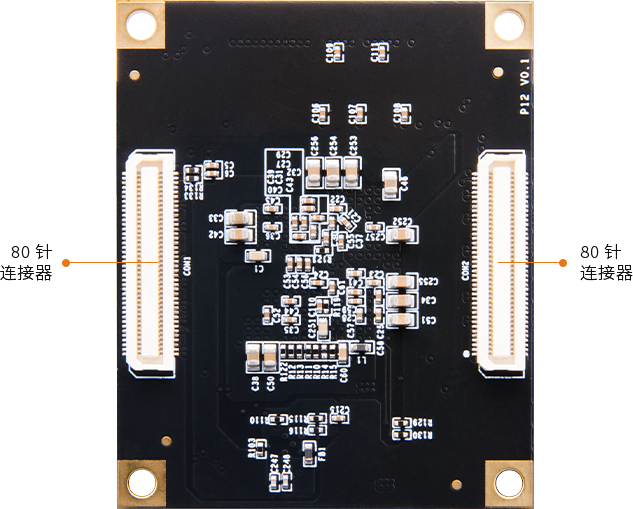

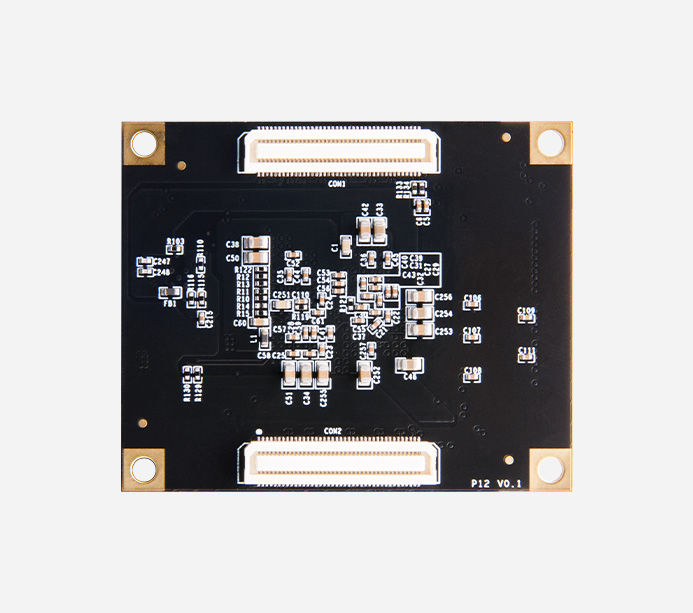

扩展接口

2 个 80-Pin 的板间连接器和底板连接

输入电压

5V 供电

FPGA核心板

1 块

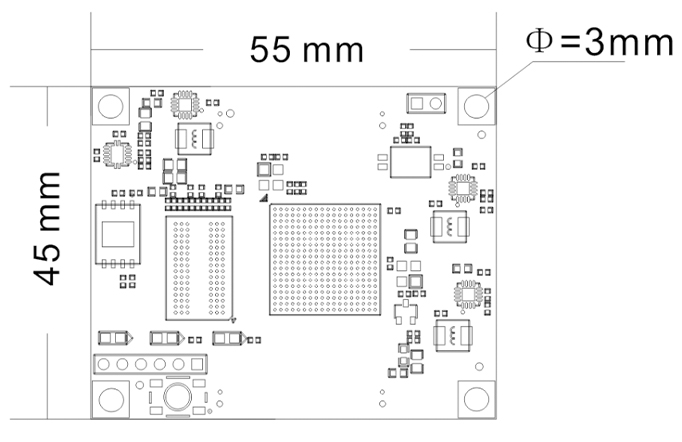

尺寸大小

55mmx 45mmx 6.4mm

连接器合高

3.0mm

叠层数量

8 层 PCB 板设计
