紫光同创 Logos PGL50G FPGA 核心板 国产视频图像处理 P50G

芯片型号

PGL50G-61FBG484

芯片等级

工业级，-40°C~85°C

触发器 (FF)

64200

等效 LUT4

51360

RAM (18Kbit/ 块)

134

APM (18*18)

84

时钟资源 PLL

26818Kb

AES 模块

1

IO 口

172 个

DDR3

1 片 256MB DDR3

QSPI Flash

1 片 8MB 大小的 QSPI FLASH 芯片

有源晶振

50MHz 时钟连接到 FPGA 的 AB13 引脚
27MHz 时钟连接到 FPGA 的 B10 引脚

LED 灯

4 个用户 LED，1 个电源指示灯和 1 个 FPGA 配置指示 LED

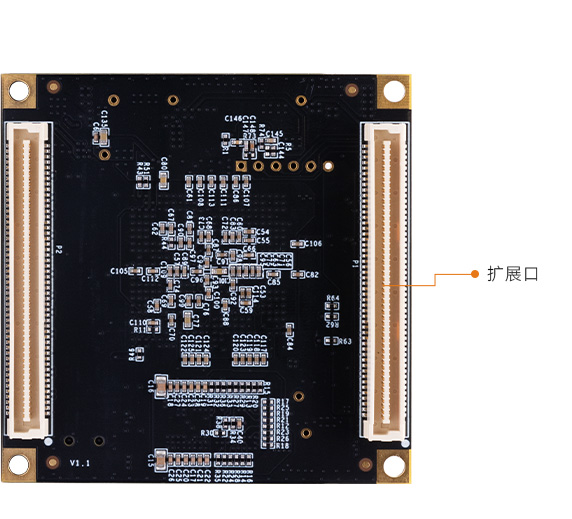

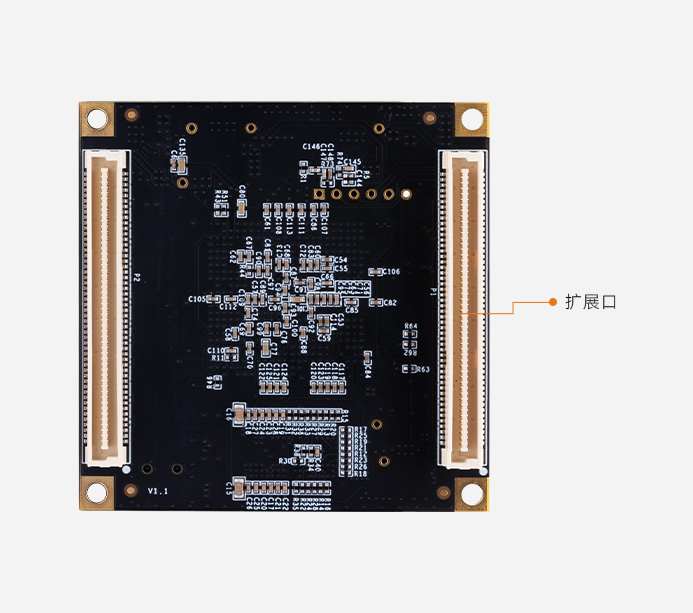

扩展接口

一共扩展出 2 个高速扩展口，使用 2 个 100Pin 的板间连接器和扩展板连接

输入电压

5V 供电，连接器供电

FPGA 核心板

1 块

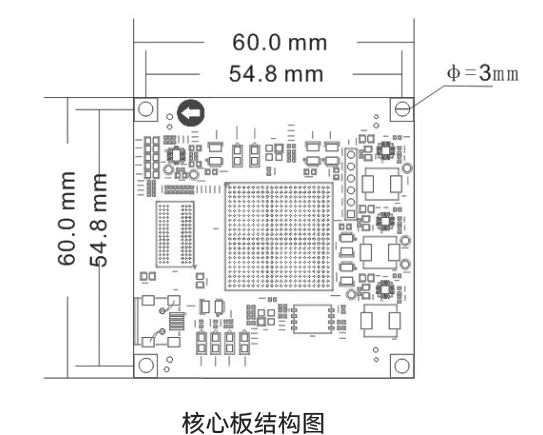

尺寸大小

60mmx 60mm

叠层数量

核心板 8 层 PCB 板设计，扩展板 4 层 PCB 板设计
