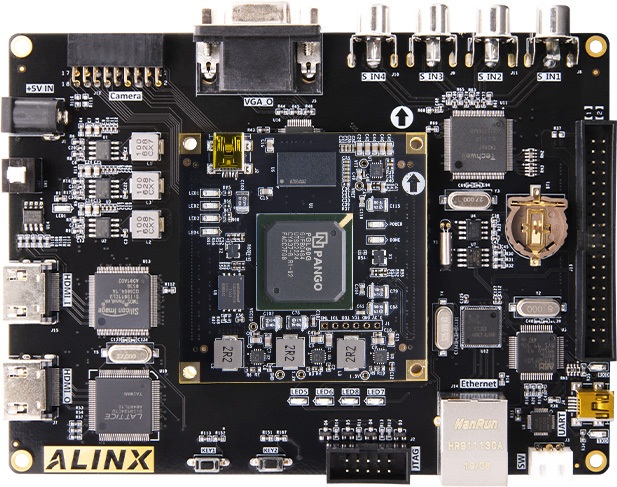

紫光同创 Logos PGL50G 国产FPGA开发板 HDMI 视频图像处理 PGL50G

AN108 AD/DA套餐

AN9767 DA 采集套餐

AN706 AD 采集套餐

AN9238 AD 采集套餐

双目摄像头套餐

单目摄像头视频套餐

豪华套餐

开发板

●

●

●

●

●

●

●

下载器

●

●

●

●

●

●

●

AN108

●

●

AN9767

●

●

AN706

●

●

AN9238

●

●

AN5642

●

●

AN5640

●

●

4.3 寸屏

●

●

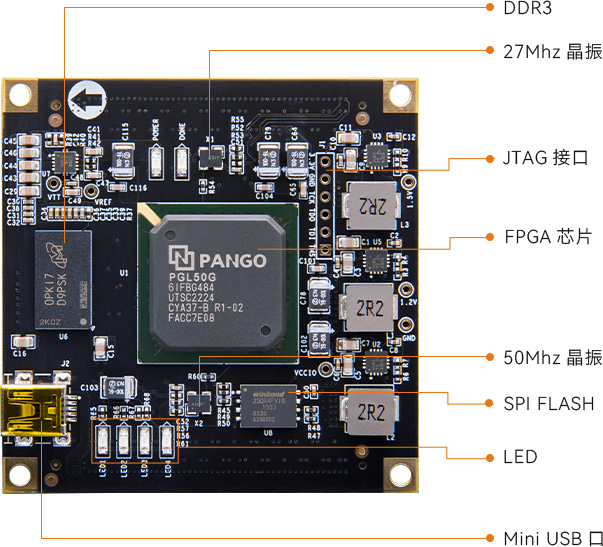

FPGA 型号

PGL50G-61FBG484

芯片级别

芯片速度  -6，工业级

触发器  ( FF )

64200

等效 LUT4

51360

RAM ( 18Kbit/块 )

134

APM ( 18*18 )

84

时钟资源 PLL

26818Kb

AES 模块

1

IO 口

172 个

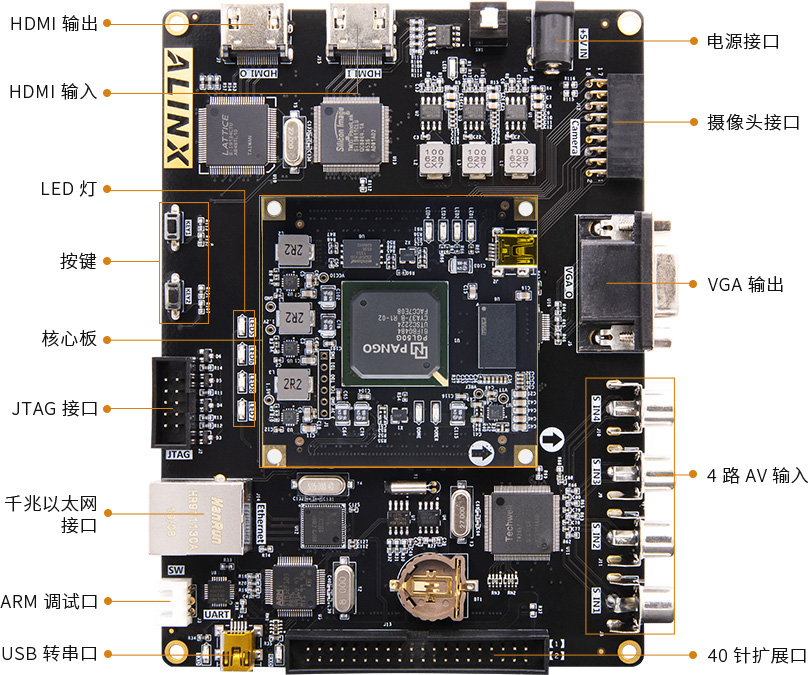

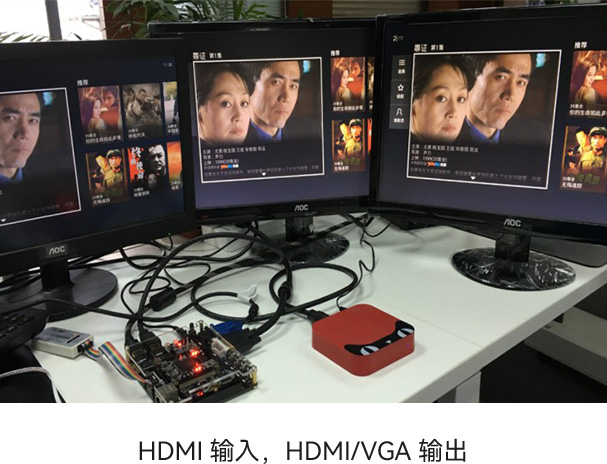

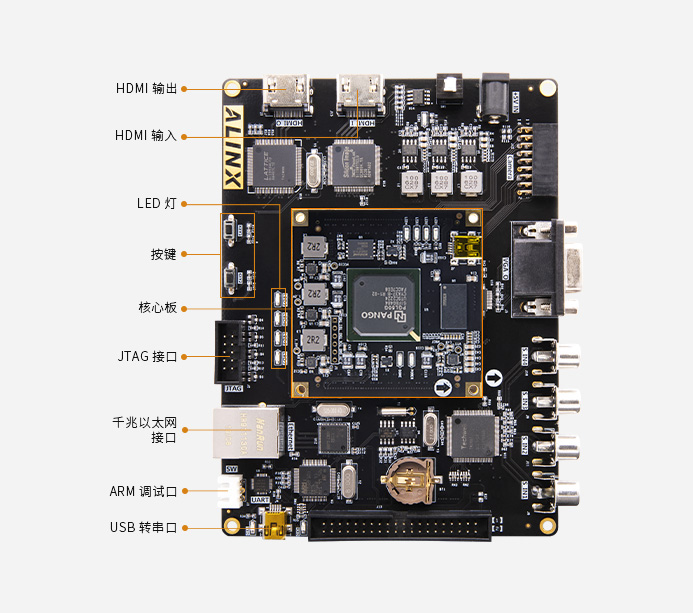

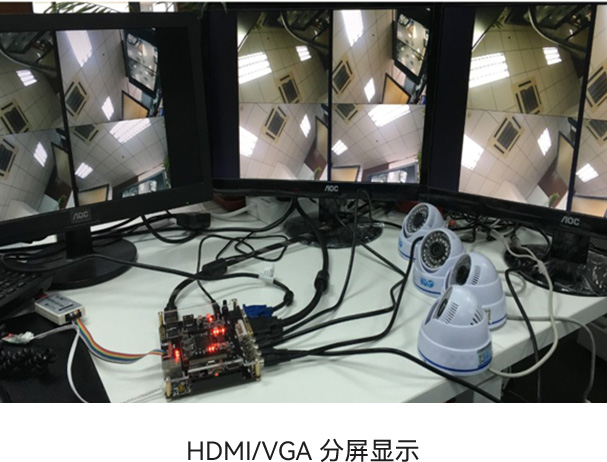

HDMI 输入

1 路 HDMI 输入，支持 1080P@60Hz 输入，支持不同格式数据

HDMI 输出

1 路 HDMI 输出，支持1080P@60Hz 输出，支持 3D 输出

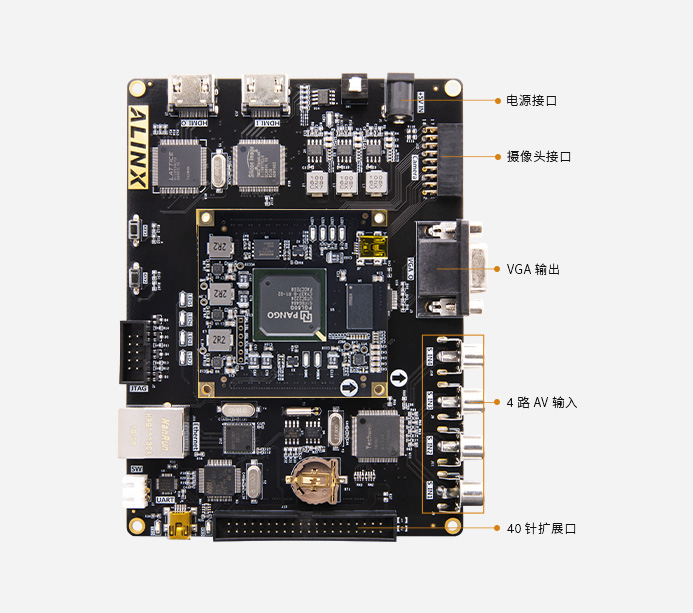

VGA 输出

1 路 VGA 输出，支持 RGB 数字输入和 VGA 接口输出，支持 240MSPS 转换速率，支持 1080p@60Hz 视频图像输出

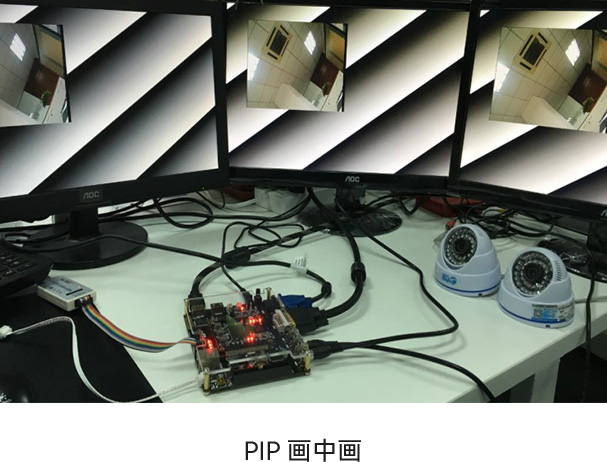

AV 输入

4 路 AV 输入接口，PAL / NTSC / SECAM 自动识别，支持 720*576 输入

千兆以太网

1 路 10/100M/1000M 以太网 RJ-45 接口，提供网络通信服务

USB 转串口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

ARM 控制器

1 片 ARM 芯片，通过 I2C 配置各接口芯片寄存器和 FPGA 数据通信

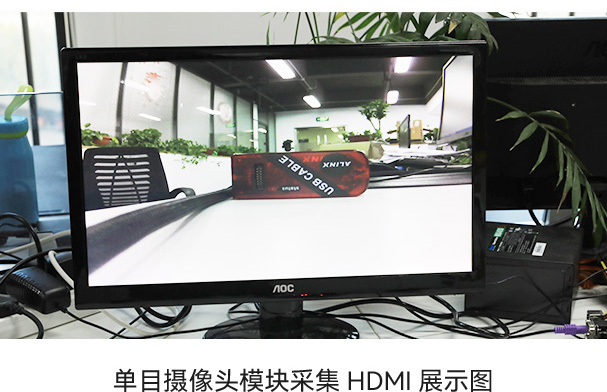

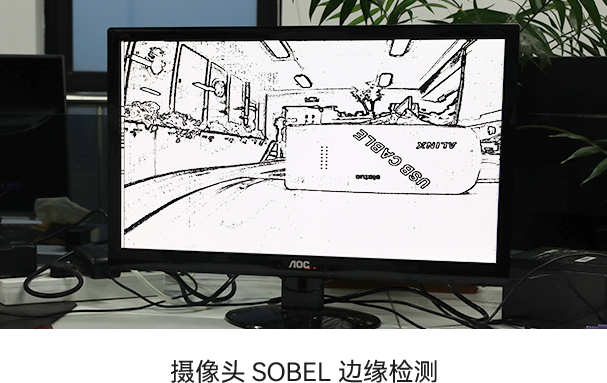

CMOS 接口

1 个 18 针的摄像头接口，可以接 500 万 OV5640 摄像头

晶振

50M 有源晶振和 27M 有源晶振各 1 个

RTC 实时时钟

1 路 RTC 实时时钟，配有电池座，电池的型号为 CR1220（ 需自购 ）

JTAG 口

10  针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试

SD 卡座

1 路 Micro SD 卡座，支持 SPI 模式

40 针扩展口

1 个 40 针 2.54mm 间距扩展口，可接 ok138cn太阳集团 各种模块（ 双目摄像头，LCD 屏，高速 AD 模块等 ）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路

电源

5V，2A 供电

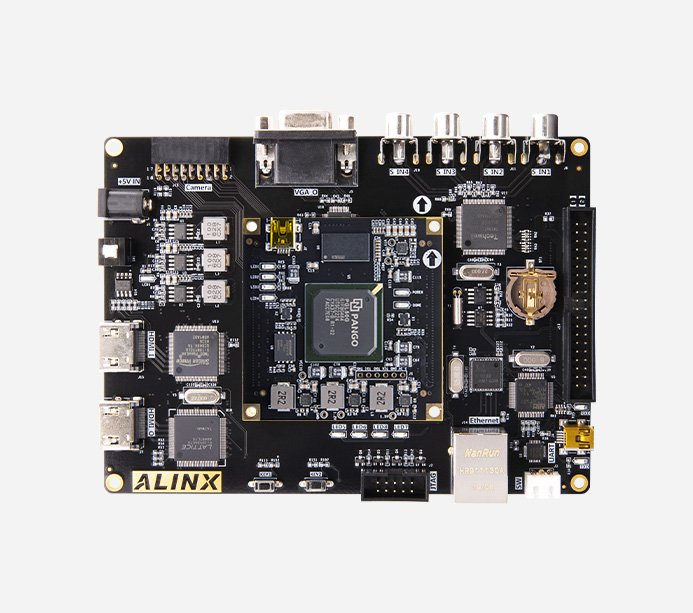

FPGA 开发板

1 块

下载器

1 套

Mini USB 线

1 根

5V 电源

1 个

透明保护板

1 块

AV 线

4 根

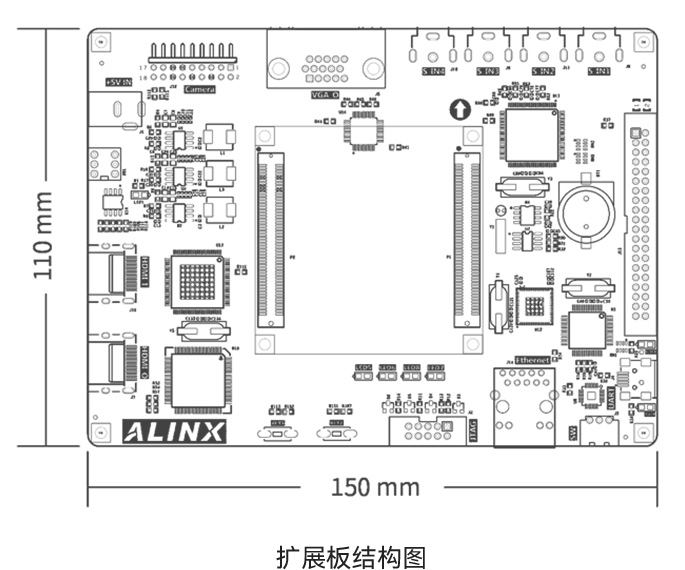

尺寸大小

150mmx 110mm

叠层数量

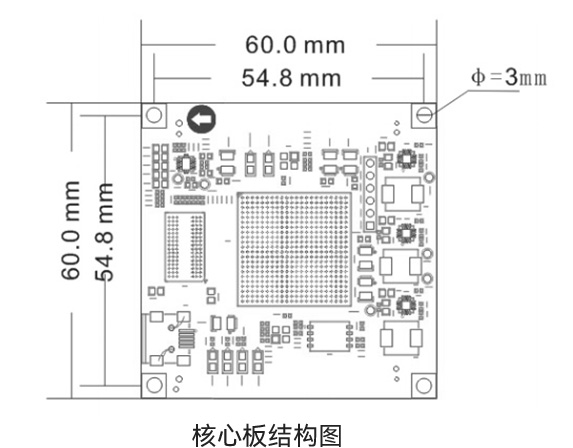

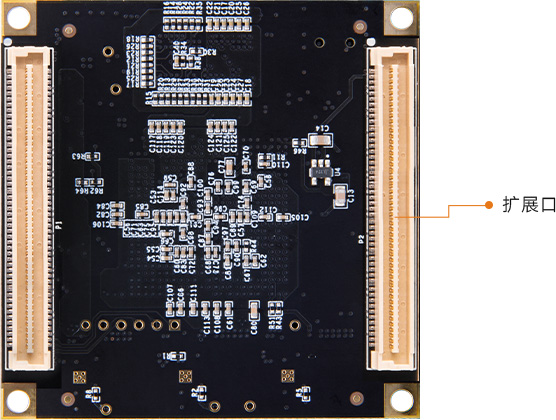

核心板 8 层 PCB 板设计，扩展板 4 层 PCB 板设计
