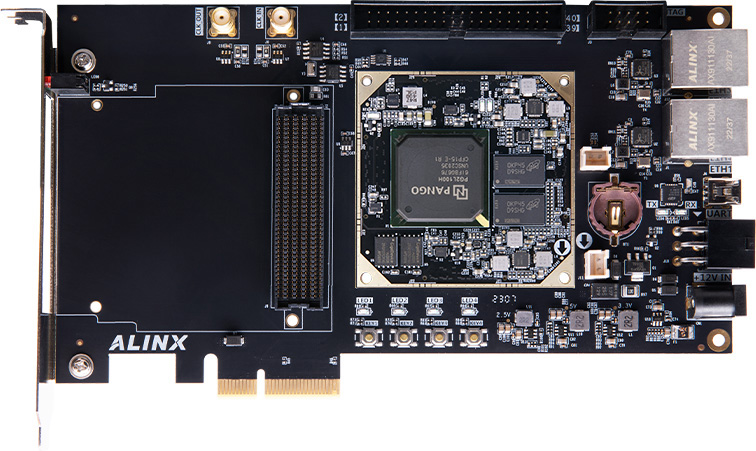

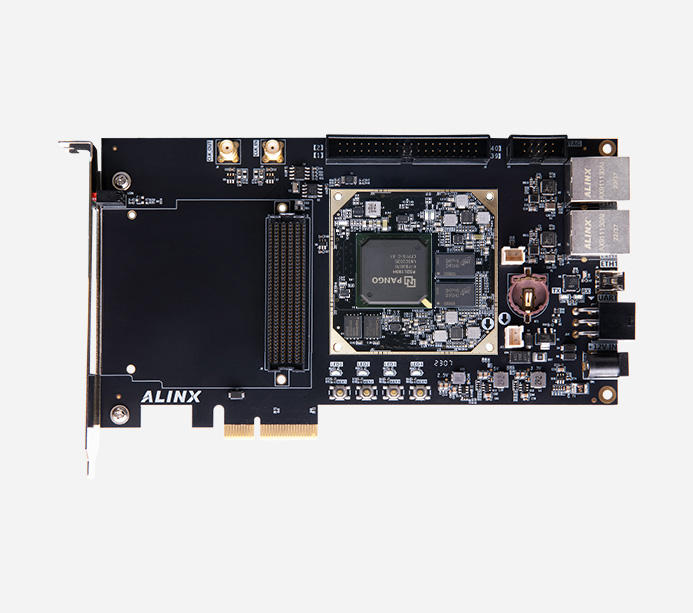

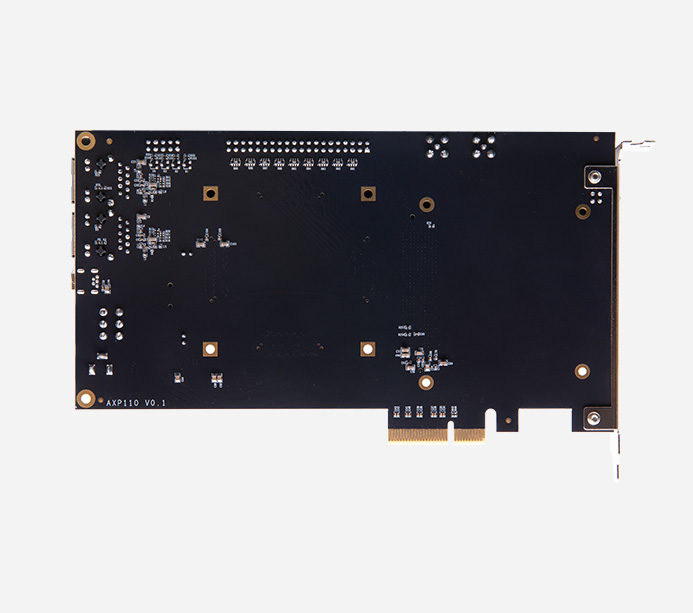

PG2L100H
产品型号
AXP110产地
上海价格
￥2099.00PCIe2.0 x4 接口、FMC 接口、千兆以太网接口、40 针的扩展口满足 PCIe 高速数据传输，视频图像处理和工业控制的要求
提供配套例程及配套资料，开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取
01. Pango Design Suite 2021.1 安装
02. LED 流水灯实验及仿真
03. 按键测试
04. PLL 锁相环输出测试
05. 串口收发实验
06. 按键消抖实验
07. LM75 温度测试例程
08. HDMI 彩条输出
09. 4.3 寸屏彩条输出
10. 7 寸屏彩条输出
11. HDMI 输入输出环通实验
12. DDR3 读写数据测试
13. AN831 录音与播放
14. 字符 HDMI 显示
15. 字符 4.3 寸屏显示
16. 字符 7 寸 屏显示
17. AN5642 双目摄像头采集 HDMI 显示
18. 摄像头 SOBEL 边缘检测
19. AD9238 波形显示
20. AD7606 波形显示
21. ADDA 测试例程
22. 125M 多通道 AD 测试
23. AD9767 双通道正弦波产生
24. AD9767 双通道三角波产生
25. 千兆以太网传输
26. AD9238 以太网传输
27. AD7606 以太网传输
28. AD9280 以太网传输
29. 双目摄像头采集千兆以传输视频
30. RTC 时间实验
31. SDI 输出彩条
32. SDI 输入输出环通显示
33. FL9163 多通道 AD 测试
34. FL2514 多通道 AD 测试
35. Cameralink 显示 Base、RGB24
36. Cameralink 显示 Medium、bayerRG8
37. Cameralink 显示 Full、bayerRG8
38. PCIe x2 Gen2 速度测试
39. PCIe x4 Gen2 速度测试
开发板
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
双目摄像头
●
●
4.3 寸屏
●
●
套餐配套模块，点击了解更多
FPGA 型号
PG2L100H-6IFBG676
查找表 LUT6
66600 个
等效 LUT4
99900 个
触发器 (FF)
133200 个
DRM（36Kbits）
155 个
APM 单元（乘法器）
240 个
PCIe Gen2
1 个
模数转换 / ADC
1 个
HSSTLP
8 路，6.6Gb/s max
温度等级
工业级 -40℃~85℃
速度等级
-6
DDR3
2 片 512MB 共 1GB，32bit，用于数据缓存
QSPI Flash
2 片 16 MB 共 32MB QSPI FLASH，可用作 FPGA 用户数据的存储
PCIE 接口
PCIe 2.0 x4 接口，支持 PCI Express 2.0 标准，单通道通信速率可高达 5Gb/s
FMC 扩展口
1 个 FMC LPC 的扩展口，可以外接 ok138cn太阳集团 各种 FMC 模块（ HDMI 输入输出模块，高速 AD 模块等）FMC 扩展口包含 34 对差分 IO 信号和一路 I2C 总线信号
以太网接口
2 路 千兆以太网 RJ45 接口，和电脑或其它网络 设备进行以太网数据交换
SMA 接口
2 路 SMA 接口，1 路 SMA 接口连接到全局时钟管脚，可用于连接外接时钟，另一路可用作时钟输出，给其它设备提供参考时钟
USB 转串口
1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试
有源晶振
1 个 50Mhz 有源晶振，为 FPGA 提供参考输入时钟
1 个 125Mhz 有源晶振，给 FPGA 内部 HSSTLP 提供参考输入时钟
1 个 200Mhz 有源晶振，给开发板提供的系统时钟源
RTC 实时时钟
1 路 RTC 实时时钟，配有电池座，电池的型号为 CR1220（需自购）
40 针扩展口
1 个 40 针 2.54mm 间距的扩展口，可以外接 ok138cn太阳集团 各种模块（ 双目摄像头，TFT LCD 屏，高速 AD 模块等 ）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路
JTAG 接口
10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试
温度传感器
1 片温度传感器芯片 LM75A，可用于温度实验及环境温度检测
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
LED 灯
1 个电源指示灯，4 个用户指示灯，2 个数据指示灯
按键
4 个用户按键
输入电压
+12V 电压输入
供 电
12V/3A 供电
输入电流
最大电流 3A
FPGA 开发板
1 块
USB 下载器
1 套
USB 线
1 根
挡板
1 个
12V 电源
1 块

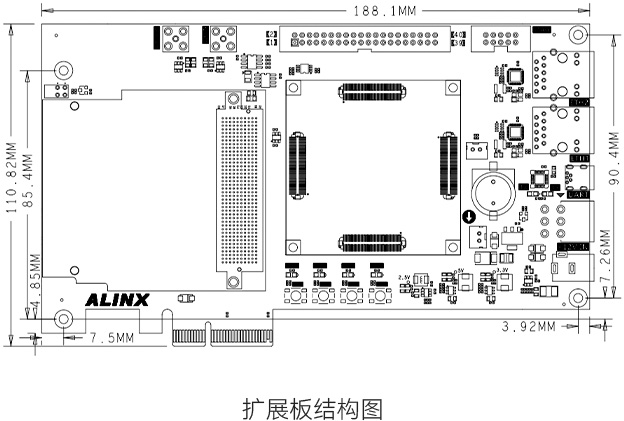

尺寸大小
188.1mmx 110.8mm
叠层数量

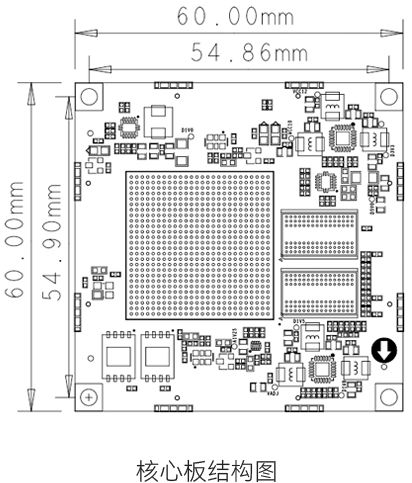

核心板 12 层 PCB 设计，扩展板 8 层 PCB 板设计
PCIe 高速数据传输，视频图像处理和工业控制

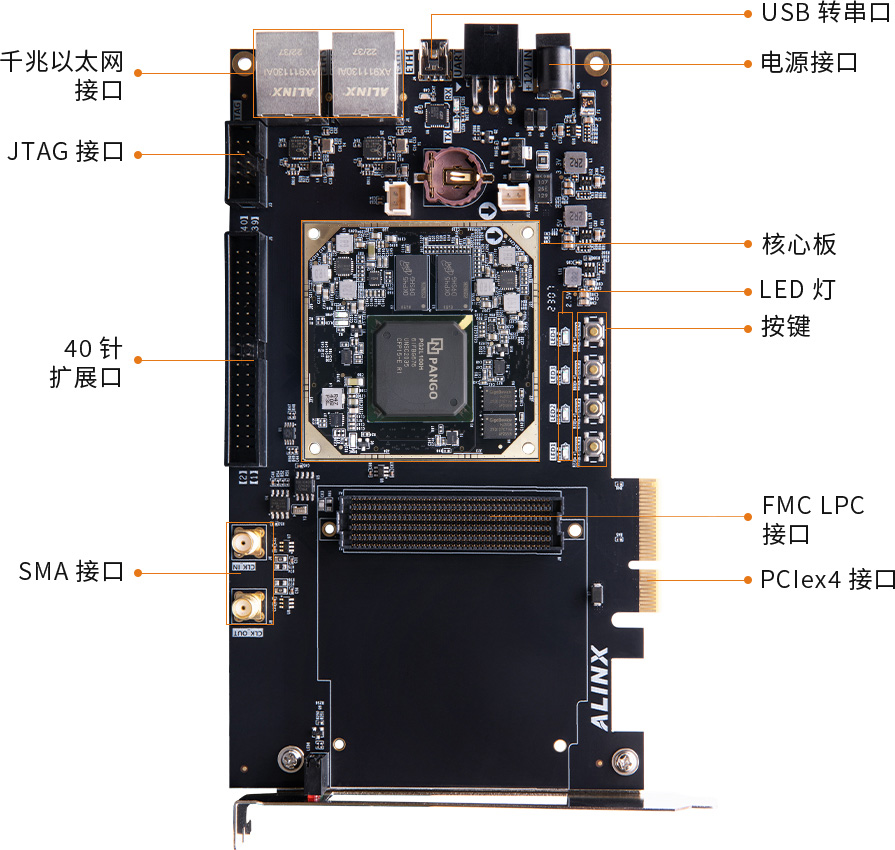

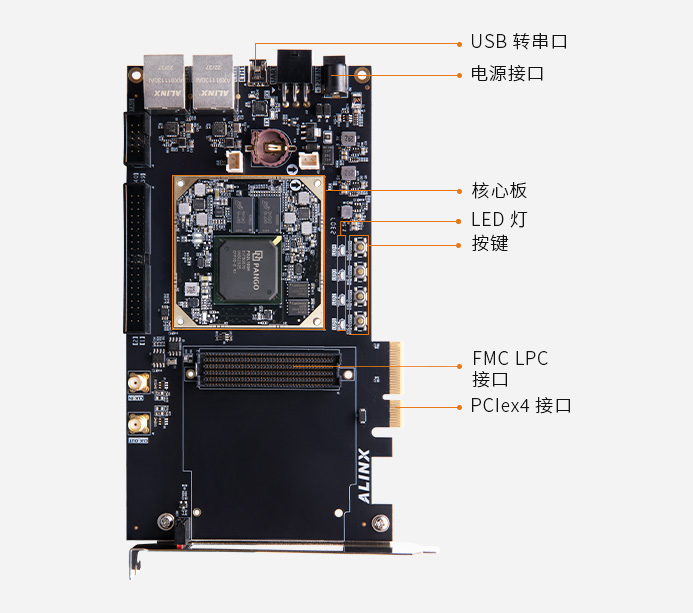

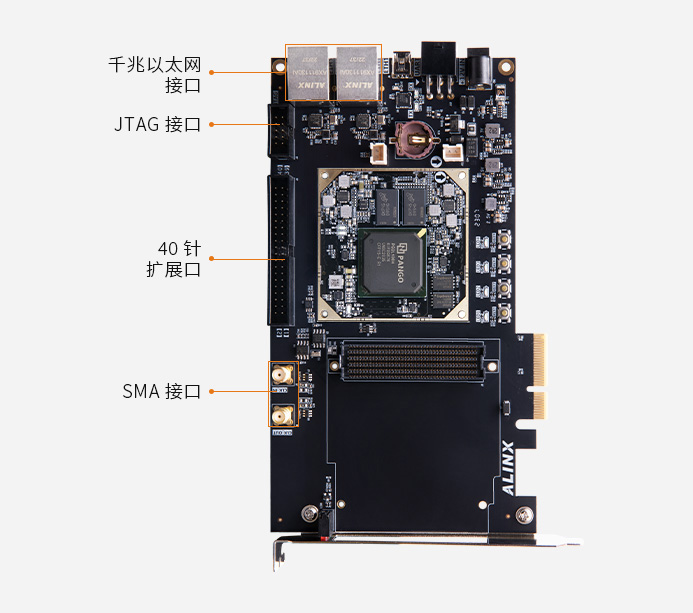

丰富的外围接口：1 路 PCIe x4 接口、1 路 FMC LPC 接口、1 路外部时钟接入接口、1 路时钟输出接口、2 路千兆以太网接口、1 路间距 2.54mm 的 40-Pin 扩展口、Uart 接口等。 为高速视频传输，网络、光纤和 PCIe 通信及数据处理的前期验证和后期应用提供了可能
双目摄像头模块 AN5642 进行视频采集，HDMI 接口显示到显示器上，实现双目同步显示
AN9767/AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块，运行系统进行波形数据绘制，通过开发板的 HDMI 接口显示到显示器
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。
所有配件及赠品不在保修范围内。
