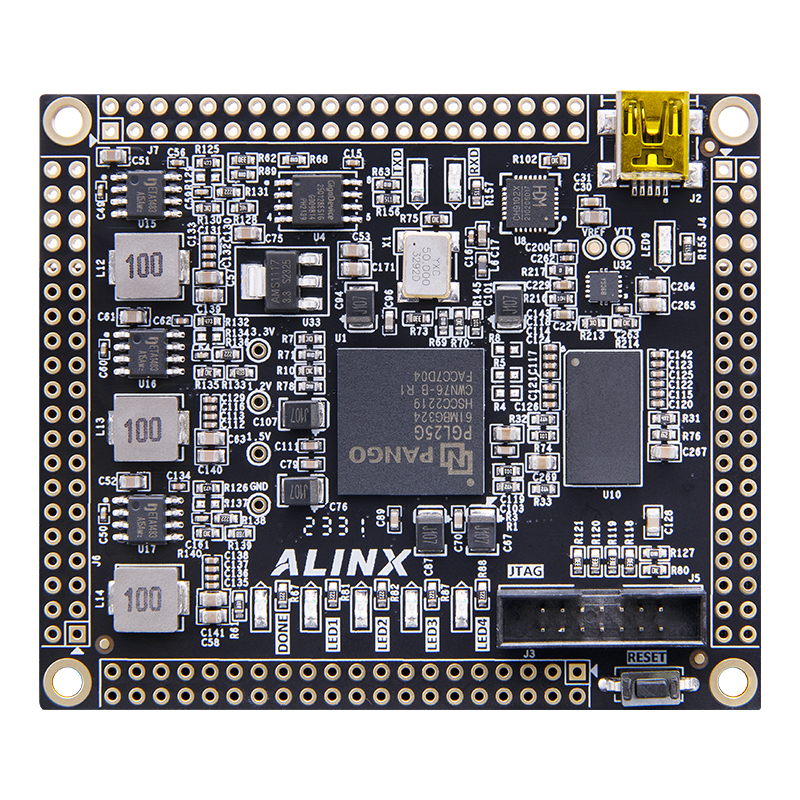

紫光同创 Logos PGL25G FPGA 核心板 100%国产化定制 P25G

PGL25G

  • 产品型号

    P25G
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • 价格

    ¥339.00

产品推荐


100% 国产化

紫光同创 Logos FPGA 核心板

适合高速数据通信,视频图像处理,高速数据采集、安防、通信、工业控制、电力、消费电子等方面使用

  • ·100% 国产

    元器件

  • ·配置强大

    512MB DDR3 · 16MB QSPI FLASH

  • ·27072

    LUT4

  • ·33840

    Flip-Flops


技术支持

所有配套资料均通过百度网盘提供,购买后,请联系客服索取。


01. Pango Design Suite及 modelsim安装
02. Led_test流水灯实验及仿真
03. Uart_test串口收发实验


04. DDR3读写测试实验
 05. IO测试实验

功能接口

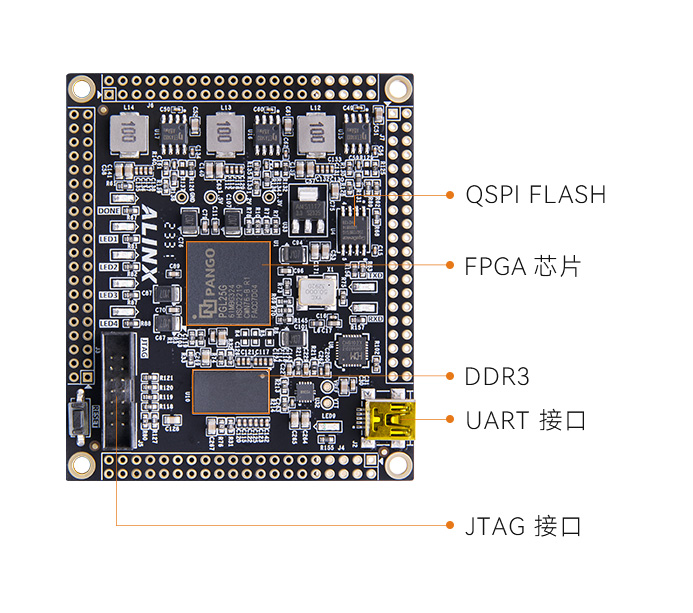

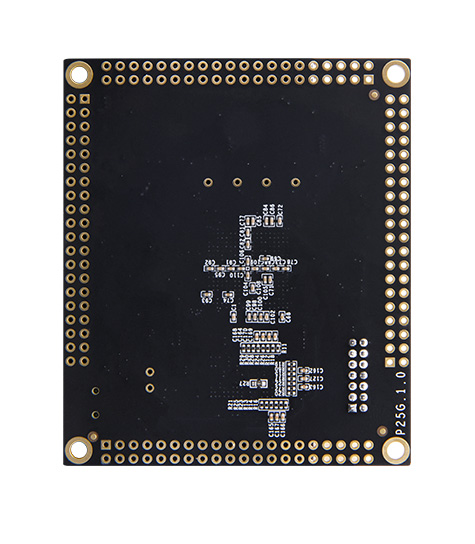

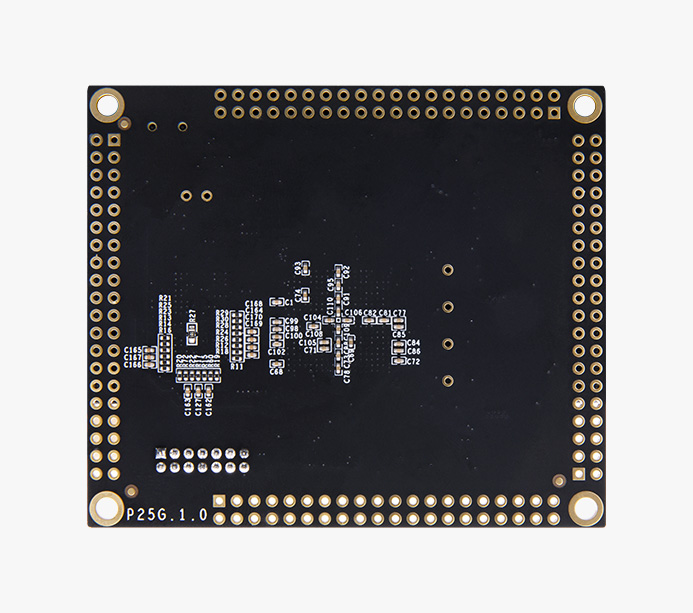

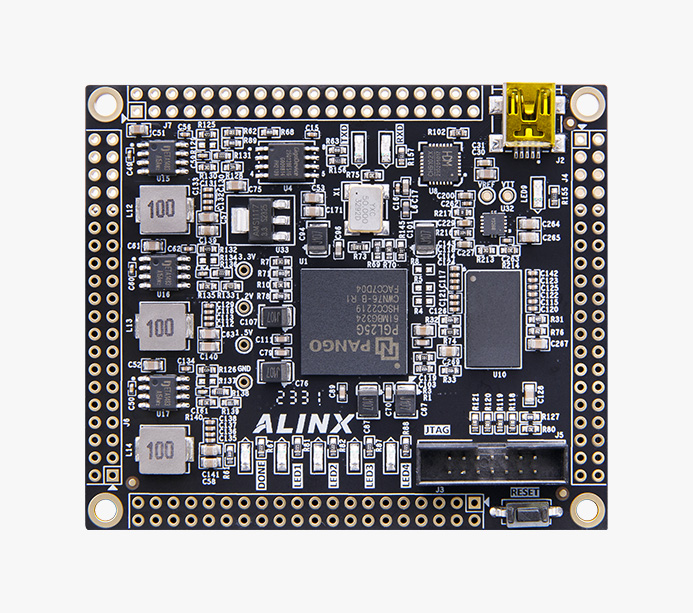

·核心板



产品参数


核心板主要参数

芯片型号

PGL25G6IMBG324

DDR3

512MB, 16bit

QSPI FLASH

16MB

等效 LUT4

27072

Flip-Flops(个)

33840

分布式 RAM(Kbit)

242

块 RAM 数量(18Kbit/块)

60

块 RAM(Kbit)

1080

PLL

4

APM(18*18)

40

扩展 IO

136 个

电压可调 IO

102 个

差分对

68 对

速度等级

6

温度等级

工业级, 工作温度 -40°C~85°C


功能和接口

内存

1片 512MB DDR3 存储芯片

QSPI Flash

1片 16MB QSPI FLASH, 可用作 FPGA 用户数据的存储

晶振

1 个 50MHz 有源晶振,给系统提供稳定的时钟源

JTAG 接口

1 个 JTAG 接口,可对 FPGA 进行调试和程序固化

Uart 接口

1 路 USB Uart 接口, 用于和 PC 或外部设备的串口通信和 USB 电源输入共用

40 针扩展口

4 路 40 针扩展口(2.54mm 间距),其中 34 个 IO 口,1 路 5V 电源,2 路 3.3V 电源,3 路 GND,可接底板或 ok138cn太阳集团 模块


电源参数

输入电压

+5V USB电源输入,连接电脑USB供电,或者底板+5V供电


包装清单

FPGA 核心板

1 块

塑料支柱

4 个

Mini USB 线

1 根

40排针

2 排


结构尺寸

尺寸大小

64mm x 75mm

叠层数量

采用 8 层 PCB 板设计,预留独立电源层和 GND 层



快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图 (PDF)、PCB 结构图 (PDF)、封装、参考设计等,方便二次开发


所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
