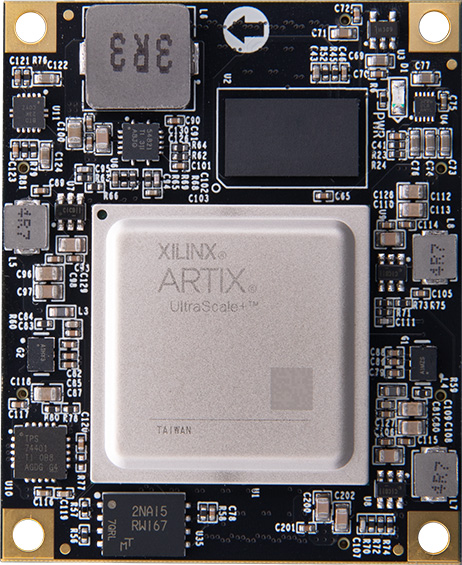

ok138cn太阳集团 FPGA核心板Xilinx Artix UltraScale+ XCAU15P 工业级 ACAU15

XCAU15P

产品型号
ACAU15
产地
上海
价格
￥2399.00

天猫京东

产品推荐

产品详情
资料下载
售后服务

Xilinx Artix UltraScale+ FPGA 核心板

PCIe 3.0、GTY 16.3Gb/s x12 收发器、工业级

Artix UltraScale+器件采用 16 纳米架构，可实现卓越的性能功耗比。Artix UltraScale+ FPGA 为高级协议提供速率高达 16.3Gb/s 的收发器，支持超强 DSP 计算处理能力，可将 I/O 带宽与计算相匹配，为成本敏感型低功耗应用提供优越的系统性能，充分满足机器视觉、安全网络、4K 广播以及多种不同工业物联网及边缘市场的需求。

·Logic Cells
170K
·Flip-Flops
156K

·LUTs
78K
·GTY 收发器
16.3Gb/s x12

· QSPI FLASH
32MB QSPI FLASH
·DDR4
1GB DDR4 32bit


功能接口

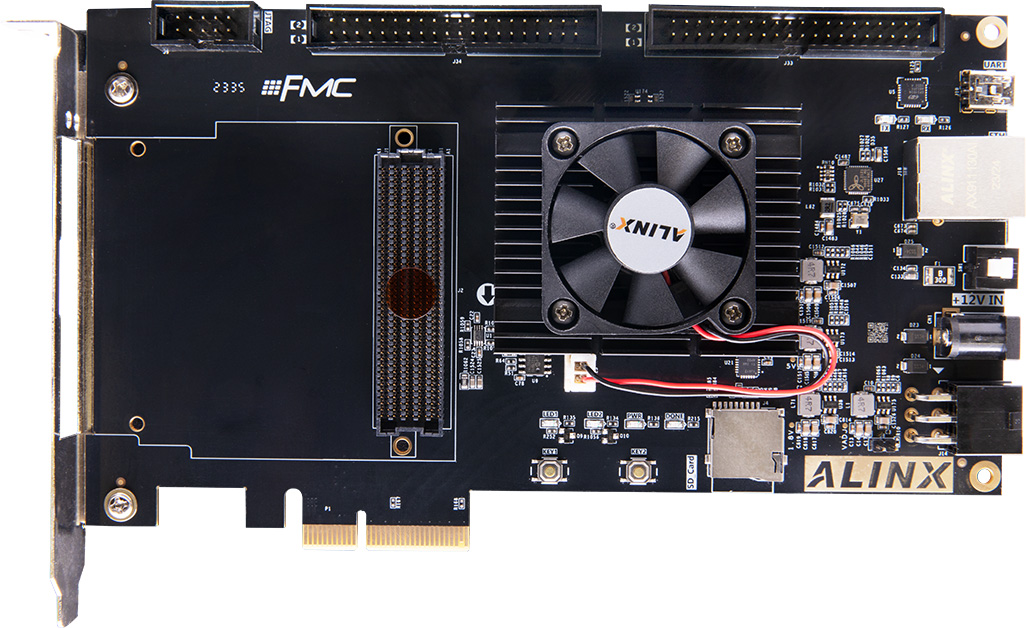

对应开发板

·AXAU15

*了解对应开发板，点击查看详情 >>

产品参数

主要参数

Core board model

ACAU15

Chip model

XCAU15P-2FFVB676I

Operation temperature

Industrial grade, -40°C~85°C

RAM

1GB DDR4, 16bit

QSPI FLASH

32MB

System Logic Cells

170K

CLB Flip-Flops

156K

CLB LUTs

78K

Max. Distributed RAM

2.5Mb

Total Block RAM

5.1Mb

Clock Mgmt Tiles

DSP Slices

576

PCI Express

PCIE 4.0

GTH transceivers

16.3Gb/s x12

HD IOs

HP IOs

102

LVDS

接口和功能

DDR4

1 片 1GB DDR4 存储芯片，运行数据速率可达 2400Mbps

QSPI Flash

1 片 32MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件。

时钟配置

1 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟
1 个 156.25MHz 差分晶振，用于 GTH 收发器的参考时钟输入

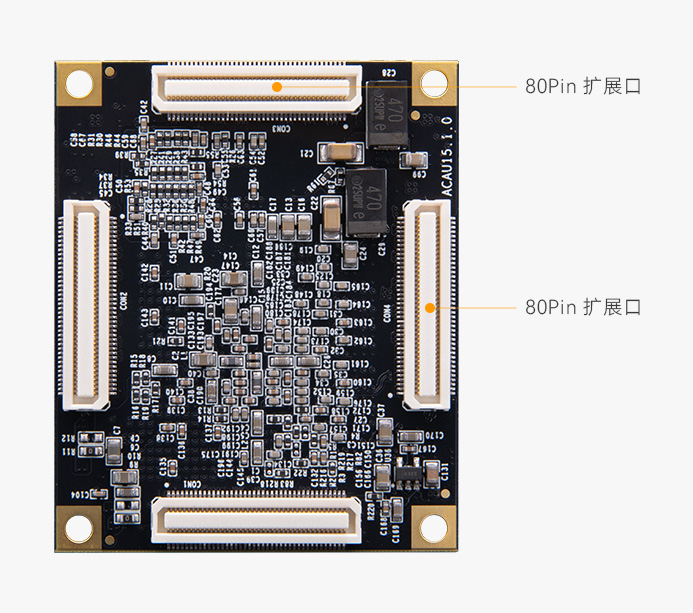

80 Pin 扩展口

4 个高速扩展口，使用 4 个 80Pin 的板间连接器和底板连接， FPGA 的 IO 口通过差分走线方式连接到这 4 个扩展口上

LED 灯

1 个是电源指示灯 (PWR)

电源参数

输入电压

+12V，通过连接底板供电

包装清单

核心板

1 块

结构尺寸

尺寸大小

55mmx 45mmx 6.8mm

叠层数量

采用 14 层 PCB 板设计，预留独立电源层和 GND 层

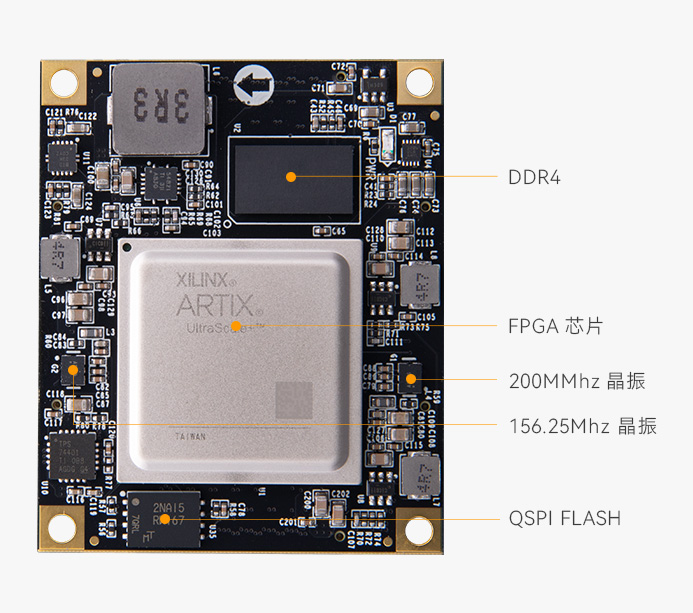

正面

快速上手

提供资料，方便二次开发

缩短开发学习时间


提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等，方便二次开发

应用领域

网络通信

数据中心网络和存储加速

医疗成像

工业自动化

视频图像处理

物联网


半导体 ATE

机器视觉

ACAU15 用户手册

所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。

所有配件及赠品不在保修范围内。
