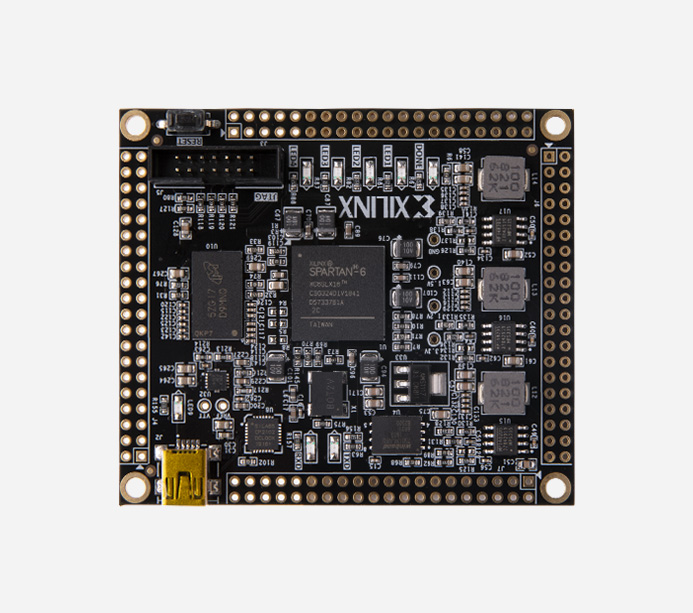

ok138cn太阳集团 Xilinx FPGA 核心板 Spartan-6 DDR3 XC6SLX16 AC616B

核心板

AC616B

FPGA 型号

XC6SLX16-2CSG324

DD3 SDRAM

128MB

逻辑单元

14579

QSPI FLASH

8MB

乘法器

32

晶振

50M

可配置逻辑块

8150

时钟单元

2

Block RAM

576Kb

工作温度

0-85°C

DDR3

1 片 128MB DD3 SDRAM，作为数据的缓存、Microblaze 运行的内存

QSPI Flash

1 片 8MB QSPI FLASH，可用作 FPGA 用户数据的存储

晶振

板载 50M 的有源晶振，给开发板提供稳定的时钟源

USB Uart 接口

1 路 USB Uart 接口, 用于PC 或外部设备串口通信、USB 电源输入

JTAG

1 个 JTAG 口，可对 FPGA 进行调试和程序固化

LED 灯

4 个用户发光二极管 LED

按键

1 个复位按键

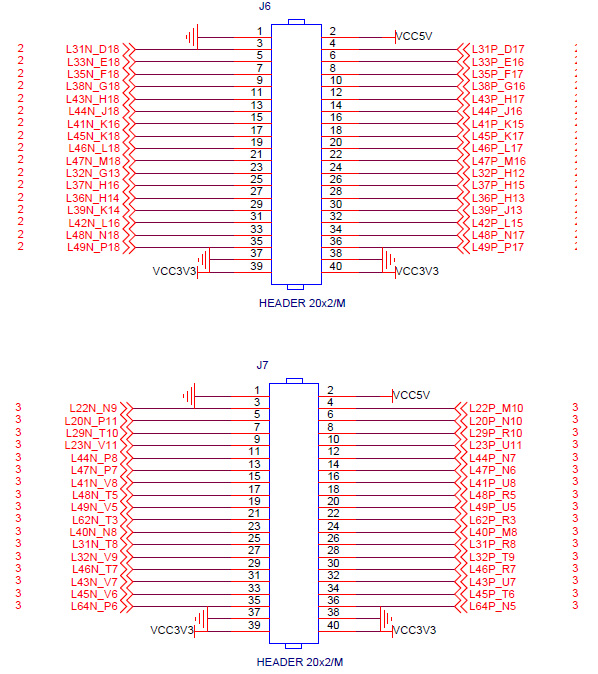

扩展口

4 路 40 针的扩展口（2.54mm 间距）

供电方式

USB 供电

FPGA 核心板

1 块

塑料支柱

4 个

Mini USB线

1 根

2x 40 排针

2 排

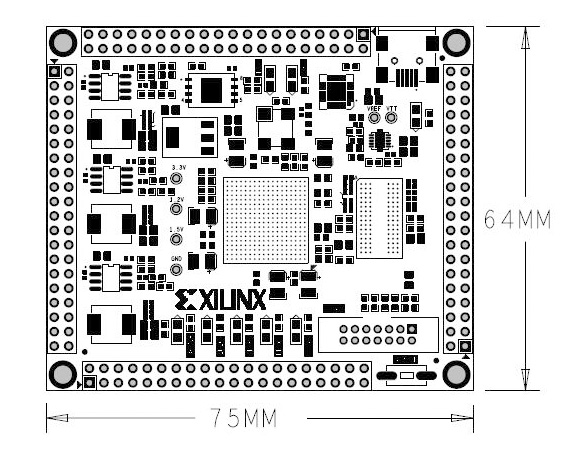

尺寸大小

75mmx 64mmx 8.5mm

叠层数量

6 层 PCB 板设计
