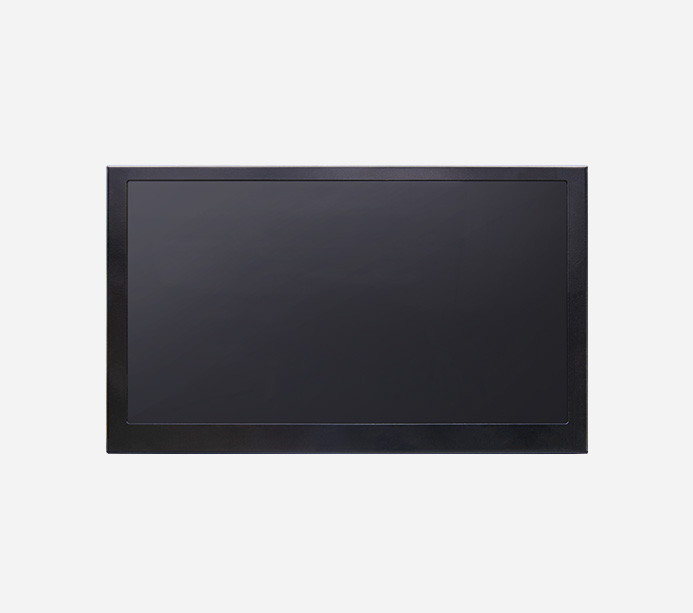

7寸 TFT LCD 车规级液晶屏模块 RGB 24 位色 1280 *720

  • 产品型号

    AN7000
  • 产地

    上海
  • 价格

    ¥1299.00

产品推荐


7 寸车规级液晶屏模块

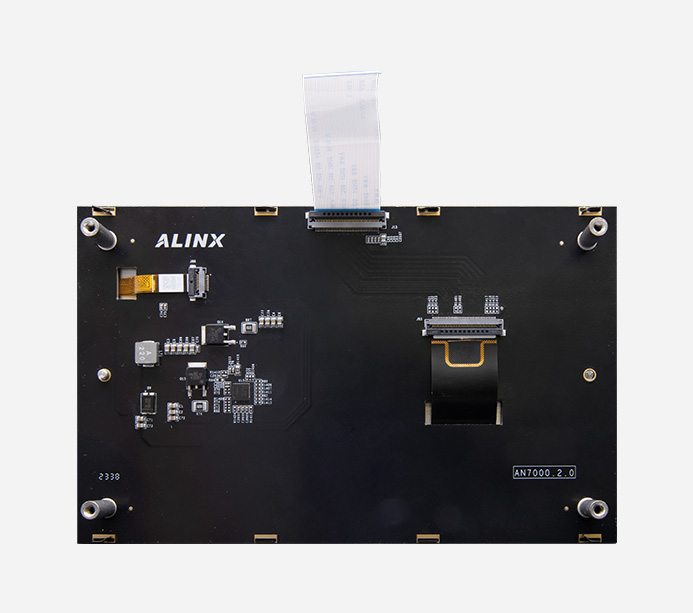

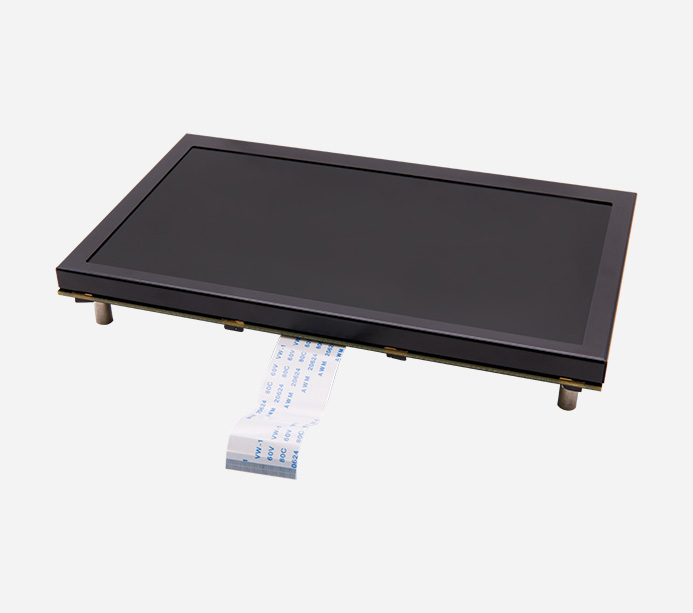

7 寸 TFT LCD 液晶屏 ,LCD 屏模块由 TFT 液晶屏和驱动板组成


产品参数

功能参数

液晶屏幕尺寸

7.0 寸(对角线)

显示像素

1280 (水平) x 720 (垂直)

颜色深度

16.7M 种颜色 (RGB 24位色)

电气接口

LVDS

尺寸

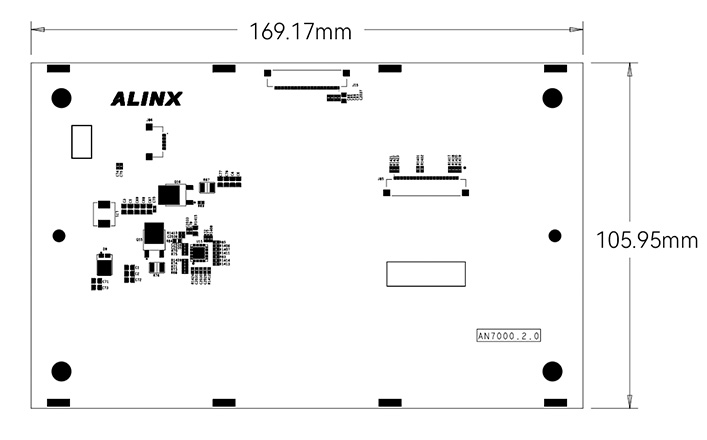

169.17mmx 105.95mm


针脚定义


LCD 屏与硬件连接

7 寸屏使用 3 个 0.5mm 间距的 FPC 连接器,2 个是 40 针连接器用于图像显示, 另 1 个 10 针连接器用于背光显示。7 寸 LCD 图像显示模块的 40PIN 0.5MM 间距的FPC 连接器,用于开发板之间 LVDS 数据通信连接


LCD 屏与开发板连接图

FPC 连接器和开发板连接

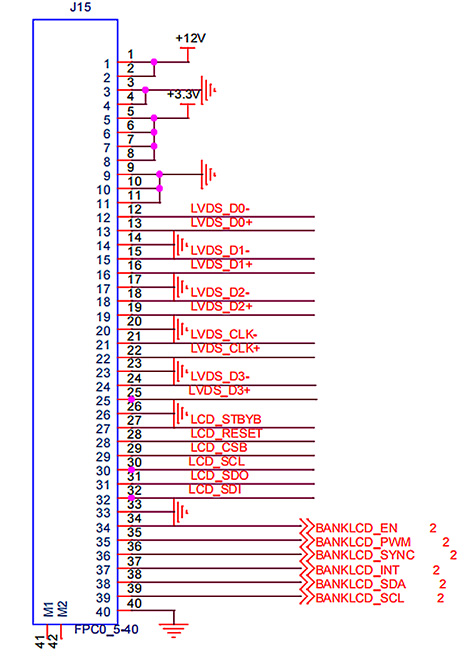

FPC 的 Pin 脚的信号定义跟黑金 FPGA 开发板上的 40 针 FPC 是兼容的,用户可以直接插入到开发板上使用(使用 40PIN 0.5MM 间距排线连接)。Z7-A 开发板(开发板需要另外购买)和 7 寸 LCD 显示模块的硬件连接

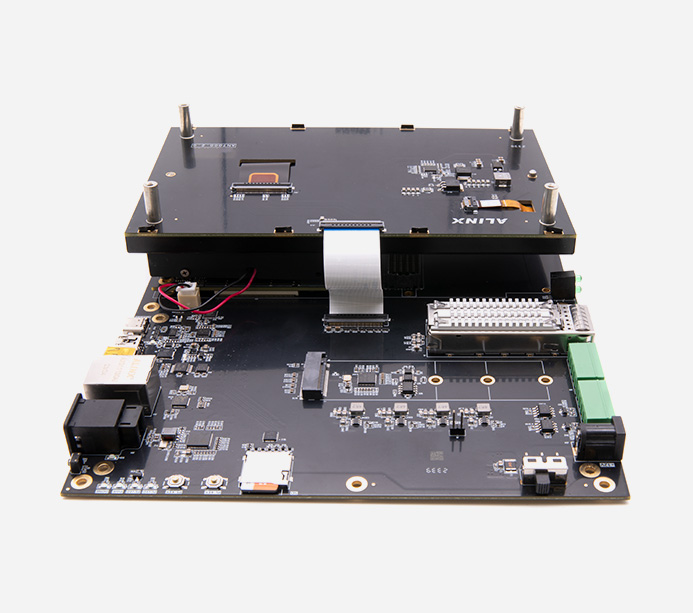

Z7-A 开发板与 LCD 屏连接图

LCD 屏视频图像展示

1 路 GMSL 摄像头模块通过 FL9295 进行视频采集,显示到显示器上


LCD 屏显示图

所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。 所有配件及赠品不在保修范围内。
