AMD Xilinx Zynq UltraScale+ RFSoC Gen3 XCZU47DR FPGA 软件无线电射频 卫星雷达 数字信号处理

XCZU47DR

  • 产品型号

    ACRF47
  • 产地

    上海
  • 价格

    ¥85000.00

产品推荐


垂直行业解决方案板卡

无线电射频行业

RFSOM 集成硬件和软件,帮助您提供高性能无线接收器系统的原型,并进行空口信号采集和分析。此外 RFSOM 采用射频直接采样结构,带有八个独立的发射器和接收器通道。它集成可编程的 Xilinx RFSoC FPGA 最小系统,支持软件无线电开发架构,具备大带宽和大规模运算处理能力,可用于无线通信原型验证、频谱监测、信号智能及宽带采集记录等应用程序。RFSOM 还配备了19.2 MHz 恒温晶体振荡器 (OCXO) 参考时钟,提高了频率精度和同步性。

  • ·5G FR1/FR2 射频和基带

  • ·相控阵系统

  • ·雷达系统

  • ·软件无线电

  • ·频谱监测

  • ·医疗系统


前沿应用开发的
理想 RF 测试平台

ARM、可编程逻辑以及高信号处理带宽进行深度结合

  • ·4GB

    PS 端 DDR4

  • ·2GB

    PL 端 DDR4

  • ·128MB

    QSPI FLASH

  • ·28.21Gb/s

    8 个 GTY

  • ·5GSPS

    8 个 14bit ADC

  • ·9.85GSPS

    8 个 14bit DAC


应用领域


5G 及 LTE 无线技术

通过 Zynq RFSoC,无线基础设施制造商可实现显著的占板面积及功耗减少,这对 Massive MIMO 部署至关重要。



远程 PHY 支持有线电视接入

Zynq UltraScale+ RFSoC 可帮助有线电视接入多服务运营商 (MSO) 通过远程 PHY 节点将 PHY 层处理移至离家更近的地方,从而可提高网络容量。





相控阵雷达/数字阵雷达

作为面向可扩展、多功能、相控阵雷达的单芯片 TRX 解决方案,Zynq UltraScale+ RFSoC 能够在预警场景下实现低时延收发,获得最佳响应时间。



测试与测量

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高灵活、可重构逻辑及软件可编程性,为信号生成和信号分析构建高速度的多功能仪器。





卫星通信

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高灵活、可重构逻辑及软件可编程性,为信号生成和信号分析构建高速度的多功能仪器。

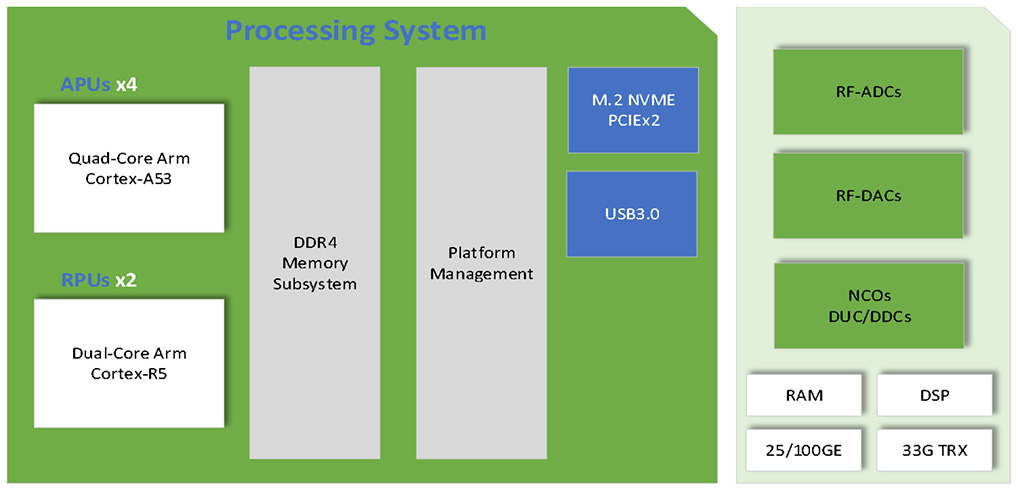

RFSOM 系列硬件结构

Xilinx Zynq UltraScale+ FPGA 的可编程逻辑部分的 FPGA 资源可提供高吞吐量数字信号处理 (DSP) 和 IP 核,例如数字上/下变频 (DUC/DDC) 内核。通过软件无线电开发架构应用程序编程接口和 FPGA 基础架构更容易实现 FPGA 加速。这有助于您快速启动和运行,以便您可以专注于增值 IP。用于快速傅立叶变换 (FFT) 和有限脉冲响应 (FIR) 滤波器等常用功能的 FPGA 系统是一个很好的起点。然后,您可以使用首选的硬件描述语言 (HDL) 将自己的 IP 块添加到模块化架构中除了系统的 FPGA 架构部分,Xilinx UltraScale+ RFSoC 还配备了四个板载应用处理单元 (APU) 和两个实时处理单元 (RPU),适用于需要板载嵌入式操作系统进行独立操作的应用



ACRF47 可以支持 AD/DA 通道全差分引出,用户可根据需要定义射频调理电路,支持直流、交流耦合,支持 PA、LNA 放大器调理电路。也可以支持选配射频前端,支持 Lo 变频器、双工器、PA、LNA 等。

功能接口

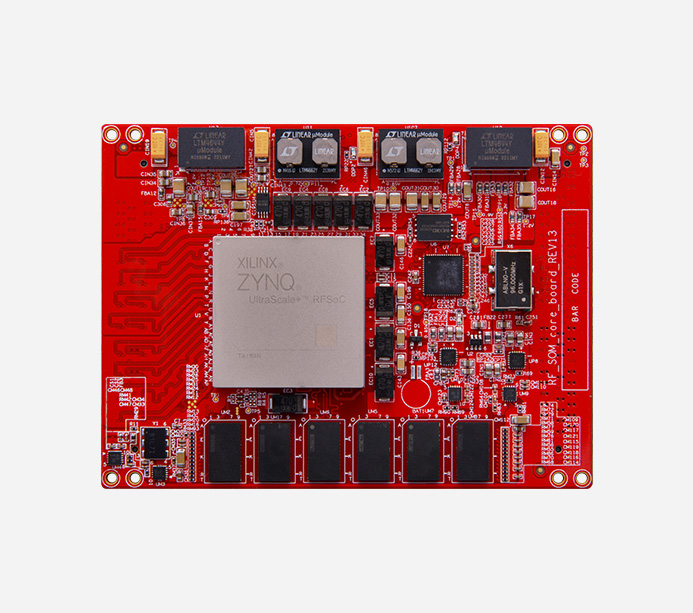

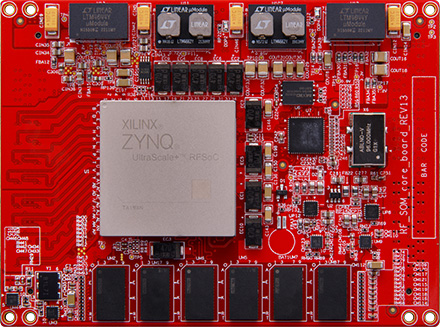

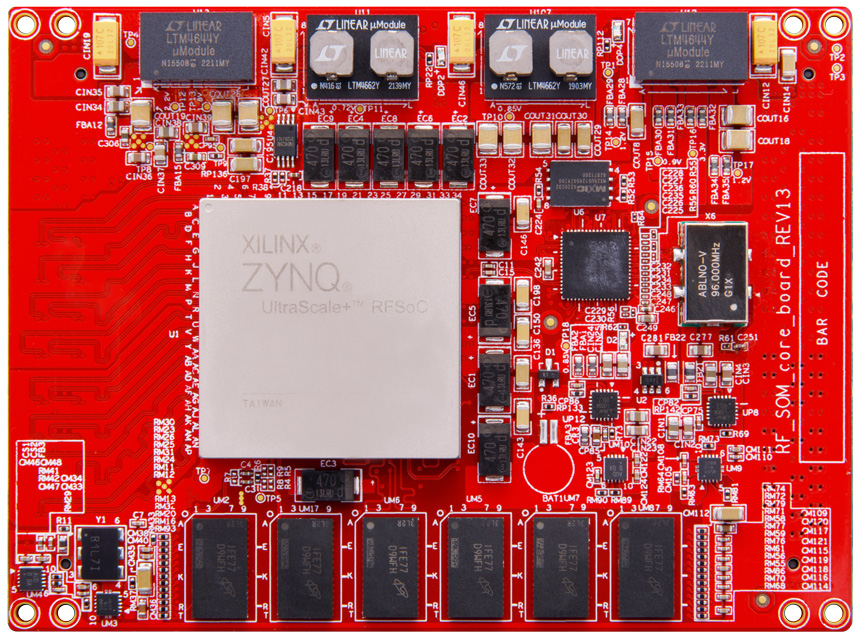

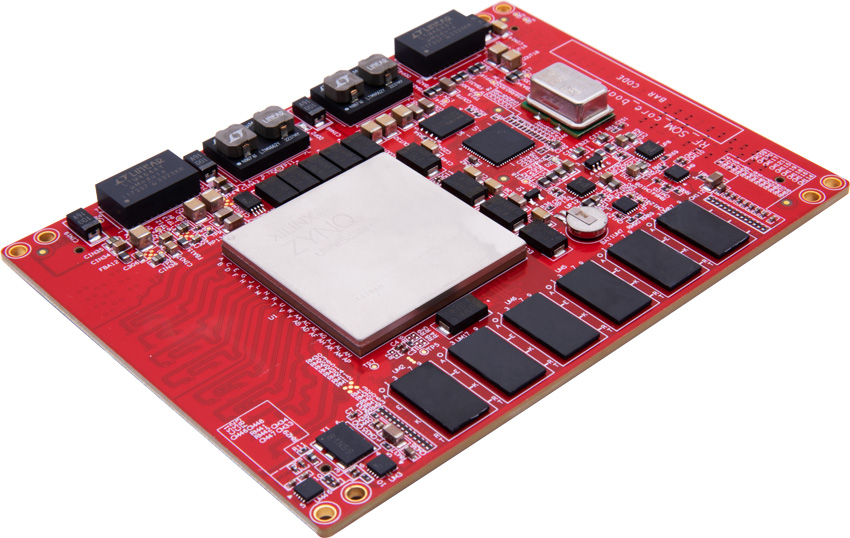

·核心板

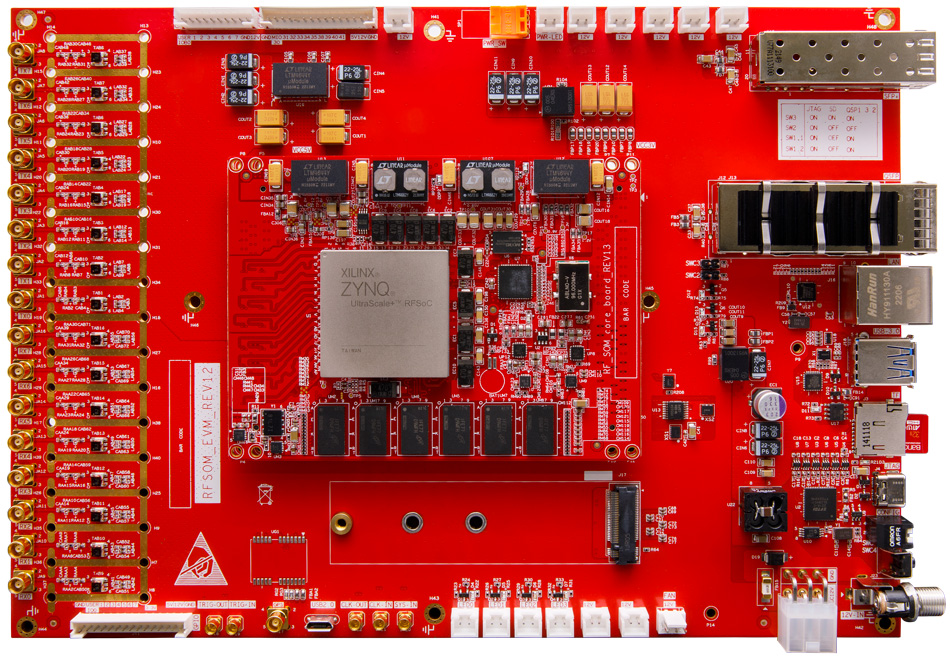

·开发板

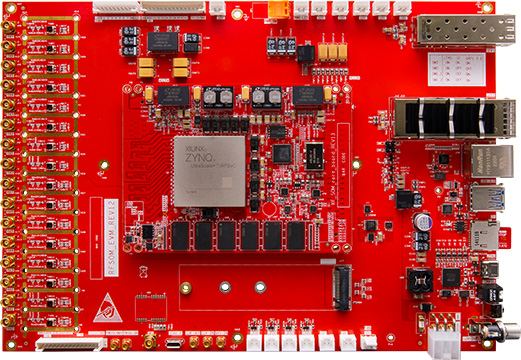

*对应开发板 AXRF47,点击了解详情>>

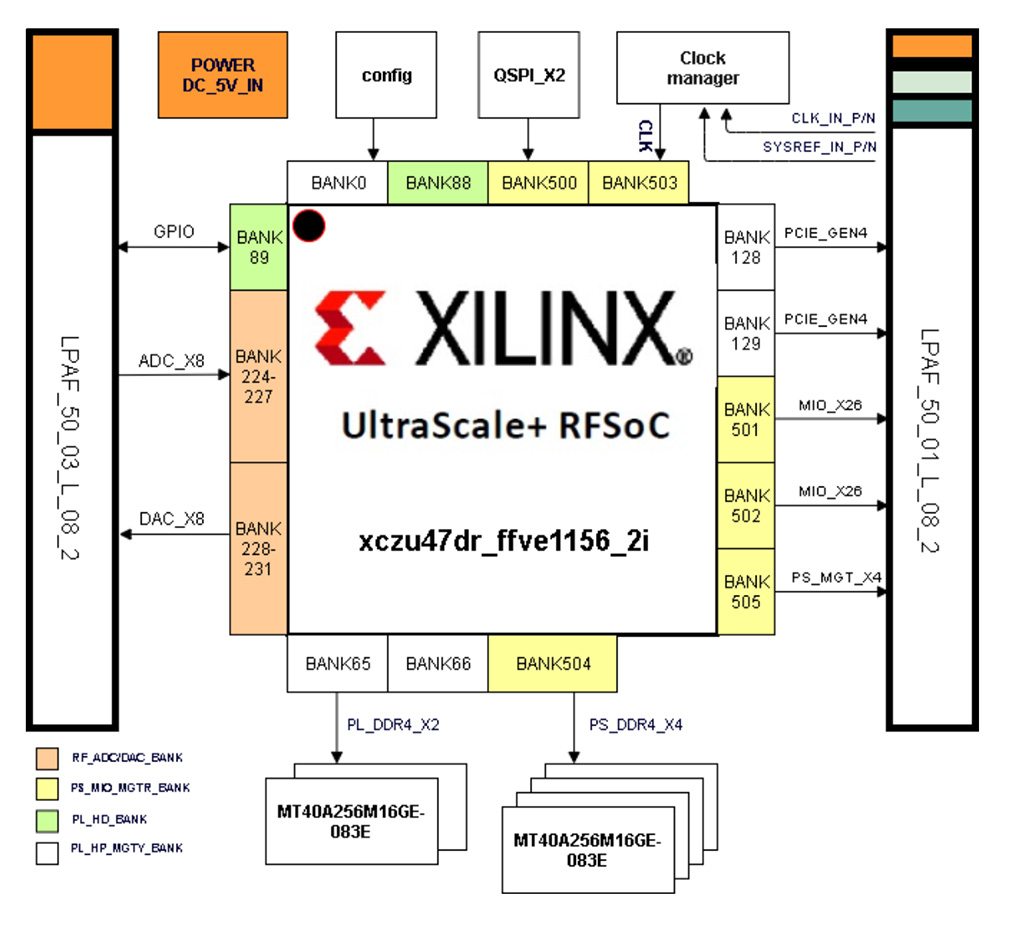

FPGA 主要接口与资源

核心配置:

· ZU47DR 射频片上系统 (RFSoC) 的一体化器件
· 具有内置数字上下变频和插值抽取功能
· 支持 8 路发送,8 路接收

SOM 最小系统:

模拟RFMC连接器
1.  ADC/DAC 全差分引出,支持直流 or 交流耦合
2.  VCM 引出支持设定共模电平

数字 RFMC 连接器
1. GTY 引出,支持 PCIE4.0X8 速率传输
2. MIO 引出,支持扩展以太网、USB等外设接口,支持外设电平
3. GTR 引出,支持扩展 sata/pcie 硬盘等存储接口,支持外设电平
4. HD IO 引出,支持外设电平

高速缓存
1. PL DDR4 32bit 单通道 DDR4 缓存支持 2600MHz,2GB 容量
2. PS DDR4 64bit 单通道 DDR4 缓存支持 2133MHz,4GB 容量
3. QSPI flash,128MB 容量

调试接口
1. JTAG 引出
2. 复位信号引出

级联接口:

· 内建 LMK04828 专用时钟电路
· 集成 19.2MHz OCXO
· 外时钟同步
· 触发同步
· SYSREF 同步

供电:

· 5V 单电源
· 散热片内嵌风扇
· 典型功耗,运行 50% 逻辑,8TX&8RX,TBD Watt

采样率支持:

· API 支持 30.72/61.44/122.88/245.76/491.52/983.04MHz 实时带宽(最大可支持 2.5GHz 带宽)

产品参数


核心板主要参数

核心板

ACRF47

FPGA 型号

XCZU47DR-2FFVE1156I

内核 CPU

Quad-core ARM Cortex-A53, MPCore
Dual-core ARM Cortex-R5F, MPCore

内存

PS 端 DDR4,4GB
PL 端 DDR4,2GB

14 bit 5.0GSPS RF-ADC

8

14 bit 9.85GSPS RF-DAC

8

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY / GTR

PL 端 GTY 8 个,PS 端 GTR 4 个

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

1

射频指标测试

发射 EVM:典型频段下,EVM 优于 1%




平坦度:1GHz 带宽下输出平坦度




相位噪声



EVM 测试结果

8 个通道的发射 5GNR 测试结果如下表所示,5GNR 单位:%rms,频点单位:GHZ





包装清单

FPGA 核心板

1 块

结构尺寸

尺寸大小

115mmx 85mm

叠层数量

核心板 14 层 PCB 板设计,预留独立电源层和 GND 层




核心板结构尺寸图

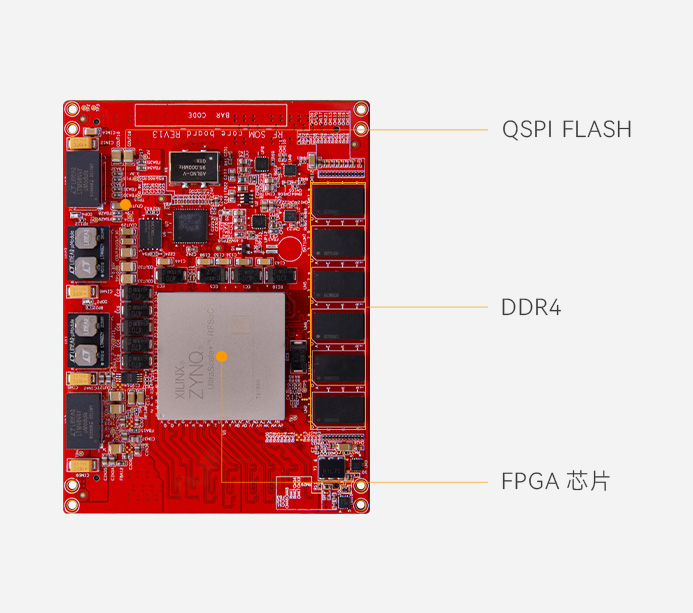

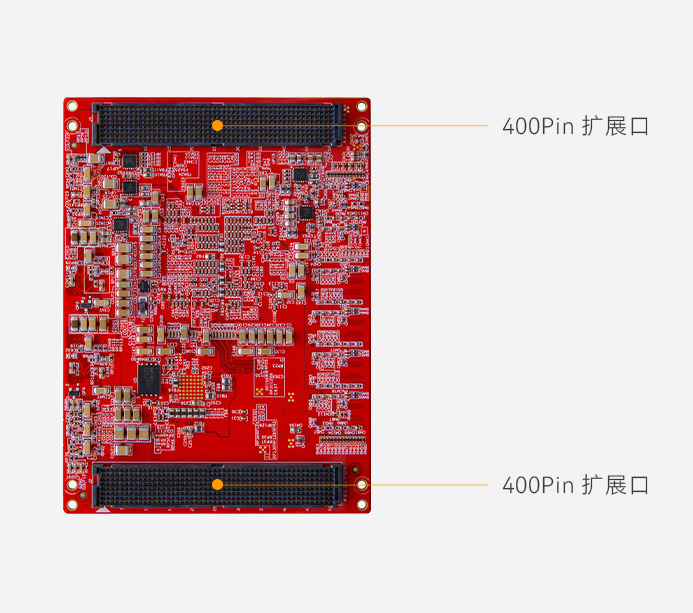

核心板硬件结构

板卡 RFSOC 最小系统组成,扩展 IO 全部引出
