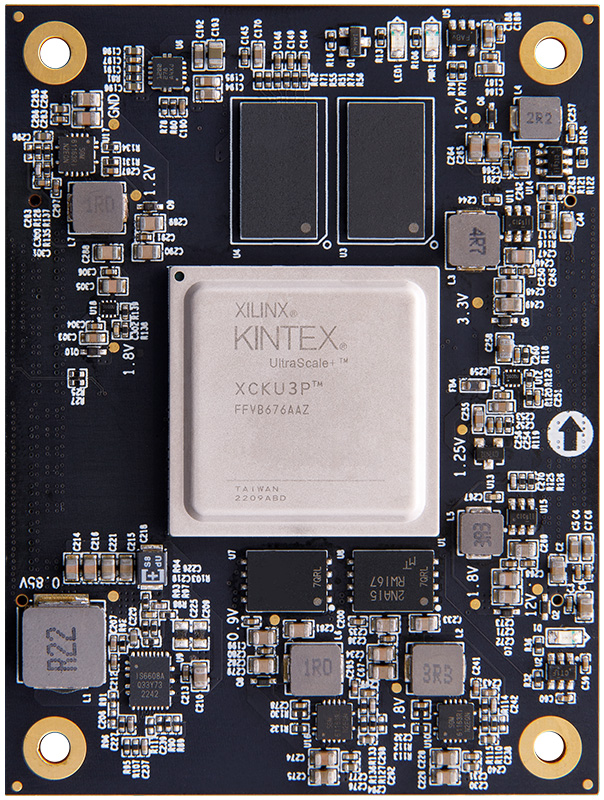

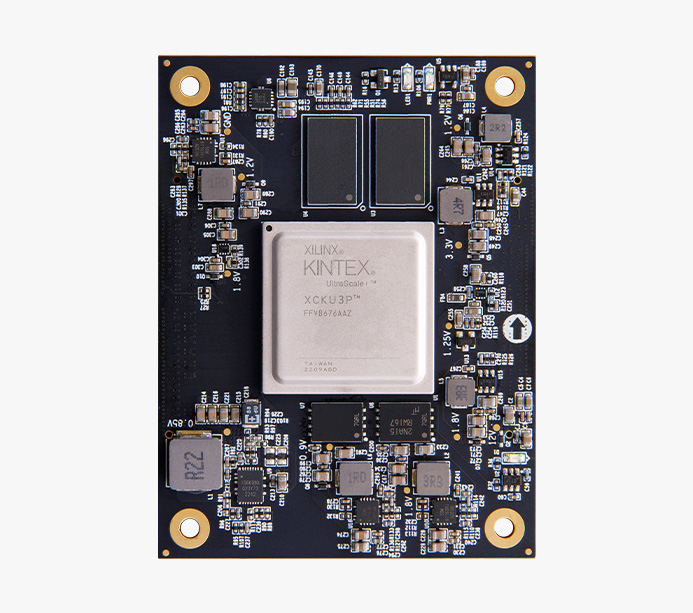

Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU3P ACKU3

核心板型号

ACKU3

ACKU5

芯片型号

XCKU3P-2FFVB676I

XCKU5P-2FFVB676I

芯片级别

速度等级 -2，工业级, -40°C~85°C

速度等级 -2，工业级, -40°C~85°C

DDR4

2GB DDR4，32bit

2GB DDR4，32bit

QSPI FLASH

64MB

64MB

System Logic Cells

356K

475K

CLB Flip-Flops

325K

434K

CLB LUTs

163K

217K

Max. Distributed RAM

4.7Mb

6.1Mb

Total Block RAM

12.7Mb

16.9Mb

UltraRAM

13.5Mb

18.0Mb

Clock Mgmt Tiles

4

4

DSP Slices

1,368

1,824

收发器

GTY 28Gb/s x16

GTY 28Gb/s x16

PCI Express

PCIe Gen3 x16

PCIe Gen3 x16

100G Ethernet

-

1

HD IOs

70

70

HP IOs

96

96

差分对 LVDS

45

45

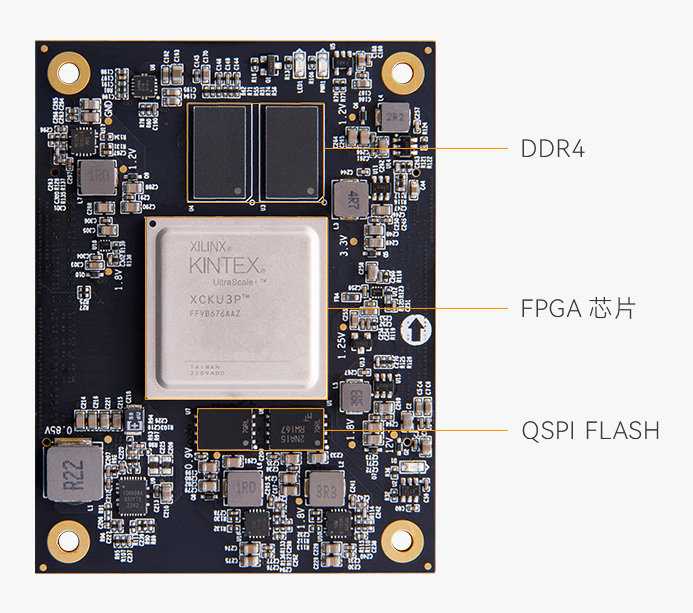

DDR4

2 片 1GB DDR4 存储芯片，运行数据速率可达 2666Mbps

QSPI Flash

2 片 32MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件

时钟配置

板上提供了 2个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟

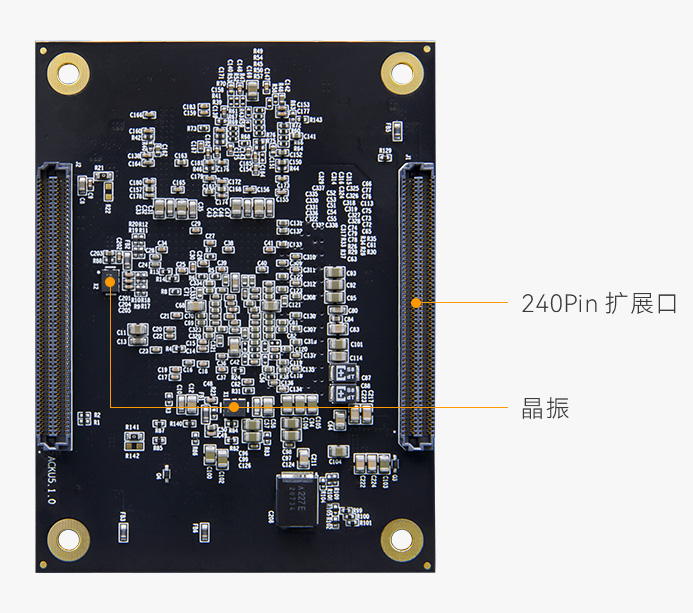

240pin 连接器

2 个 240Pin 高速扩展口，使用 2 个 240pin 的板间连接器扩展出了 179 个 IO，引出的 IO 的电平可以修改

LED 灯

1 个是电源指示灯 (PWR1)，1 个是配置 LED 灯 (D1)，1 个用户指示灯（LED1）

输入电压

+12V，通过连接底板供电

核心板

1 块
