XCKU3P
产品型号
AXKU3产地
上海价格
¥5999.00
扩展板集成 PCIe 3.0 x8、FMC HPC、MIPI Lanex4 摄像头、千兆以太网等接口,核心板采用 16nm工艺 Kintex UltraScale+ 器件,与 7 系列 FPGA 相比,功耗锐降 60%;GTY 28Gb/s x16 收发器及100G Ethernet(XCKU3P 不支持),为需要高端功能的应用提供了经济高效的解决方案。是无线 MIMO 技术、PON 接入、Nx100G 有线网络、数据中心网络和存储加速、视频图像处理、半导体、工业控制、机器视觉、物联网以及医疗成像等应用的理想选择
356K
325K
163K
28Gb/s
连接各种 FMC 卡
2GB DDR4 32bit,64MB QSPI FLASH
核心板型号
ACKU3
ACKU5
芯片型号
XCKU3P-2FFVB676I
XCKU5P-2FFVB676I
芯片级别
速度等级 -2,工业级, -40°C~85°C
速度等级 -2,工业级,-40°C~85°C
DDR4
2GB DDR4,32bit
2GB DDR4,32bit
QSPI FLASH
64MB
64MB
System Logic Cells
356K
475K
CLB Flip-Flops
325K
434K
CLB LUTs
163K
217K
Max. Distributed RAM
4.7Mb
6.1Mb
Total Block RAM
12.7Mb
16.9Mb
UltraRAM
13.5Mb
18.0Mb
Clock Mgmt Tiles
4
4
DSP Slices
1,368
1,824
收发器
GTY 28Gb/s x16
GTY 28Gb/s x16
PCI Express
PCIe Gen3 x16
PCIe Gen3 x16
100G Ethernet
-
1
HD IOs
70
70
HP IOs
96
96
差分对 LVDS
45
45

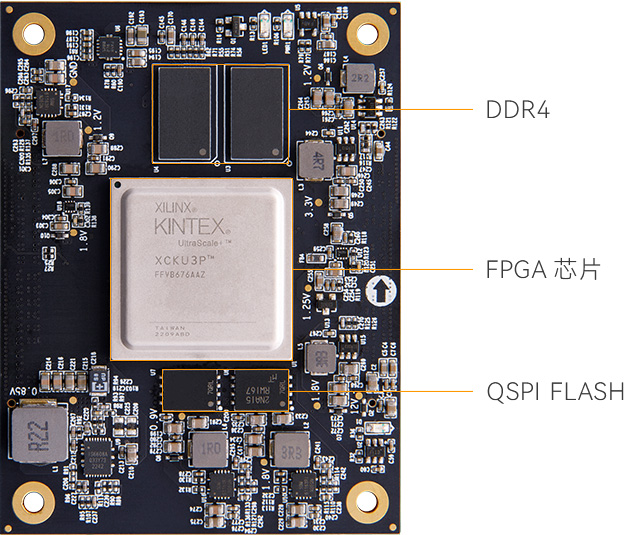

DDR4
2 片 1GB DDR4 存储芯片,运行数据速率可达 2666Mbps
QSPI FLASH
2 片 32MB 大小的 QSPI FLASH 芯片,存储 FPGA 配置 Bin 文件以及其它用户数据文件

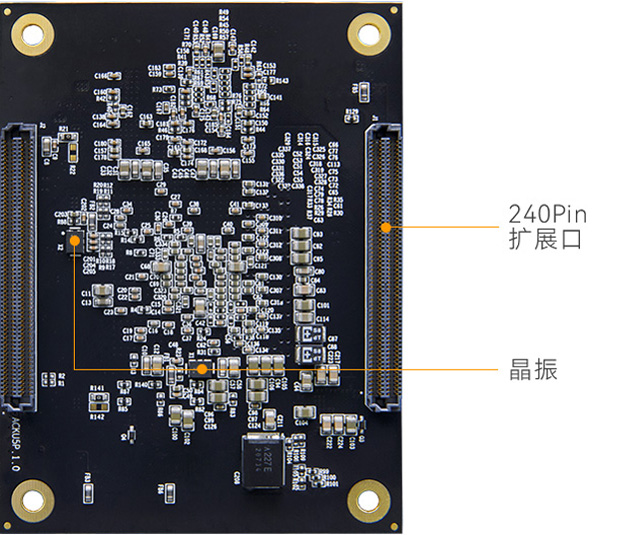

时钟配置
板上提供了 2 个 200MHz 差分晶振,可为 DDR4 控制器及 FPGA 逻辑提供参考时钟

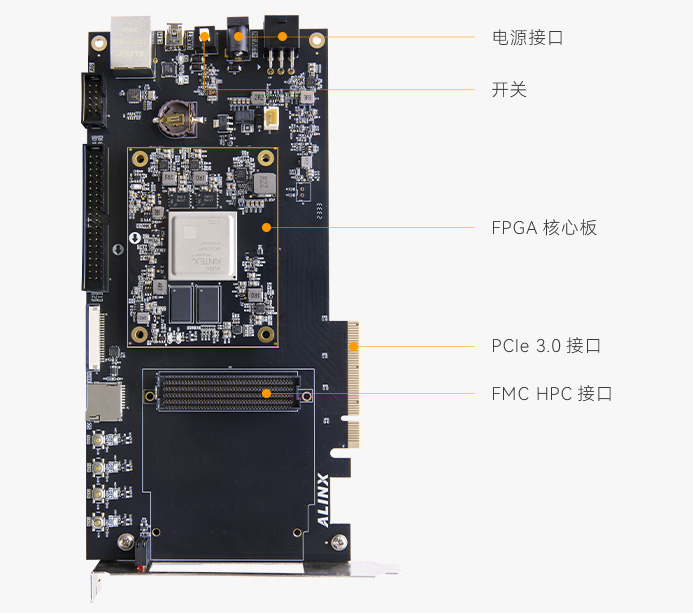

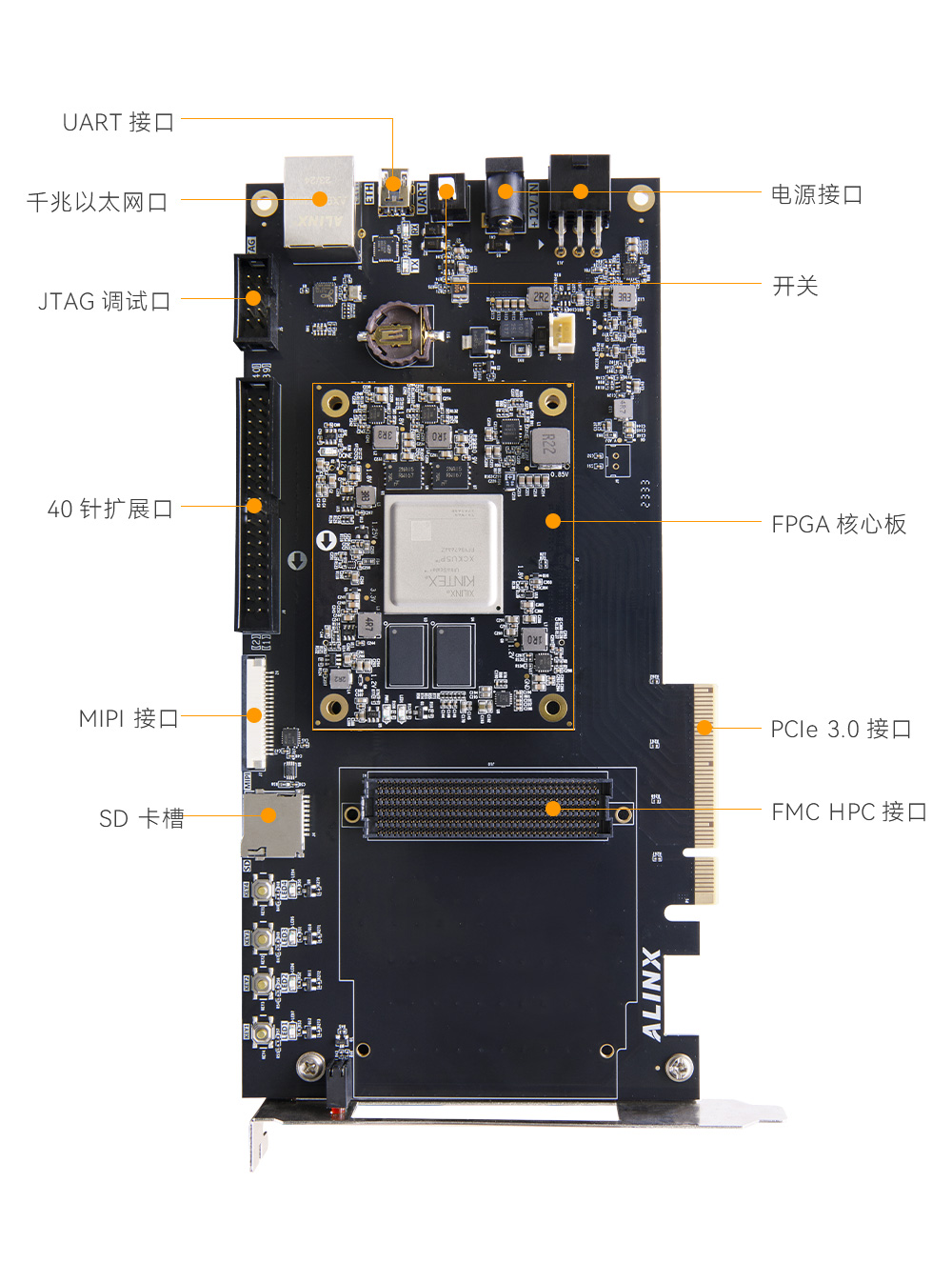

PCIe 3.0 接口
PCI Express 3.0 x8 接口,单通道通信速率可高达 8Gb/s
FMC HPC 接口
1 路 FMC HPC 接口,外接A LINC 各种 FMC 子卡(HDMI、AD、光纤、SDI、双目摄像头等)

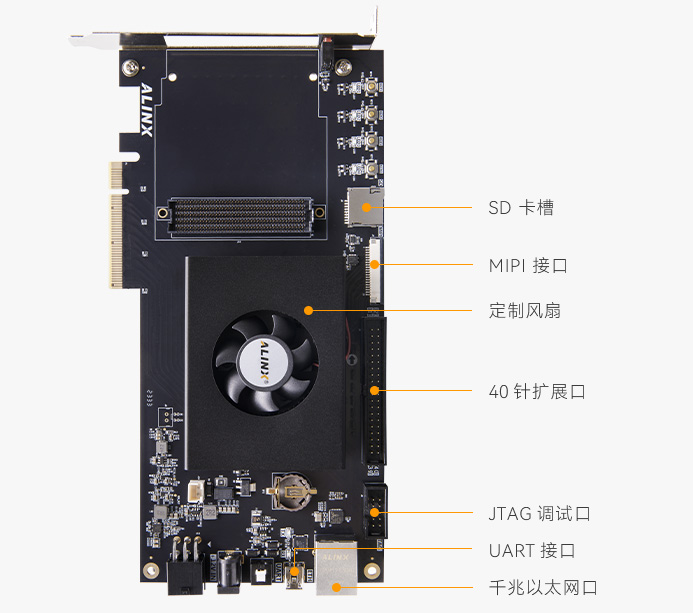

MIPI 输入接口
1 路 MIPI Lanex4 输入接口,速率高达支持 2.5Gb/s,连接 AN5020 MIPI 摄像头模块
千兆以太网接口
1 路千兆以太网接口,为用户提供网络通信服务,持 10/100/1000 Mbps 网络传输速率; 全双工和自适应
USB Uart 接口
1 路 Uart USB 接口,用于和电脑通信,方便用户调试
SD 卡槽
1 路 Micro SD 卡座,用于存储操作系统镜像和文件系统
40 针扩展口
1 个 40 针 2.54mm 间距扩展口,外接 ok138cn太阳集团 各种模块(摄像头,液晶屏,高速 AD 块等)
JTAG 调试口
1 个 10 针 2.54mm 标准 JTAG 口,用户通过下载器对 FPGA 系统进行调试和下载
RTC 实时时钟
板载 RTC 实时时钟,配有电池座,(电池需自购,型号为 CR1220)
LED 灯
核心板上 1 个电源指示灯,1 个 DONE 配置指示灯和用户指示灯;底板上有 1 个电源指示灯,4 个用户指示灯和 2 个串口指示灯
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流保护
开发板
1 块
散热风扇
1 个
Mini USB 线
1 根
USB 下载器
1 套
12V 电源
1 个
1 个
尺寸大小
215mmx 111mm
叠层数量
核心板 14 层 PCB 板设计,扩展板 10 层 PCB 板设计,预留独立电源层和 GND 层

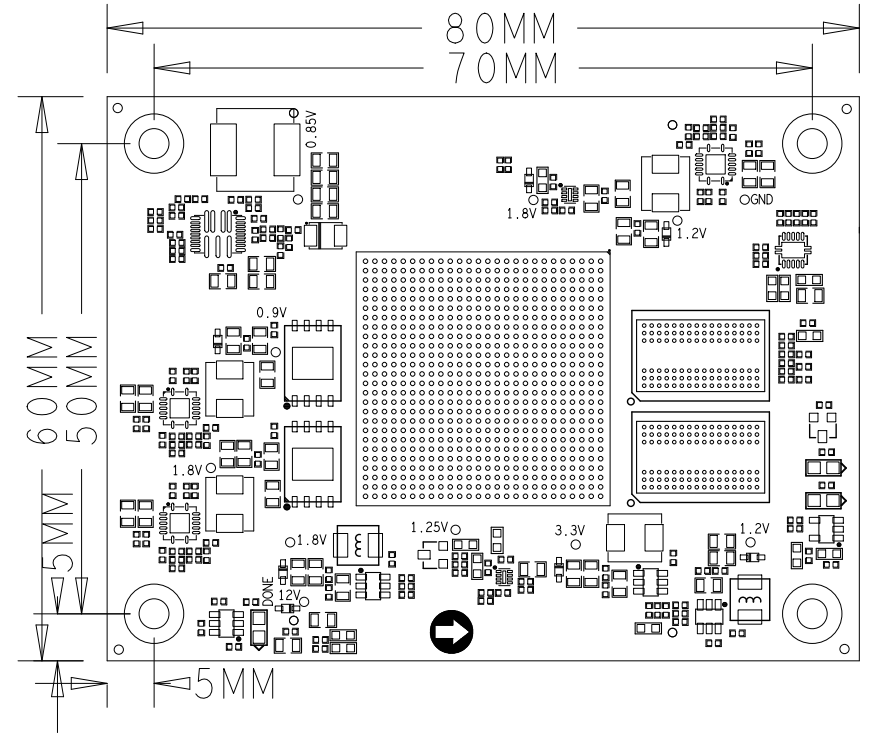

核心板结构尺寸图
扩展板结构尺寸图
8 路高速收发器连接 FMC HPC 专用高速管脚
可连接 HDMI 输入输出,高速 AD、SDI 输入输出、光纤、双目摄像头、Cameralink、GMSL 摄像头等 FMC 子卡,自由扩展,满足高速传输,适合各领域开发
网络通信
数据中心网络和存储加速
医疗成像
工业自动化
视频图像处理
物联网
半导体 ATE
机器视觉
