高速,高带宽,高容量 适合高速数据通信,视频图像处理,高速数据采集等方面使用
型号
PG2T390HFFBG900
触发器 (FF)
487200
查找表 LUT6
243600 (LUT5=1.5LUT4)
DRM (36Kbits)
480 个
APM 单元(乘法器)
840
GPLL 个数
10
PPLL 个数
10
ADC 通道
专用模拟通道 1 路,复用模拟通道 11 路
PCIe Gen3 x8
1
HSSTHP
16 路,13.125Gb/s max
速度等级
-6
温度等级
工业级
DDR4
4 片 2GB 的 DDR4,64bit,最高运行数据速率 1866Mbps
QSPI Flash
1 片 16MB QSPI FLASH, 可用作 FPGA 用户数据的存储
晶振
1 个单端 200MHz 晶振提供给 FPGA 逻辑的 DDR 控制参考时钟
1 个差分 125MHz 晶振提供给 HSST 收发器参考时钟
LED 灯
1 个电源指示灯,1 个配置 LED 灯
输入电压
5V 电压输入,连接器供电
核心板
1 块

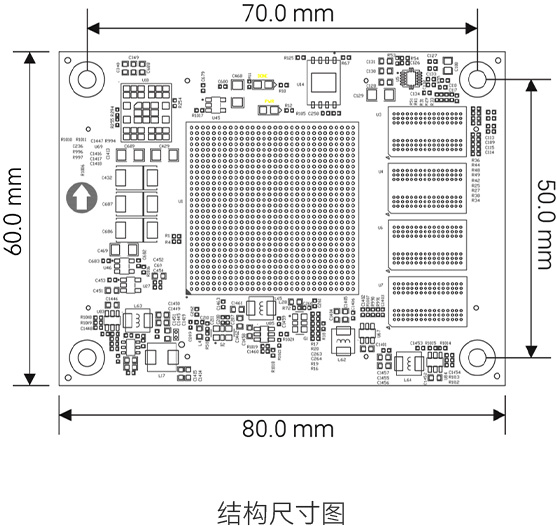

尺寸大小
60 mmx 80 mm
叠层数量
采用 16 层 PCB 板设计,预留独立电源层和 GND 层
所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。
所有配件及赠品不在保修范围内。
