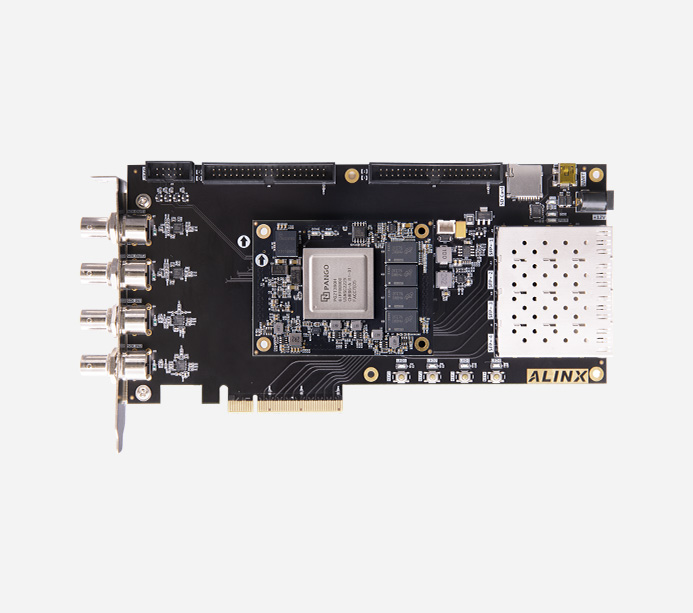

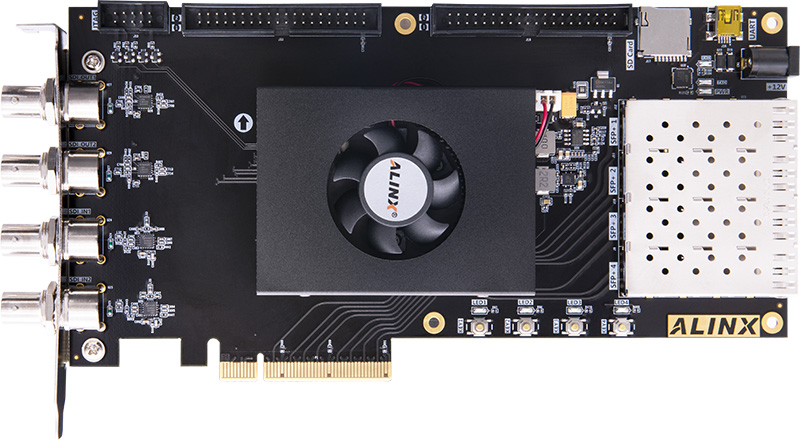

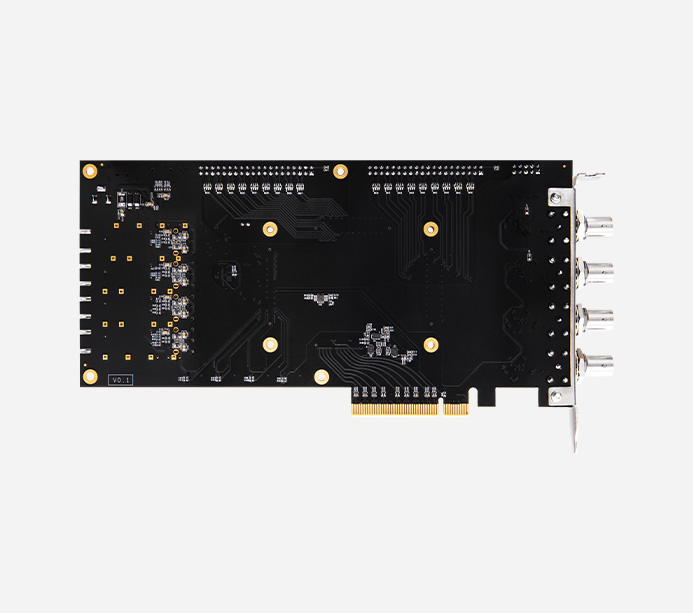

紫光同创 Titan2 PG2T390H 国产 FPGA PCIe 3.0 开发板 SDI输入输出 AXP392

开发板

AN9767 套餐

AN706 套餐

AN9238 套餐

视频套餐

豪华套餐

开发板

●

●

●

●

●

●

下载器

●

●

●

●

●

●

AN9767

●

●

AN706

●

●

AN9238

●

●

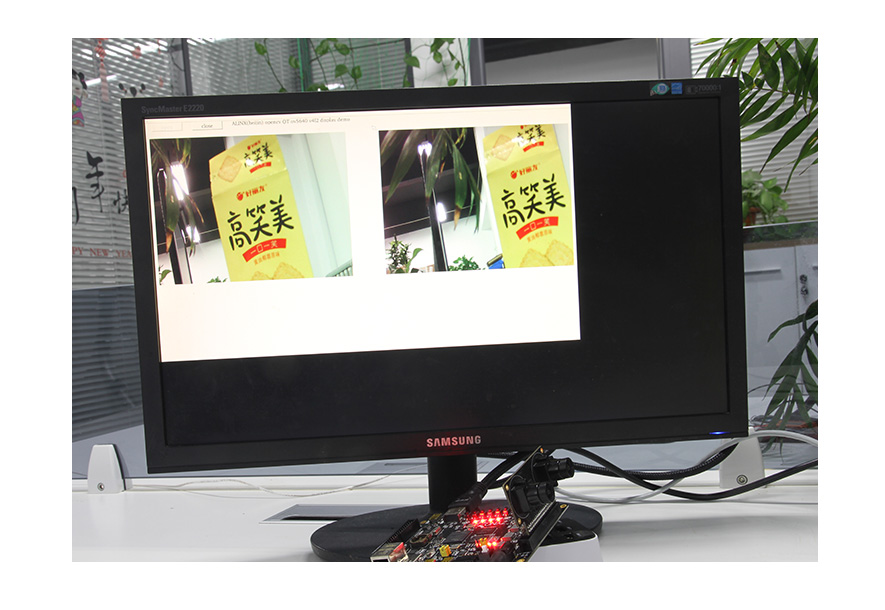

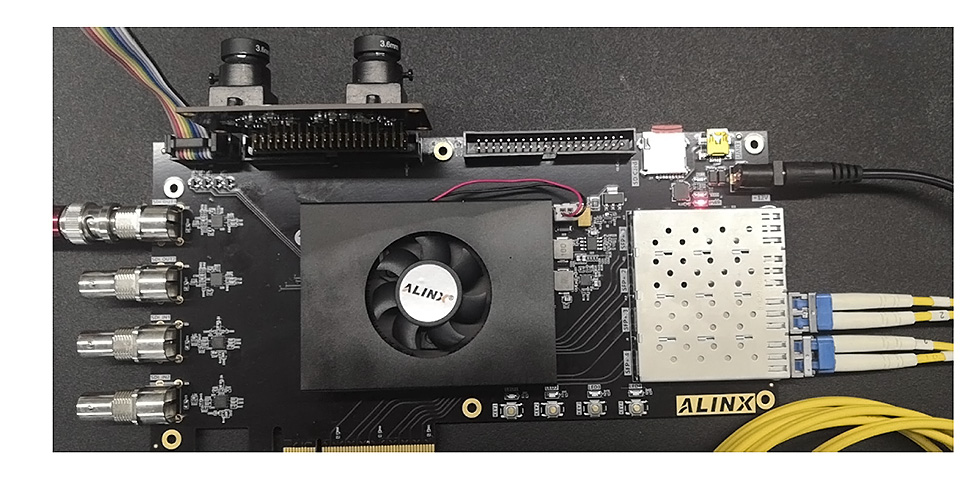

双目摄像头

●

●

4.3 寸屏

●

●

型号

PG2T390HFFBG900

触发器 (FF)

487200

查找表 LUT6

243600

DRM（36Kbits）

480 个

APM 单元（乘法器）

840

GPLL 个数

10

PPLL 个数

10

ADC 通道

专用模拟通道 1 路；复用模拟通道 11 路

PCIe Gen3 x8

1

温度等级

工业级 -40℃-85℃

速度等级

-6

DDR4

4 片 2 GB DDR4，64bit

QSPI Flash

1 片 128Mbit QSPI FLASH，可用作 FPGA 配置文件和用户数据存储

晶振

高精度 LVDS 有源差分晶振，一个是 200MHz 给系统提供稳定的时钟源一个是 125MHz 为 GTX 收发器提供稳定的时钟输入

HSSTHP

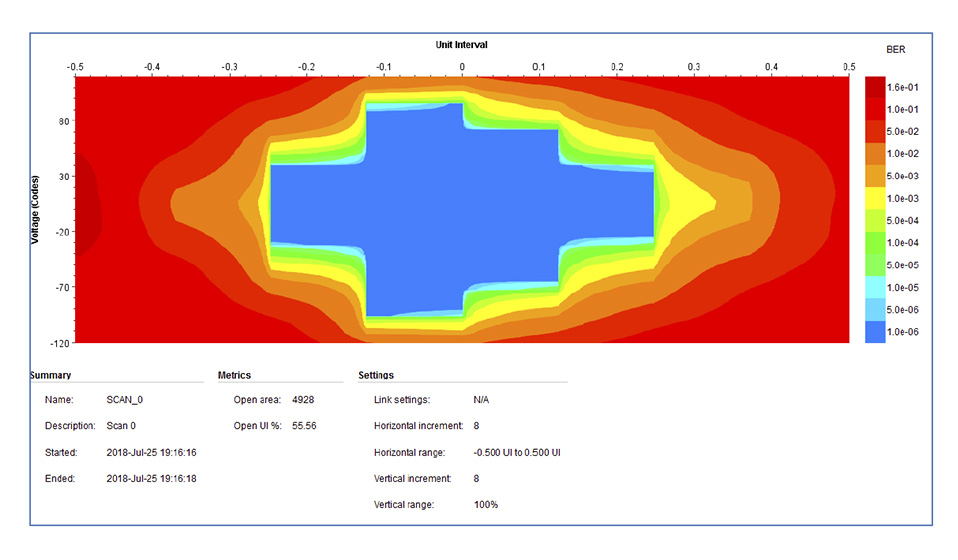

16 路 HSSTHP，每路13.125Gb/s max，适合光纤通信和 PCIe 数据通信

PCIe Gen3 接口

1 路 PCIe 3.0 x8 接口，用于和电脑主板的 PCIE 通信, 单通道通信速率可高达 8Gbps

SFP 光纤

4 路高速 SFP 光纤通信接口，每路接收和发送速度高达 10Gb/s

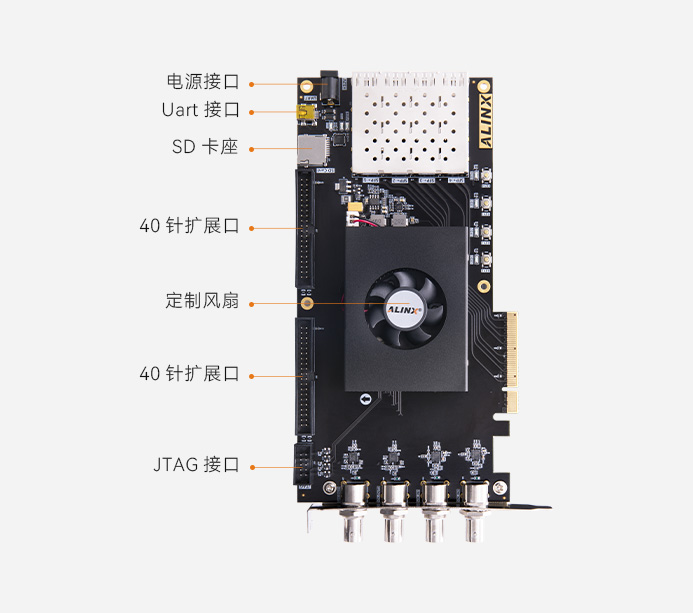

JTAG 口

10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试

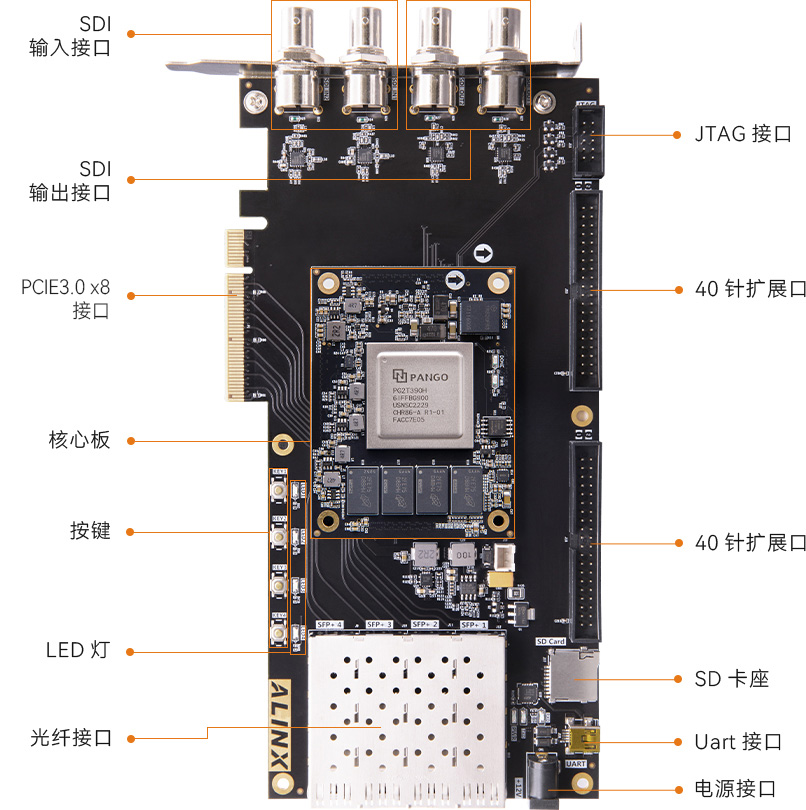

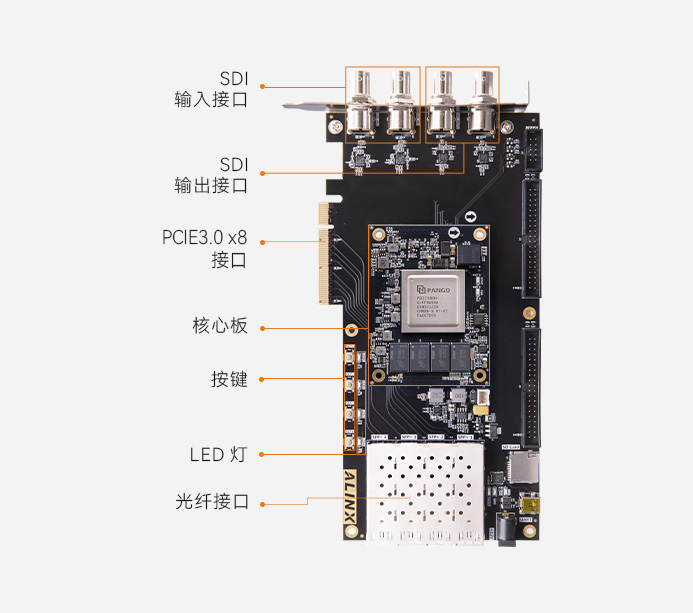

3G-SDI 接口

SDI 视频输入和输出接口各 2 路。支持 HDcctv 1.0, HD-SDI(ST 292) 3G-SDI(ST-424) 和 SD-SDI（ST259）不同格式数据输入输出。

USB 转串口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

SD 卡座

1路 Micro SD 卡座，支持 SD 模式和 SPI 模式

LED

核心板 2 个 LED，扩展板 5 个 LED

按键

4 个用户按键

40 针扩展口

预留 2 个 40 针 2.54mm 间距的扩展口，可以外接各种模块 （ 双目摄像头，TFT LCD 屏，高速 AD 模块等等 ）扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路。

输入电压

+12V 电压输入

供电

12V / 3A 供电

输入电流

3A 最大电流

FPGA 开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

 挡板

1 个

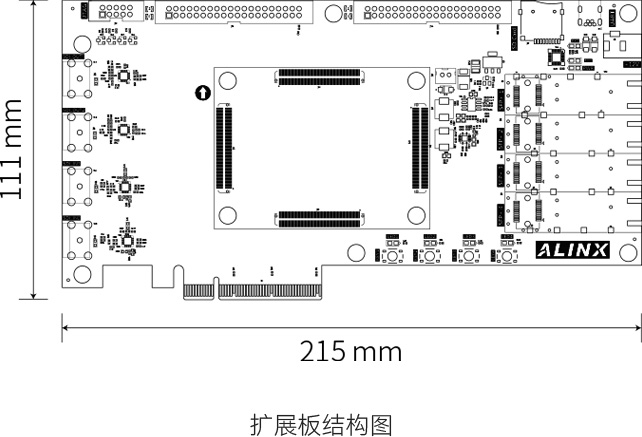

尺寸大小

核心板 80mm x 60mm，扩展板 215mm x 111mm

叠层数量

核心板 16 层 PCB 板设计，扩展板采用 6 层 PCB 板设计，预留独立电源层和 GND 层
