满足用户各种 PCIe 高速数据传输,视频图像处理和工业控制的要求
配套例程及配套资料,开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取
01. Pango Design Suite 2021.1-sp7 安装
02. LED 流水灯实验及仿真
03. 按键测试
04. PLL 锁相环输出测试
05. 串口收发实验
06. 按键消抖实验
07. LM75 温度测试例程
08. SD 卡读写实验
09. HDMI 彩条输出
10. 4.3 寸屏彩条输出
11. 7 寸屏模块彩条输出
12. HDMI 输入输出环通测试
13. DDR3 读写测试实验
14. AN831 录音与播放
15. SD 卡音乐播放例程
16. 字符 HDMI 显示
17. 字符 4.3 寸屏显示
18. 字符 7 寸 屏显示
19. SD 卡中图片 HDMI 显示
20. SD 卡中图片 4.3 寸显示
21. SD 卡中图片 7 寸显示
22. AN5642 双目摄像头采集HDMI显示
23. SOBEL 摄像头边缘检测
24. AD9238 波形显示
25. AD7606 波形显示
26. ADDA 测试例程
27. AD9767 双通道正弦波产生
28. AD9767 双通道三角波产生
29. 1.25G 光纤通信测试
30. 视频图像光纤传输例程
开发板
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
双目摄像头
●
●
4.3 寸屏
●
●
套餐配套模块,点击了解更多
型号
PG2T390HFFBG900
触发器 (FF)
487200
查找表 LUT6
243600
DRM(36Kbits)
480 个
APM 单元(乘法器)
840
GPLL 个数
10
PPLL 个数
10
ADC 通道
专用模拟通道 1 路;复用模拟通道 11 路
温度等级
工业级 -40℃~85℃
PCIe Gen3 x8
1
速度等级
-6
DDR4
4 片 2 GB DDR4,64bit
QSPI Flash
1 片 16MB QSPI FLASH,可用作 FPGA 配置文件和用户数据存储
HSSTHP
16 路 HSSTHP,每路 13.125Gb/s max,适合光纤通信和 PCIe 数据通信
PCIe Gen3 接口
1 路 PCIe 3.0 x8 接口,用于和电脑主板的 PCIE 通信, 单通道通信速率可高达 8Gbps
SFP 光纤接口
4 路高速的光纤通信接口,每路接收和发送速度高达 10Gb/s
HDMI 输入输出
HDMI 输入输出各两路,支持 4K@30 帧输入输出
SATA 接口
2 路 SATA 接口,外接硬盘
USB Uart 接口
1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试
SD 卡座
1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式
40 针扩展口
1 个 40 针 2.54mm 间距的扩展口,可以外接 ok138cn太阳集团 各种模块(双目摄像头,TFT LCD 屏,高速 AD 模块等)扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路。
JTAG 调试口
1 个 10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试
晶振
1 个单端 200MHz 晶振提供给 FPGA 逻辑的 DDR 控制参考时钟 1 个差分 125MHz 晶振提供给 HSST 收发器参考时钟
LED
核心板 2 个 LED,扩展板 5 个 LED
按键
2 个用户按键
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流
FPGA 开发板
1 块
散热风扇
1 个
Mini USB 线
1 根
USB 下载器
1 套
12V 电源
1 个
尺寸大小

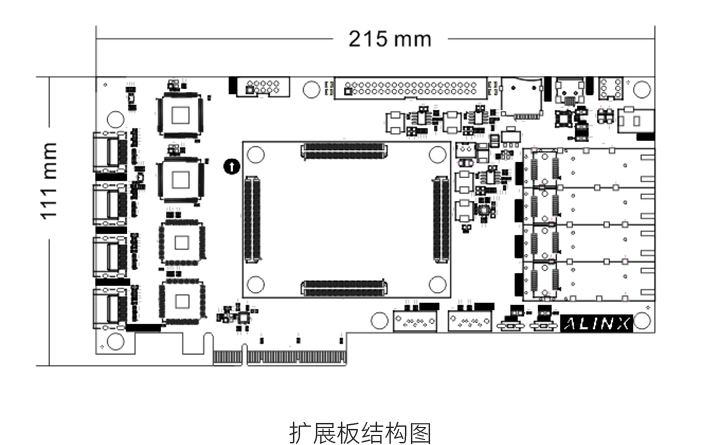

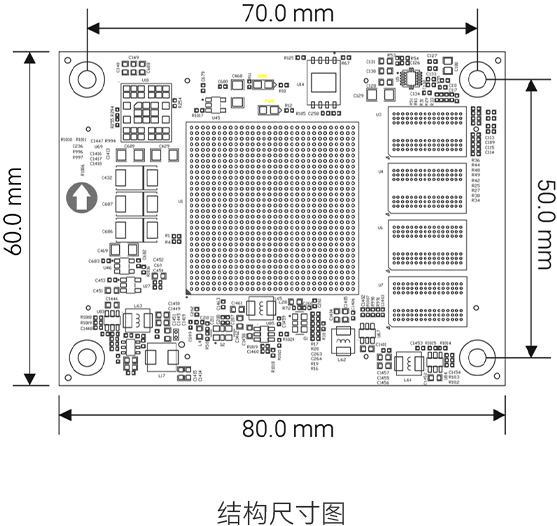

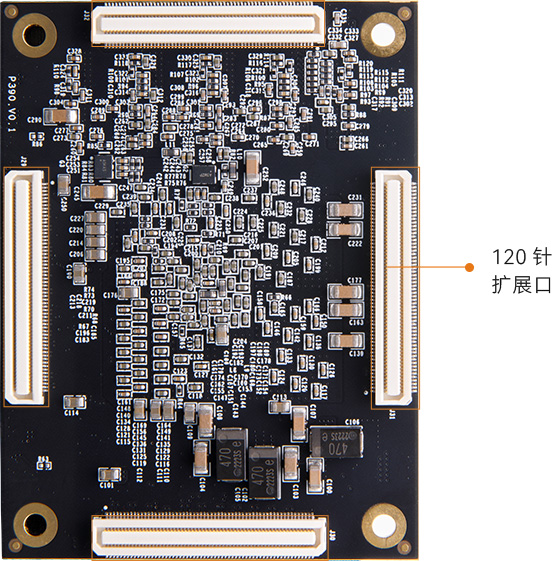

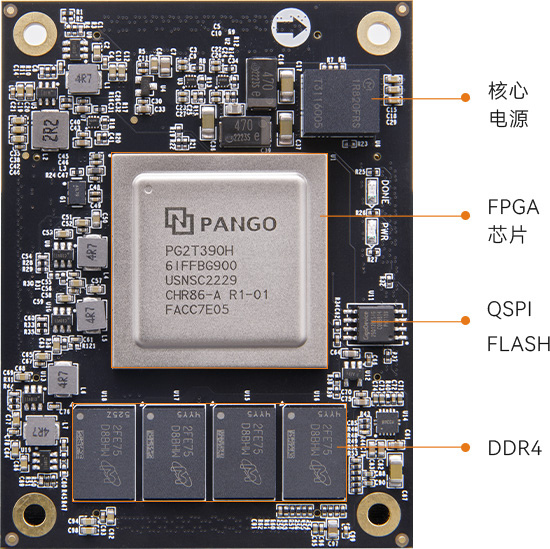

核心板 80mmx 60mm,扩展板 215mmx 111mm
叠层数量
核心板 16 层 PCB 板设计,扩展板采用 6 层 PCB 板设计,预留独立电源层和 GND 层
光纤通信、PCIe 加速、视频处理、高速数据传输

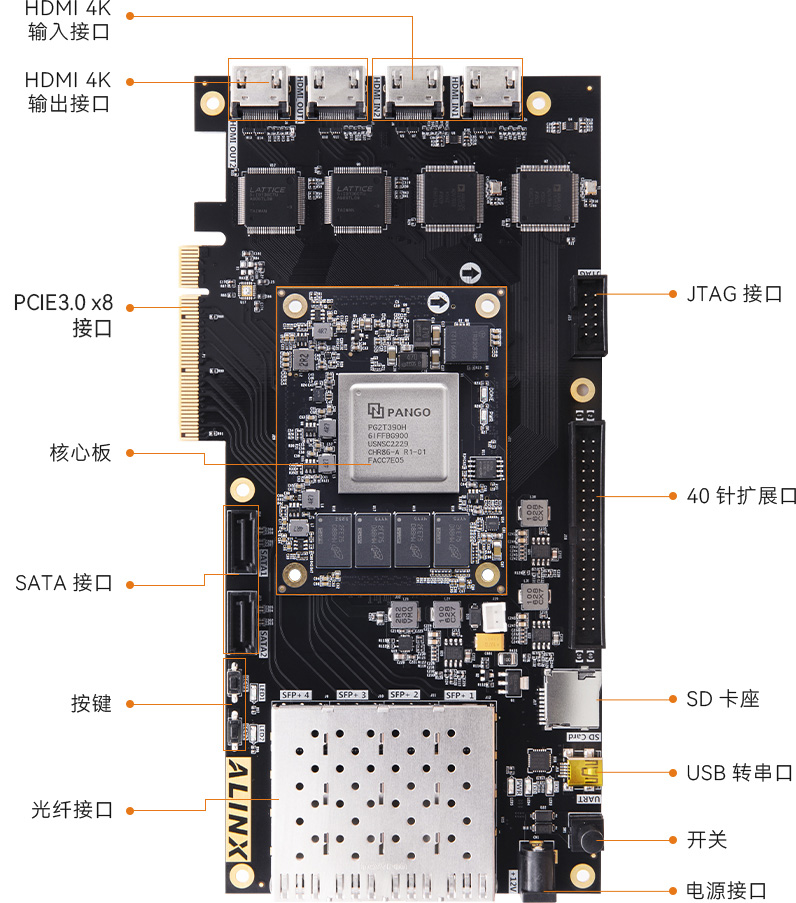

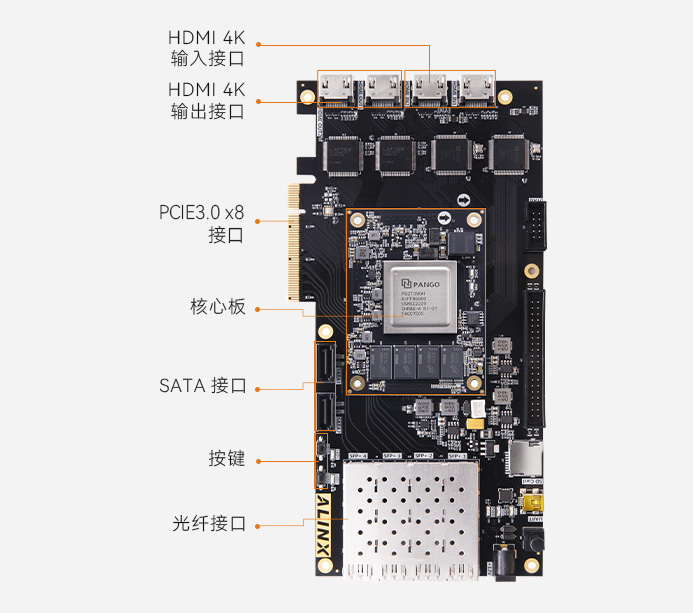

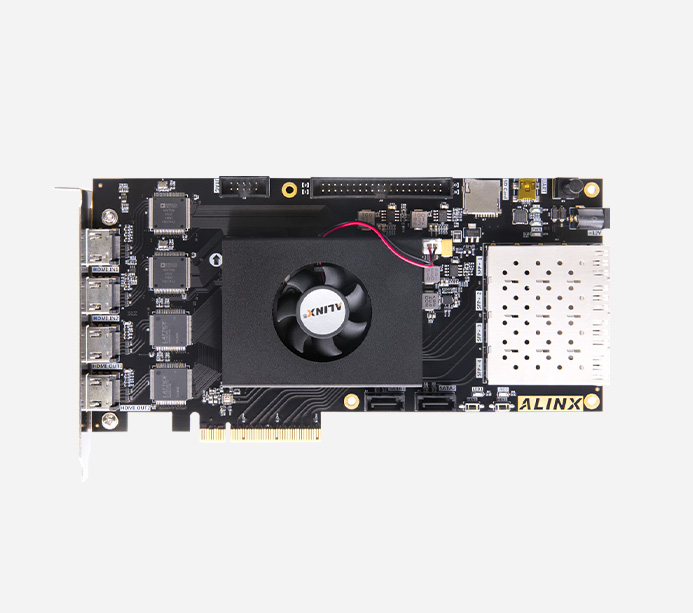

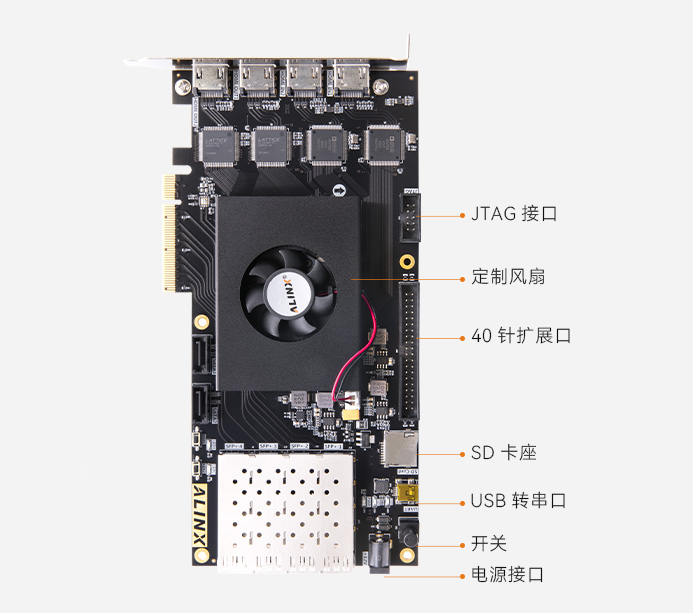

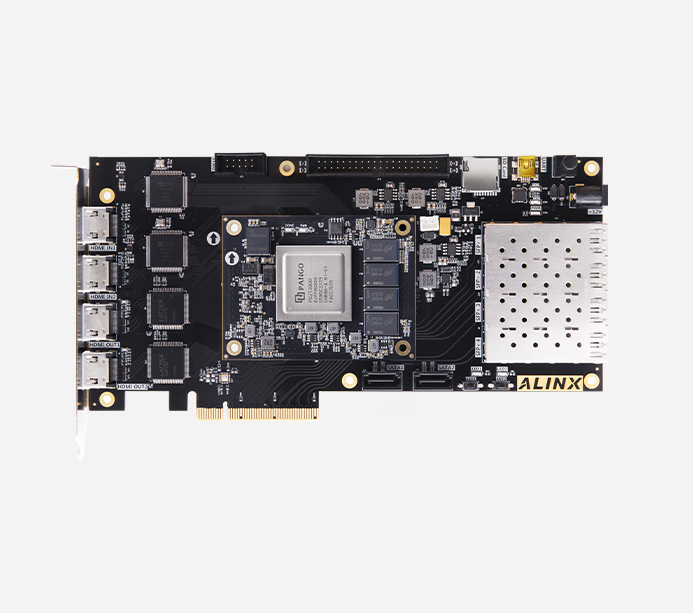

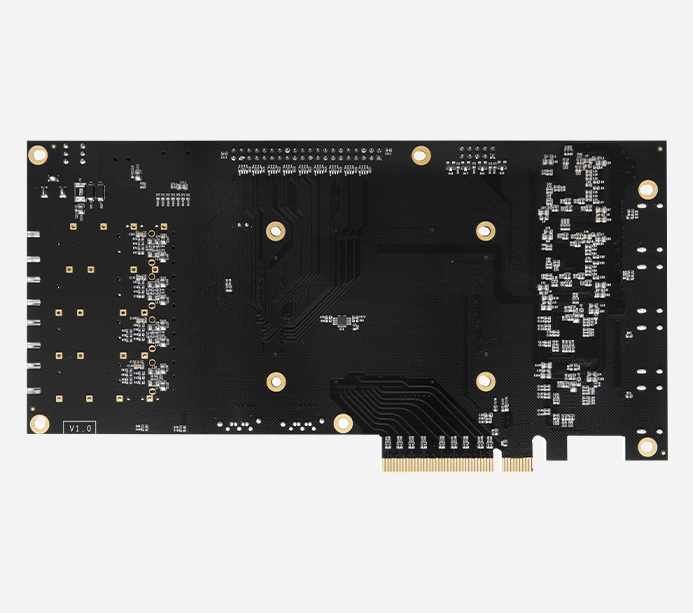

采用核心板加扩展板的模式,方便用户对核心板的二次开发利用。 丰富的外围接口:1 个 PCIe2.0 x8 接口、4 路光纤接口、2 路 HDMI 输出接口、2 路 HDMI 输入接口、2 路 SATA 接口、1 路 UART 串口接口、1 路 SD 卡接口、1 个 40 针扩展接口等。满足用户各种 PCIe 高速数据传输,视频图像处理和工业控制的要求。为高速视频传输, 高速光纤通信和 PCIe 数据处理的前期验证和后期应用。
智能识别、医疗安防、车载数码、工业控制、智能电网
双目摄像头模块 AN5642 进行视频采集,通过开发板的 HDMI 接口 显示到显示器上,实现双目同步显示。
AN9767/AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器
