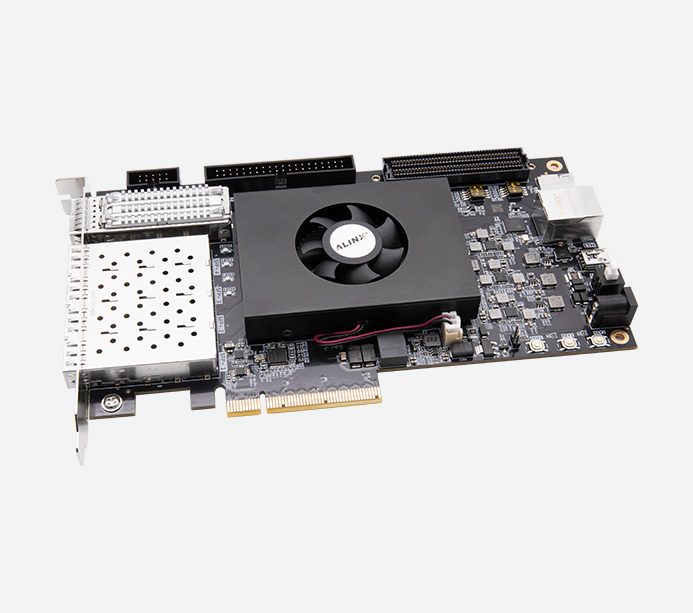

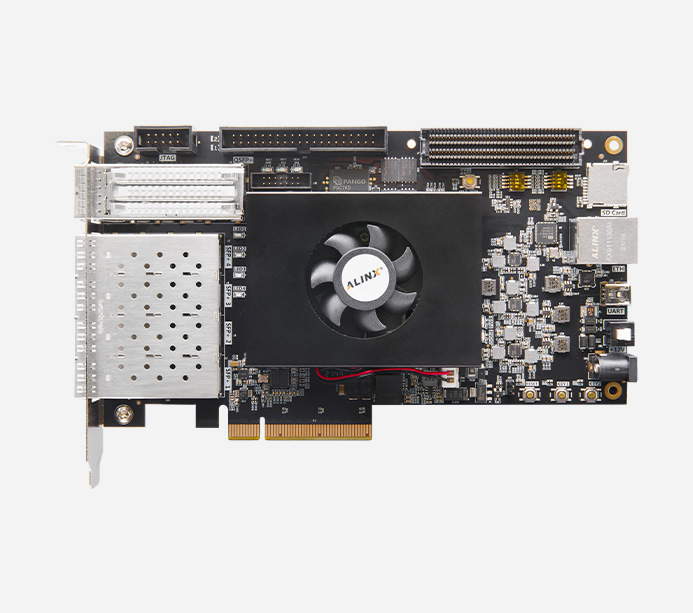

高速,高带宽,高容量,适合高速数据通信,视频图像处理,高速数据采集等方面使用

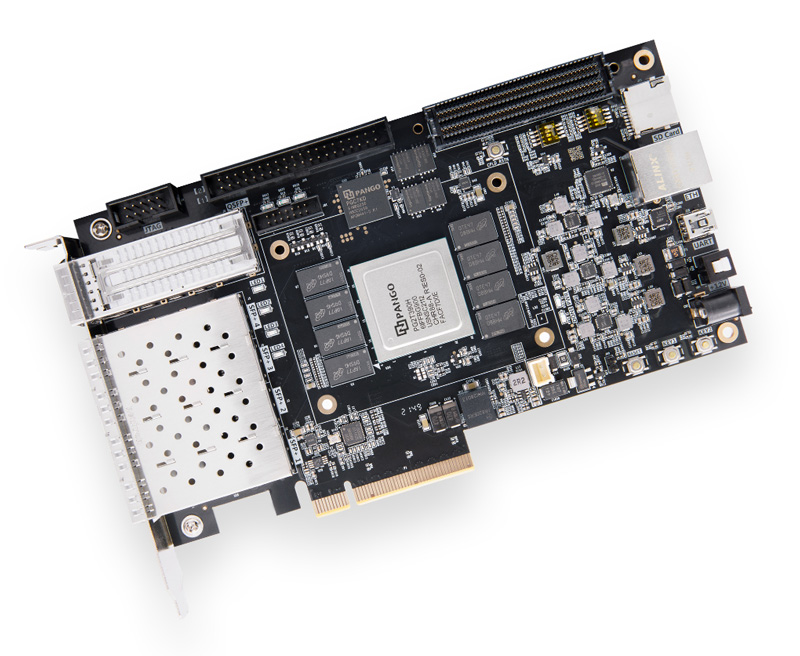

芯片型号
PG2T390H-6IFFBG900
芯片级别
速度等级 -6, 工业级
触发器 (FF)
487200
查找表
243600
DRM(36Kbits)个数
480
APM 单元(乘法器)
840
GPLL 个数
10
PPLL 个数
10
ADC 通道
专用模拟通道 1 路;复用模拟通道 11 路
PCIe Gen3 x8
1
HSSTHP
16 路,13.125Gb/s max
内存
4 片 2GB DDR4 共 8GB
4 片 512MB DDR3 共 2GB
QSPI Flash
4 片 16MB 的 QSPI FLASH 存储芯片, 可用作 FPGA 芯片配置文件和用户数据的存储

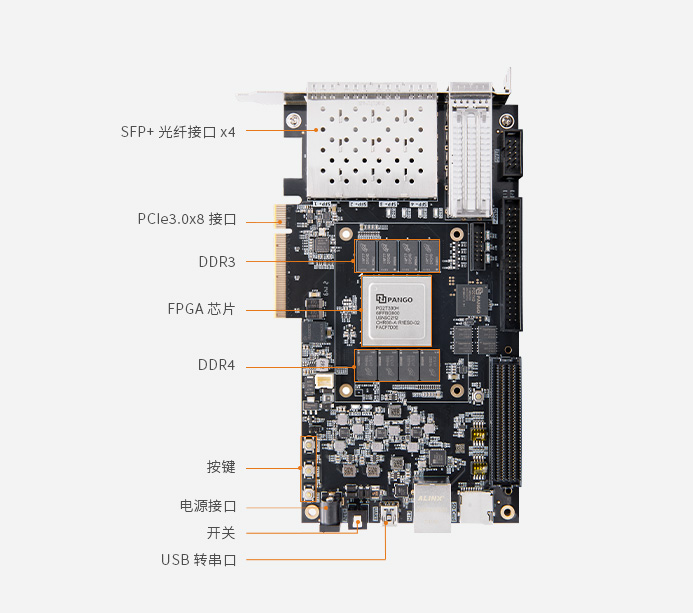

PCIe Gen3 接口
1 路 PCIe 3.0 x8 接口,用于和电脑主板的 PCIE 通信, 单通道通信速率可高达 8Gbps
光纤接口
4 路 SFP+光纤接口,每路传输速度高达 10Gb/s。
1 路 QSFP+光纤接口,传输速度高达 40Gb/s
以太网接口
1 路 10/100M/1000M 以太网 RJ45 接口,用于和电脑或其它网络设备进行以太网数据交换
Micro SD 卡座
1 路 Micro SD 卡座,用于 FPGA 对 SD 卡的数据读写和存储
USB 转串口
1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试
温度传感器
1 片温度传感器芯片 LM75,用于检测板子周围环境的温度
JTAG 调试口
2 个 10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试
时钟
1 个 100Mhz 差分晶振,给 FPGA 系统提供稳定的时钟源
1 个多路输出的时钟芯片,为 PCIE、光纤、DDR3 和 DDR4 工作提供参考时钟

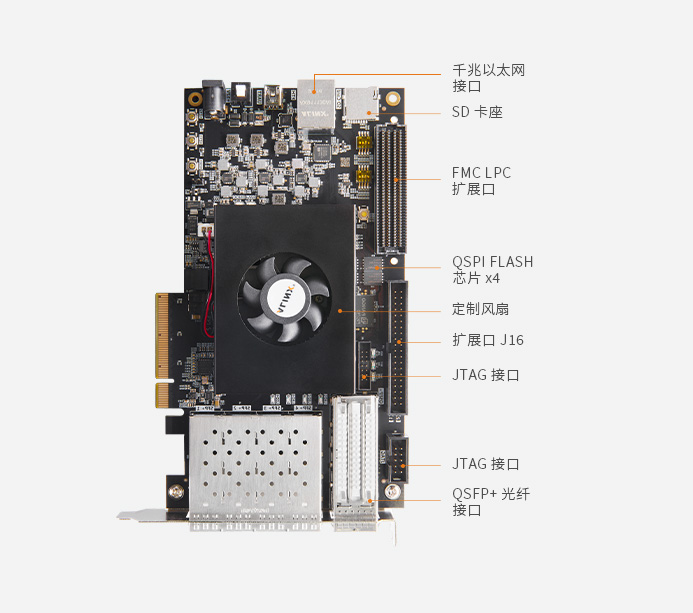

FMC 扩展口
1 个 FMC LPC 的扩展口,连接 FMC 模块( HDMI 输入输出模块,高速 AD 模块等)
40 针扩展口
2 个 40 针 2.54mm 间距的扩展口,可以外接 ok138cn太阳集团 各种模块( 双目摄像头,TFT LCD 屏,高速 AD 模块等 )扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,I / O 口 34 路。
LED 灯
1 个电源指示灯,1 个 DONE 配置指示灯,4 个 FPGA 控制指示灯
按键
1 个 FPGA 系统复位,2 个用户按键
输入电压
+12V 电压输入
供 电
12V/3A 供电
输入电流
3A 最大电流
开发板
1 块

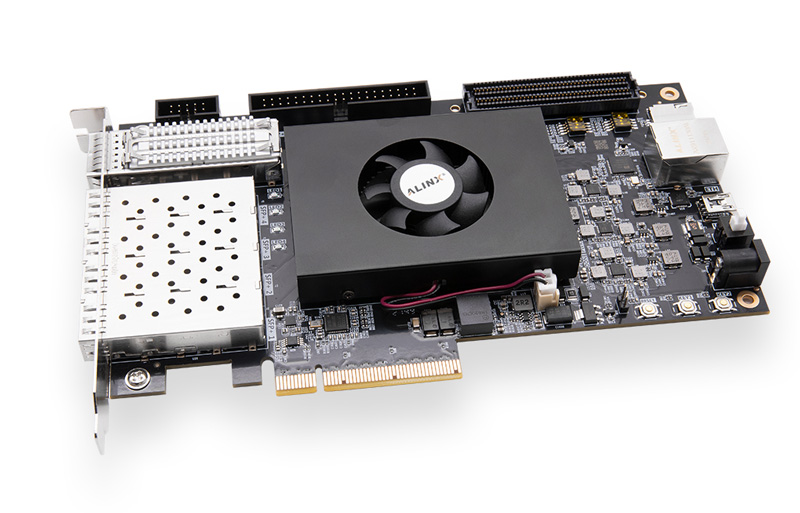

散热风扇
1 个
Mini USB 线
1 根
USB 下载器
1 套
12V 电源
1 个
PCIe 挡板
1 个

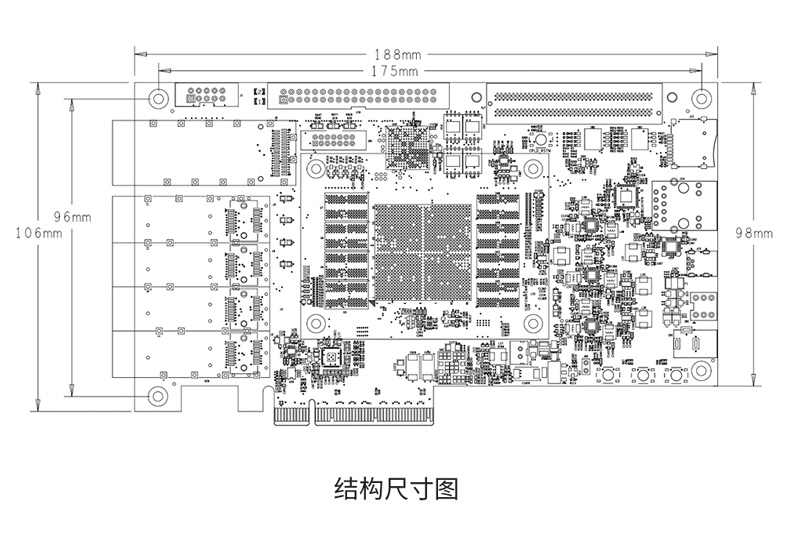

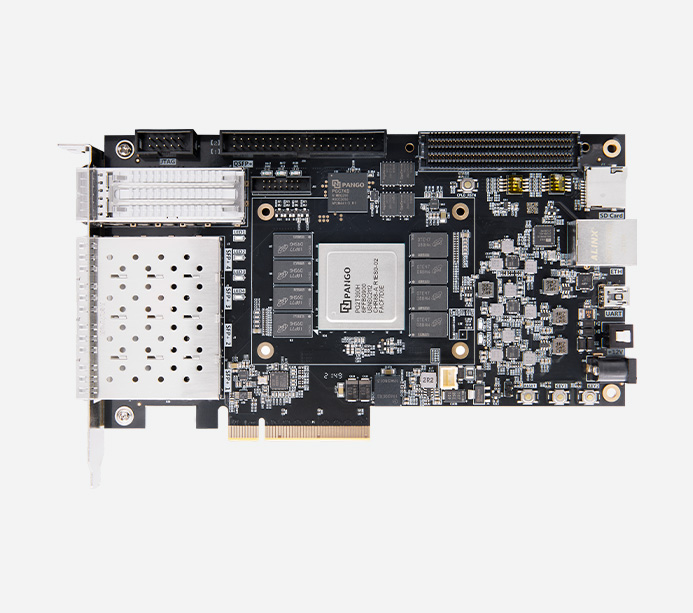

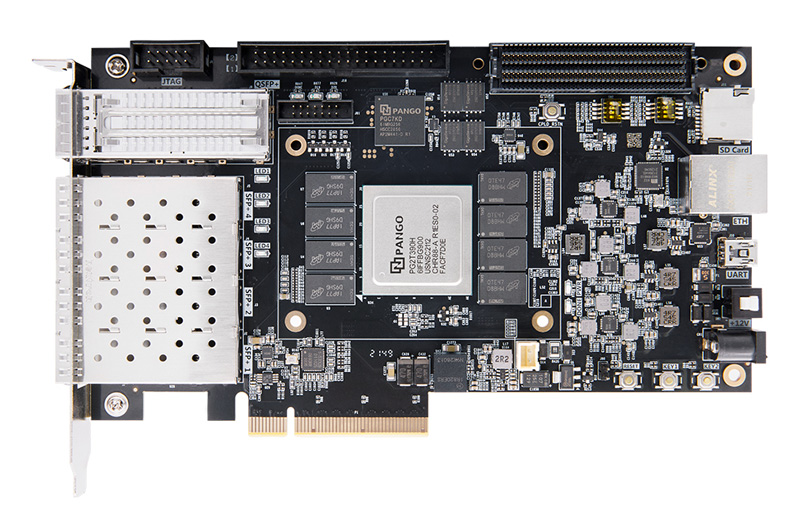

尺寸大小
188mmx 106mm
叠层数量
采用 14 层 PCB 板设计,预留独立电源层和 GND 层
高速数据交换,数据存储,视频传输处理等

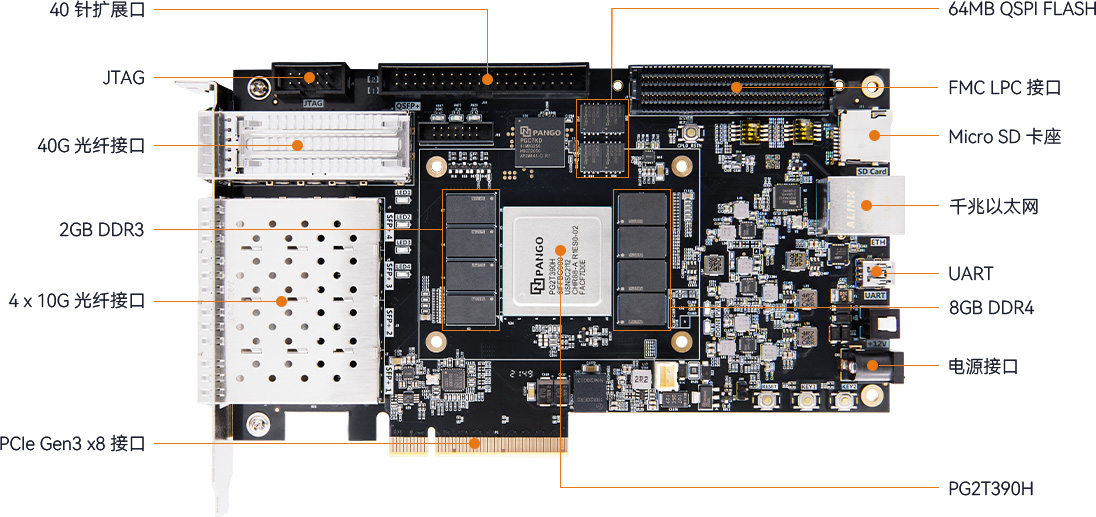

丰富的外围接口:1 个 PCIe2.0 x8 接口、4 路 10G SFP 光纤接口、1 路 40G QSPF+光纤接口、1 路千兆网口、1 路 UART 串口接口、1 路 SD 卡接口、1 个 FMC 扩展接口、1 个 40 针的扩展口等。支持高速数据传输和交换,数据存储,视频传输处理以及工业控制的要求、项目研发前期验证
光纤数据通信接收和发送的速度高达 10Gb/s
