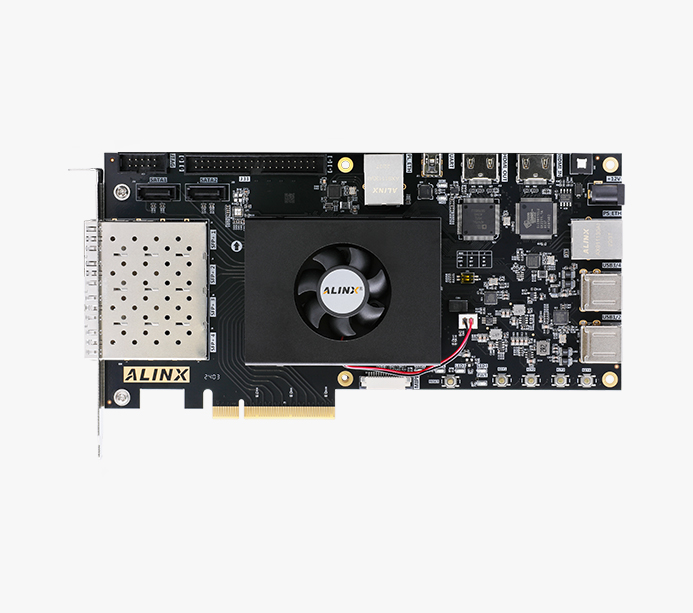

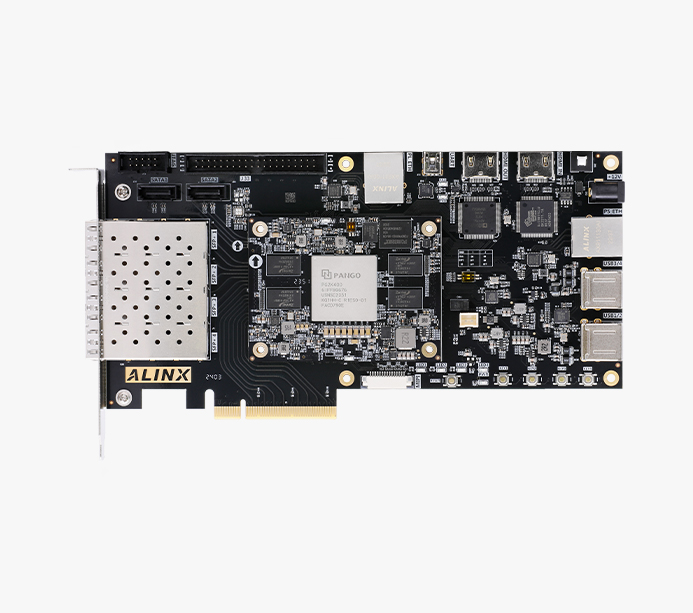

PG2K400
产品型号
AXK400产地
上海价格
¥3999.00
采用标准的 AXI 接口实现两个系统之间高带宽、低延迟的数据连接,集成 12.5Gbps serdes、PCIe Gen3 硬核及丰富的外设接口,满足对于高性能计算以及处理器顺序密集计算都有极高要求的应用场景,例如汽车、通信、机器人控制和仪器、图像和视频处理、医疗等领域。
逻辑单元
eMMC Flash
PU 端 DDR3
PA 端 DDR3
OSPI Flash
QSPI Flash
MIO 37,PA IO 144 ,可调电压 IO 96
8x HSSTHP 收发器支持 PCIE Gen3 x8
PG2K400
市场同类产品
PCIe
支持 GEN3.0
支持 GEN2.0
处理器
1.双核 Cortex-A53(64 位)
2.默认主频 1GHz
1.双核 Cortex-A9(32 位)
2.默认主频 800MHz
flash
支持 OSPI 和 QSPI
只支持 QSPI
CAN 特性
支持 CAN-FD 协议, 兼容 CAN 2.0 协议
只支持 CAN 2.0 协议
加密方案
PU-PA 交互接口
支持国际加密和 SM2/3/4
支持国际加密
DMA 特性
UART、SPI、CAN-FD 支持外部 DMA 功能
UART、SPI、CAN-FD 不支持
PU-PA 交互接口
1.支持 2 组 128bit 和 2 组 64bit SPS 接口
2.支持 1 组 128bit AXI_ACP
3.支持 2/2 组 64bit UPM / UPS 通用接口
1.支持 4 组 64bit AXI_HPM
接口
2.支持 1 组 64bit AXI_ACP
3.支持 2/2 组 32bit AXI GPM/S
接口
FPGA 型号
PG2K400-6IFFBG676
内核
双核 Cortex-A53,主频 1GHz
工作温度
工业级, -40°C~85°C
PA 端内存
1GB DDR3,数据速率 1600Mbps
PU 端内存
1GB DDR3,数据速率 1600Mbps
QSPI FLASh
16MB
OSPI FLASh
32MB
eMMC FLASh
8GB
LUTs
218,400
逻辑单元
349,440
Flip-Flops
436,800
DRM
19.4Mb(540x 36Kbits)
APM
900个
GPLLs
8
PPLLs
8
ADC 硬核
1
HSST
8x 12.5Gbps
PCIE Gen3 x8
1

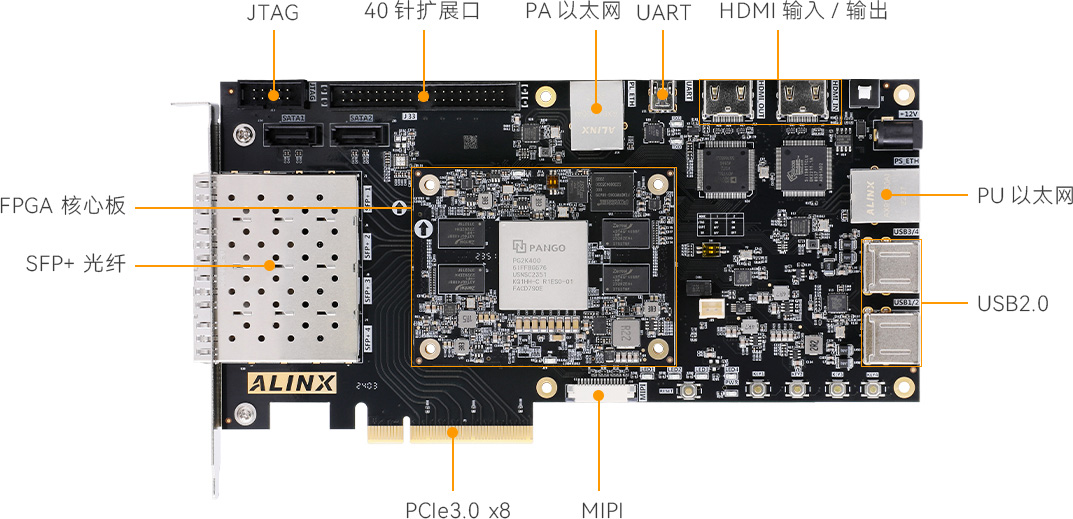

光纤接口
4 路 SFP+ 高速光纤接口,每路的光纤数据通信接收和发送的速度高达 12.5Gb/s
PCIe Gen3 接口
1 路 PCIe 3.0 接口,支持 PCIe x4 数据通信,单通道通信速率可高达 8Gbps
以太网接口
2 路 10/100M/1000M 以太网 RJ45 接口,用于和电脑或其它网络设备进行以太网数据交换
HDMI 输出
1 路 HDMI 视频输出接口 ,最高支持 1080P@60 Hz 输出,支持 3D 输出
HDMI 输入
1 路 HDMI 视频输入接口,最高支持 1080P@60Hz 输入,支持不同格式的数据输入
USB 接口
4 路 USB HOST 接口,用于连接外部的USB从设备,比如连接鼠标,键盘,U盘等
Uart 接口
1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试
SD 卡槽
1 路 Micro SD 卡座,用于存储操作系统镜像和文件系统
40 针扩展口
预留 1 个 40 针 2.54mm 间距的扩展口,外接 ok138cn太阳集团 各种模块( 双目摄像头,TFT LCD 屏,高速 AD 模块等 )扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路
JTAG 调试口
1 个 10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试, 用户可以通过紫光同创下载器对PG2K400系统进行调试和下载
按键
1 个复位按键, 4 个 PL 用户按键
LED 灯
核心板上 3 个 LED,底板上 7 个 LED
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流保护
FPGA 开发板
1 块
USB 下载器
1 个
Mini USB 线
1 块
散热风扇
1 个
12V 电源
1 套
读卡器
1 个
TF 卡
1 个
PCIe 挡板
1 根
尺寸大小
开发板:215mmx 111mm; 核心板:80x 60mm
叠层数量
核心板 12 层 PCB 板设计,扩展板 6 层 PCB 设计, 预留独立电源层和 GND 层
核心板结构尺寸图

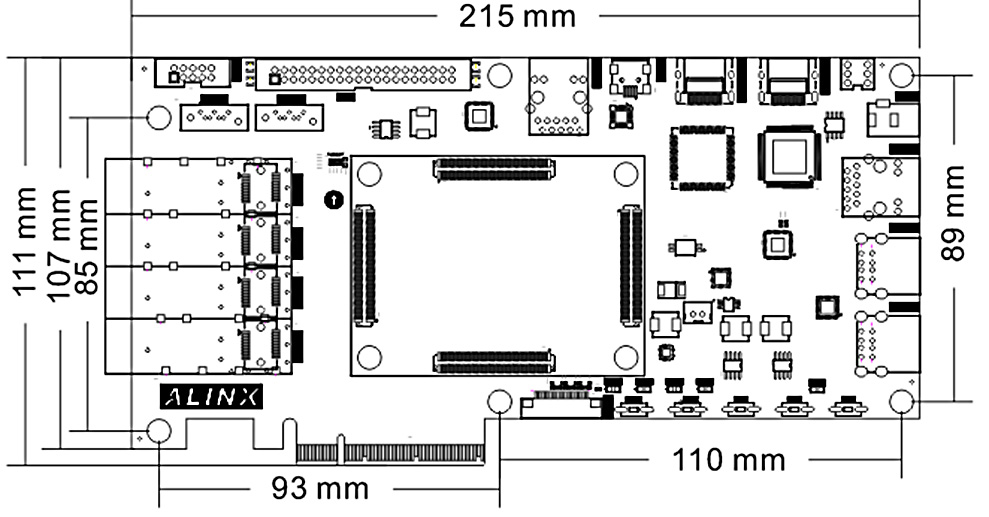

扩展板结构尺寸图

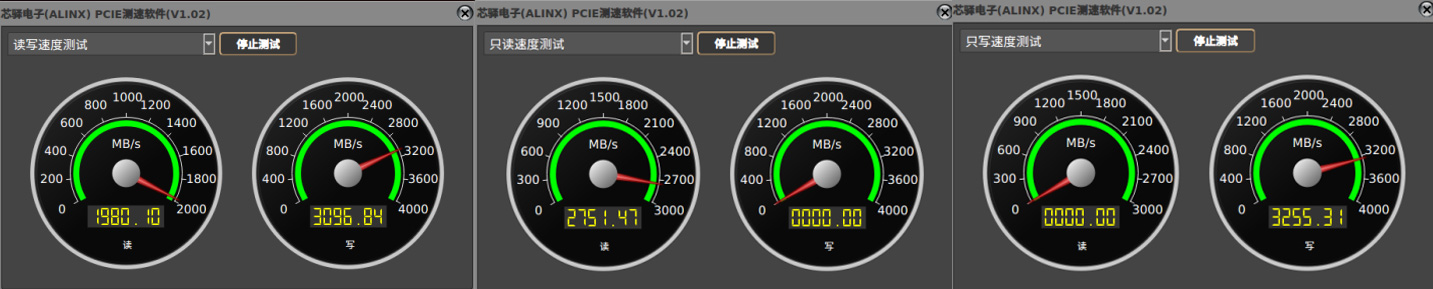

满足各种 PCIe 高速数据传输、视频图像处理需求
辅助驾驶 ADAS 、智慧交通
工业、工业物联网
仪器仪表
医疗内窥镜、超声波
视频图像处理
智慧电网
网络、射频
数据和信号处理系统
所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。
所有配件及赠品不在保修范围内。
