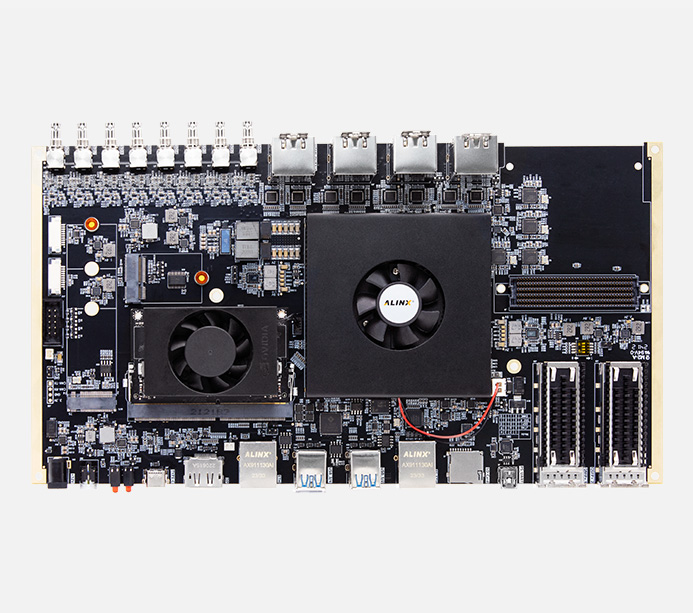

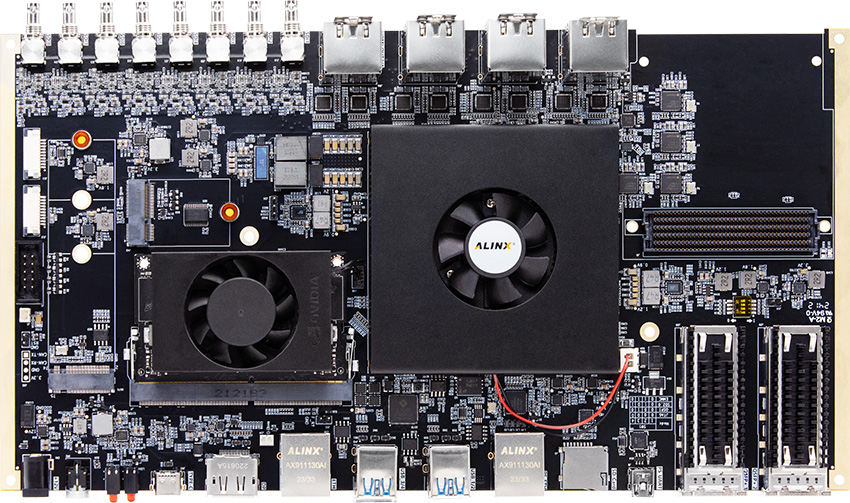

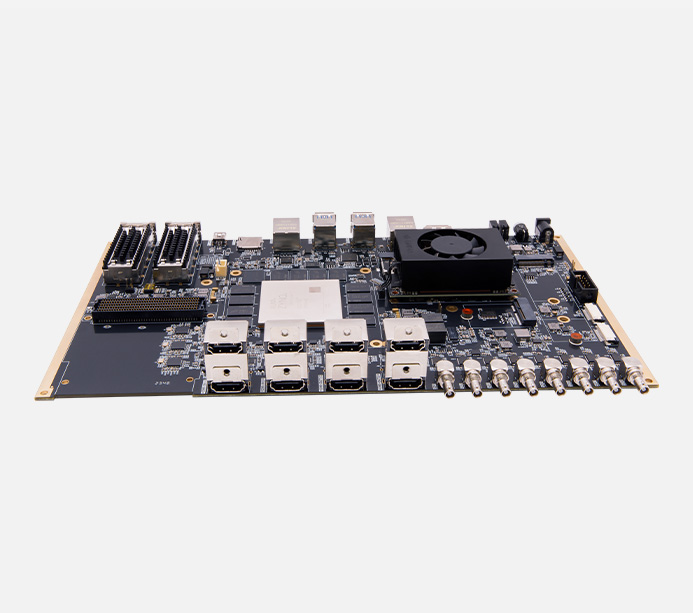

XCZU19EG
产品型号
Z19-M产地
上海价格

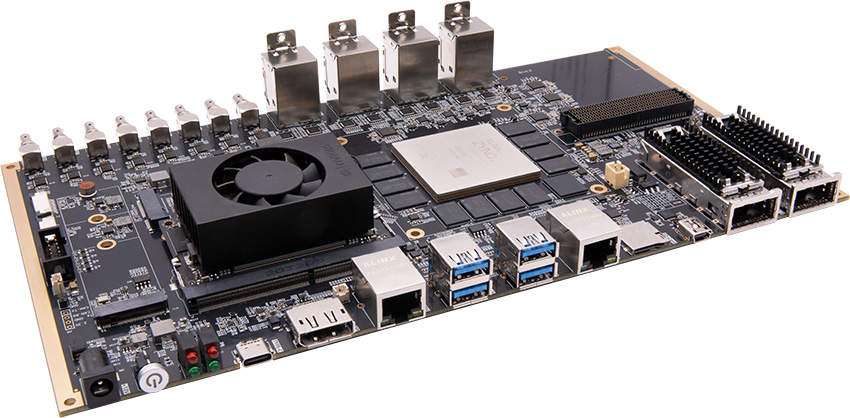

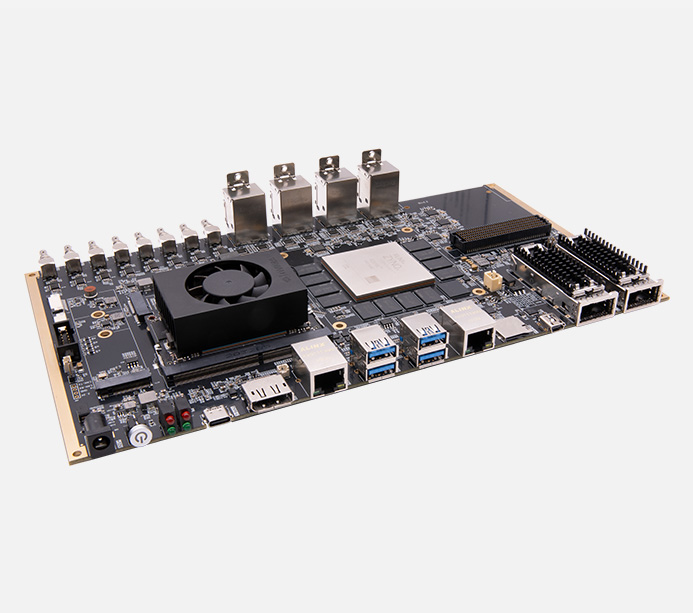

￥79999.00基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的异构设计，满足高速数据传输、AI 边缘计算，专业的高清 8K 视频图像采集处理需求，丰富 12G-SDI、DP、HDMI 视频接口，100G 光纤接口，适用于工业和制造业、医疗内窥镜和手术机器人、机器人开发、智慧城市、 安防等多领域解决方案

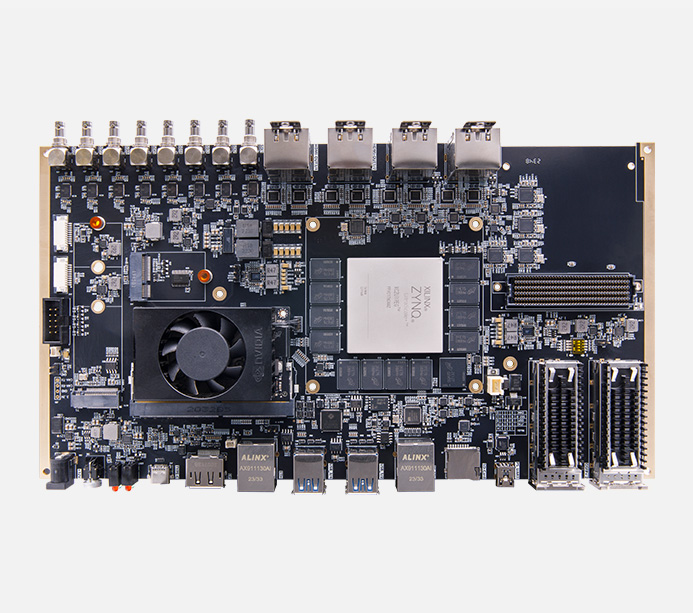

FPGA 器件
GPU
8 路双向接口
AI 性能
HDMI 2.1 输入输出
光纤接口

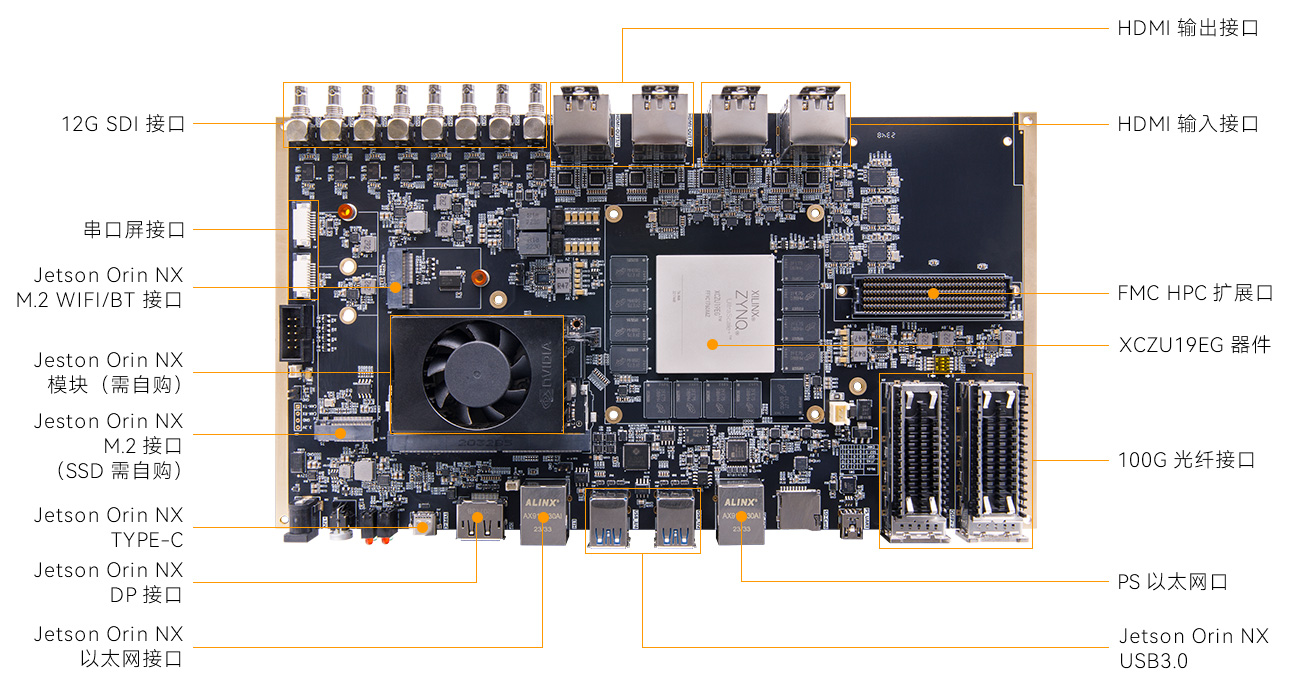

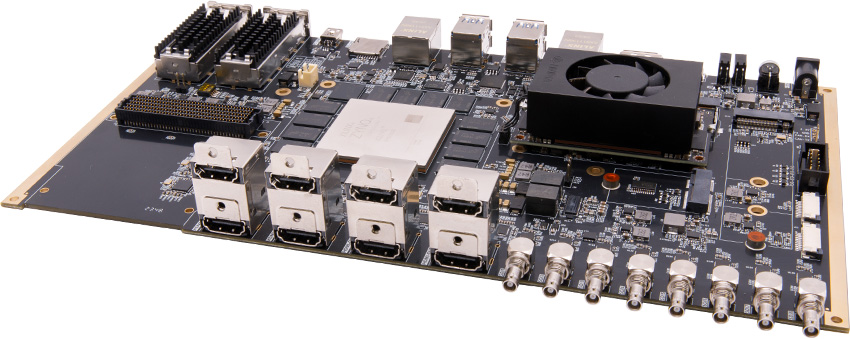

Zynq UltraScale+ MPSoC XCZU19EG 系统 PS 端和 PL 端分别配置 8GB DDR4 和 16GB DDR4, 32GB eMMC FLASH，128MB QSPI FLASH，2 路 100G光纤，8 路 12G-SDI，HDMI2.1 输入输出各 4 路，FMC HPC 接口等
PL 端 DDR4
PS 端 DDR4
QSPI Flash
eMMC Flash
Logic Cells
Flip-Flops

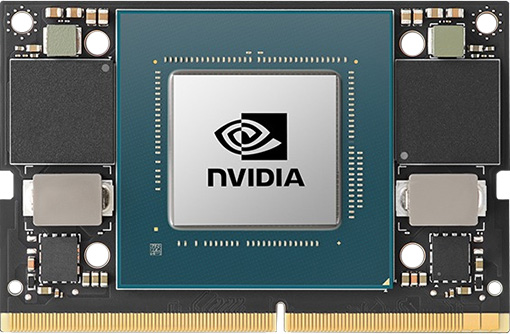

NVIDIA Jetson ORIN 系统提供 70/100 TOPS AI 性能，支持大规模训练、开发和部署，M.2 SSD 高速存储，DP 视频输出等功能
AI 性能
GPU 最大频率
Arm Cortex-A78AE
CPU 最大频率
Tensor Core NVIDIA Ampere 架构
基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的异构设计，满足高速数据传输、AI 计算处理；高清视频图像采处理集、8K 高清视频图像显示、3D 影像处理；同步左右眼视频数据，同步精度 1 行；端到端延时 50 毫秒以内；荧光并支持 SDI/HDMI 接口等需求
基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的异 构架构设计，采用 YOLOX 目标识别算法，提供极高的检测精度和速度，mAP 高达 0.9，识别速度达 50FPS。应用于半导体检测、电子制造、光伏能源、锂电池、装配等领域。利用 NVIDIA Jetson Orin NX 对图像信息进行处理和分析，能够实现对目标物品的识别检测、跟踪、测量等多种功能。

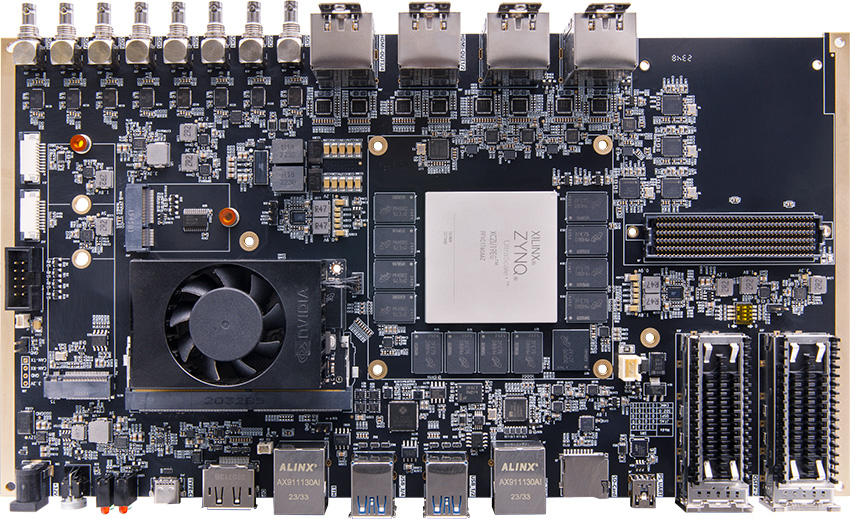

FPGA 型号
XCZU19EG-2FFVC1760I
应用处理单元
四核 Arm Cortex-A53 MPCore，速率高达 1.3GHz
实时处理单元
双核 Arm Cortex-R5F MPCore，速度高达 533Mhz
图形处理单元
Arm Mali™-400 MP2，频率高达 667MHz
逻辑单元
1,143K
触发器
1045K
DSP slice
1,968
时钟管理单元
11个
查找表
523K
Block RAM
34.6Mb
GTY16.3Gb/s
44
GTH 32.75Gb/s
28
UltraRAM
36.0Mb
Max. Distribut- ed RAM
9.8Mb
DDR4 SDRAM
PS 端 4 片 2GB DDR4 共 8GB; PL 端 8 片 2GB DDR4 共 16GB
eMMC FLASH
PS 端 1 片 32GB eMMC FLASH 存储芯片，用户存储操作系统文件或者其他用户数据
QSPI FLASH
2 片 64MB 的 QSPI FLASH 存储芯片，可用作 ZYNQ 芯片的 Uboot 文件，系统文件和用户数据的存储
SDI 接口
8 路双向 12G SDI，支持 SD/HD/3G/6G/12G SDI 速率，最高支持 4K/60 帧视频输入或者输出
千兆以太网
1 路千兆以太网接口，连接到 FPGA 的 PS 端
Uart 接口
2 个 Uart 接口，1 路可进行串口数据通信，1 路可用于连接串口屏等外设
HDMI 2.1 接口
4 路 HDMI 2.1 视频输出接口，最高支持 8K@60Hz 输出
4 路 HDMI 2.1 视频输入接口，最高支持 8K@60Hz 输入，支持不同格式的数据输入
ORIN 连接接口
ZYNQ UltraScale+ 芯片跟 NVIDIA 的 ORIN 模块的硬件连接接口有 1 路 PCIE3.0 x4 和 2 路 MIPI x4Lane 的接口
光纤接口
2 路 QSFP28 100G 光纤接口，每路光纤接口总体数据速率为 100Gbps
Micro SD 卡座
1 路 Micro SD 卡座，用于 MPSOC 存储操作系统镜像和文件系统
FMC 扩展口
1 个标准的 FMC HPC 扩展口，符合标准双宽度 FMC 标准。可以外接 ok138cn太阳集团 各种 FMC 模块（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等）
JTAG 调试口
1 个 10Pin 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试， 用户可以通过下载器对 ZU19EG 系统进行调试和下载
型号
Jetson Orin NX 8GB（需单独购买）
Jetson Orin NX 16GB（需单独购买）
AI 性能
70 TOPS
100 TOPS
GPU
搭载 32 个 Tensor Core 的 1024 核 NVIDIA Ampere 架构 GPU
GPU 最大频率
765 MHz
918 MHz
CPU
6 核 Arm Cortex-A78AE v8.2 64 位 CPU 1.5MB L2 + 4MB L3
8 核 Arm Cortex-A78AE v8.2 64 位 CPU 2MB L2 + 4MB L3
CPU 最大频率
2 GHz
2 GHz
DL 加速器
1x NVDLA v2
2x NVDLA v2
DLA 最大频率
614 MHz
614 MHz
视觉加速器
1x PVA v2
1x PVA v2
显存
8GB 128 位 LPDDR5 102.4GB/s
16GB 128 位 LPDDR5 102.4GB/s
视频编码
1x 4K60 (H.265); 3x 4K30 (H.265 6x 1080p60 (H.265); 12x 1080p30 (H.265)
视频解码
1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30 (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265)
功率
10 瓦 - 20 瓦
10 瓦 - 25 瓦
M.2 SSD 接口
1 个 PCIE (x2) Gen4 标准的 M.2 接口，用于连接 NVME 的 SSD 固态硬盘，ORIN 的数据和系统文件存储于 SSD 里
M.2 WIFI/BT
M.2 KEY-E 的连接器，预留用于连接器 WIFI/BT 模块，接口包含 PCIEx1，USB2.0，UART，I2S 和 I2C 等信号
DP 显示接口
支持 DP 视频输出，开发板 1 路 DisplayPort 输出显示接口跟 Jetson Orin NX 模块连接，用于视频图像的显示。 接口支持 VESA DisplayPort V1.2 和 eDP V1.4 输出标准
USB3.0 接口
4 个 USB3.0 Type A 接口，支持 HOST 工作模式，
1 个 USB3.0 Type C 接口，支持 HOST、SLAVE、OTG 工作模式
千兆以太网
扩展了 1 路千兆以太网接口，模块输出的 MDI 信号直接连接到 RJ45 连接器
输入电压
+12V 电压输入
供电
12V/5A 供电
输入电流
5A 最大电流
FPGA 开发板
1 块
USB 下载器
1 个
Mini USB 线
1 根
散热风扇
1 个
12V 电源
1 个
读卡器
1 个
TF 卡
1 个
透明保护板
1 个
尺寸大小
280mm x 163mm
叠层数量
扩展板 18 层 PCB 设计，预留独立电源层和 GND 层

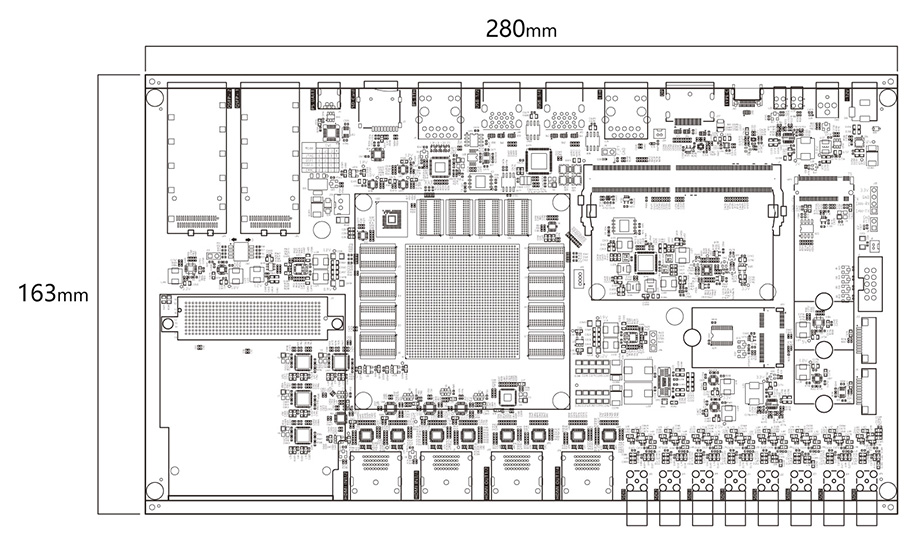

扩展板结构尺寸图
适用于半导体检测、工业和制造业、医疗内窥镜和手术机器人、机器人开发、智慧城市、 安防等多领域解决方案
半导体光学检测
协作机器人
手术机器人
医疗内窥镜
安防和工业互联网
智能交通和电力
