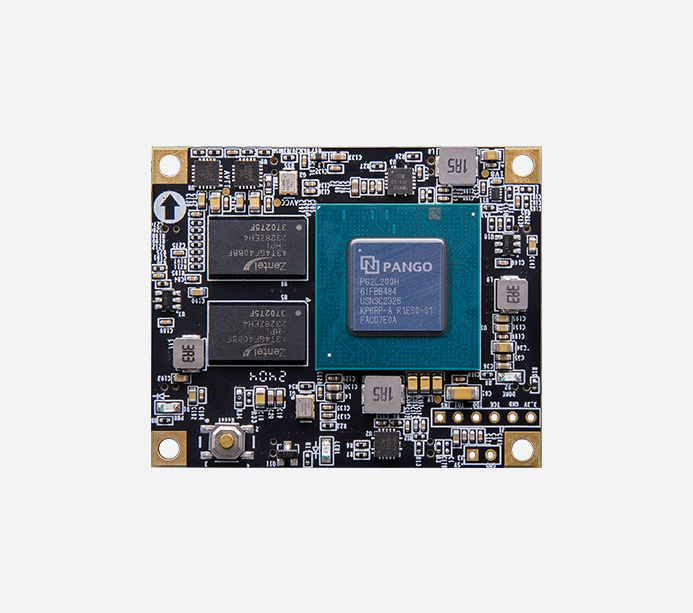

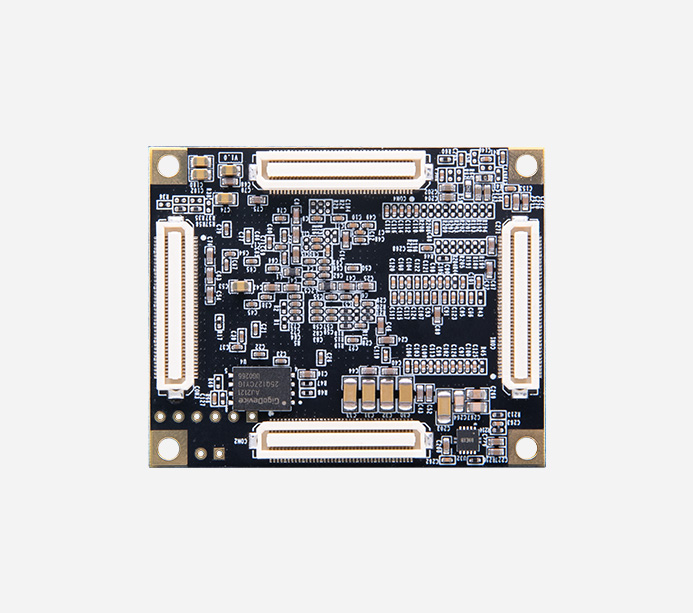

紫光同创 Logos2 PG2L200H 国产 FPGA 核心板 P200

FPGA 型号

PG2L200H-6IFBB484

工作温度

工业级，-40° C~85° C

RAM

1GB DDR3，32bit

QSPI FLASH

16MB

等效 LUT4

239,700

Flip-Flops

319,600

分布式 RAM

2,469 Kbit

块 RAM

14,940 Kbit

GPLLs+ PPLLs

10+10

扩展 IO

180

电压可调 IO

150

差分对

72

PCI-Express

PCIe Gen2

APMs

740 (25*18)

HSSTs

4x 6.6Gbps

ADCs

1

AESs

1

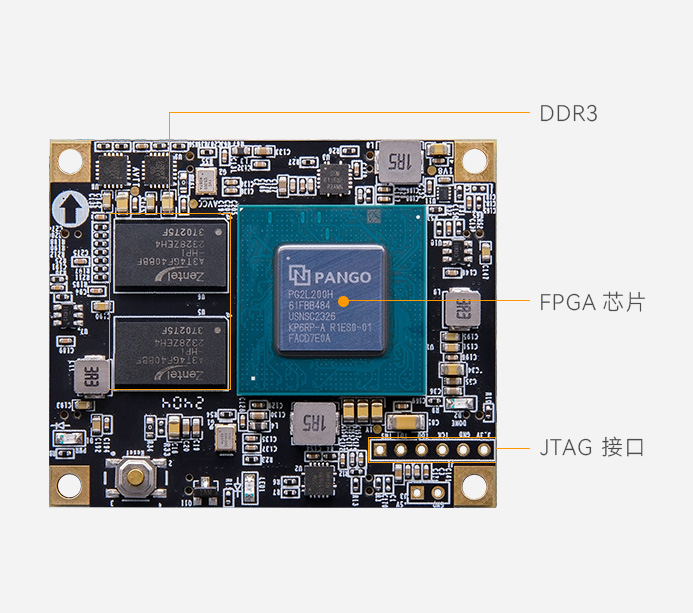

DDR3

2 片 512MB DDR3 共 1GB，32bit 总线，数据速率 800Mbps

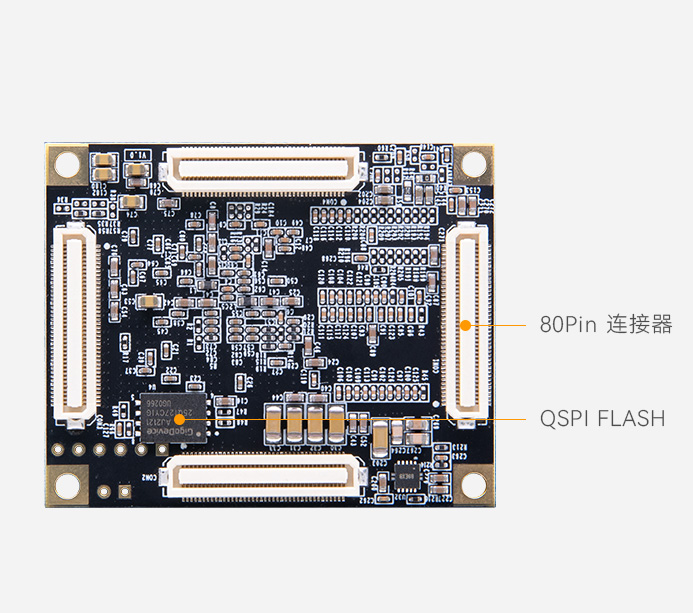

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储

晶振

高精度 LVDS 有源差分晶振，1 个 200MHz 给系统提供稳定的时钟源，1 个 125MHz 为 GTP 收发器提供稳定的时钟输入

收发器

4 路 GTP，每路高达 6.6Gb/s，适合光纤通信和 PCIe 数据通信

工作温度

-40°c~85°c

PCIe 2.0

支持 PCI Express 2.0 x8

模数转换 / XADC

1 个 12bit, 1Mbps AD

JTAG

采用 6 针的 2.54mm 间距的单排测试孔

LED 灯

1 个 LED 灯

输入电压

5V 供电

FPGA 核心板

1 块

尺寸大小

45mmx 55mmx 6.0mm

连接器合高

1.6mm

连接器合高

3.0mm

 叠层数量

10 层 PCB 板设计
