【工业】工业自动化、工业检测解决方案—FPGA + GPU 异架构平台

ok138cn太阳集团 基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的异构架构设计，专为工业计算机视觉需求而生。 该平台采用 YOLOX 目标识别算法，提供极高的检测精度和速度，mAP 高达 0.9，识别速度达 50FPS。






高效目标识别

  • ● 高精度识别: YOLOX 目标识别算法在工业环境中提供高精度识别，确保 mAP 达 0.9

  • ● 多目标检测: 支持多目标检测，能够精确识别并分类多种电子器件，提升检测效率

  • ● 高速处理: 每秒 50 帧的高速处理能力，保证工业生产线的连续性和高效性

高速精准图像处理

  • ● 实时亮度调整

  • ● 数字无损变焦

  • ● 自动平衡与校准

  • ● 高分辨率拍照

  • ● 图像镶嵌

  • ● 色彩校正与 3D 参数校准

  • ● 左右眼帧切换与交叉对比度调节

高速编码与存储

  • ● 支持 H.264 和 H.265 编解码: 提供高质量的视频压缩与存储解决方案

  • ● 实时传输: 支持实时视频数据传输，满足工业现场的即时监控和分析需求

  • ● 外部存储设备兼容: 支持多种外部存储设备，满足大容量数据存储需求

高性能计算支持

  • ● FPGA 与 GPU 协同工作: 提高数据处理效率，确保系统实时性

  • ● 并行处理: 支持多任务并行处理，大幅提高运算效率

  • ● 强大计算能力: NVIDIA Jetson Orin NX 提供的 GPU 计算能力，适合高密度数据处理

多种影像模式

  • ● 近景模式: 适用于微小电子器件的详细检测

  • ● 超近景模式: 适用于极微小元件的精细检测


FPGA+GPU 异架构平台-工业自动化、工业检测解决方案应用场景

ok138cn太阳集团 基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的异构架构设计，采用 YOLOX 目标识别算法，提供极高的检测精度和速度，mAP 高达 0.9，识别速度达 50FPS，应用于半导体检测、电子制造、光伏能源、锂电池、工业 自动化、工业检测、装配等领域。利用 NVIDIA Jetson Orin NX 对图像信息进行处理和分析，能够实现对目标物品的识别检测、 跟踪、测量等多种功能。

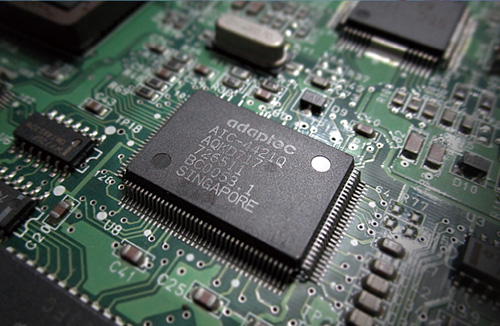

  • 半导体检测.jpg

    半导体检测

    快速、精确地检测 PCB 板卡上的各类电元器件、线路缺陷等质量问题，提升生产效率

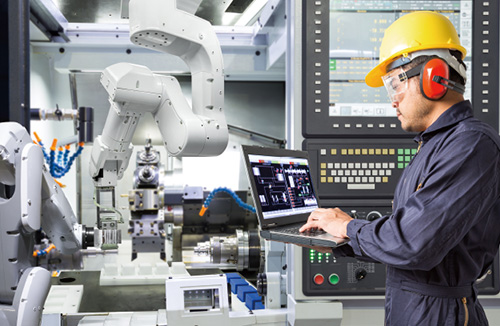

  • 协作机器人.jpg

    协作机器人、半导体表面贴装

    生产线的工业机器人制造装配、电子产品贴装等，达到高速度和高精度要求

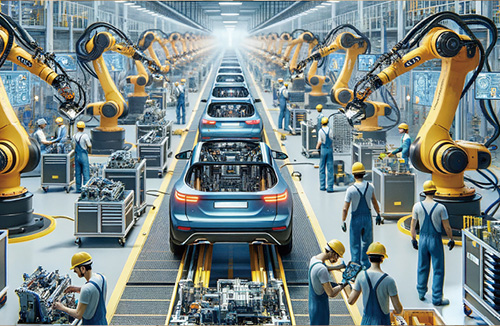

  • 工业自动化.jpg

    工业自动化检测

    在自动化生产线中进行实时检测和故障排除，减少停机时间

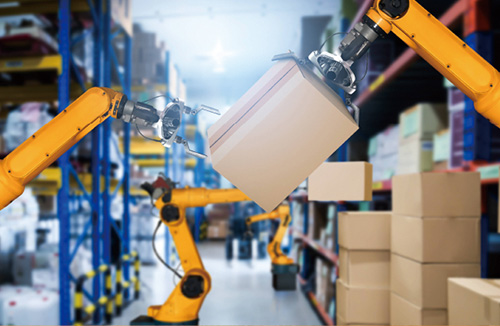

  • 智能仓储管理.jpg

    智能仓储管理

    电子元器件、零件、药品等自动识别、分拣、传输、环境感知、手势识别等任务

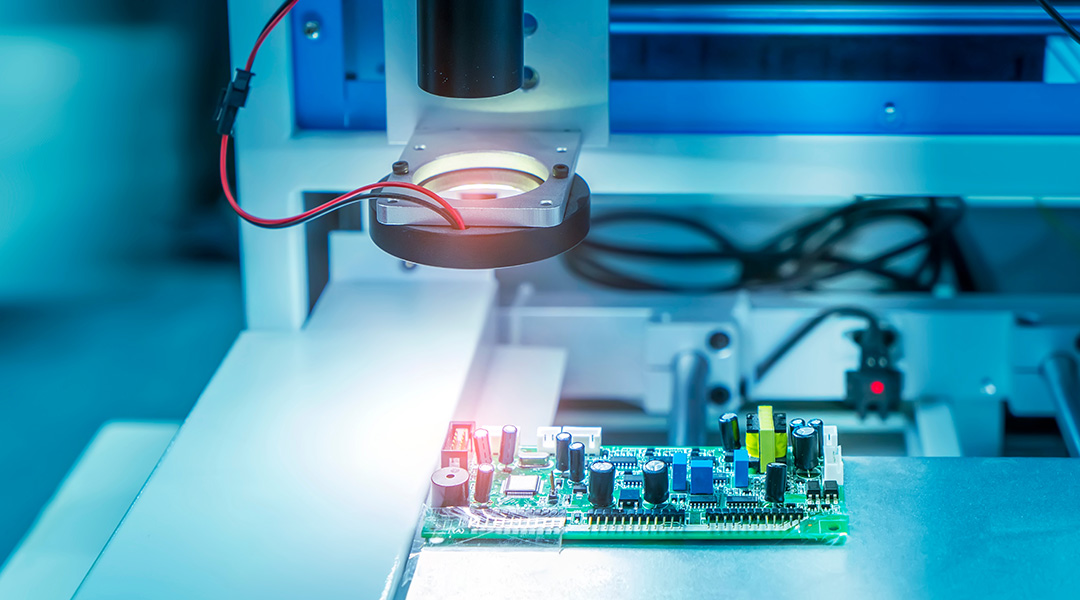

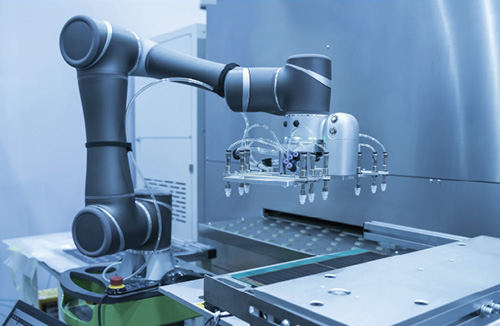

  • 质量检测.jpg

    质量检测

    通过机器视觉对生产过程的各个阶段进行质量检测，确保每个产品的质量合格

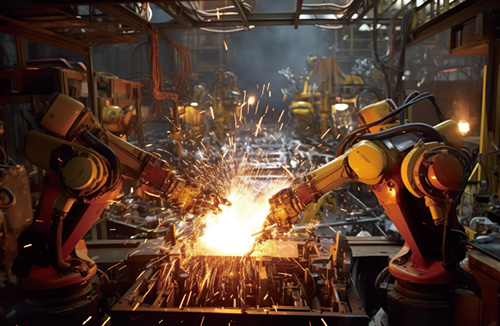

  • 机器人引导系统.jpg

    机器人引导系统

    帮助工业机器人在复杂环境中导航和操作，提高操作精度和效率


FPGA+GPU异架构-视频图像处理开发平台

基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的异构设计，满足高速数据传输、AI 边缘计算，专业的高清 8K 视频图像采集 处理需求，丰富 12G-SDI、DP、HDMI 视频接口，100G 光纤接口，适用于电子半导体、工业和制造业、医疗内窥镜和手术机器人、 机器人开发、智慧城市、安防等多领域解决方案

  • ·XCZ19EG

    FPGA 器件

  • ·Jetson Orin NX

    GPU

  • ·70T/100T

    AI 性能

  • ·12G-SDI

    8 路双向接口

  •  ·8K 高清

    HDMI 2.1 输入输出

  • ·100G

    2 路光纤接口

  • ·1143K

    Logic Cells

  • ·16GB | 8GB

    PS | PL DDR4






Zynq UltraScale+ MPSoC 系统

FPGA

器件：XCZU19EG-2FFVC1760I，封装为 FFVC1760
逻辑资源：Logic Cells 1,143K，Flip-Flops 1,045K，LUTs 523K，Block RAM：34.6Mb，DSP Slices：1968，GTH 16.3Gb/s 44 个

CPU

应用处理单元：4x ARM Cortex-A53, 1.3GHz；
实时处理单元：双核 Cortex™-R5, 533MHz

GPU

Mali™-400 MP2，频率高达 667MHz

缓存 | 存储

PS 8GB DDR4，PL 16GB DDR4 | 32GB eMMC FLASH，128MB QSPI FLASH

12G SDI 接口

8 路双向 12G SDI 接口，支持 SD/HD/3G/6G/12G SDI 速率，最高支持 4K/60 帧视频输入或者输出

100G 光纤接口

2 路 QSFP100G 光纤接口，每路总体数据速率为 100Gbps

其它接口

1 路 FMC HPC 的扩展口，外接各种 FMC 模块；千兆以太网、JTAG、Uart 等接口


NVIDIA Jetson Orin NX 系统

型号

Jetson Orin NX 8GB (选配)

Jetson Orin NX 16GB (选配)

算力

70TOPS

100TOPS

CPU

6 核 NVIDIA Arm Cortex A78AE V8.2 64 位 CPU，2GHz

8 核 NVIDIA Arm Cortex A78AE V8.2 64 位 CPU，2GHz

GPU

1024 核 NVIDIA Ampere GPU with 32 Tensor Cores

1024 核 NVIDIA Ampere GPU with 32 Tensor Cores

显存

8GB 128bit LPDDR5

16GB 128bit LPDDR5

视频编码

1x 4K60 (H.265); 3x 4K30 (H.265 6x 1080p60 (H.265); 12x 1080p30 (H.265)

视频解码

1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30 (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265)

DP 显示接口

1 路 Display Port 输出接口，用于视频图像的显示,最高支持 4K@30Hz 或者 1080P@60Hz 输出

其它接口

NVMe M.2 SSD 硬盘（需自购）、M.2 WIFI/BT、USB3.0、千兆以太网等接口



功能接口



方案文档

  • 工业自动化、工业检测解决方案.PDF
