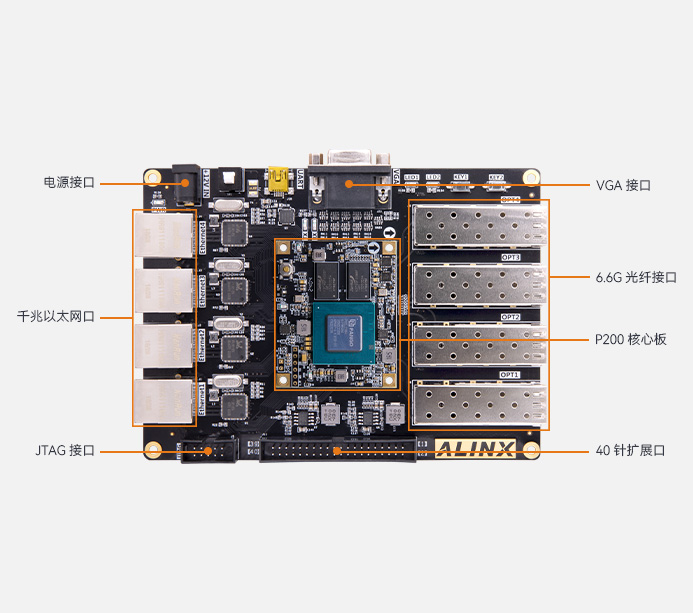

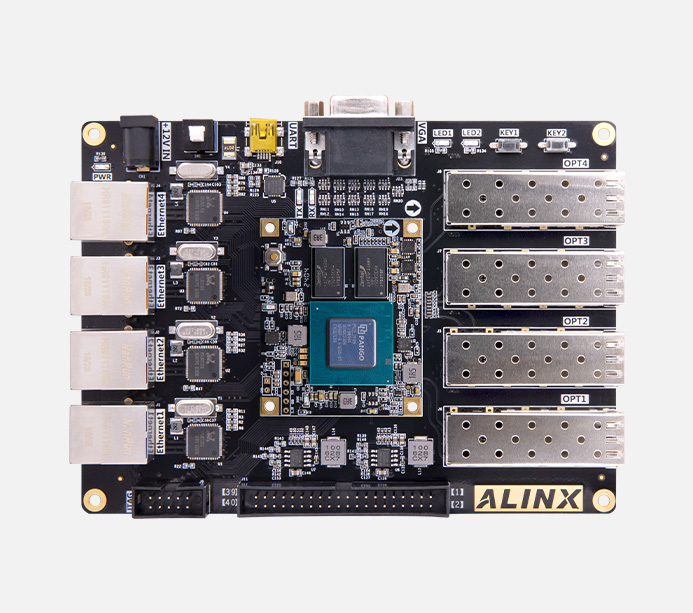

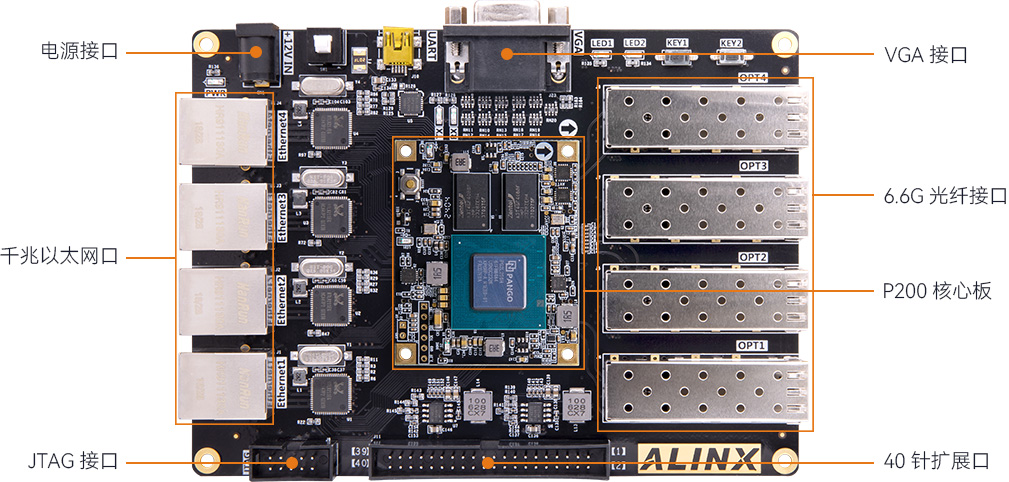

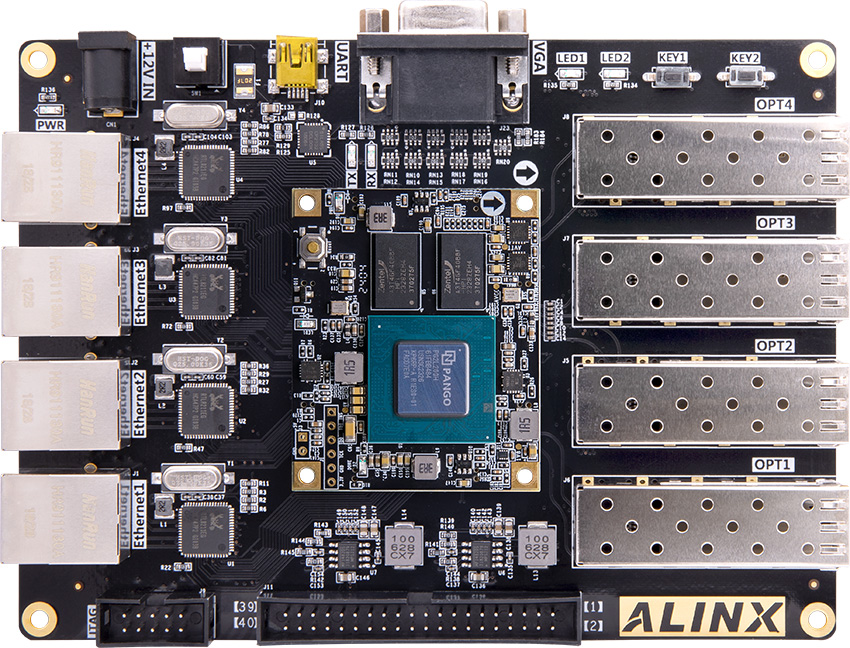

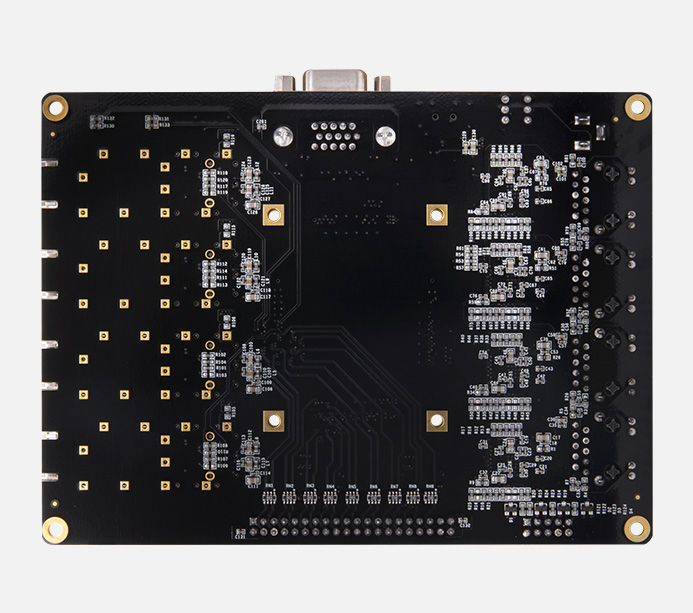

紫光同创 Logos2 PG2L200H 国产FPGA开发板 光纤通信以太网 AXP201

FPGA 型号

PG2L200H-6IFBB484

工作温度

工业级，-40°C~85°C

RAM

1GB DDR3，32bit

QSPI FLASH

16MB

等效 LUT4

239,700

Flip-Flops

319,600

分布式 RAM

2,469 Kbit

块 RAM

14,940 Kbit

GPLLs+ PPLLs

10+10

扩展 IO

180

电压可调 IO

150

差分对

72

PCI-Express

PCIe Gen2

APMs

740 (25*18)

HSSTs

4x 6.6Gbps

ADCs

1

AESs

1

以太网接口

4 路 10/100M/1000M 以太网 RJ-45 接口

光纤接口

4 路 SFP 高速光纤接口，每路的光纤数据通信接收和发送的速度高达 6.6Gb/s

JTAG 口

10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试

USB 转串口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

VGA 接口

1 路 VGA 输出接口，16 位色的 VGA 模拟输出， RGB565 格式

LED

核心板 1 个 LED，扩展板 2 个 LED

按键

2 个用户按键

40 针扩展口

1 个 40 针 2.54mm 间距的扩展口，可以外接 ok138cn太阳集团 各种模块 （双目摄像头，TFT LCD 屏，高速 AD 模块等）

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流

FPGA 开发板

1 块

散热片

1 个

Mini USB 线

1 根

USB 下载器

1 个

12V 电源

1 个

透明保护板

1 个

尺寸大小

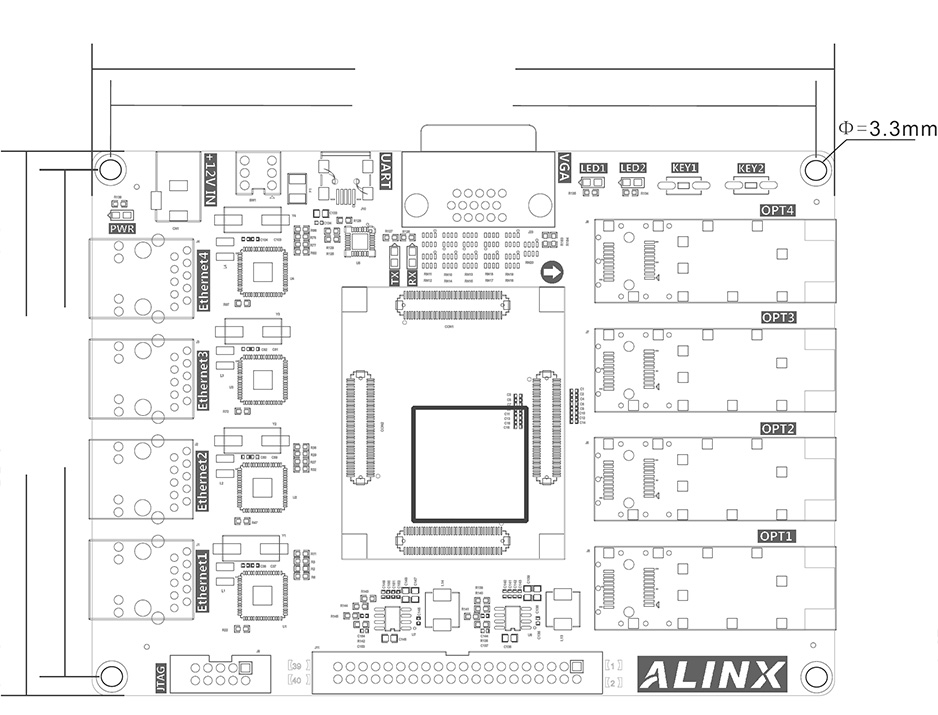

核心板 55mmx 45mm，扩展板 188mmx 110.8mm

叠层数量

核心板 10 层 PCB 板设计，扩展板采用 4 层 PCB 板设计预留独立电源层和 GND 层
