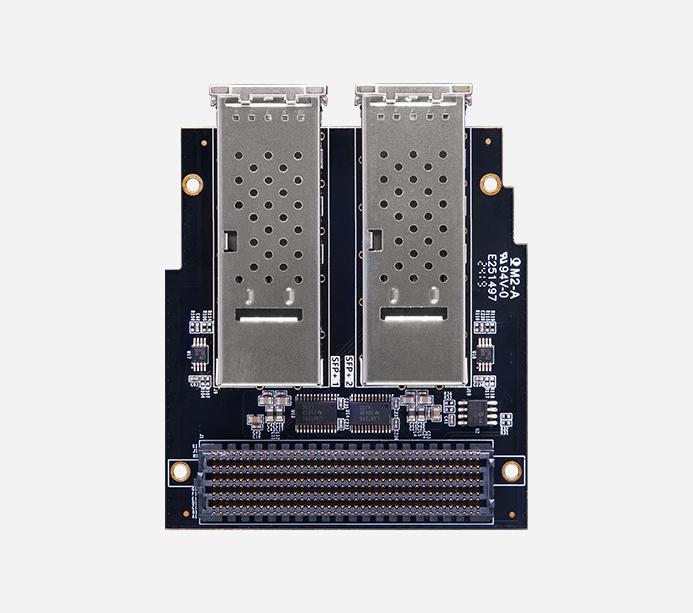

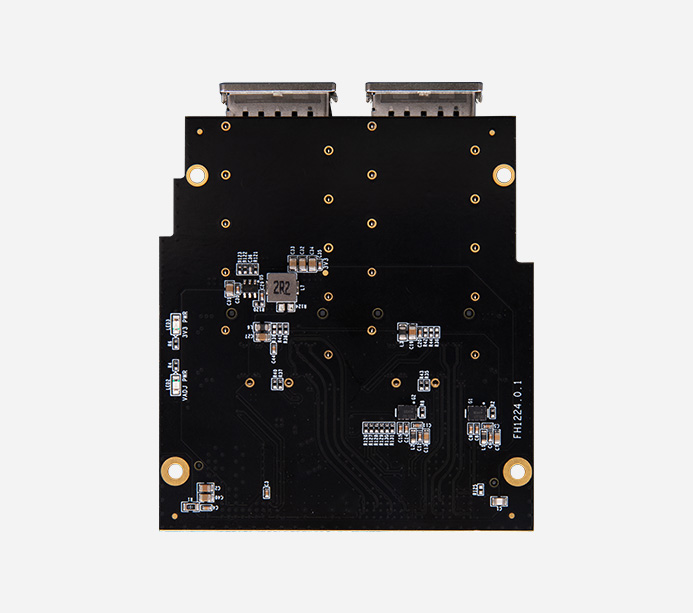

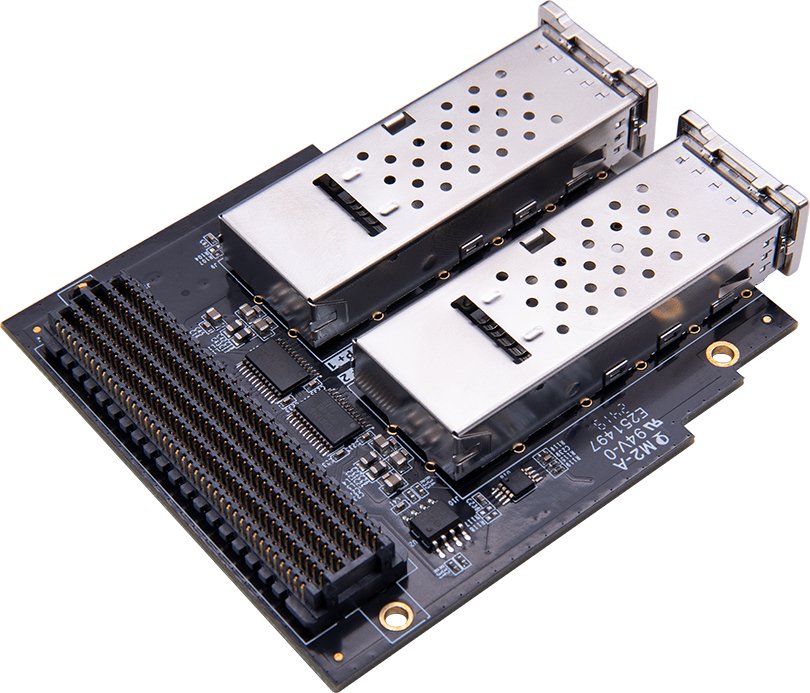

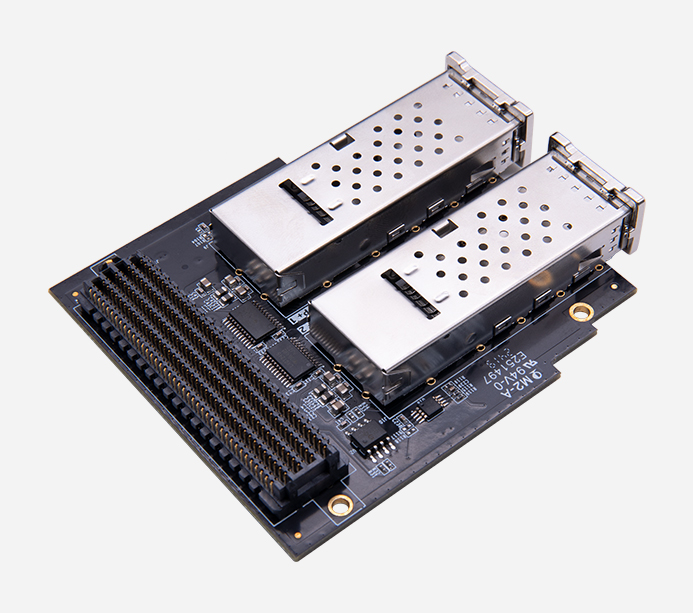

FH1224 为 2 路 40G QSFP+光纤模块，每路光纤收发器集成了 4 传送通道和 4 接收通道，这种 4 通道的可插拔接口传输速率达到了 40Gb/s

QSFP+ 接口

2 路 QSFP+ 光纤接口（最高速率：40Gb/s）

收发器路数

4 路

单路收发器速率

10Gb/s

板载晶振

1 片1 56.25MHz，1 片 125MHz

FMC 接口

FMC HPC 接口

FMC 连接器型号

ASP-134488-01

板卡标准

VITA 57.1

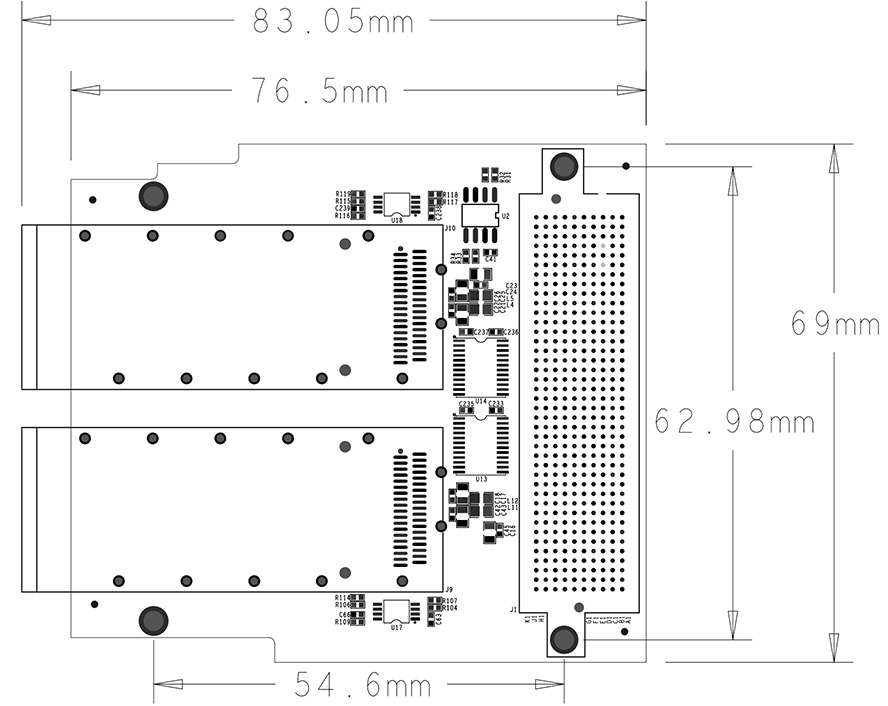

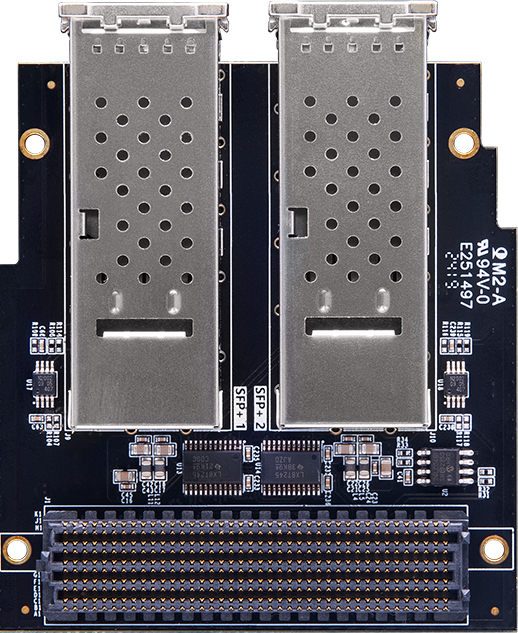

板卡尺寸

76.5x 69mm

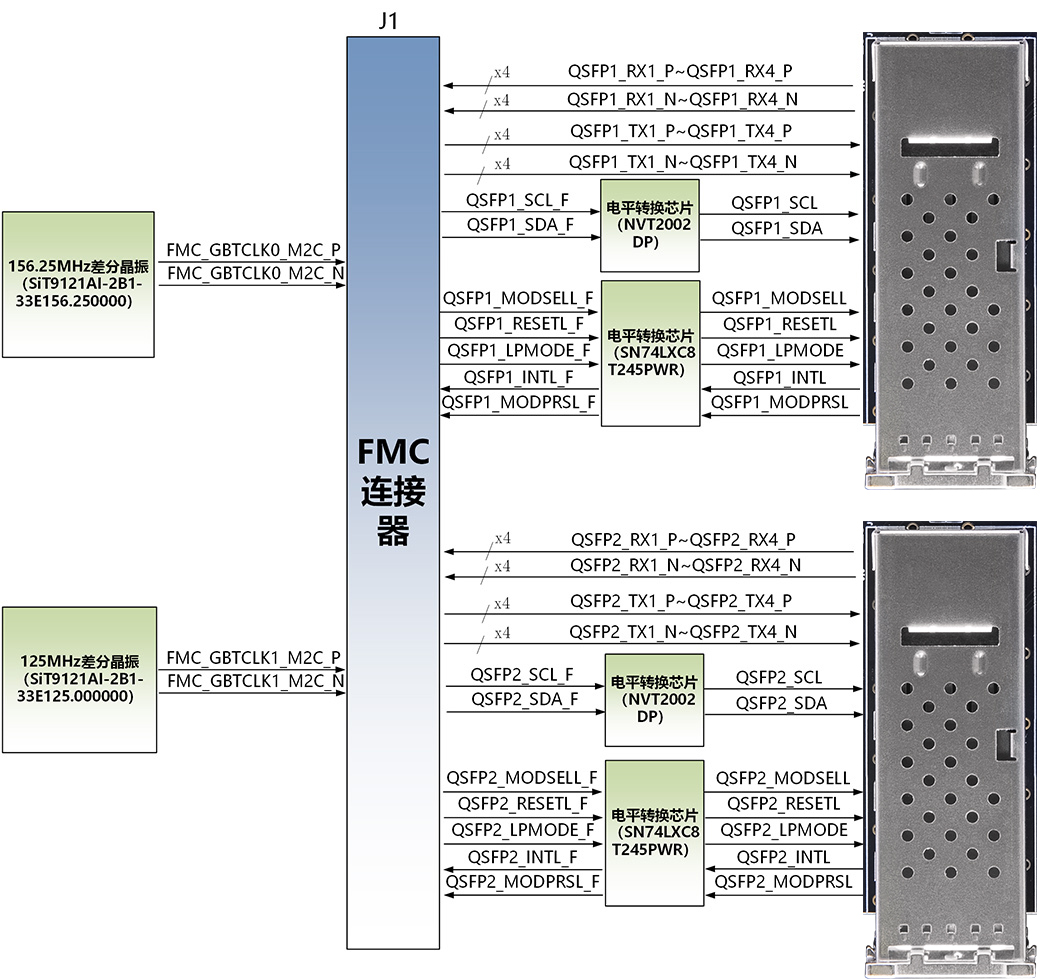

QSFP+光纤接口收发信号通过FMC与 FPGA 收发器相连接，4 路光纤 TX 信号通过FMC C2M管脚与 FPGA的收发器发送端连接，4 路光纤 RX 信号通过FMC M2C管脚与FPGA的收发器接收端连接，单路收发器速率高达 10Gbps 带宽，4路收发器速率共高达 40Gbps

FH1224模块和FPGA开发板的硬件连接测试

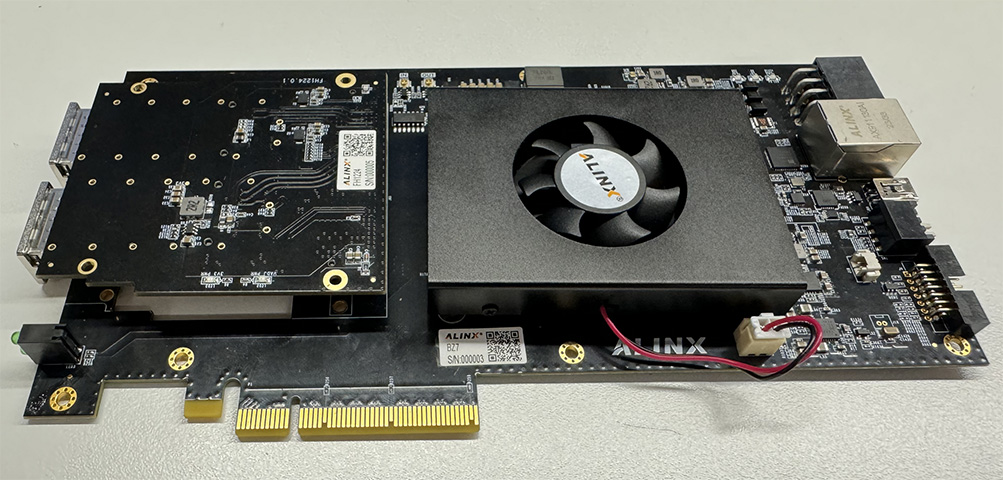

BZ7开发板的和FH1224的硬件连接图

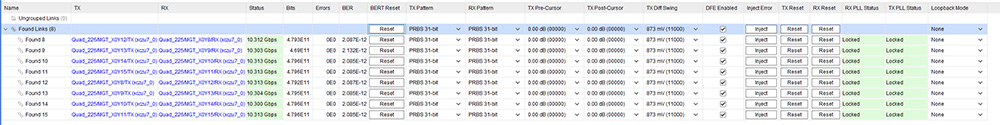

速率10.3125Gbps,码流PRBS31，没有数据错误

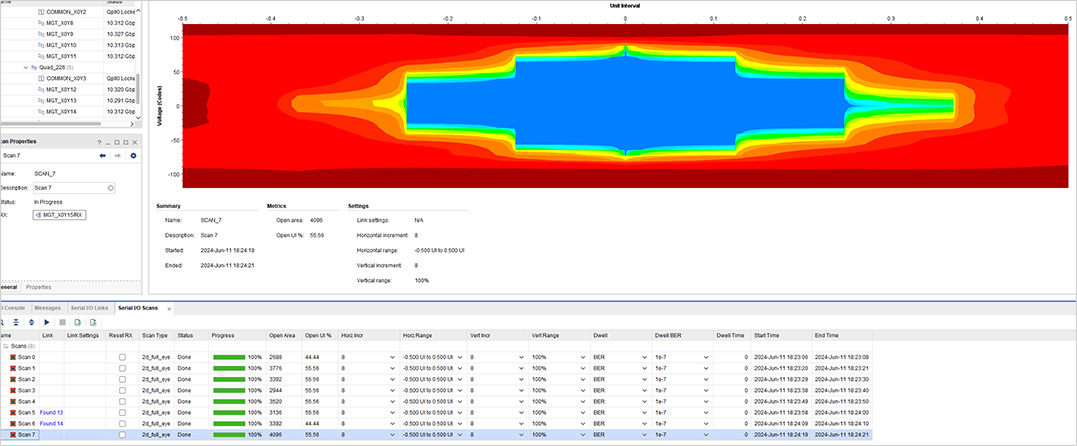

眼图正常

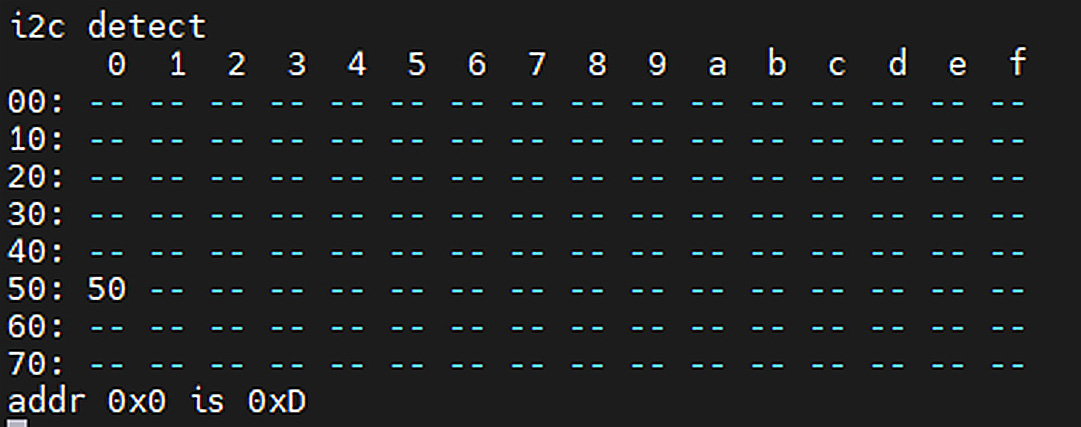

I2C扫描光模块，7位设备地址是0x50，读出ID是0xD
